小规格长行程圆柱压缩弹性构件

　　在通讯设备内部结构、小型电子机具、精密测试工装的装配场景里，这类小外径长尺寸的压缩弹簧是极易被忽略但直接影响整机动作可靠性的基础零件。不同于重型设备上使用的大线径重载弹簧，这类小规格弹簧的设计核心是在有限的径向安装空间内，提供稳定的轴向回弹力，同时保证足够的压缩行程，避免在频繁往复动作中出现永久变形或侧向弯折。从实际选型适配的角度看，这类弹簧的外径控制在5.5毫米，意味着它可以直接嵌入内径6毫米左右的安装孔位，或是套在直径4.5毫米以内的导向轴上使用，不需要额外设计复杂的定位结构，就能在装配时自动完成径向限位，减少装配环节的调整工作量。线径选用1毫米的弹簧钢丝，是平衡弹力与柔顺性的折中选择：线径过粗会导致弹簧刚度太大，小压力下无法产生足够形变，无法起到缓冲、复位的作用；线径过细则会让弹簧的抗疲劳性能下降，在数万次往复压缩后容易出现弹力衰减，甚至簧圈断裂的问题。120毫米的自由长度设计，对应的是需要长行程复位的场景，比如通讯设备上的弹出式接口组件、小型机具的按键复位结构、测试工装里的浮动压头，这类场景往往需要弹簧在压缩到原长三分之一甚至更短的长度时，依然能保持均匀的弹力输出，不会出现簧圈并死导致的弹力陡增问题。

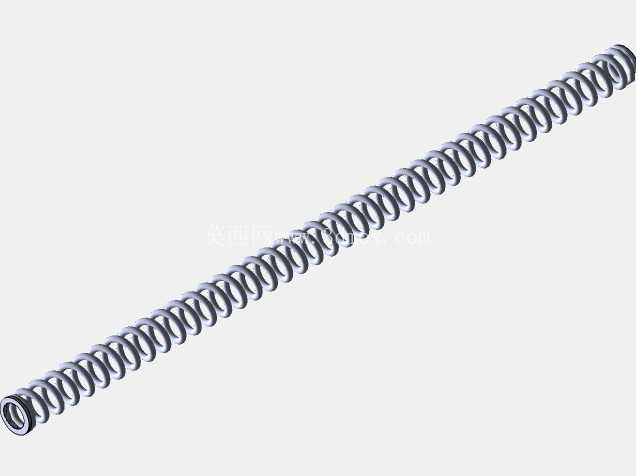

　　在三维建模过程中，这类弹簧的螺旋升角需要严格匹配线径与外径参数，保证每一圈簧圈的间距均匀，避免出现局部圈距过小导致压缩时相邻簧圈提前摩擦剐蹭，影响弹力输出的线性度。建模时还要注意两端的并圈磨平结构，实际生产中这类小弹簧的两端通常会有1-1.5圈的并紧段，并且端面会磨平至四分之三线径的厚度，保证弹簧在安装后两端可以和安装基面完全贴合，不会出现倾斜偏载的情况——很多新手建模时容易忽略两端的并圈磨平处理，导致后续出工程图时无法正确标注端面垂直度，加工出来的弹簧在装配后容易出现侧向偏移，动作时卡滞。

　　从实际应用的工况来看，这类弹簧通常不承受大的冲击载荷，更多是提供持续的预紧力或是往复复位力，所以在设计时不需要刻意追求过高的刚度，反而要重点关注弹簧的细长比，120毫米的自由长度对应5.5毫米的外径，细长比接近22，已经属于容易失稳的范围，所以在实际装配时必须搭配导向轴或者导向孔使用，避免弹簧在压缩过程中出现侧向弯曲，导致弹力失效或是刮蹭周边其他零件。很多结构设计人员在选型这类小弹簧时，容易只关注自由长度和外径两个参数，忽略了有效圈数对弹力的影响，实际上在固定线径、外径、自由长度的前提下，有效圈数越多，弹簧的刚度越小，相同压缩量下提供的弹力越小，所以建模时需要准确还原有效圈数与并圈段的结构，才能为后续的力学仿真、干涉检查提供准确的模型基础。

　　在通讯类设备的装配场景中，这类弹簧经常被用在SIM卡托弹出结构、天线弹片预紧结构、电池仓接触顶紧结构里，这些场景对弹簧的尺寸一致性要求很高，外径偏差超过0.1毫米就可能导致卡托弹出卡滞，自由长度偏差超过0.5毫米就可能导致接触压力不足出现信号中断或是接触不良的问题，所以在三维建模阶段就要严格控制尺寸公差的标注，把安装边界的尺寸约束明确出来，给后续的零件加工、装配检验提供准确的依据。另外，这类小弹簧在装配时通常不需要额外的固定结构，依靠两端的预紧压力就可以固定在安装位上，所以模型里还要准确体现弹簧两端的端面平面度，避免因为端面不平导致预紧力偏向一侧，长期使用后出现弹簧永久变形。和普通的压缩弹簧相比，这种小线径长行程的弹簧在做虚拟装配验证时，还要重点检查弹簧压缩到最小工作长度时，相邻簧圈之间是否留有足够的间隙，避免压缩到位后出现簧圈之间的硬接触，导致零件损坏；同时还要检查弹簧在最大压缩状态下，整体外径会不会因为螺旋形变出现增大，刮蹭到周边的安装孔壁，这也是很多设计中容易遗漏的细节——弹簧在轴向压缩时，径向会出现轻微的膨胀，如果安装孔的间隙预留不足，就会导致弹簧压缩时和孔壁摩擦，不仅会磨损弹簧表面的防锈涂层，还会导致动作阻力变大，复位不顺畅。
