LA16-11型两档位旋钮式控制开关

　　这款LA16-11两档位旋钮开关，是低压电气控制回路里极为常见的基础操作元件，日常在小型电控柜、设备操作面板、自动化单机控制工位上都能见到它的身影，主要承担小功率回路的通断切换、两路信号的选择控制功能，额定负载参数覆盖AC250V 5A阻性负载、DC30V 3A直流负载场景，能满足绝大多数工业现场次级控制回路的通断需求，不会出现触点过载烧蚀的问题。

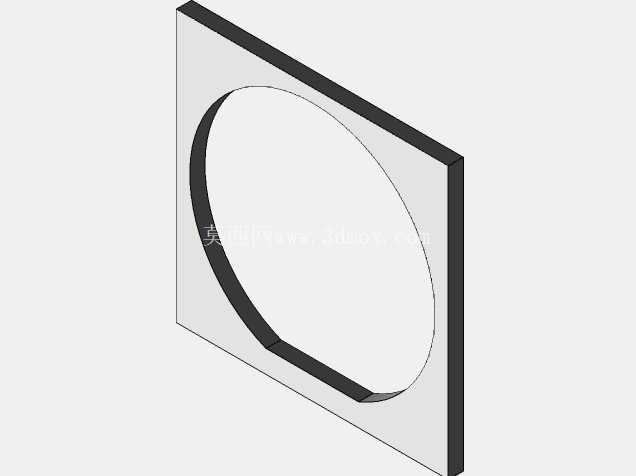

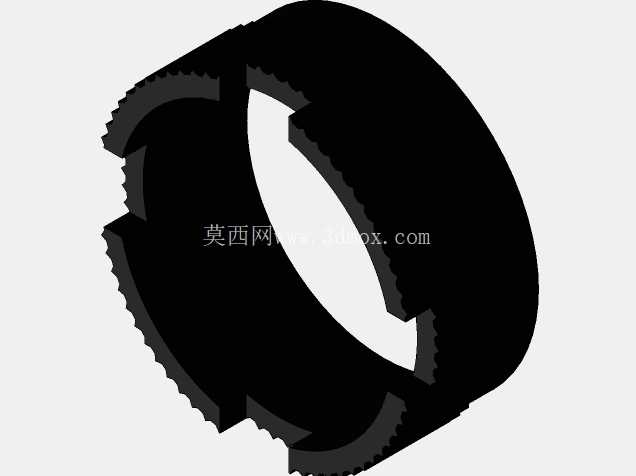

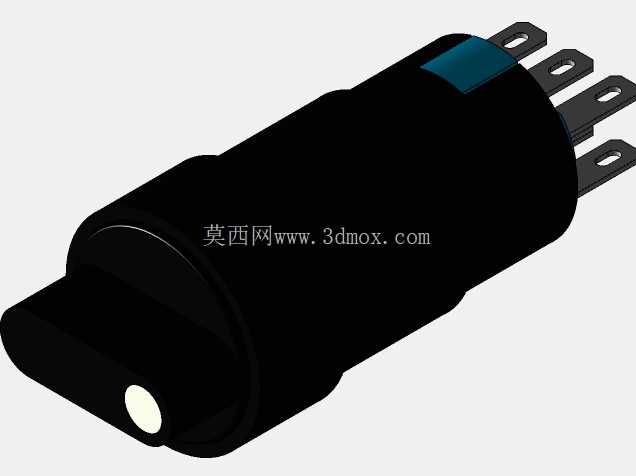

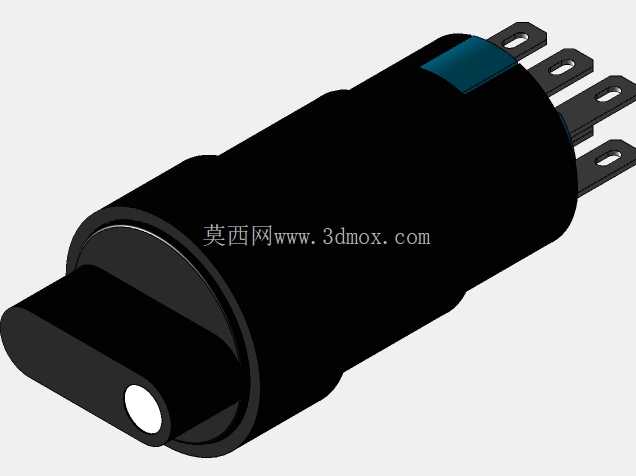

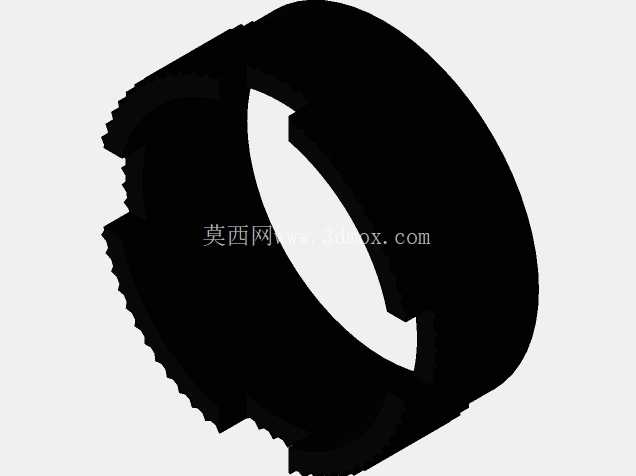

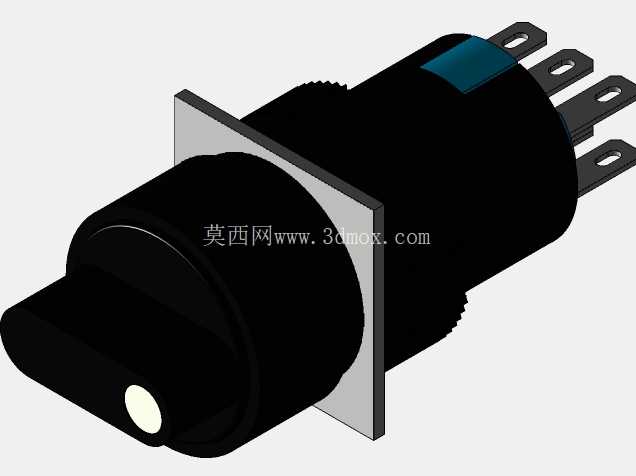

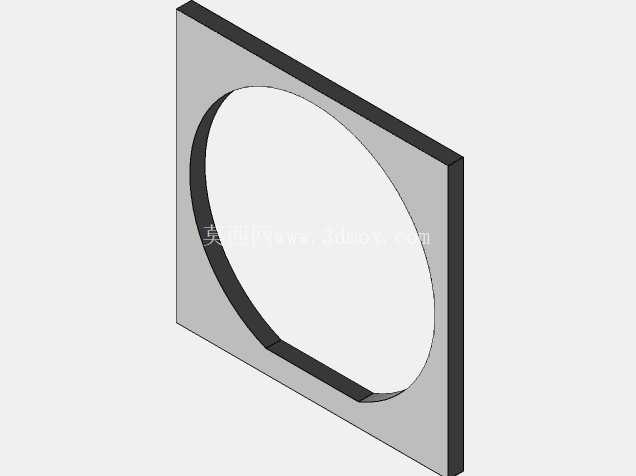

　　从实际安装适配的角度看，这款开关采用标准16mm面板开孔尺寸，是行业内通用的安装孔径规格，不管是新做设备面板开孔，还是旧设备同规格开关替换，都能直接适配，不需要额外修改安装孔位。开关整体采用圆柱式插接安装结构，前端带防滑纹理的旋钮操作端突出面板表面，操作时的阻尼手感清晰，两档位切换时有明确的到位反馈，能避免操作人员误判开关状态；中部带定位法兰与锁紧结构，装入面板开孔后可以通过配套的锁紧螺母牢牢固定在面板上，长期操作也不会出现松动移位的情况；后端为插片式接线端子，一共引出两组接线插脚，对应两路独立的控制触点，接线时可以直接插接配套的冷压端子，不需要复杂的螺丝压线，装配接线效率更高，也能避免螺丝松动带来的接触不良隐患。

　　设计层面上，这款开关的触点采用银合金材质，接触电阻小，长期通断工作也不容易出现触点氧化、接触不良的问题，操作寿命能满足工业设备长期频繁操作的使用要求。旋钮操作端的扁形手柄设计，辨识度很高，操作人员站在设备面板前就能直观判断当前开关所处的档位状态，不需要额外加装状态指示灯就能完成状态识别，在一些简易控制回路里能节省额外的状态指示元件成本。开关本体的绝缘外壳采用阻燃工程塑料材质，能满足低压电器的绝缘耐压要求，即使触点出现短时过载发热，也不会出现外壳融化、漏电的安全隐患，适配工业现场复杂的使用环境。

　　在实际选型应用中，这款开关多用于设备的电源通断控制、手动/自动模式切换、两路功能信号选择等场景，比如小型传送带设备的启停控制、小型加工设备的工作模式切换、测试治具的两路测试回路切换，都可以选用这款开关。建模时完整还原了开关的所有结构细节，包括旋钮表面的防滑滚花、法兰盘的安装定位结构、后端插脚的尺寸间距、操作端的状态指示标记，不管是用来做电气柜的面板装配干涉检查，还是做设备操作面板的可视化渲染，都能直接调用，不需要额外调整结构尺寸。安装时需要注意面板开孔的公差控制，开孔直径控制在16.1-16.3mm之间最为合适，既能保证开关顺利装入，又不会因为间隙过大出现开关晃动的问题；后端接线时要注意插片的插接方向，保证冷压端子完全插到位，避免出现虚接发热的问题；旋钮操作的扭矩设计在合理区间，既不会因为太轻容易被误碰切换状态，也不会因为太重导致操作费力，长期操作也不会给操作人员带来额外的负担。
