十六通道旋转式波段切换开关结构设计

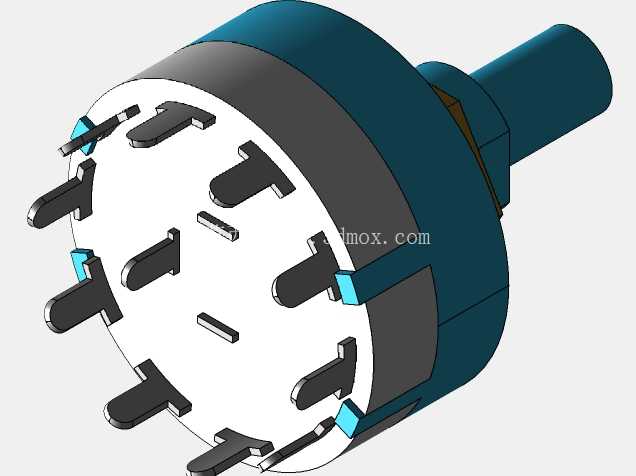

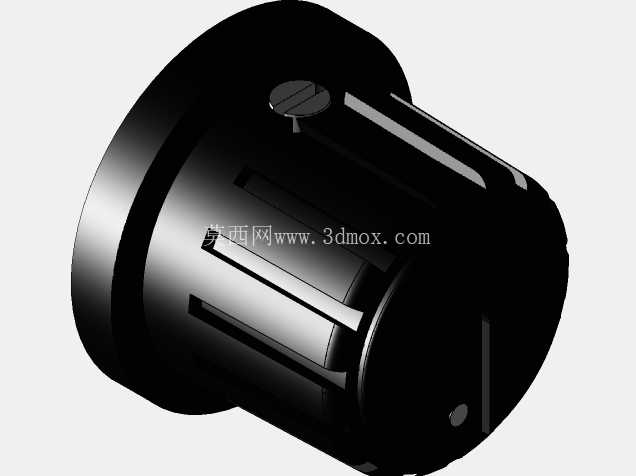

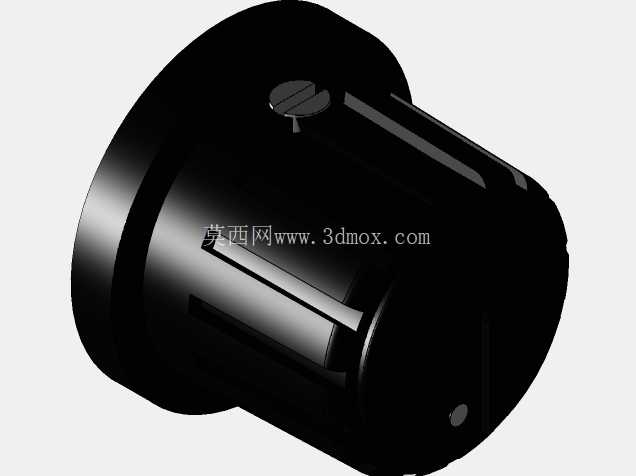

　　在多档位电路切换的应用场景里，这类多通道旋转开关是测试仪器、工业控制盘、音频设备档位切换模块里的核心基础元件，不同于普通的两档拨动开关，16通道的结构设计需要兼顾档位定位的清晰手感、接触片的导通可靠性、转轴转动的阻尼一致性，还要满足PCB插装的尺寸公差要求。从结构上看，这款开关采用轴套式安装结构，前端伸出的圆柱形转轴是操作端，转轴与基座之间设置了六角锁紧螺母，安装时可以直接穿过设备面板的预留开孔，通过螺母锁紧固定，不需要额外设计复杂的安装支架，适配厚度1到5毫米的常见设备面板，安装开孔直径匹配常规波段开关的通用尺寸，能直接替换同规格的老式产品，降低设备改型的结构适配成本。

　　基座部分采用绝缘工程塑料注塑成型，所有的静接触片都嵌装在塑料基座内部，引脚从基座尾部垂直伸出，引脚间距符合标准PCB插装的孔位设计，波峰焊或者手工焊接都能适配，不会出现引脚错位无法插装的问题。转动结构内部设置了钢珠弹簧定位机构，每转动一个档位，钢珠就会卡入对应的定位凹槽，给操作者清晰的档位反馈，避免出现档位切换不到位导致的电路接触不良，16个档位的转动角度均匀分布，每档转动角度为22.5度，转轴的总转动行程做了机械限位，不会因为转动超程导致内部接触片变形损坏。

　　接触片采用弹性铜合金材质，表面做了镀银处理，既能保证低接触电阻，也能提升耐磨性能，长期频繁切换档位也不会出现接触电阻过大的问题，动接触片与转轴同步转动，每个档位对应接通一组对应的静触点，实现16路独立通道的切换功能，可根据电路需求设计为单刀16掷的接线形式，满足多档位信号切换或者小功率电源回路切换的使用需求。设计这类开关的三维模型时，首先要确认转轴的同轴度公差，保证转轴转动时没有径向晃动，避免操作时出现松垮的手感；其次要核对所有引脚的位置度公差，保证引脚与PCB孔位的对齐精度，避免焊接时出现引脚歪斜的问题；还要考虑锁紧螺母与转轴之间的间隙，既要保证转轴转动灵活，又要避免间隙过大导致灰尘进入开关内部影响接触可靠性。

　　在实际设备选型时，这类开关通常用于信号回路的切换，额定电流参数适配小功率控制回路，不能用于大电流主回路的通断，安装时要注意转轴的操作力设计，弹簧定位的弹力经过匹配，既保证档位清晰，又不会因为操作力过大导致面板受力变形。模型的结构拆分完全按照实际生产的装配逻辑设计，包含转轴、锁紧螺母、基座、动触片、静触片、定位弹簧、定位钢珠、尾部端盖所有零件，每个零件的配合公差都按照实际注塑件和冲压件的工艺要求设置，比如塑料基座与金属嵌件的过盈配合量、转轴与基座孔的间隙配合量都符合常规五金电子零件的设计规范，结构设计人员可以直接参考这个模型的尺寸进行面板开孔、PCB布局的设计，也可以基于这个结构改型设计不同通道数、不同安装尺寸的旋转开关产品，不需要从零开始搭建基础结构，能大幅缩短相关产品的开发周期。在日常的设备维护场景中，这类开关的常见故障是长期使用后接触片氧化导致接触不良，或者定位弹簧失效导致档位错位，模型里也预留了接触片的弹力变形空间，设计时考虑了足够的接触压力，能有效降低长期使用后的接触故障概率。
