微型深沟球轴承E604ZZ结构设计

　　在小型精密传动结构的设计选型中，微型轴承往往是决定整套机构运行精度与寿命的核心基础件，这类内径仅4mm的微型深沟球轴承，常见于各类小型伺服输出端、精密仪器转轴、小型传动辊组的支撑位，不少桌面级精密设备、小型通讯类工装的转动部位，都会选用这类小尺寸轴承来承担径向载荷，同时兼顾少量的轴向窜动限制。从结构设计逻辑来看，这款带双侧防尘盖的微型轴承，采用的是标准深沟球滚道构型，内外圈的滚道曲率经过匹配设计，能在极小的安装空间内实现稳定的滚动摩擦副，相比同尺寸的滑动轴套，它的启动摩擦力矩更小，在低速轻载的传动场景下，能有效降低动力损耗，减少转轴运行时的卡顿问题。

　　双侧的金属防尘盖结构，并非简单的遮挡设计，它和内圈外圈的挡边之间预留了极小的配合间隙，既不会在轴承转动时产生额外的摩擦阻力，又能阻挡外界的粉尘、细小碎屑进入滚道内部，对于安装在开放或者半开放工位的小型转轴来说，这种防尘结构能大幅延长维护周期，避免异物进入滚道造成的点蚀、卡滞问题。从安装边界来看，这款轴承的外径为12mm，整体厚度4mm，属于典型的微型薄型轴承，在做安装位设计时，轴承室的公差需要匹配基轴制的配合要求，外圈和轴承室的配合不宜过盈量过大，否则会挤压外圈导致滚道变形，直接影响轴承的转动顺畅度，甚至会造成钢球卡滞；内圈和转轴的配合也要控制过盈量，考虑到微型轴承的套圈壁厚较薄，过大的过盈会导致内圈滚道圆度超差，运行时出现跳动超差的问题。

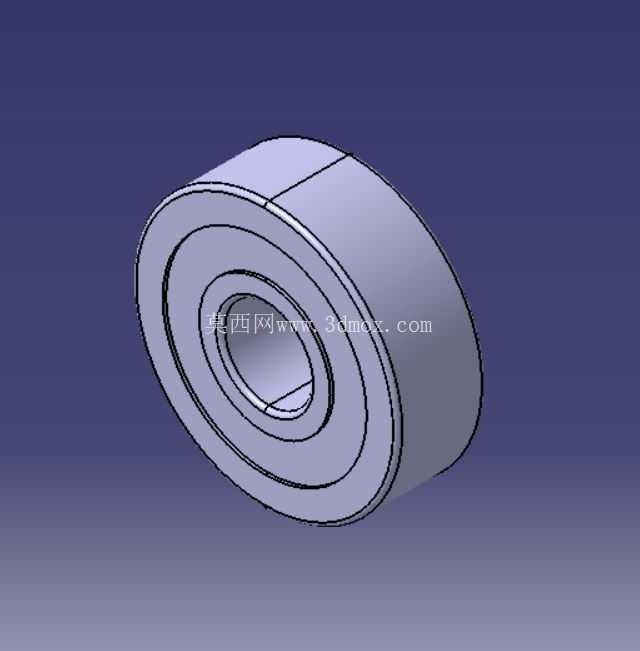

　　在实际应用场景里，这类小尺寸轴承常被用在小型行星减速器的输出端支撑、小型直线模组的导向轮转轴、精密检测设备的探针摆动轴、甚至是小型散热风扇的转子支撑位，不同场景下对轴承的预紧要求有明显区别：如果是用于高精度回转的检测工位，需要在装配时给轴承施加轻微的轴向预紧，消除内部游隙，降低转轴的径向跳动量；如果是用于高速低载的散热类场景，则需要保留适当的内部游隙，避免高速运转时的热胀导致轴承抱死。设计这款轴承的三维模型时，需要重点还原滚道的曲率细节、防尘盖的压装结构、钢球的排布位置，不能只做简单的圆环拼接，因为在做整机的干涉检查时，轴承的倒角尺寸、挡边高度都会直接影响周边零件的安装空间，比如轴承室的台阶高度如果和轴承外圈挡边不匹配，会导致轴承压装不到位，或者压装后出现外圈变形的问题；内圈的倒角尺寸如果和转轴的卸荷槽不匹配，会导致转轴装配时顶到轴承内圈端面，造成装配应力。

　　不少新手结构设计师在选用这类微型轴承时，容易忽略轴承的额定载荷边界，误以为小尺寸轴承能承担较大的径向力，实际上这类4mm内径的微型轴承，额定动载荷相对较低，更适合轻载、连续或者间歇运转的精密场景，如果用在有冲击载荷的工位，很容易出现钢球碎裂、滚道压痕的问题，直接导致机构失效。另外在做装配工艺设计时，这类微型轴承的压装不能直接敲击套圈端面，需要用专用的压套，将压力均匀施加在对应的套圈上，如果压装时压力同时作用在内外圈，会导致钢球和滚道之间承受额外的冲击力，出厂时的初始精度会被破坏，后续运行时噪音和跳动都会明显超标。从润滑角度来说，这类带防尘盖的微型轴承在出厂时已经预填了适量的低温润滑脂，在常规的常温工况下，不需要额外补充润滑脂，只有在长期运行或者高低温交变的工况下，才需要考虑定期补充适配的润滑脂，润滑脂的填充量不宜过多，否则会导致轴承运转时阻力增大，温升高，反而加速润滑脂的变质失效。
