间距2.54mm多针脚Ninigi排针连接器

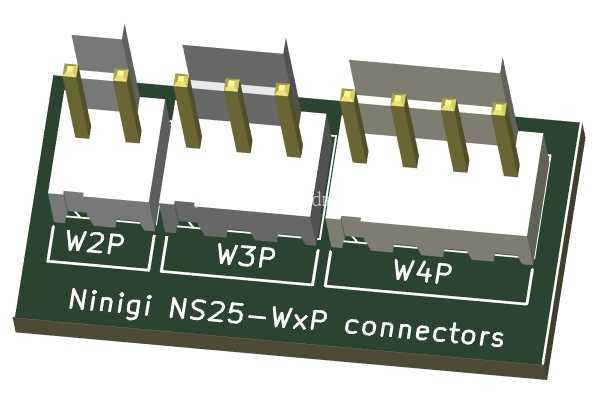

　　在消费电子、工业控制板卡、嵌入式开发板的板间互联场景中，2.54mm间距排针是应用最广泛的板级连接器件之一，这类连接器承担着不同PCB板之间电源、信号的传输功能，其针脚对位精度、接触可靠性直接决定整套电子设备的运行稳定性。本次涉及的Ninigi系列连接器，覆盖2针、3针、4针三种常用针数规格，统一采用2.54mm标准间距设计，能够完美适配市面上通用的面包板、杜邦线、排母座等配套连接部件，无需额外定制转接结构即可快速完成板卡互联。

　　从结构设计角度看，该系列连接器采用直插式焊针设计，焊针截面为标准方形，插入PCB安装孔后能够保证足够的焊接接触面积，焊针根部设置有限位凸台，在波峰焊或手工焊接过程中可以精准控制连接器插入PCB的深度，避免焊针过深顶到板面对侧元件、或是插入过浅导致焊接强度不足的问题。连接器的绝缘基座采用耐高温工程塑料材质，能够承受常规波峰焊260℃以内的高温冲击，不会出现基座融化变形、针脚移位的问题，基座上针对每个针脚都设计了独立的隔离槽，既可以避免相邻针脚之间焊锡粘连造成短路，也能提升针脚的固定强度，在反复插拔过程中不会出现针脚松动歪斜的情况。

　　在安装边界方面，该系列连接器的焊针伸出基座底部的长度符合标准直插排针的通用尺寸，适配1.2mm-2.0mm厚度的常规PCB板，基座本体的宽度、高度尺寸与同规格通用排针保持一致，在PCB布局时可以直接替换同针数的标准2.54mm排针，不需要调整板上预留的安装空间。不同针数的型号分别对应不同的使用场景：2针规格多用于直流电源正负极连接、单路开关信号传输，常见于小型传感器模块、供电接口的板端连接；3针规格多用于带接地的单路信号传输、串口通讯的收发地三线连接，在嵌入式调试接口、低速传感器连接场景中使用频率极高；4针规格则多用于I2C通讯接口、双路电源加双路信号的连接场景，能够覆盖多数小型功能模块的互联需求。

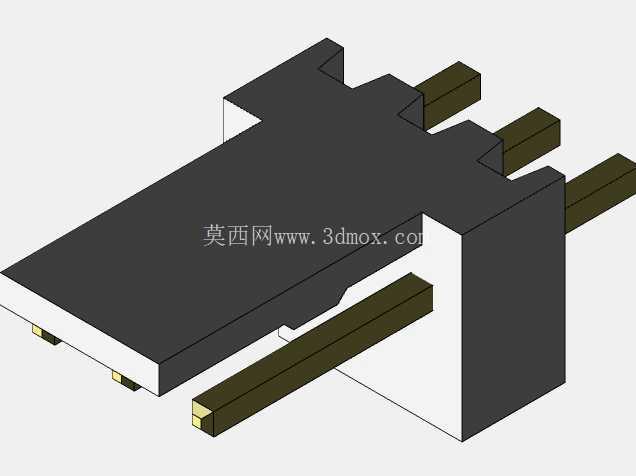

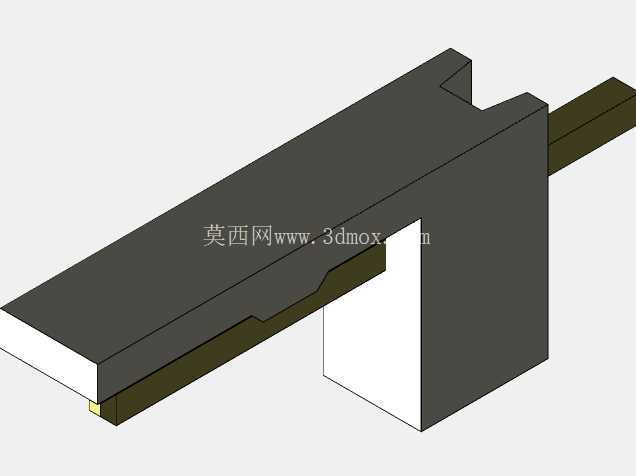

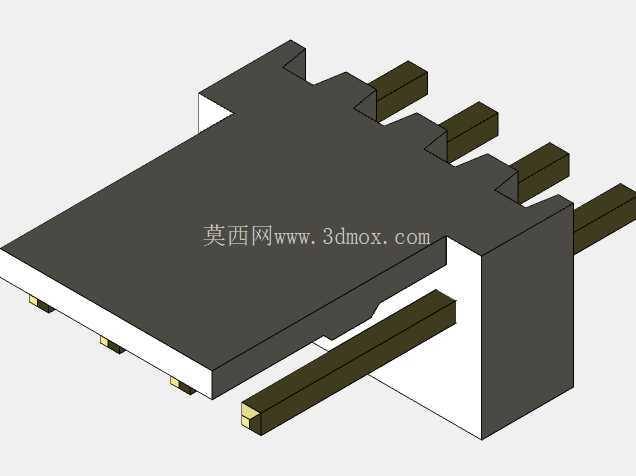

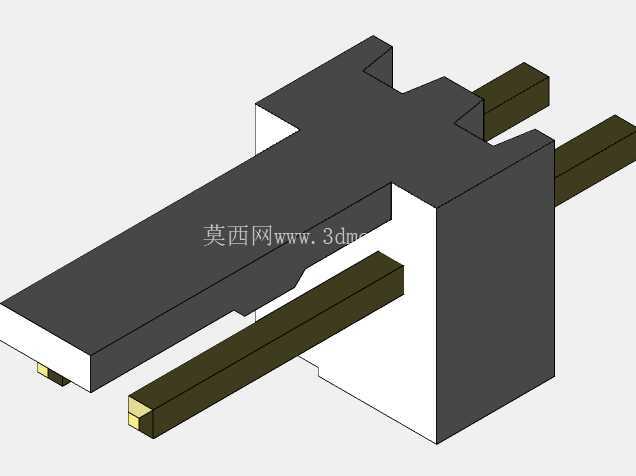

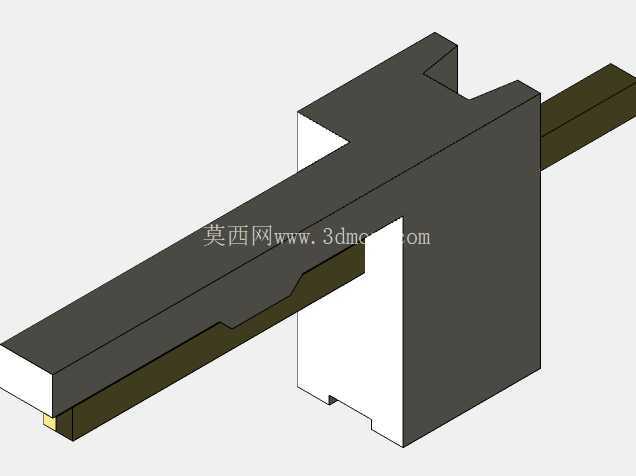

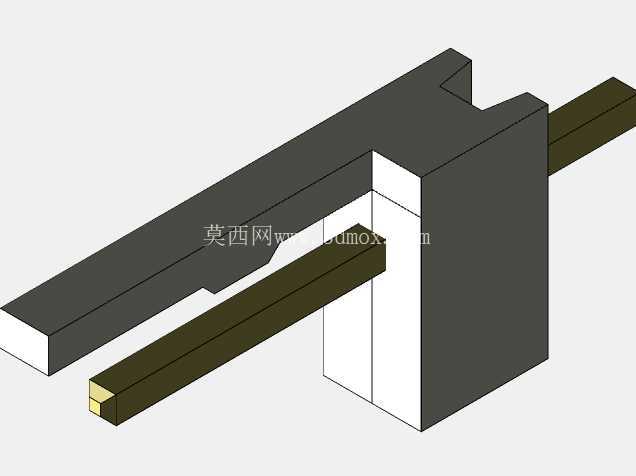

　　设计时针对不同针数的基座做了统一的高度对齐处理，当同一PCB上同时使用多种针数的该系列连接器时，所有连接器的插接面处于同一水平面，不会出现高低差导致的排线弯折、接触不良问题。焊针的接触部位采用镀金处理，能够降低接触电阻，提升抗氧化能力，在长期使用过程中不会因为氧化导致接触电阻升高、信号传输中断的问题，适合工业环境下长期连续运行的设备使用。在三维建模过程中，严格按照实际安装尺寸还原了焊针的位置度、基座的卡扣结构、针脚的倒角细节，在进行PCB结构干涉检查时，可以直接调用该模型验证板上预留空间是否足够、相邻元件是否会与连接器产生干涉，也可以用于整机装配时的线束走向模拟，确认插接杜邦线后是否会与周边结构件产生碰撞。这类多规格统一间距的连接器，能够减少设计时的元件选型种类，降低BOM表的物料管理成本，同时统一的安装尺寸也能减少PCB封装库的维护工作量，避免因为不同厂商排针尺寸细微差异导致的装配问题。
