博世力士乐铝挤压型材连接套件三维设计

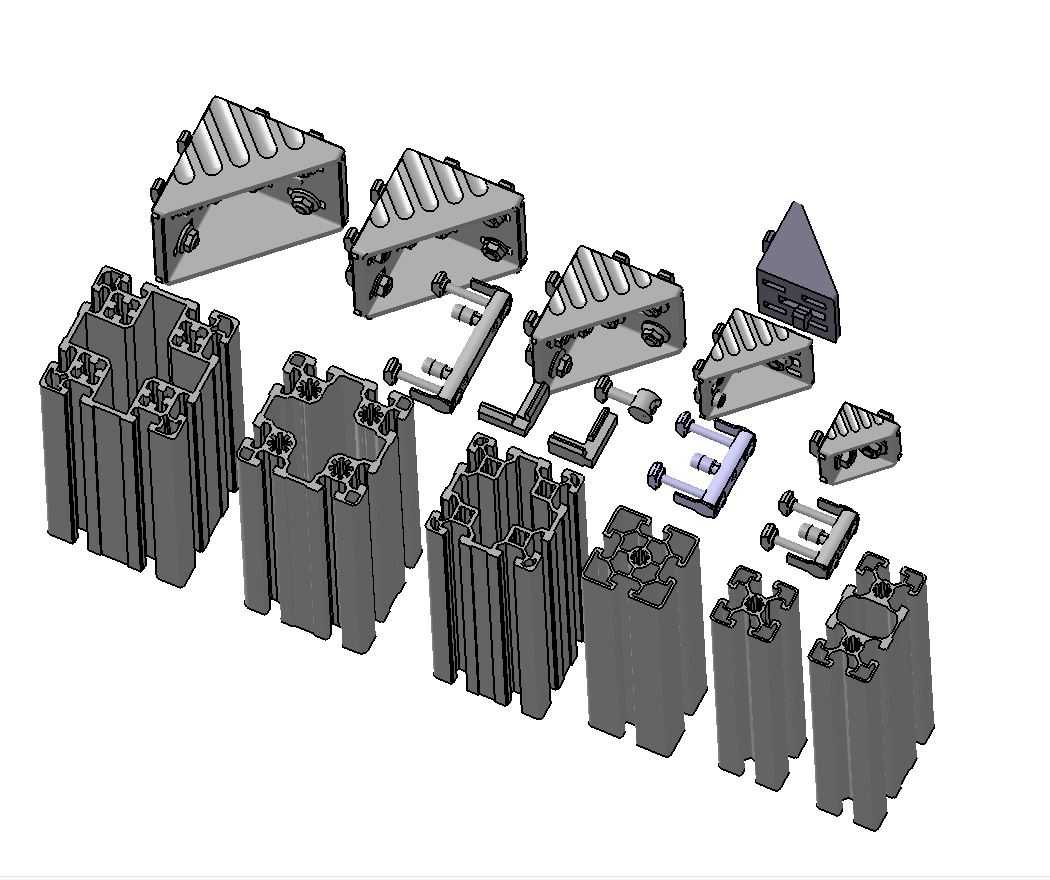

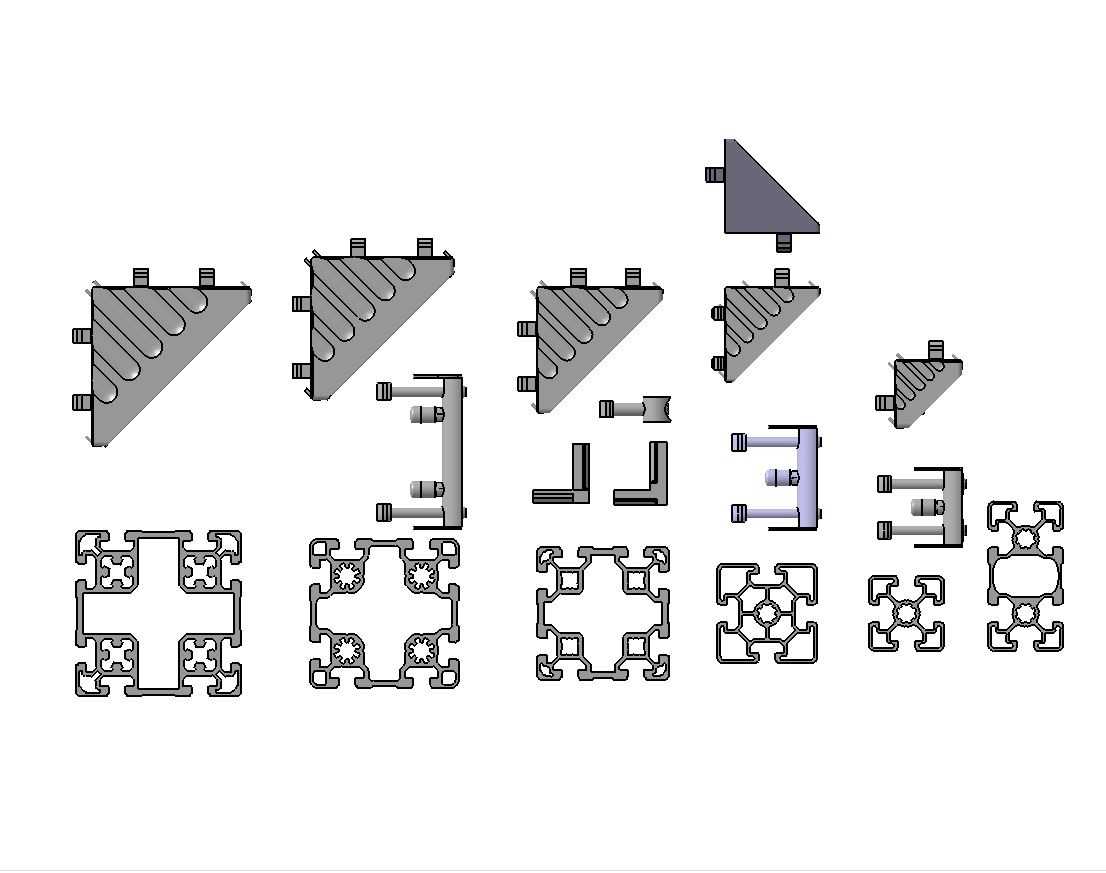

本套三维模型围绕博世力士乐标准铝挤压搭建体系设计，完整覆盖多规格工业铝型材与配套连接五金件的全结构建模，建模过程严格遵循力士乐官方铝型材产品的尺寸规范，对每一款型材的截面型腔、外壁T型槽、端面安装孔位都做了1:1的参数化还原，保证模型尺寸精度可直接用于装配验证。建模阶段针对不同规格型材做了结构化特征梳理，涵盖45X45mm、45X90mm、60x60mm、80x80mm、90X90mm、100x100mm共六款主流截面铝型材，每款型材的外壁加强筋、槽口倒角、型腔内部支撑结构都做了精细化建模，避免简化模型带来的装配干涉问题。配套的连接五金件部分，针对10mm规格T型槽的适配需求，分别建模了角槽连接件、T型螺栓、端面连接板、角码支撑件等全套装配组件，每一个五金件的螺纹特征、卡位凸台、锁紧结构都做了细节还原，可直观演示整套铝挤压框架的装配逻辑。材质与渲染环节，针对工业铝型材的阳极氧化表面质感，调整了金属材质的粗糙度、反射率参数，还原哑光银灰色铝件的真实质感，连接五金件根据镀锌、发黑等不同表面处理工艺匹配对应的材质属性，渲染时采用等轴测爆炸视图布局，将所有组件按装配层级拆分排布，清晰展示每一个零件的形态与装配位置关系。设计思路上以模块化搭建为核心，所有型材零件采用参数化建模逻辑，可通过调整截面参数快速衍生其他规格的同系列型材，连接组件的尺寸完全匹配对应规格T型槽的公差要求，既可以作为铝挤压框架设计的标准件库调用，也可用于工业铝型材搭建的教学演示，帮助设计者快速理解力士乐铝挤压系统的装配原理与结构特点，整套模型的零件层级清晰，装配关系明确，无冗余建模特征，可直接导入各类三维软件进行二次设计或装配仿真。
