带刹车重载万向工业脚轮三维设计

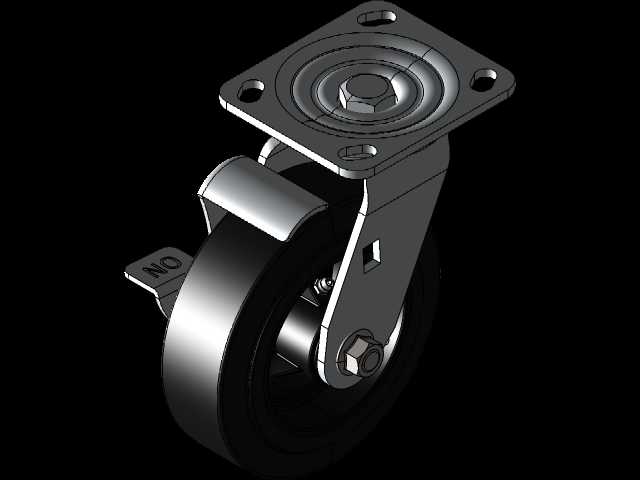

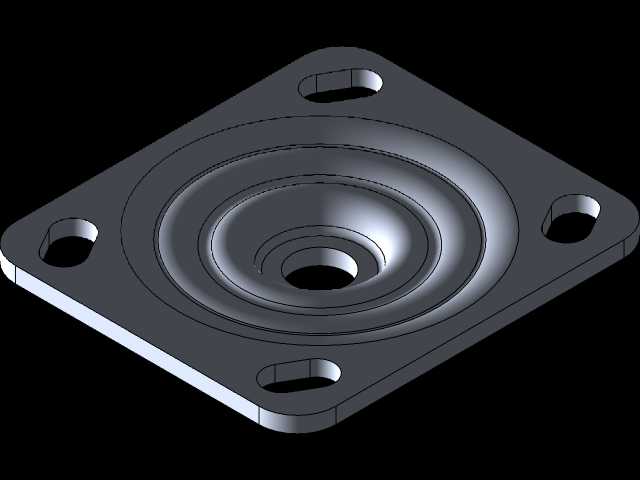

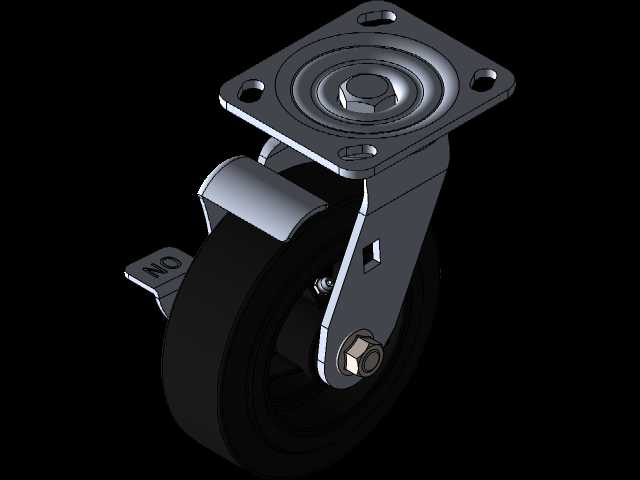

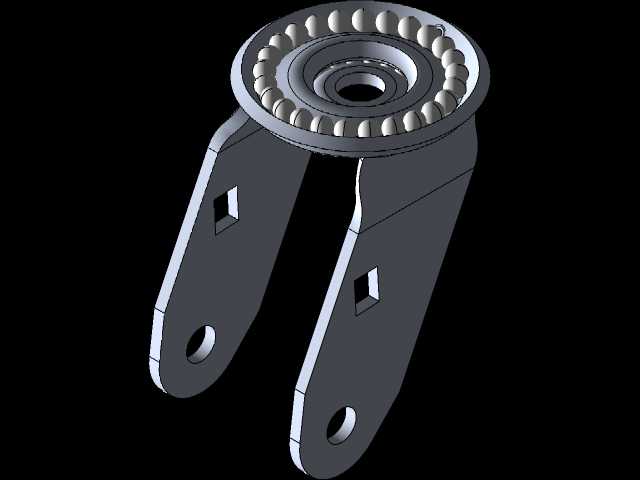

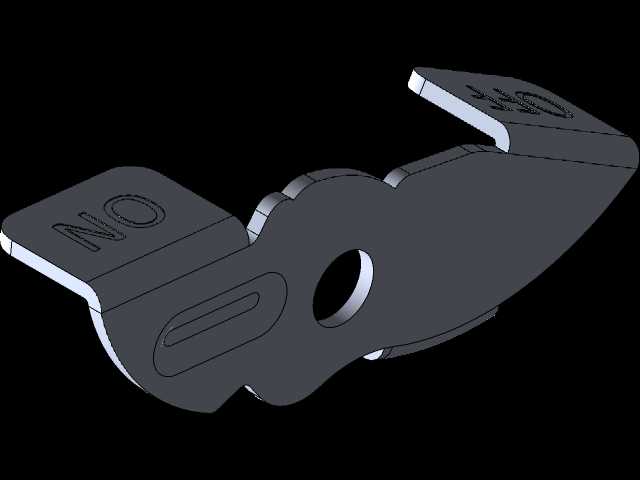

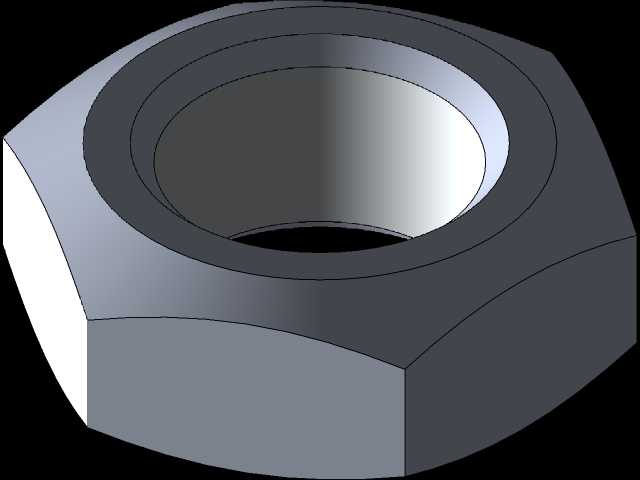

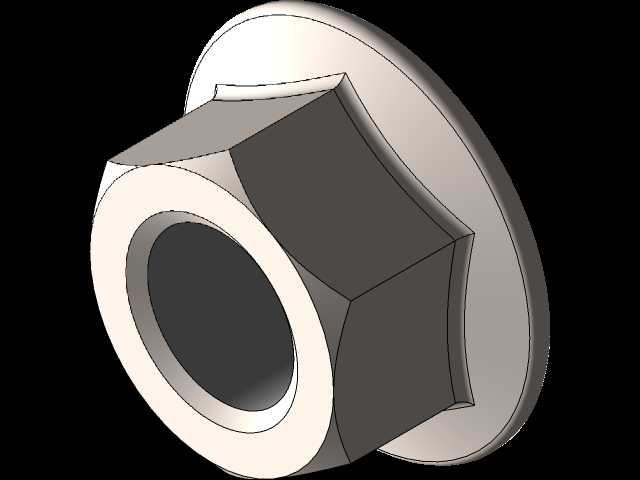

本模型为带刹车功能的重载万向工业脚轮，采用三维建模软件完成全参数化结构设计，完整还原脚轮各部件的装配关系与细节特征。建模过程中首先根据200kg承载能力、150mm轮径的设计指标确定整体尺寸框架，从顶部安装法兰盘开始构建，法兰盘采用方形带安装孔的结构设计，建模时精准绘制四个安装沉孔的位置与尺寸，保证安装适配性；法兰盘下方的回转支承结构采用曲面建模结合实体拉伸的方式完成，还原金属冲压成型的波纹状加强结构，该结构既保证回转灵活性又提升整体承重强度。支架部分采用钣金折弯特征建模，还原金属支架的弯折弧度与安装卡位，同时预留刹车组件的安装轴孔位置，保证各部件装配无干涉。滚轮部分采用橡胶材质模拟，建模时还原滚轮的圆弧接触面与内部轮毂的嵌合结构，轮毂与中心转轴采用同轴配合设计，保证滚轮转动顺畅。刹车组件是本模型的设计重点，分别构建了踏板式刹车拨片、锁止卡块的结构，拨片表面压制有ON标识，建模时通过浮雕特征还原标识细节，刹车结构设计为踩下拨片后卡块同时锁止滚轮转动与支架万向回转，实现双重锁止功能。材质渲染阶段，金属部件采用抛光不锈钢材质，调整金属粗糙度与反射参数，还原五金件的金属光泽与冲压纹理，滚轮部分采用哑光黑色橡胶材质，调整漫反射与凹凸参数模拟橡胶的磨砂质感，刹车拨片等活动部件做轻微的做旧质感处理提升真实感。整体装配过程严格按照实际脚轮的装配逻辑完成，添加同轴、面重合等装配约束，验证各活动部件的运动行程无干涉，确保万向转动、刹车锁止的动作逻辑符合实际产品的功能要求，模型完整还原了工业脚轮的结构细节与功能特征，可用于设备移动机构的选型参考、装配模拟以及相关产品的二次开发设计。
