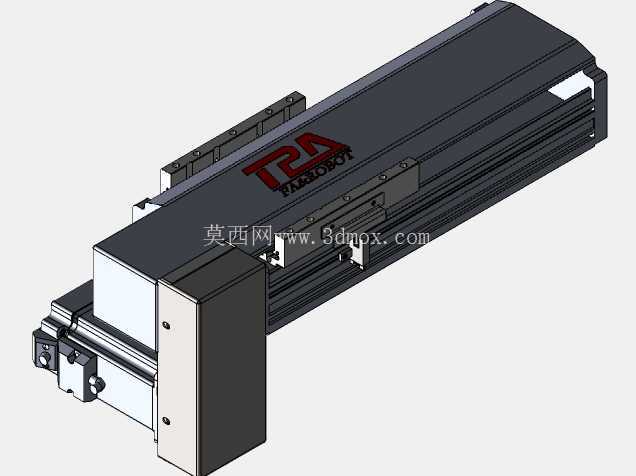

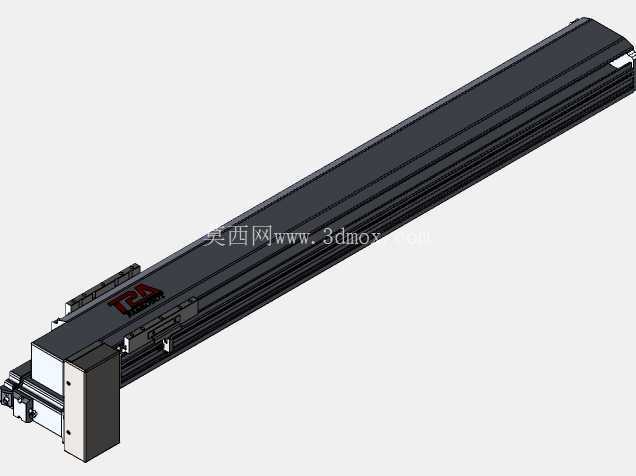

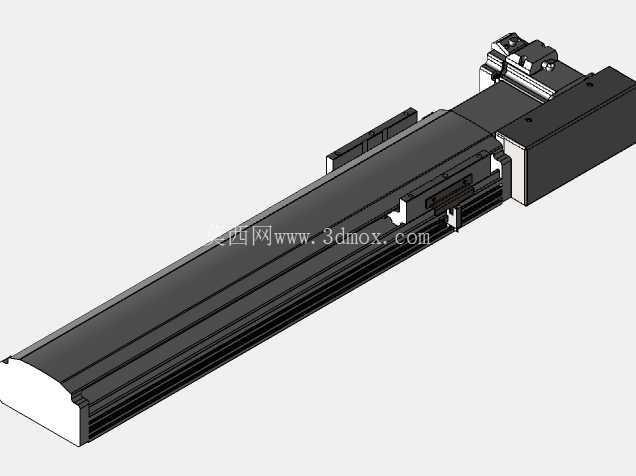

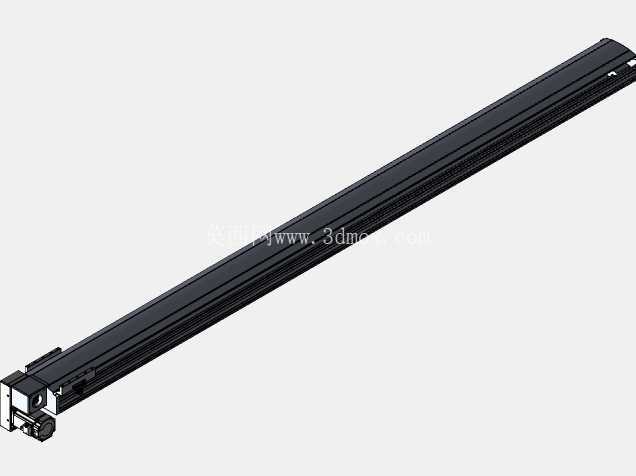

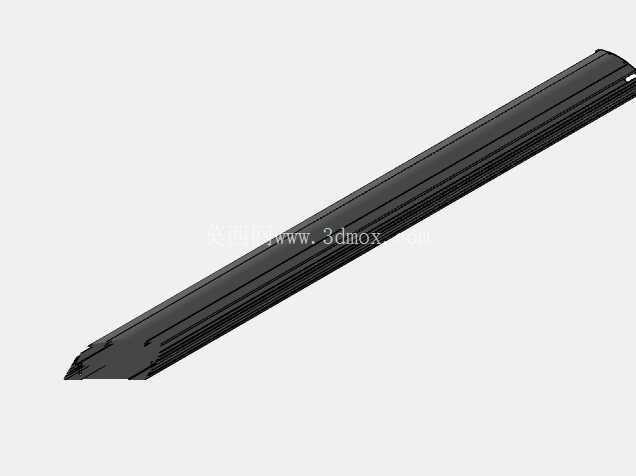

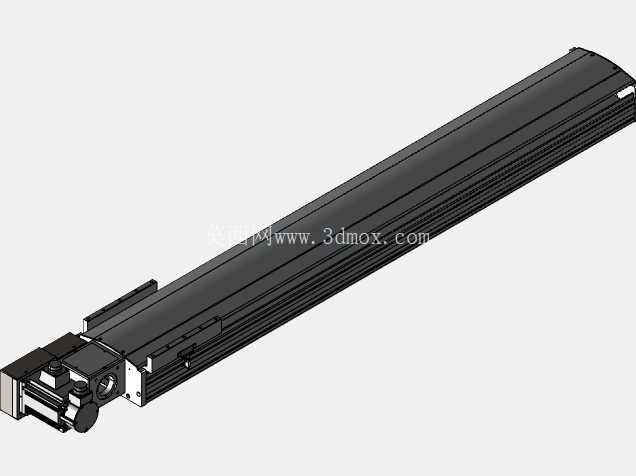

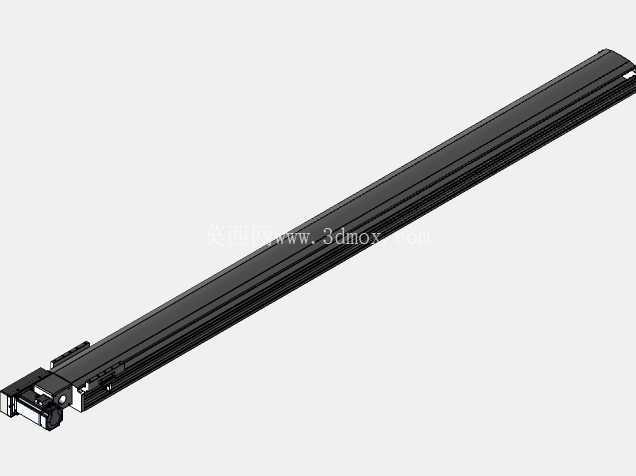

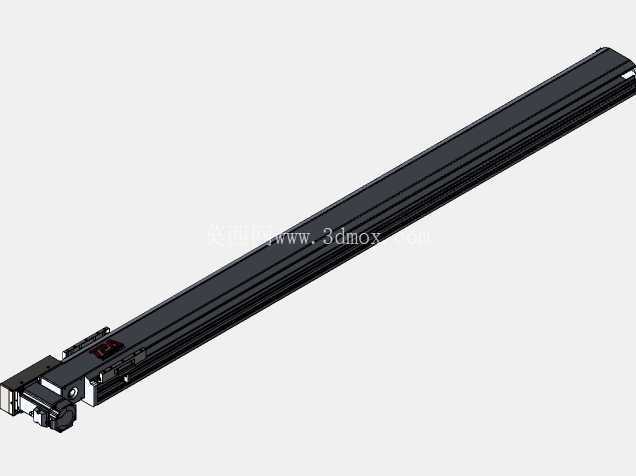

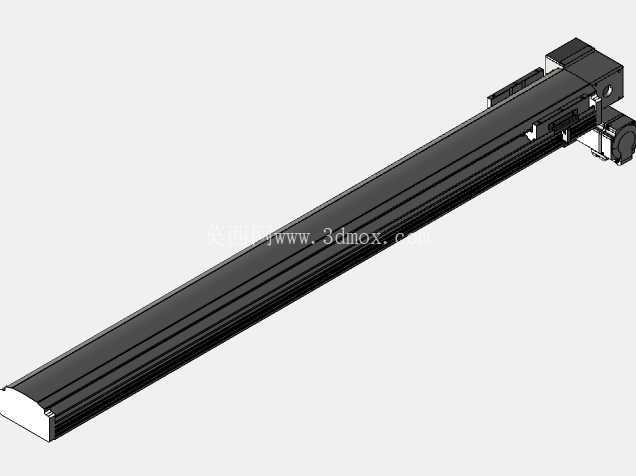

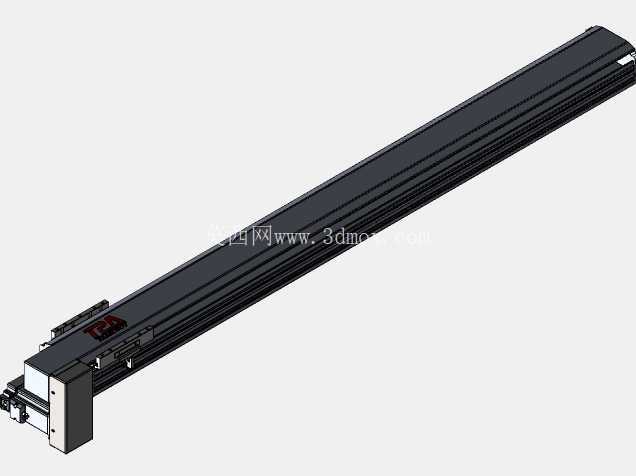

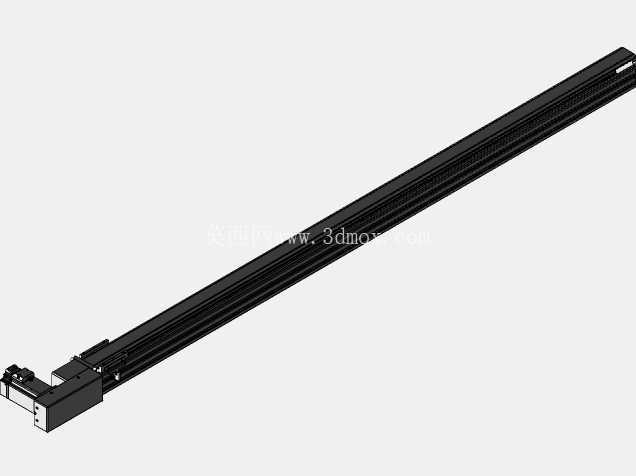

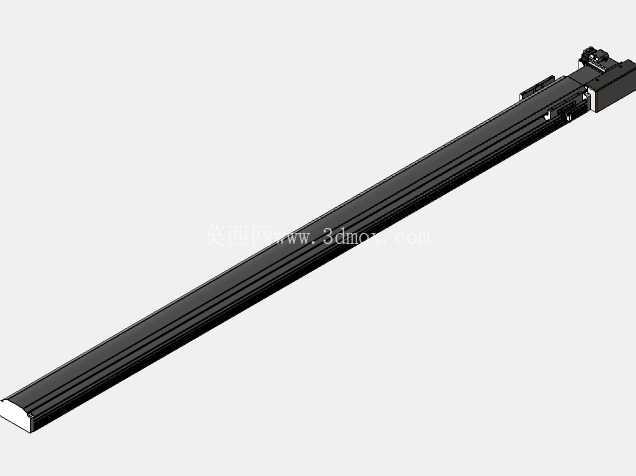

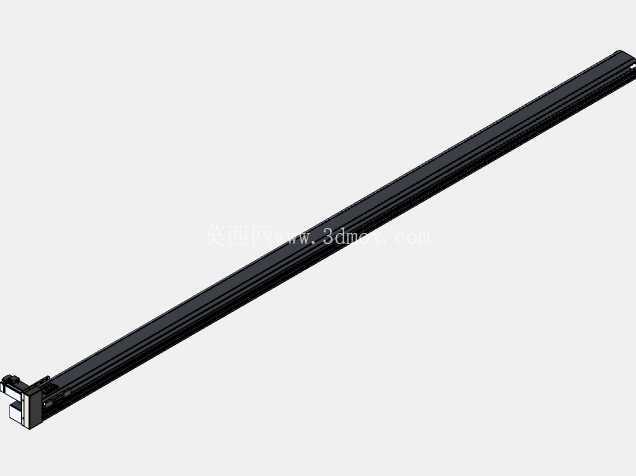

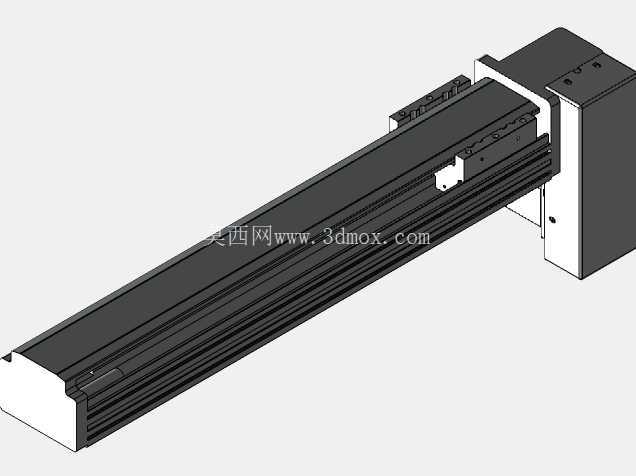

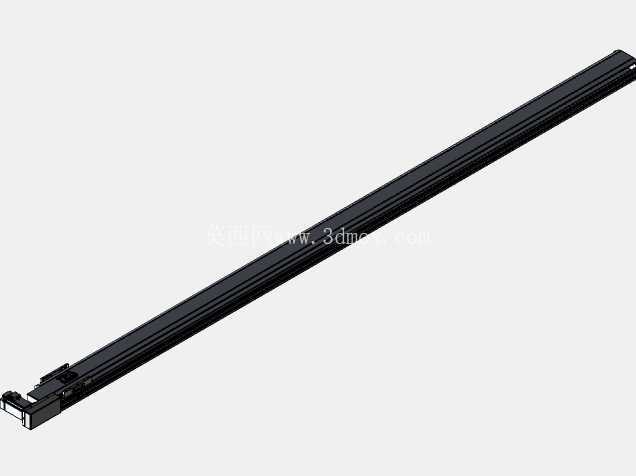

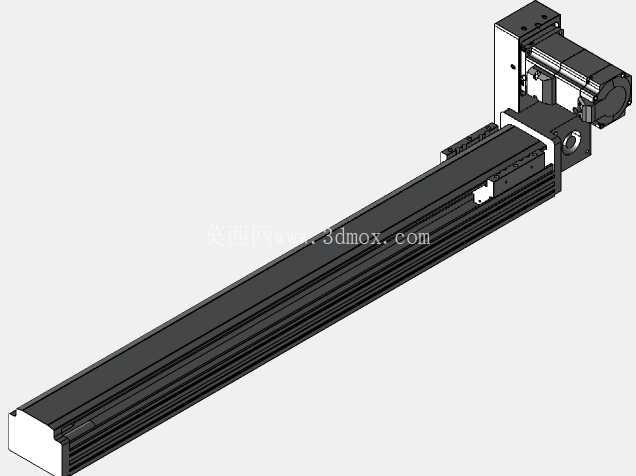

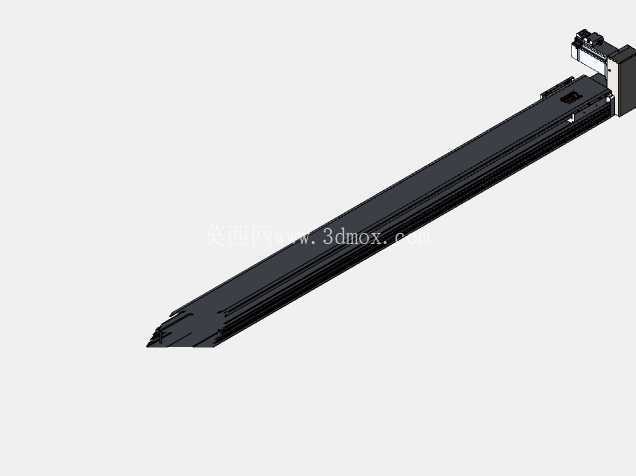

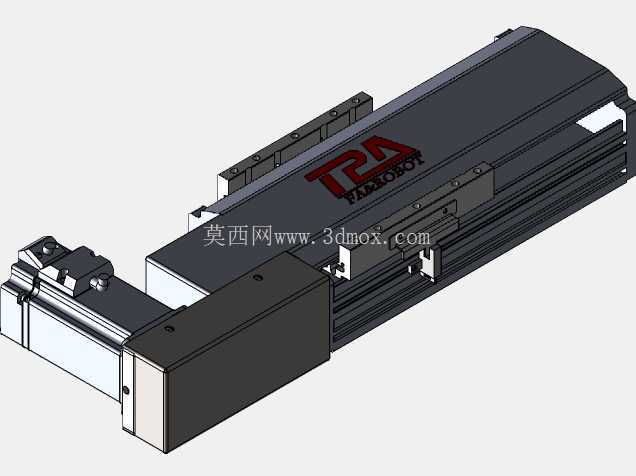

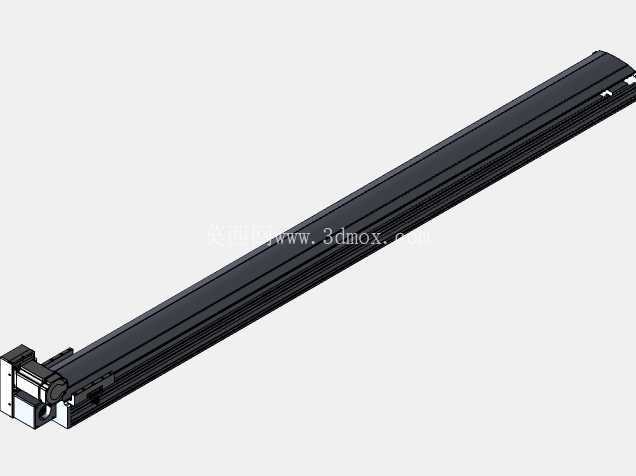

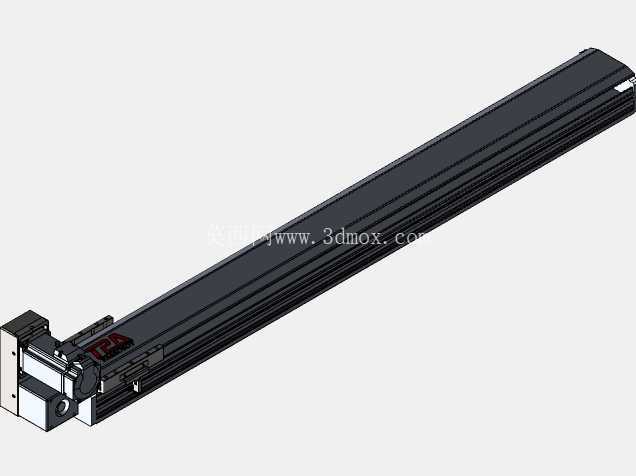

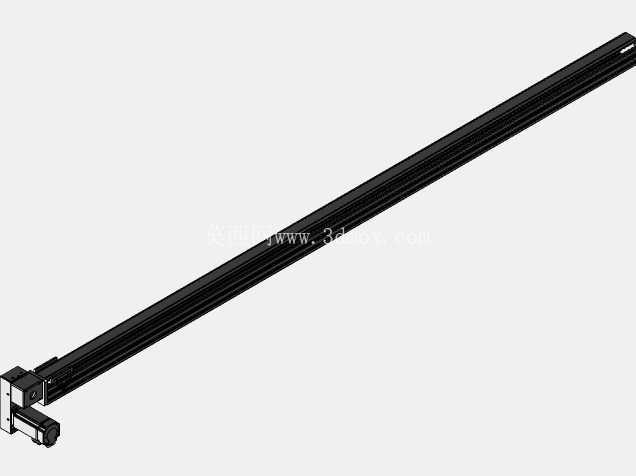

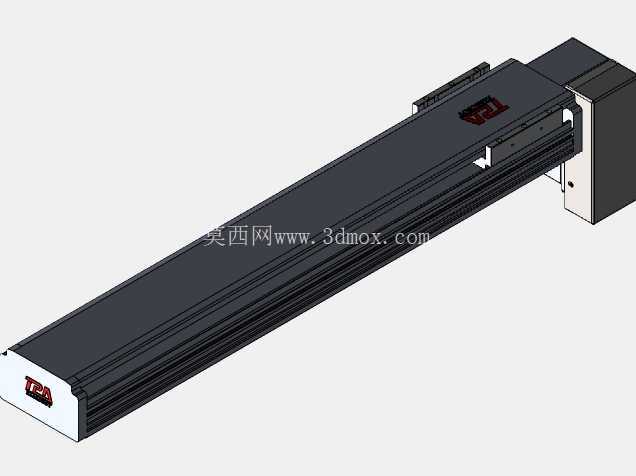

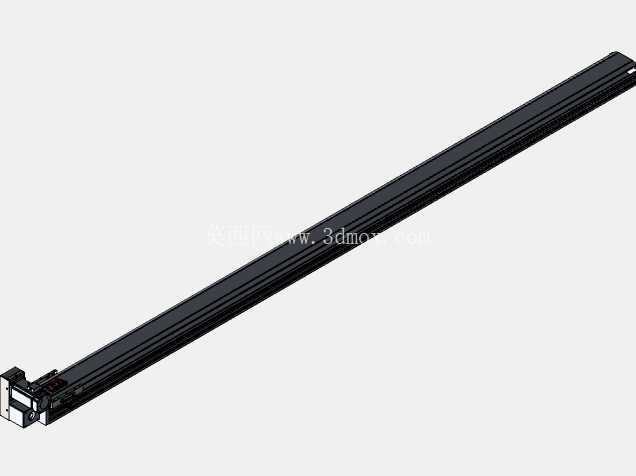

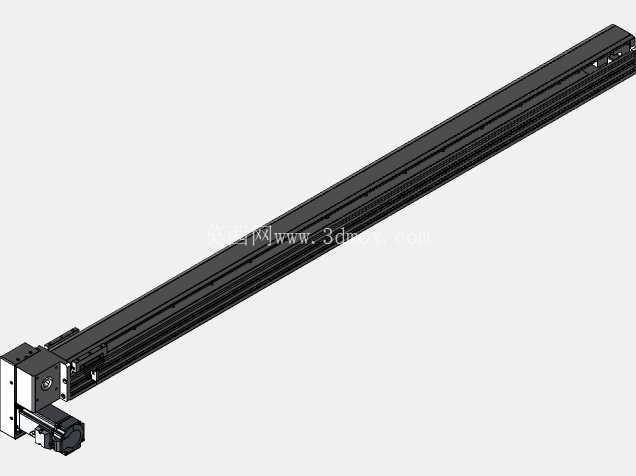

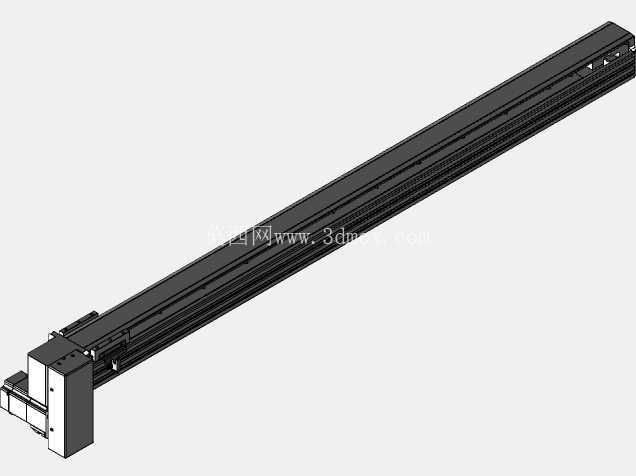

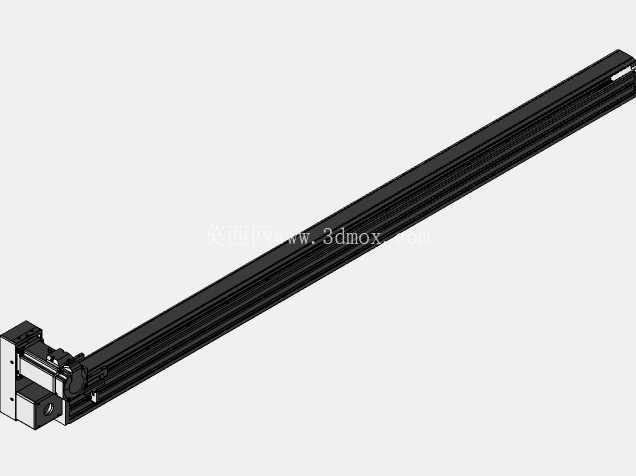

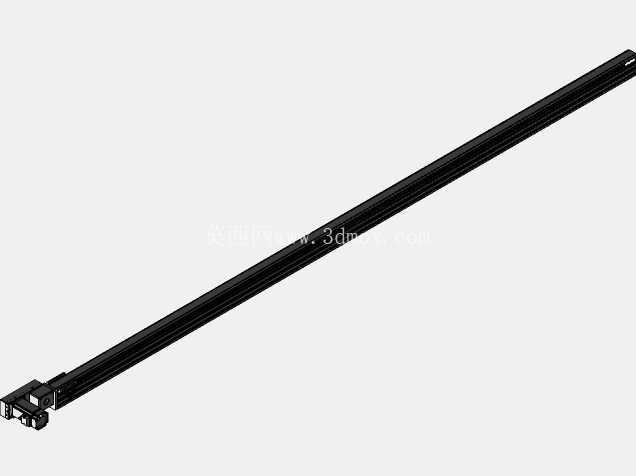

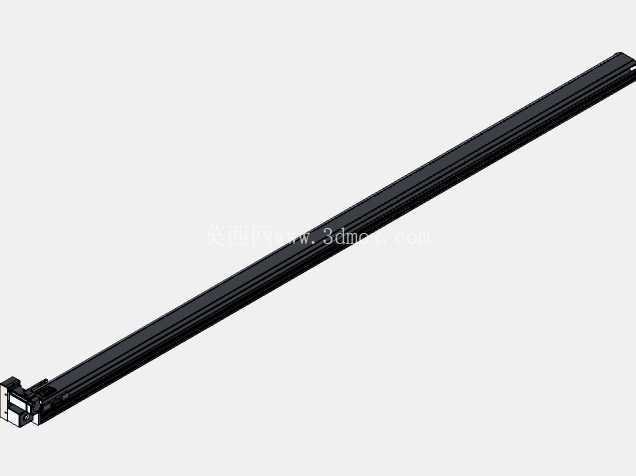

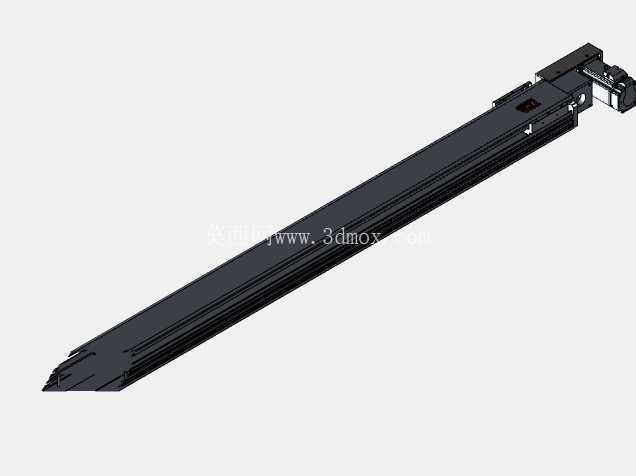

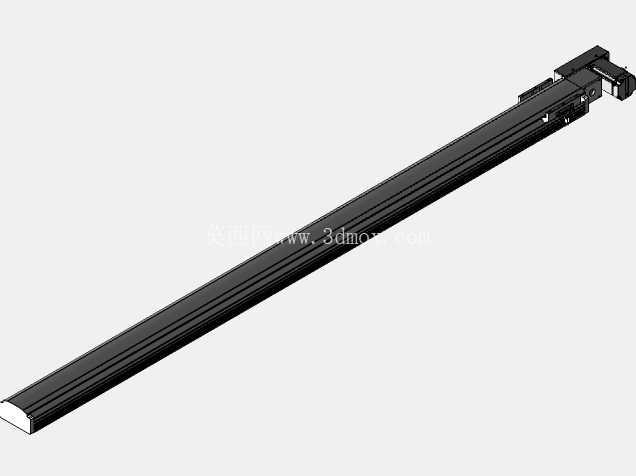

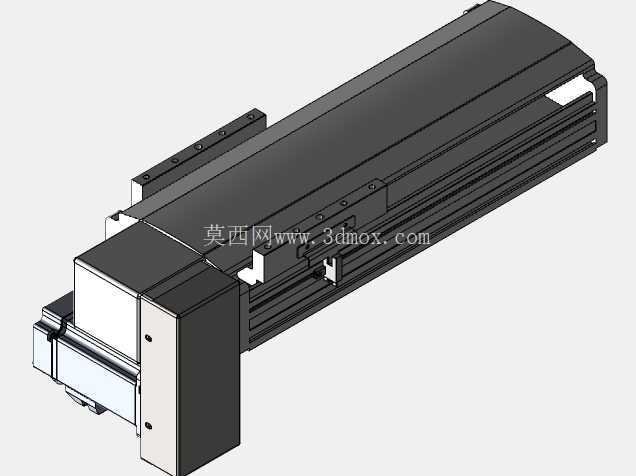

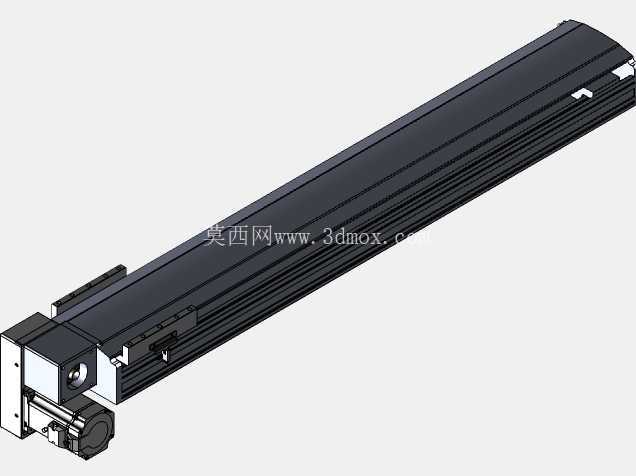

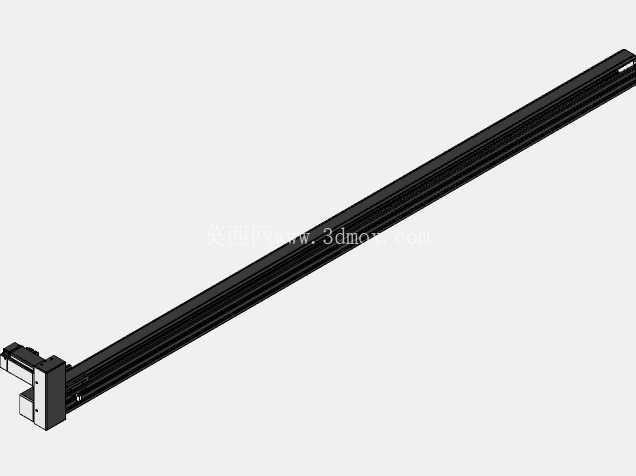

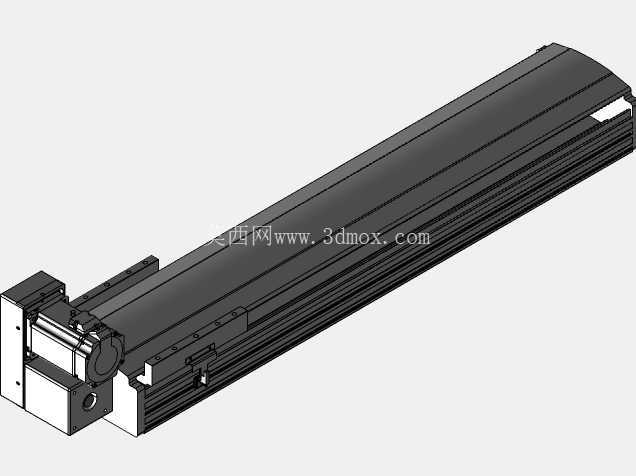

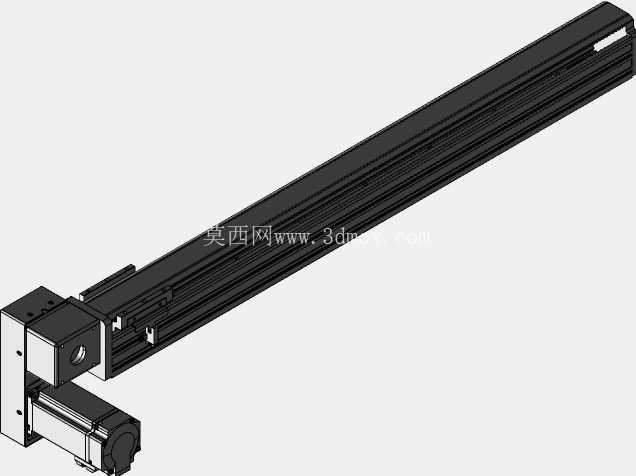

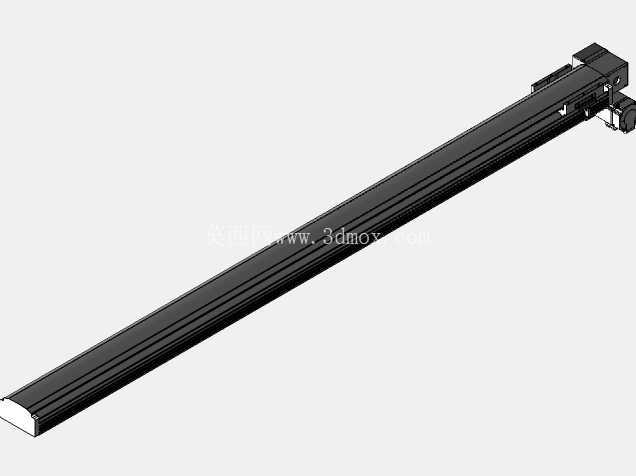

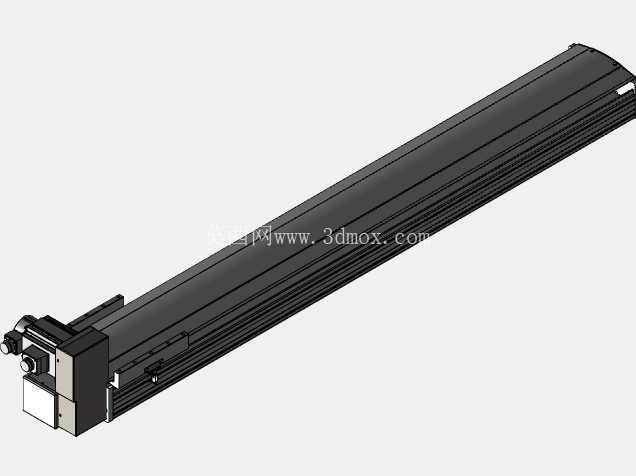

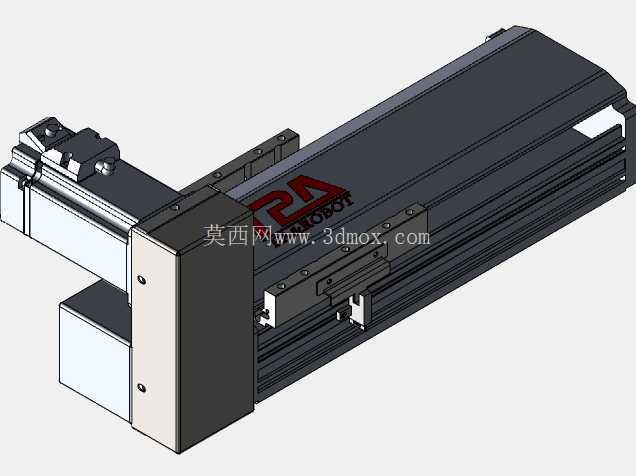

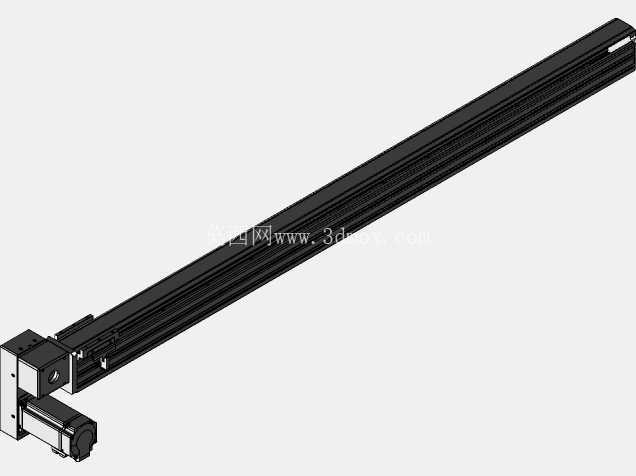

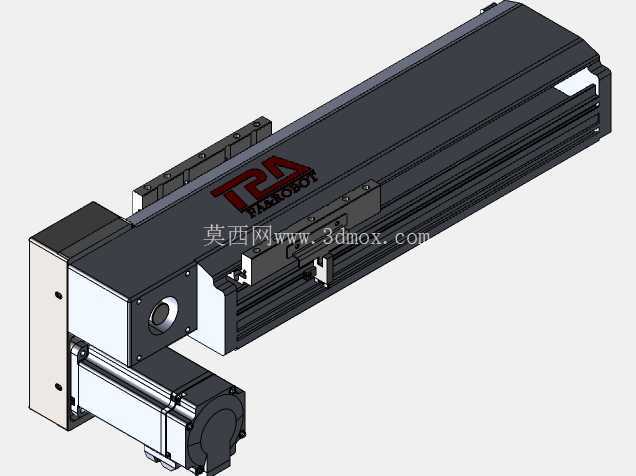

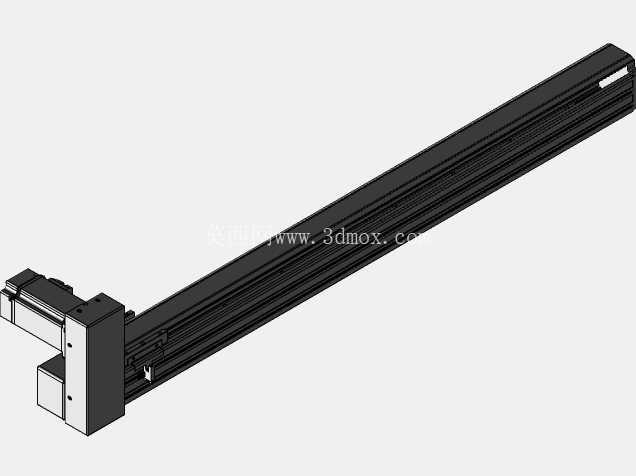

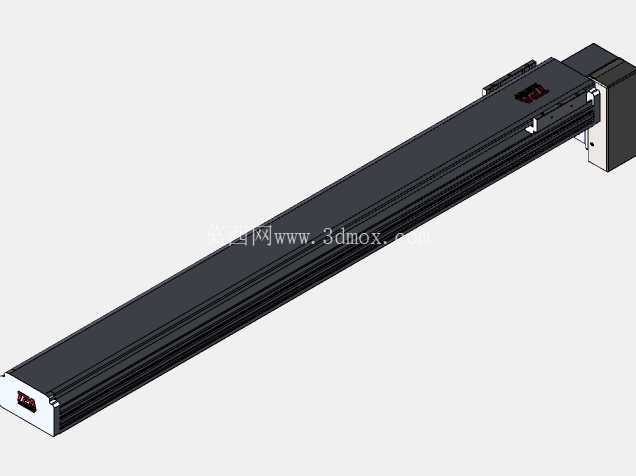

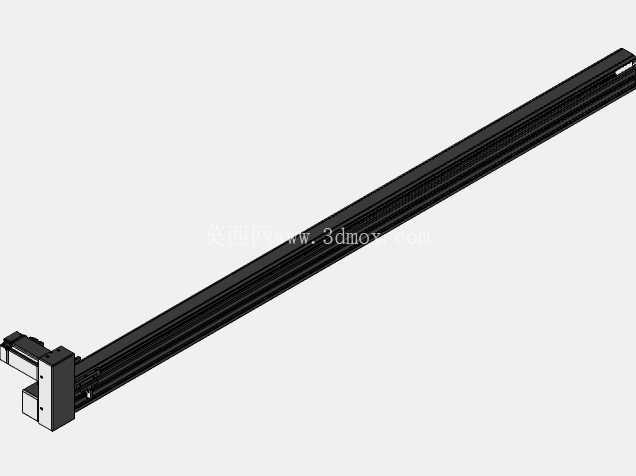

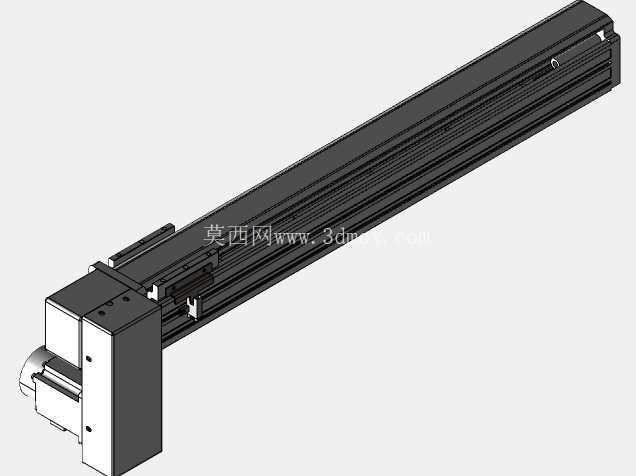

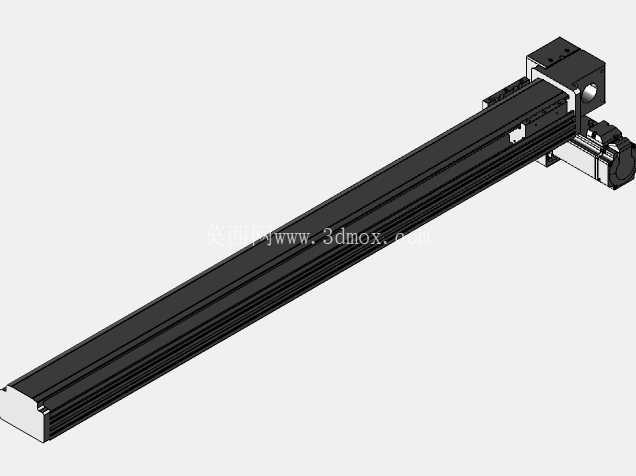

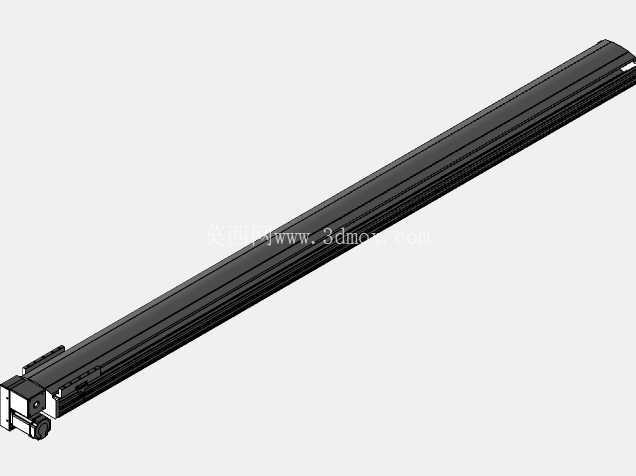

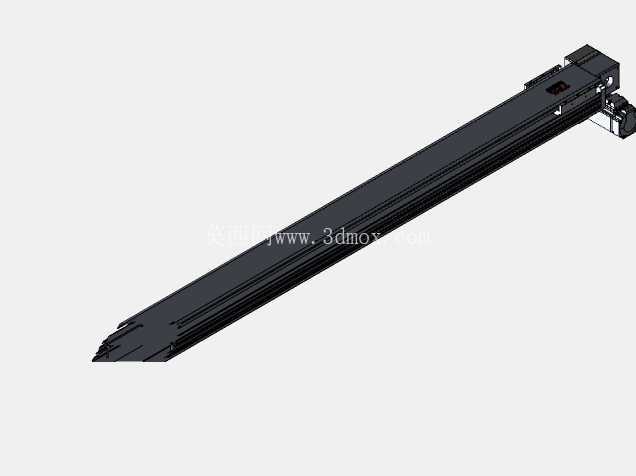

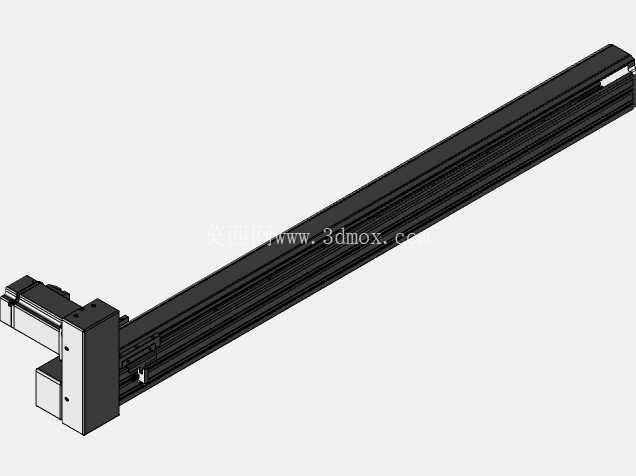

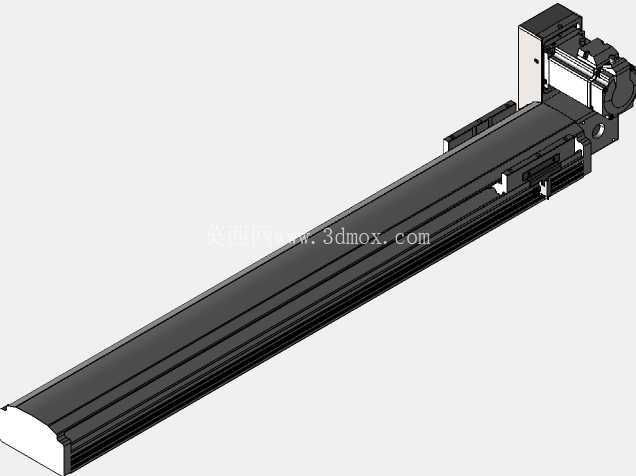

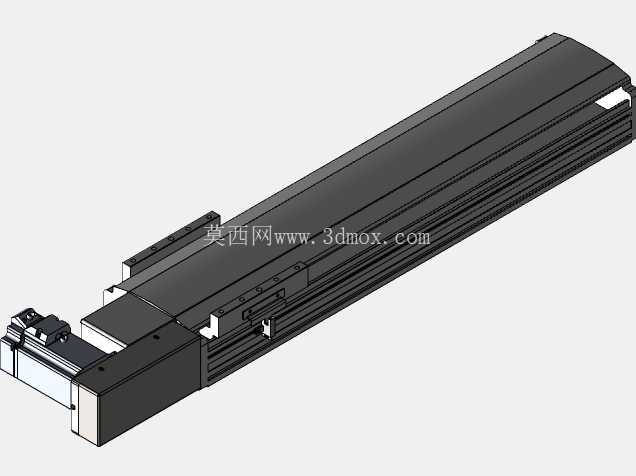

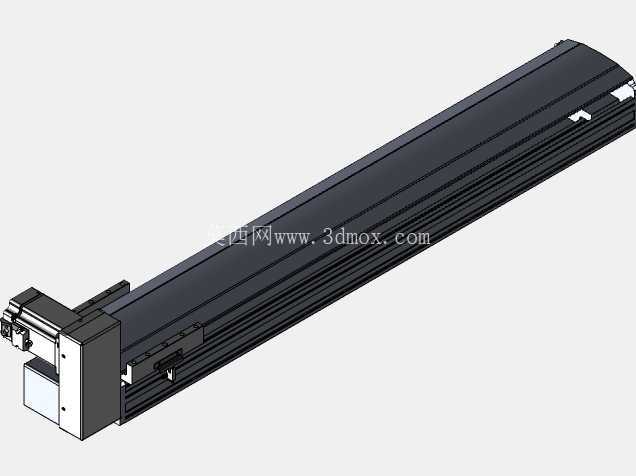

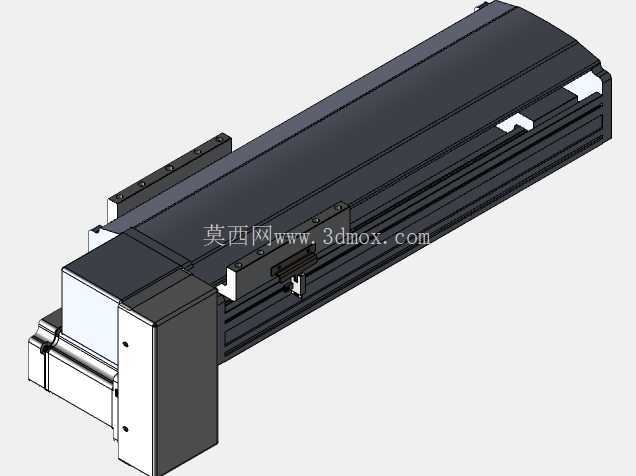

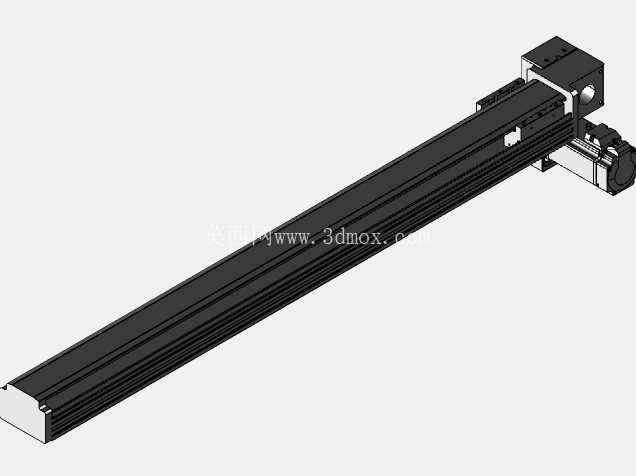

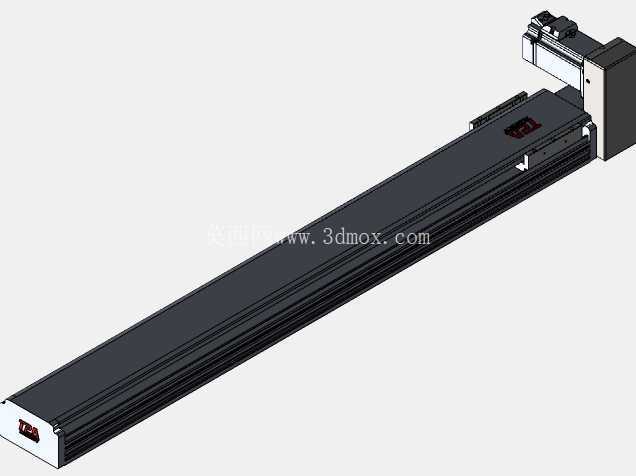

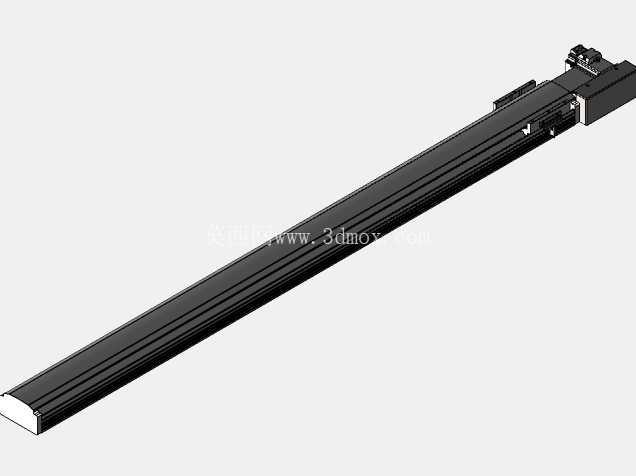

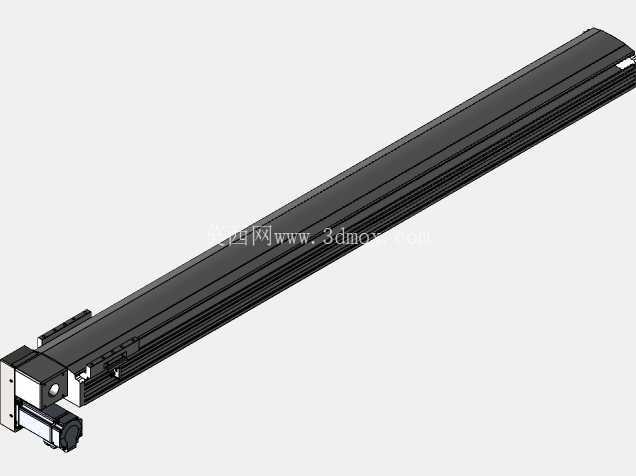

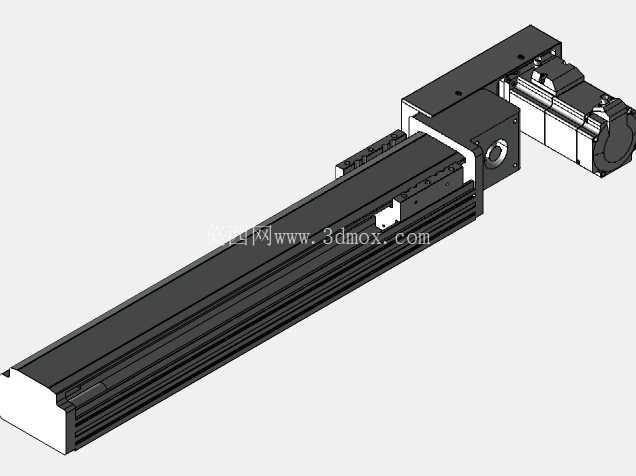

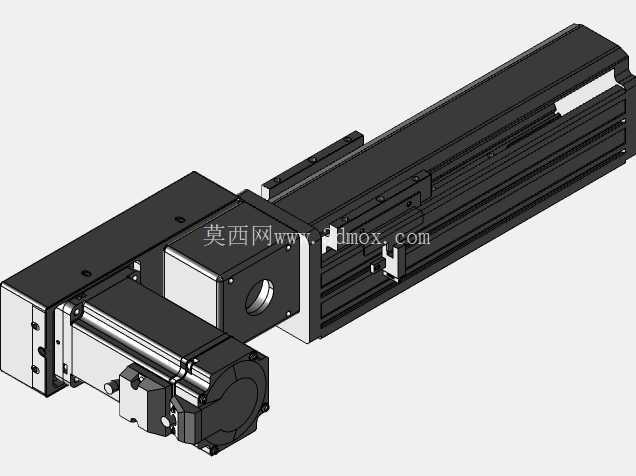

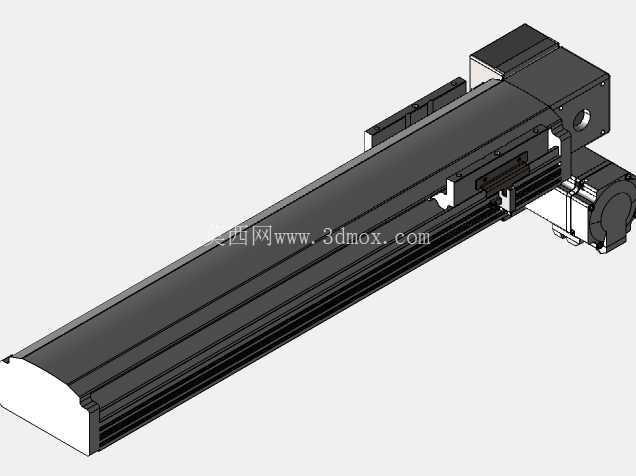

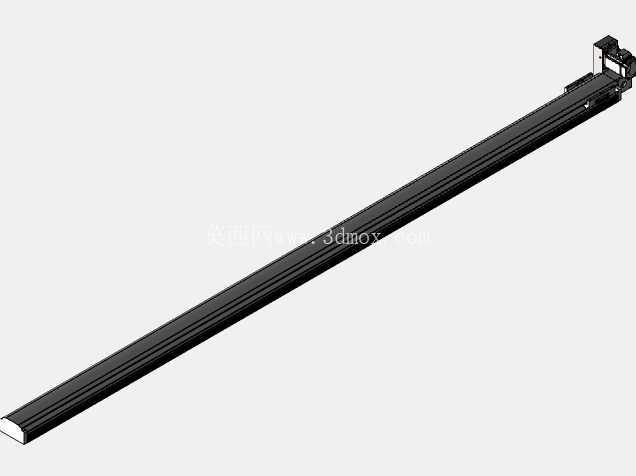

TPA HNB半封闭皮带直线轴可选导轨

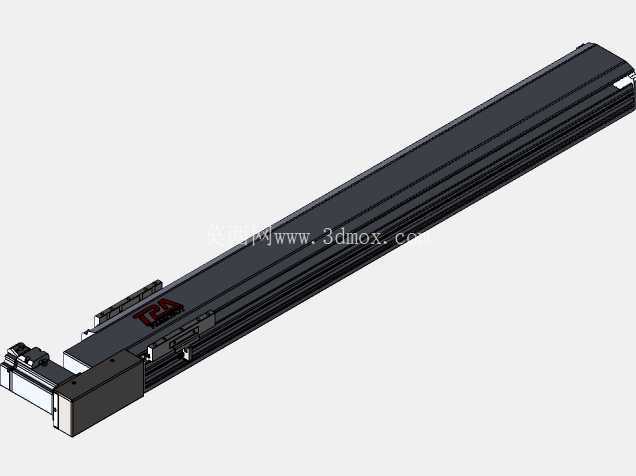

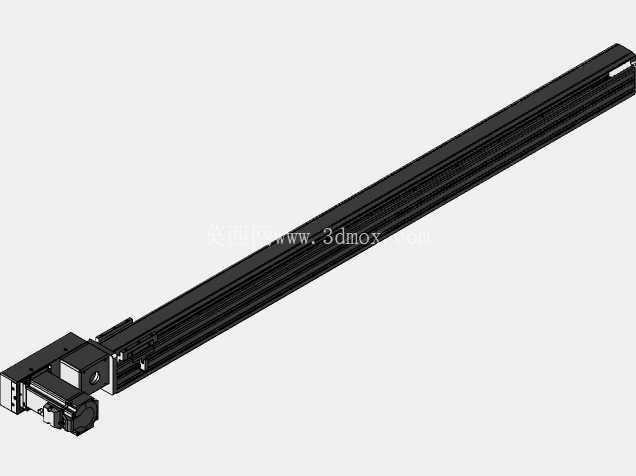

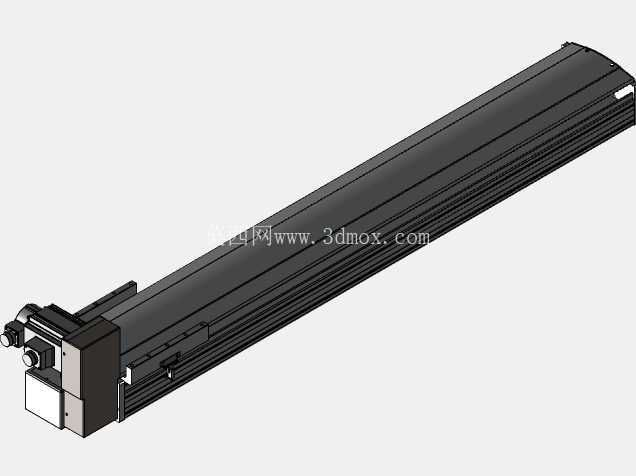

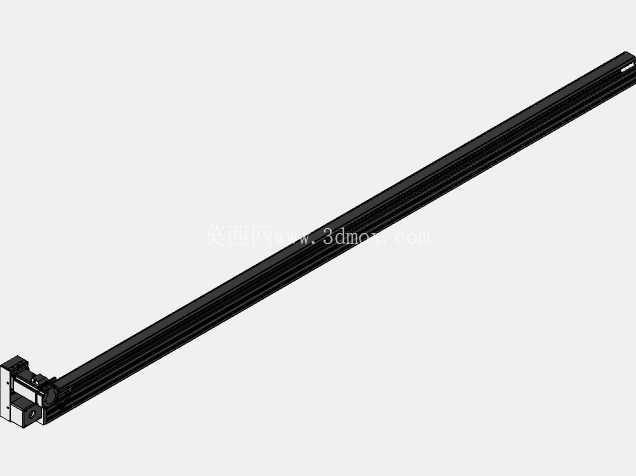

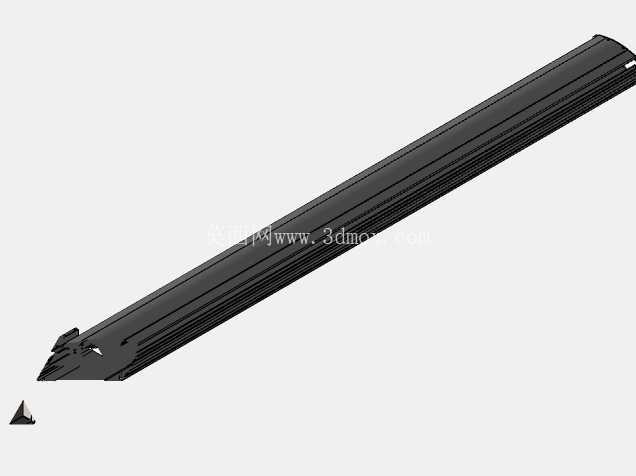

在3C电子组装、光伏组件搬运、包装线分拣这类长行程往复作业场景里，直线传动部件的选型一直是结构工程师的核心考量项——既要兼顾高速运行的平稳性，又要控制安装空间占用，还要适配多工位的布局调整，TPA HNB系列半封闭皮带直线轴的设计，刚好切中了这类场景的实际需求。不同于全封闭模组对洁净度场景的偏向，半封闭的结构设计是在防护性和易维护性之间做的平衡：日常生产环境里的浮尘、细小切屑不会直接侵入导轨滚道，需要调整皮带张紧度、检查滑块状态时，不用完全拆解外罩，就能完成常规维护操作，对于产线停线成本较高的连续作业场景，这种设计能大幅缩减日常维保的时间消耗。
从结构设计逻辑来看，这款直线轴采用双高刚性导轨平行布置的承载方案，区别于单导轨侧装的悬臂式结构，双导轨的支撑能让滑座在承受偏载、倾覆力矩时保持更好的运行精度，不会因为单侧受力出现滑块卡滞、导轨局部磨损加剧的问题。皮带传动的方案本身就适配长行程、高速度的作业需求，相比丝杆传动的模组，它的行程上限更高，运行过程中没有丝杆往复的临界转速限制，高速往复时的振动更小，在搭建笛卡尔坐标机器人、龙门式移栽机构的时候，不用额外增加传动副的支撑结构，就能实现大跨度的工位间物料转移。

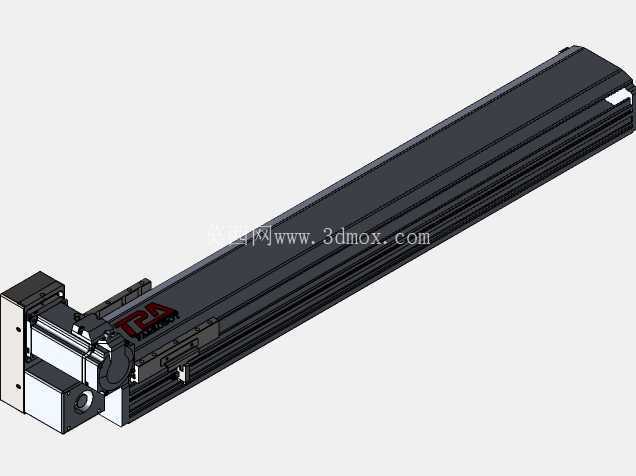

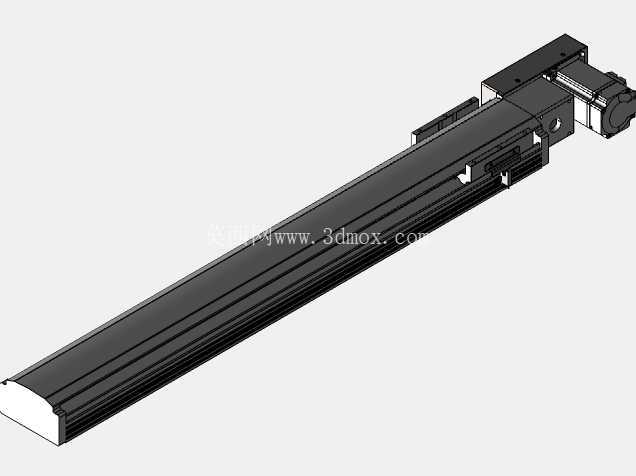

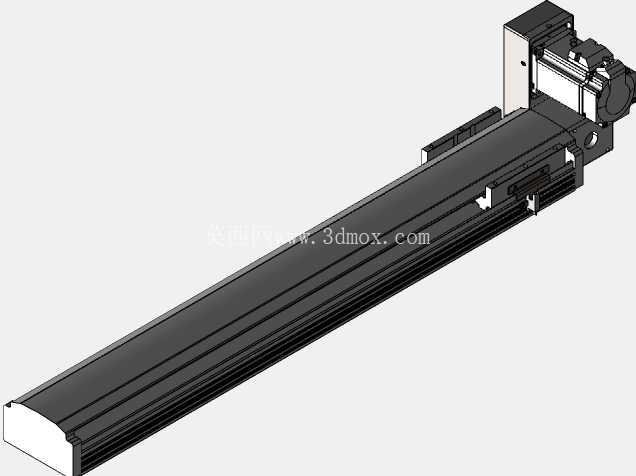

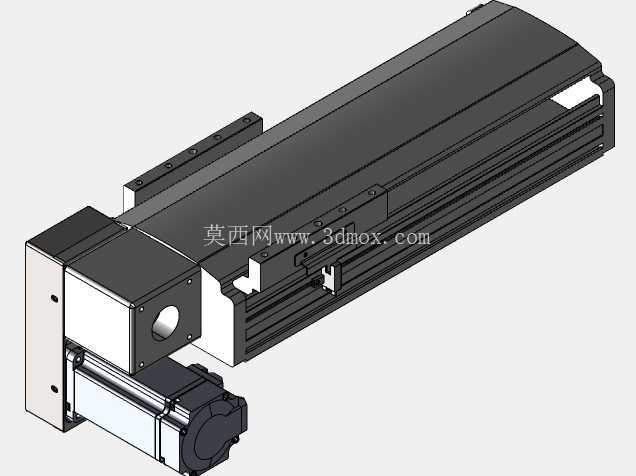

安装适配性上，这款直线轴做了法兰盘外置的结构设计，不用在滑台内部预留电机安装的沉孔空间，电机的安装方向可以根据设备的整体布局灵活调整，不管是侧装、端装还是搭配减速机直连，都能通过配套的法兰转接件完成装配，总共支持8种不同的安装组合方式，能适配不同设备的走线布局、空间边界限制，不用为了避让传动部件额外修改设备的整体框架结构。从安装边界来看，导轨本体的截面尺寸经过优化，在保证整体刚性的前提下，压缩了宽度方向的占用空间，对于安装空间局促的多轴并列布局场景，比如多工位点胶、多通道分拣设备，相邻轴之间的间距可以做到更小，提升设备整体的空间利用率。
实际运行参数层面，这款直线轴的重复定位精度控制在±0.04mm，能满足大部分搬运、上下料、分拣作业的精度要求，不需要额外加装位置校正机构就能稳定作业；最大有效载荷可达140kg，覆盖了大部分工业场景里的工件搬运重量需求，不用因为负载余量不足刻意选更大规格的模组，能有效控制设备的整体成本。行程覆盖100mm到3050mm的区间，短行程可以用于小工位的精密推送，长行程可以用于跨工位的长距离移栽，选型时不用因为行程范围限制额外拼接模组，避免拼接带来的精度损失、安装复杂度提升的问题。最高运行速度可达7000mm/s，配合皮带传动的低噪音特性，高速运行时不会产生过大的传动噪音，能改善车间的作业环境，同时高速度特性可以缩短工位间的移动时间，提升整线的生产节拍。

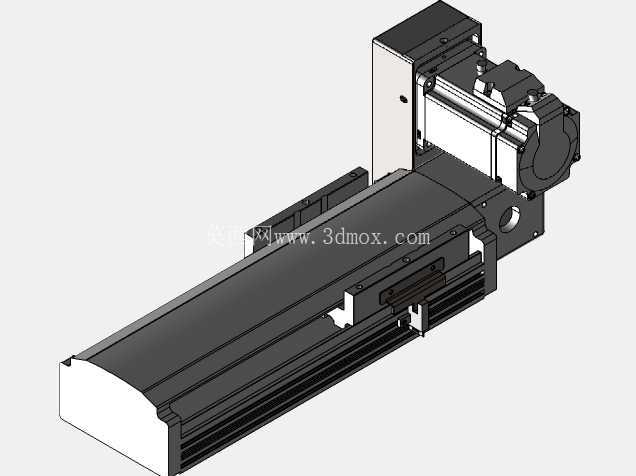

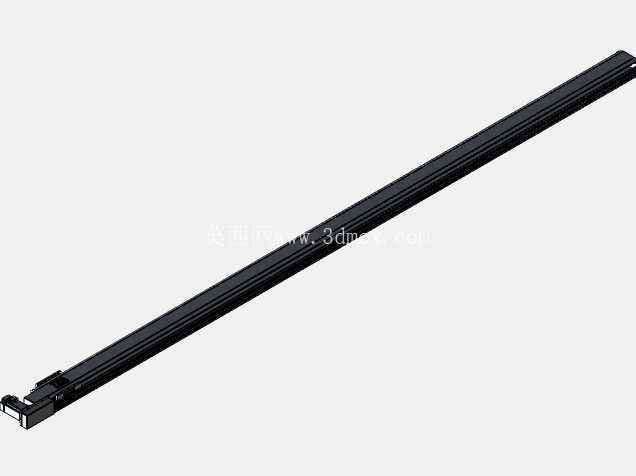

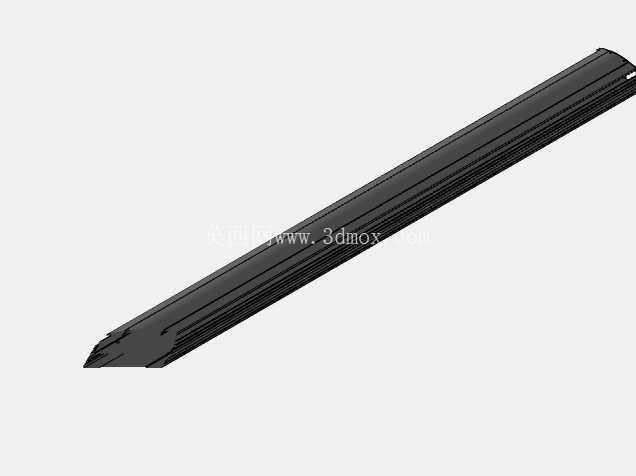

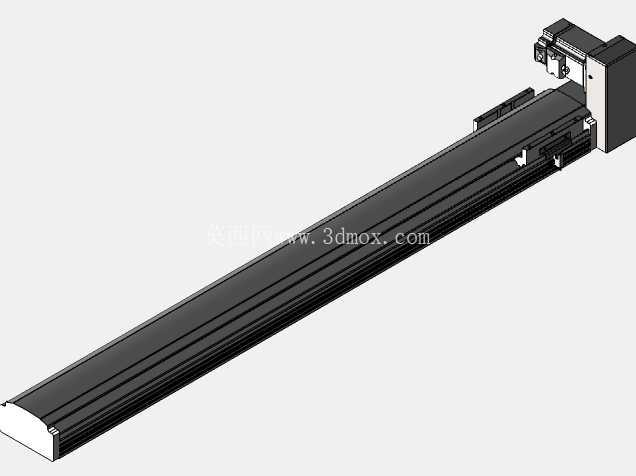

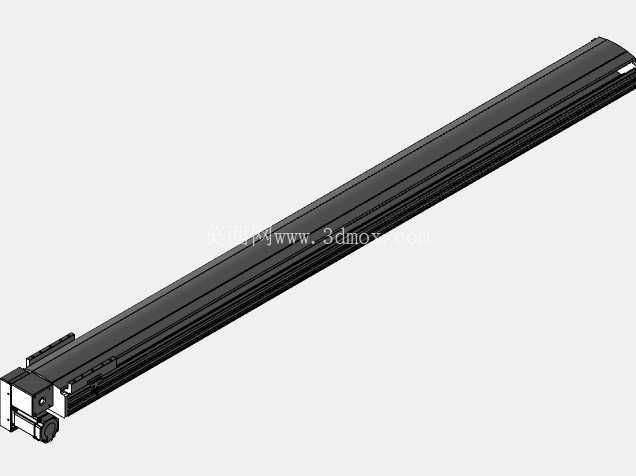

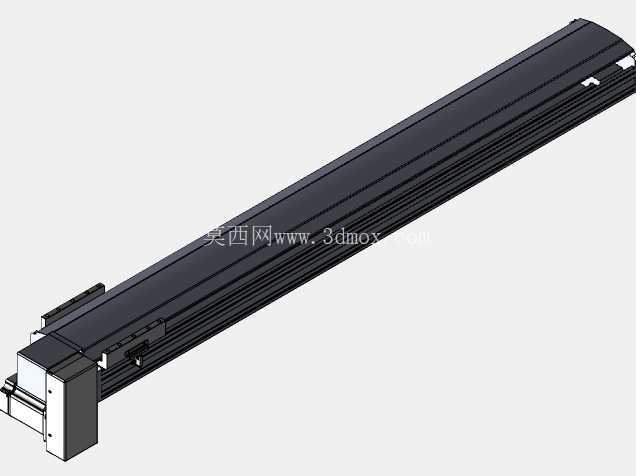

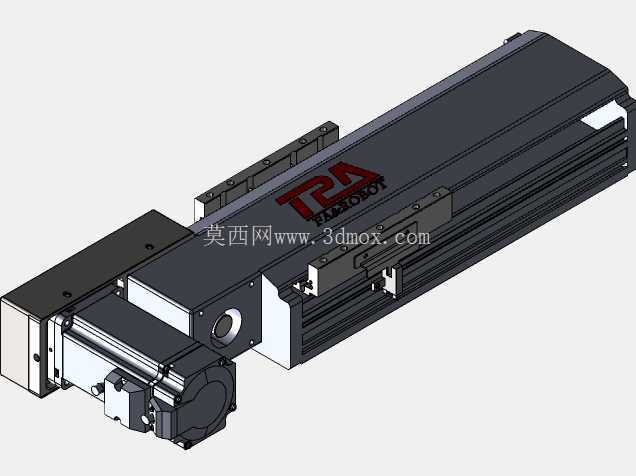

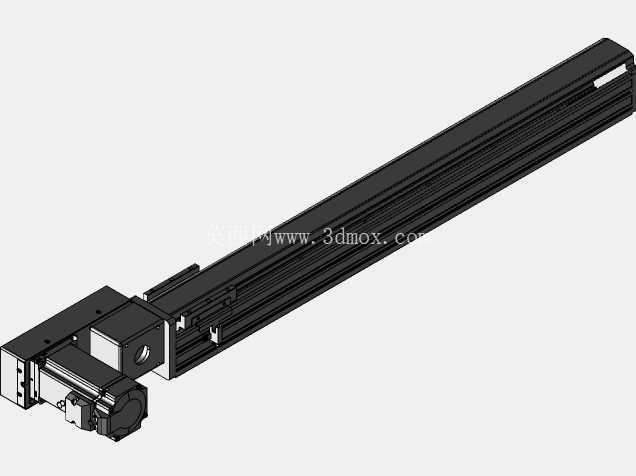

在三维建模选型阶段，这款导轨的模型细节还原度足够支撑整机的虚拟装配验证：导轨的安装孔位、滑座的螺纹孔位置、电机法兰的对接尺寸都和实物保持一致，导入装配体后可以直接做干涉检查、安装空间校核，不用反复对照样本调整模型尺寸，能减少结构设计阶段的重复工作量。对于做非标自动化设备设计的工程师来说，这类标准化的直线轴模型可以直接调用，搭配不同的电机、传感器安装支架，就能快速搭建出整套移栽机构的三维方案，缩短方案设计的周期，同时模型里预留的安装基准面，也方便后续出工程图时标注安装尺寸、形位公差，保证加工装配时的精度匹配。
从实际应用的适配场景来看，除了常规的物料移栽，这款直线轴还可以用于喷涂设备的往复行走机构、检测设备的扫描移动轴，半封闭的结构可以阻挡大部分漆雾、检测环境里的浮尘接触导轨滚道，配合定期的润滑维护，能保证长期运行的精度稳定性。双导轨的支撑结构也让它在垂直安装使用时，能承受更大的滑台自重加工件负载，不会因为垂直受力出现导轨变形、滑块下沉的问题，搭建Z轴升降机构时不用额外增加配重结构就能满足负载要求，进一步简化设备的整体结构。
