带霍尔编码器的线性执行器齿轮电机结构

在小型自动化执行机构的选型与结构设计场景中，这类集成霍尔效应编码器的齿轮电机，常被用于需要精准位置反馈的小行程直线推拉工况，比如小型医疗设备的微量进给机构、智能家居的电动锁止部件、工业检测设备的探针驱动单元，或是小型机器人关节的直线微调结构，相比无反馈的普通直流减速电机，它能在执行器往复动作时实时输出位置脉冲信号，避免开环控制下的丢步、位置偏移问题，提升整套执行机构的重复定位精度。

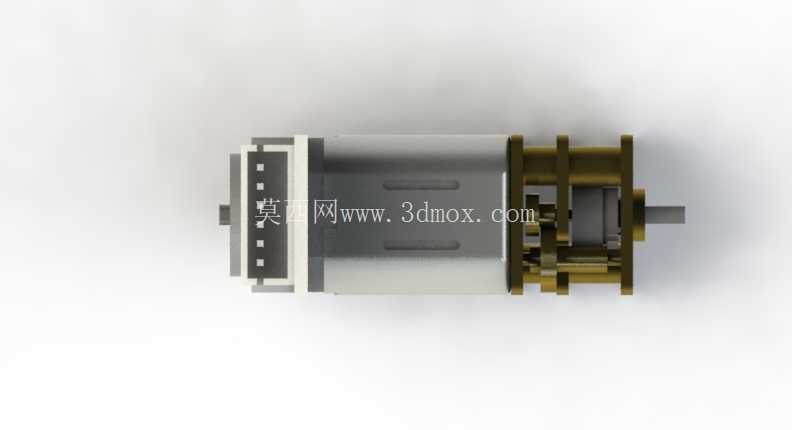

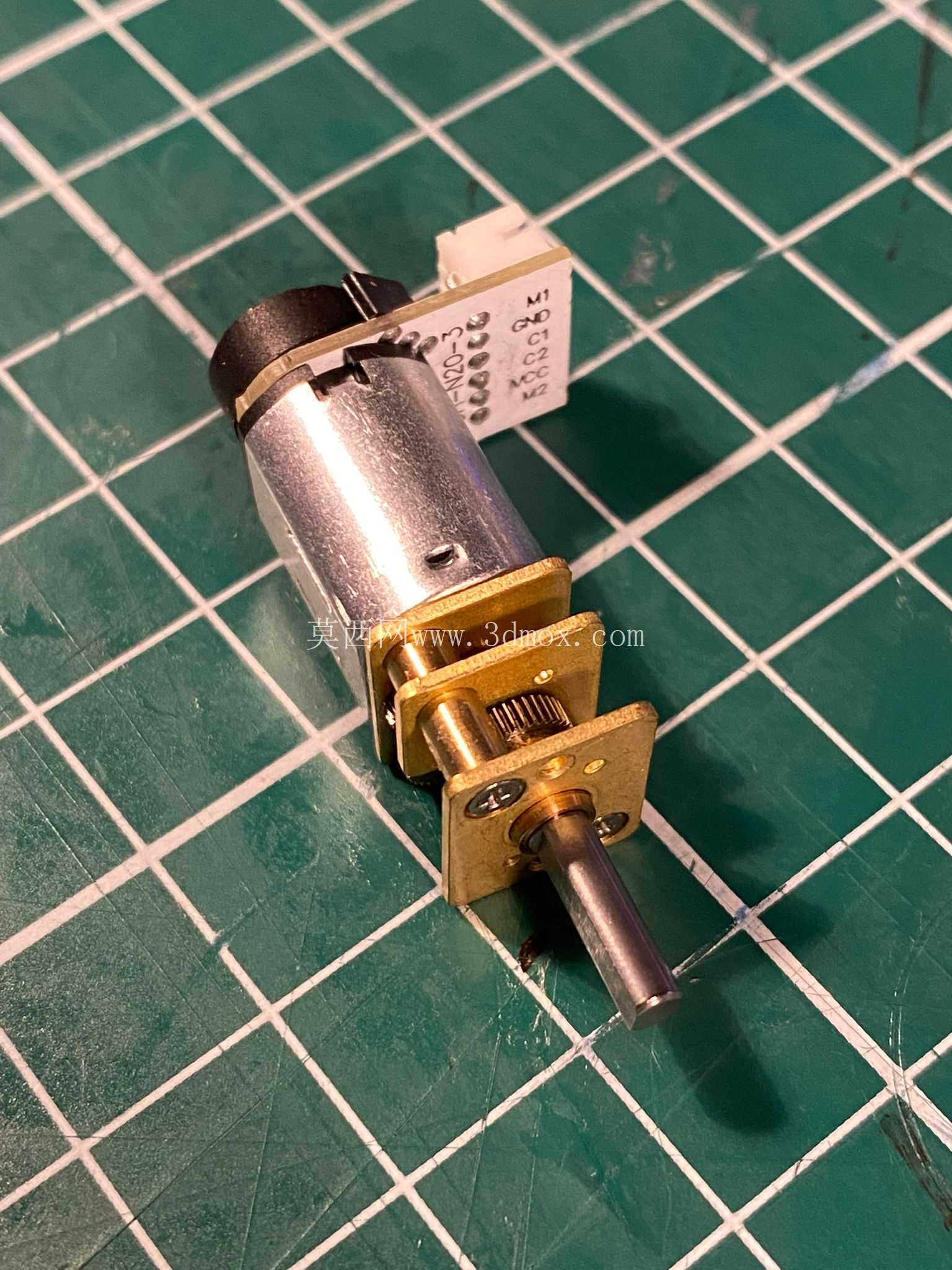

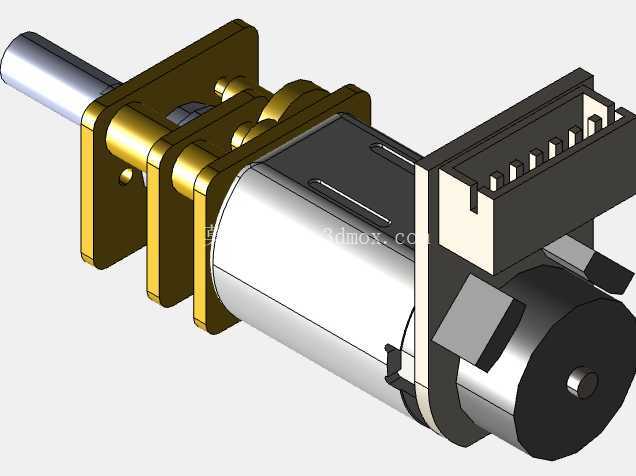

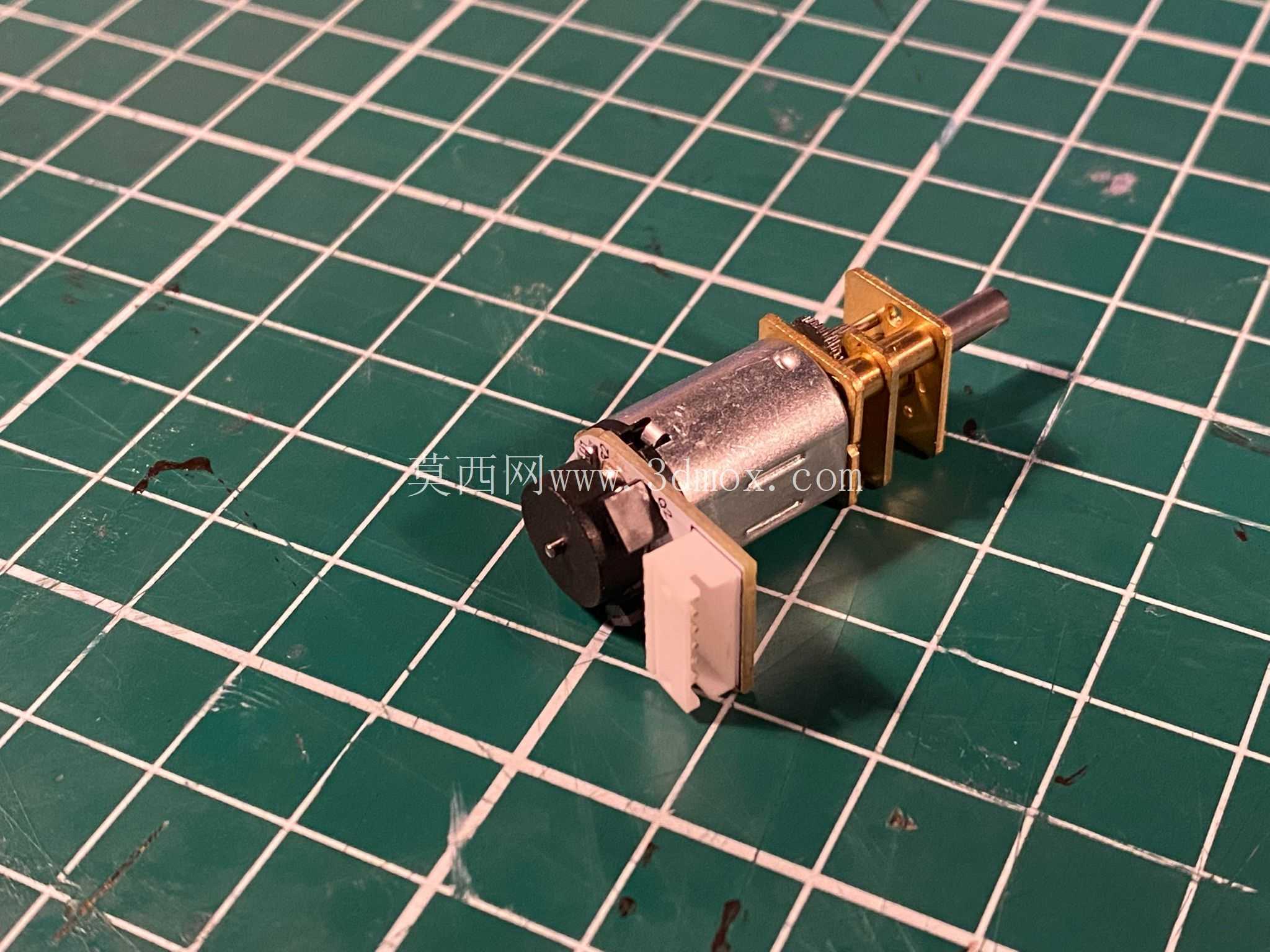

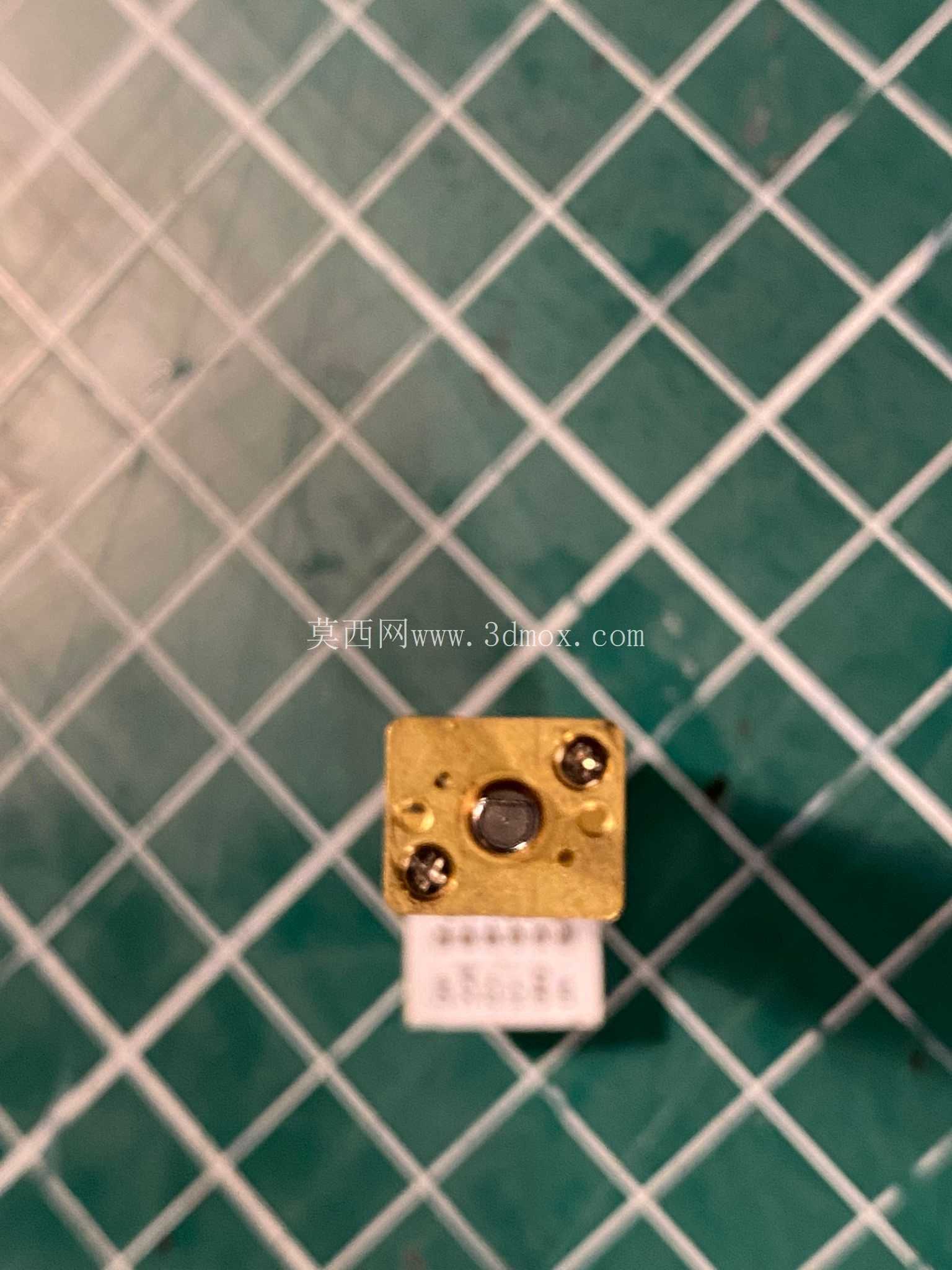

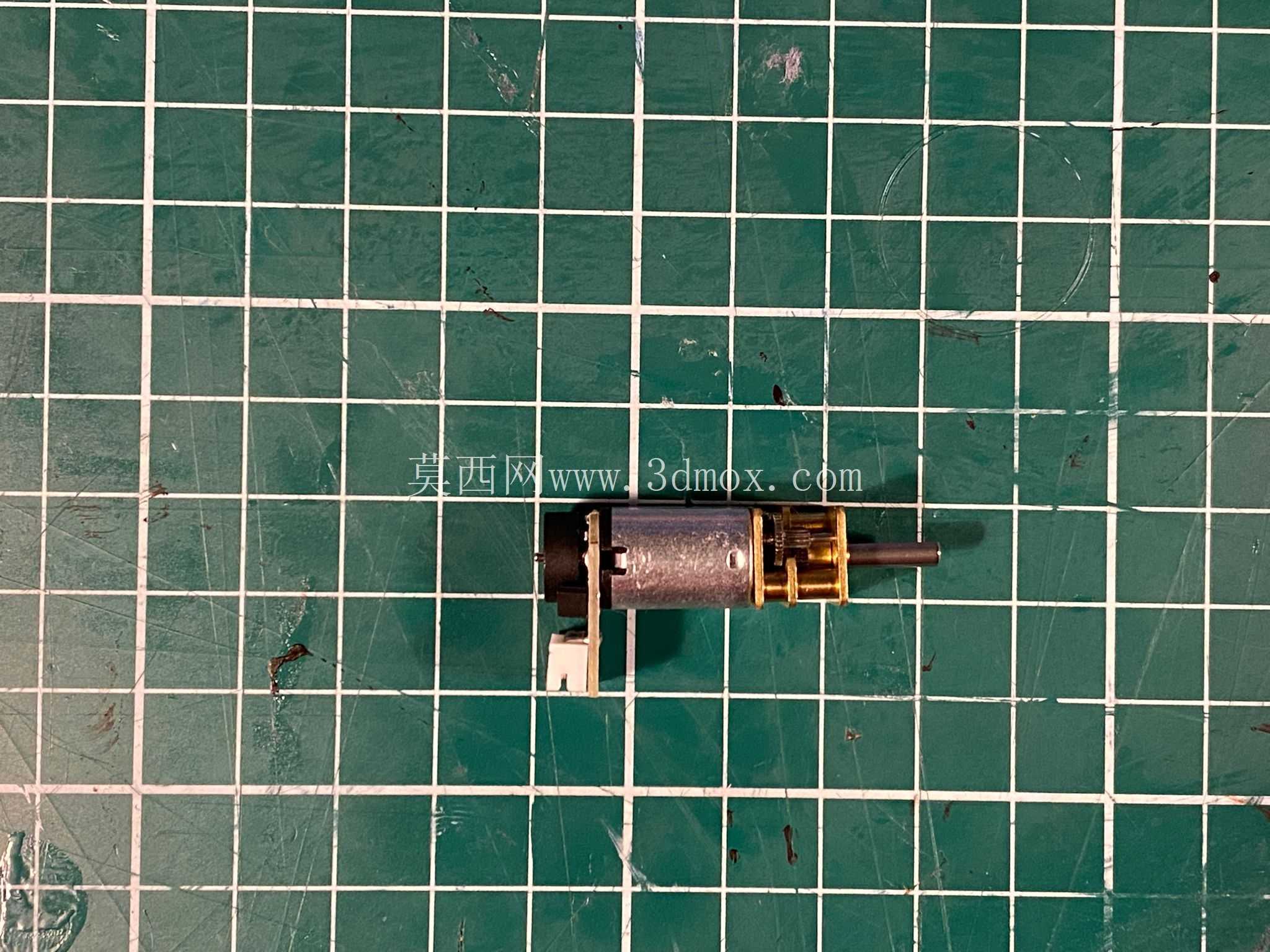

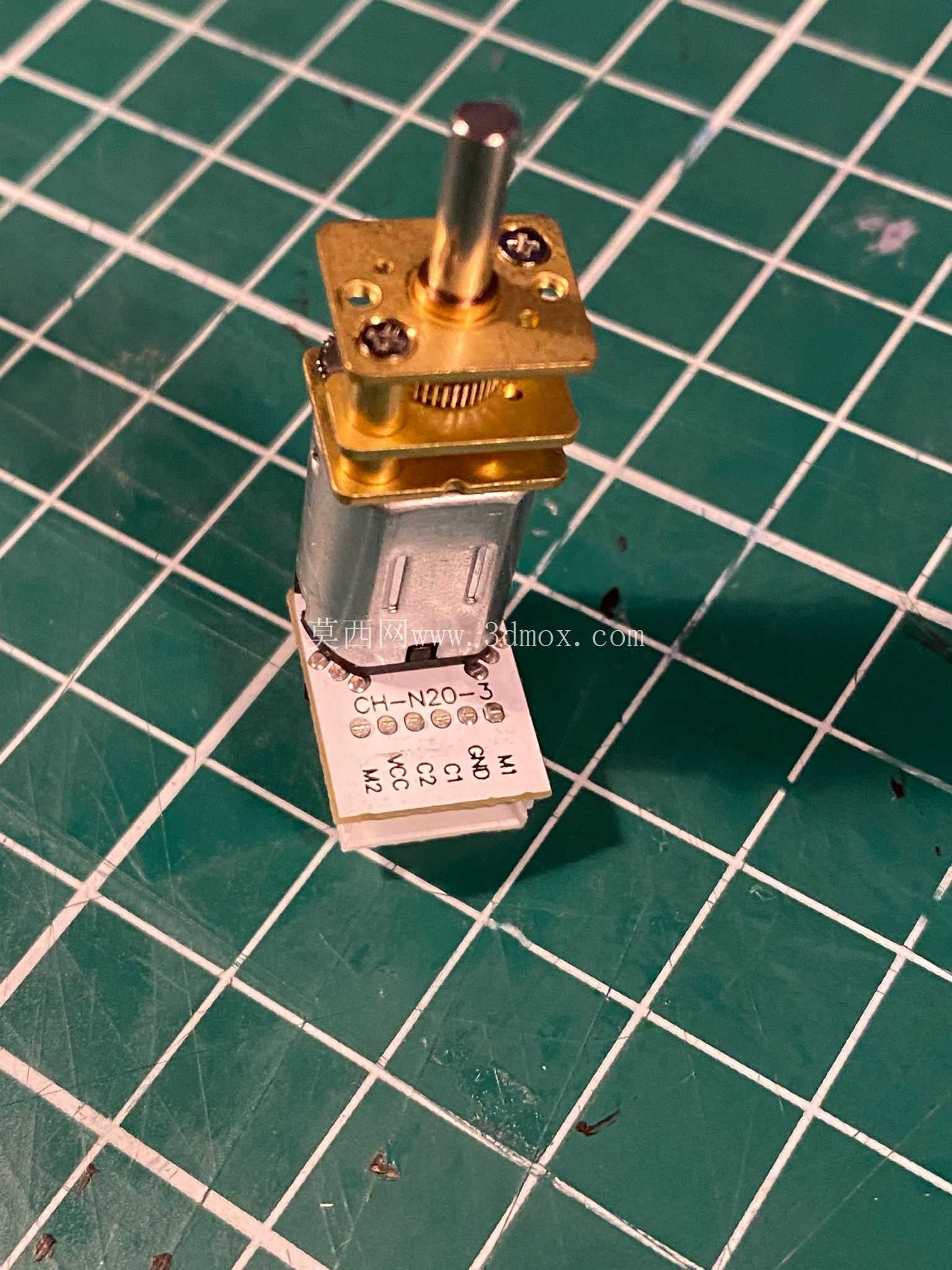

从结构设计逻辑来看，这款电机是基于成熟的小型线性执行器本体做的定制化改型，原本的常规直流驱动电机被替换为集成齿轮编码器的动力单元，输出端的减速齿轮组和执行器的丝杆传动段做了同轴适配，保证动力传递的同轴度，减少偏载带来的齿轮磨损。电机侧预留的JST6引脚连接器，分别对应电源正负极、编码器信号输出、接地等引脚，接线时无需额外焊接端子，直接适配标准线束接插件，能减少装配环节的接线工作量，也方便后期维护时的部件更换。

外壳部分采用了适配3D打印的翻盖式结构设计，相比传统的一体式金属冲压外壳，这种翻盖结构在小批量试制阶段可以快速打印制作，不需要开模，能大幅缩短原型验证周期；翻盖的卡扣位置做了加厚处理，装配时可以直接扣合在电机与减速组的基座上，不需要额外打螺丝固定，同时外壳上预留了编码器的对位观察孔，调试时可以直接观察编码器码盘的转动状态，不用反复拆解外壳。

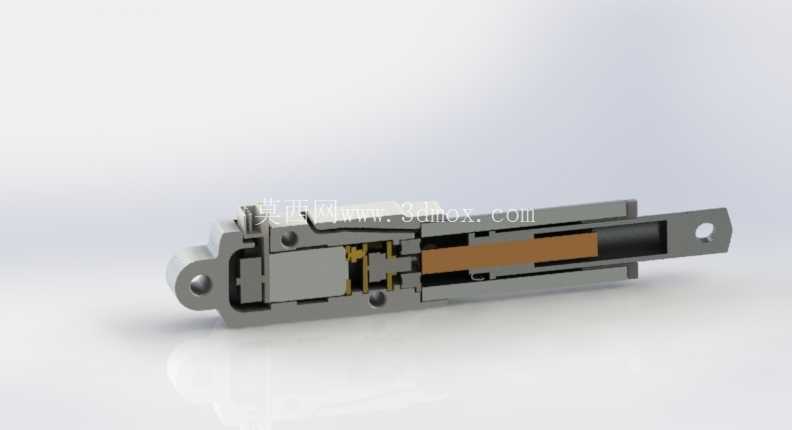

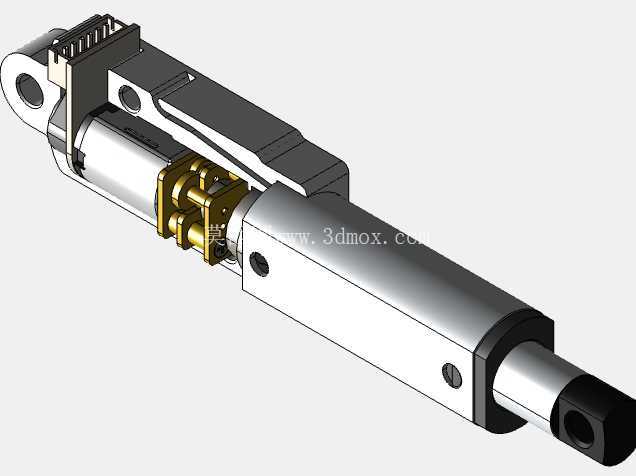

安装边界方面，这款执行器整体为长条形圆柱加端部安装耳的结构，两端的安装孔为同轴通孔设计，安装时可以通过销轴直接铰接在设备的安装支架上，不需要额外设计复杂的转接法兰；电机本体的外径和常规同行程线性执行器保持一致，替换原有普通电机款执行器时不需要改动原有设备的安装空间，直接替换即可兼容。齿轮传动部分做了润滑脂储留槽设计，长时间往复运行时润滑脂不会快速流失，能降低齿轮啮合的噪音，延长传动部件的使用寿命。

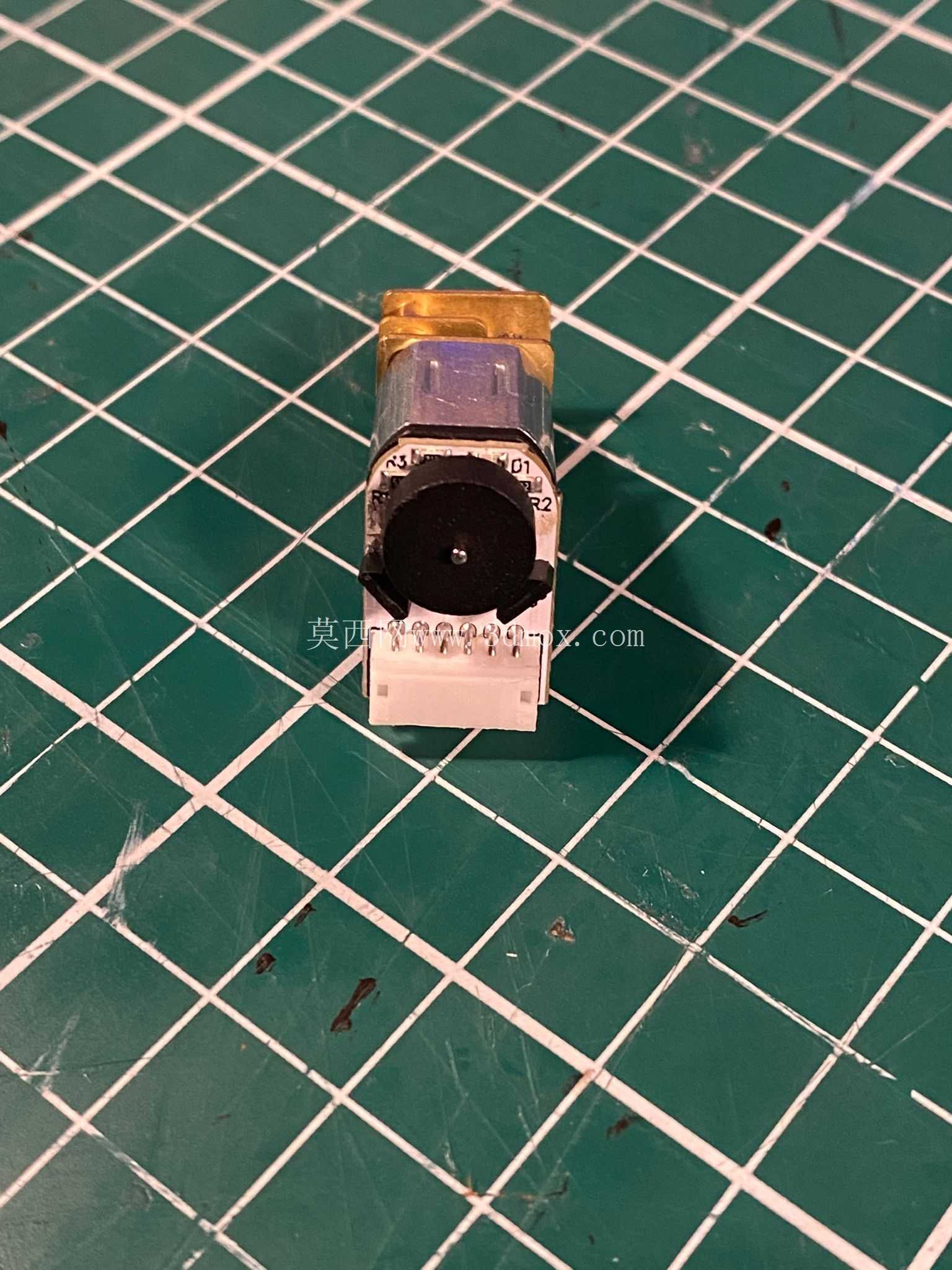

霍尔编码器的码盘和电机输出轴直接同轴固定，没有额外的传动间隙，电机转动时霍尔元件直接感应码盘的磁钢磁极变化，输出对应的脉冲信号，控制器通过脉冲计数就能换算出执行器推杆的伸出长度，控制精度可以达到亚毫米级，满足大部分小型精密执行场景的位置控制需求。推杆端部的连接孔做了倒角处理，装配连接销时可以快速导入，减少装配对位的时间，推杆表面做了硬化处理，反复伸缩摩擦时不会轻易出现划痕，避免灰尘进入内部传动结构。

在实际建模过程中，需要重点关注电机轴和减速齿轮组的配合公差，编码器码盘和霍尔元件的安装间隙要控制在合理范围，间隙过大会导致信号丢失，间隙过小则容易出现摩擦剐蹭；外壳的翻盖卡扣要做适当的拔模角度，保证3D打印后不需要打磨就能顺利扣合，同时要预留足够的线束空间，避免连接器安装后和外壳内壁出现干涉。执行器的行程限位位置和编码器的计数零点做了对应设计，推杆伸出到极限位置时编码器可以输出对应的零点信号，方便控制器做行程校准，不需要额外加装限位开关，简化整体的控制线路。
