模块化塑料急停按钮开关结构设计

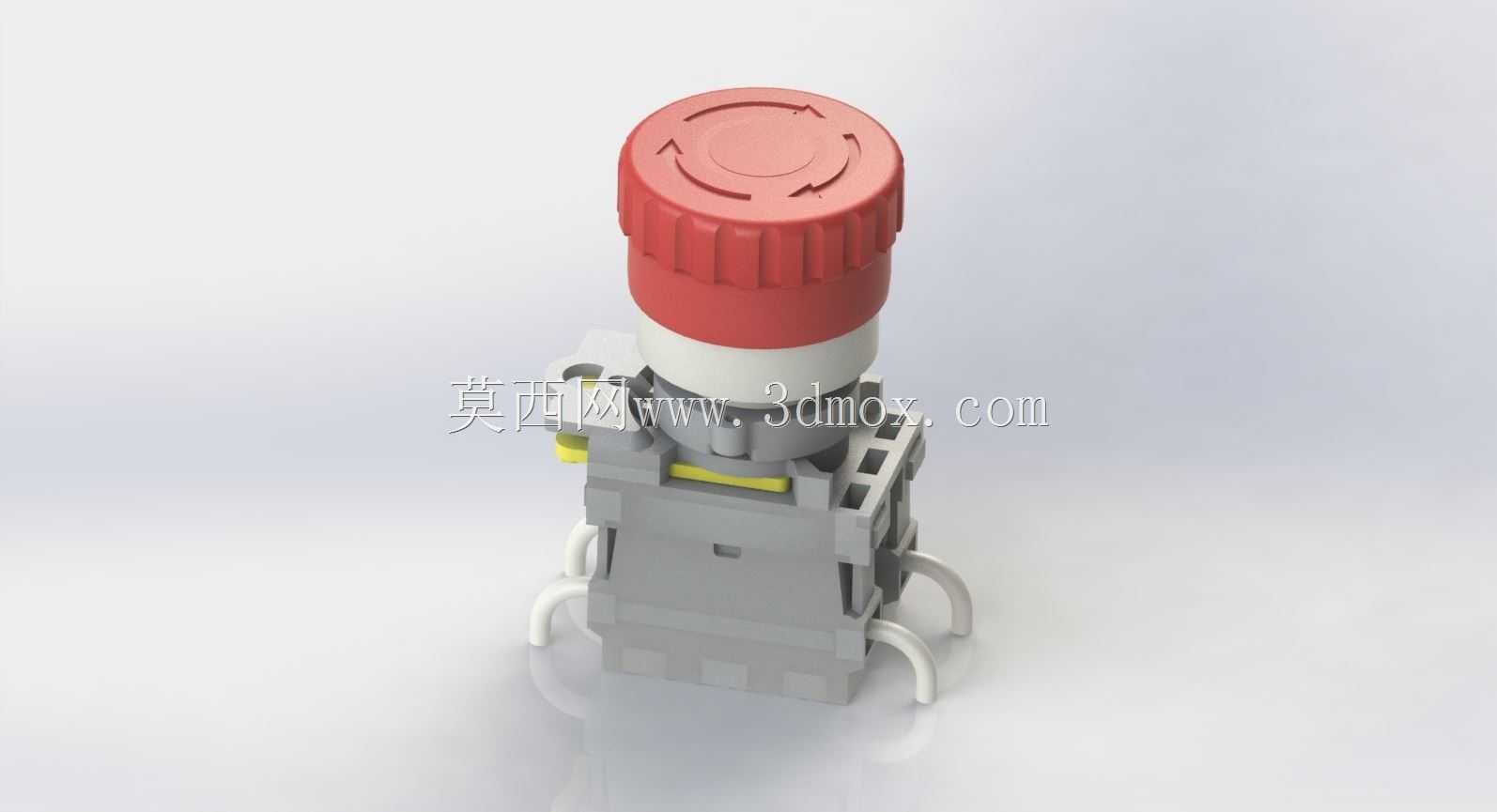

　　在工业自动化生产线、电气控制柜、操作面板、机器人工作站等场景中，急停开关是必不可少的安全控制元件，其作用是在设备出现异常工况时，通过触发动作快速切断控制回路，避免设备损坏、人员伤害等安全事故发生。这款模块化设计的塑料急停开关，采用推动闭锁、扭转释放的操作逻辑，符合工业安全器件的通用操作规范，操作人员在紧急状态下可直接拍压按钮头触发闭锁，故障排除后只需顺时针扭转红色按钮头即可完成复位，操作逻辑清晰，误触概率低。

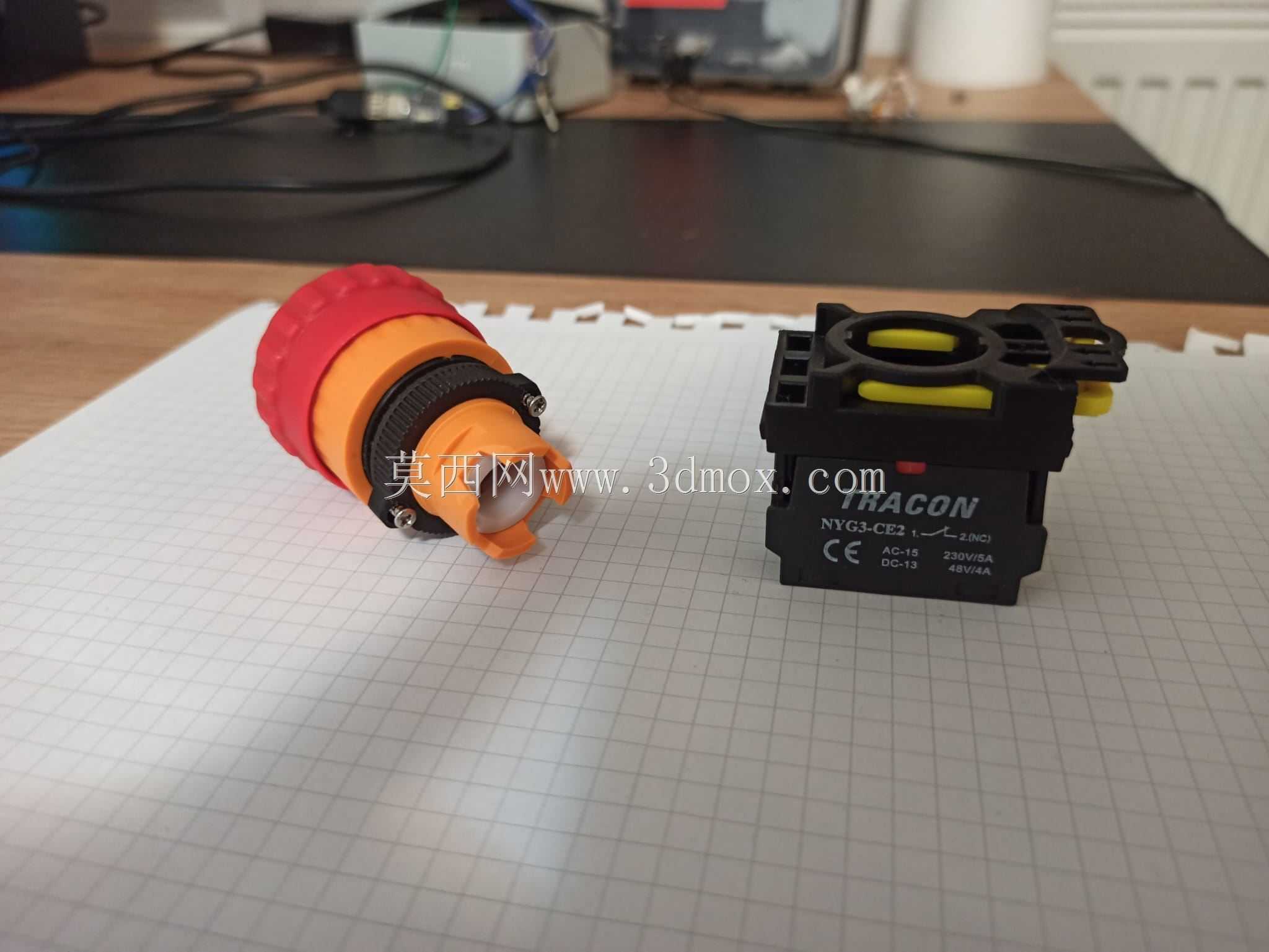

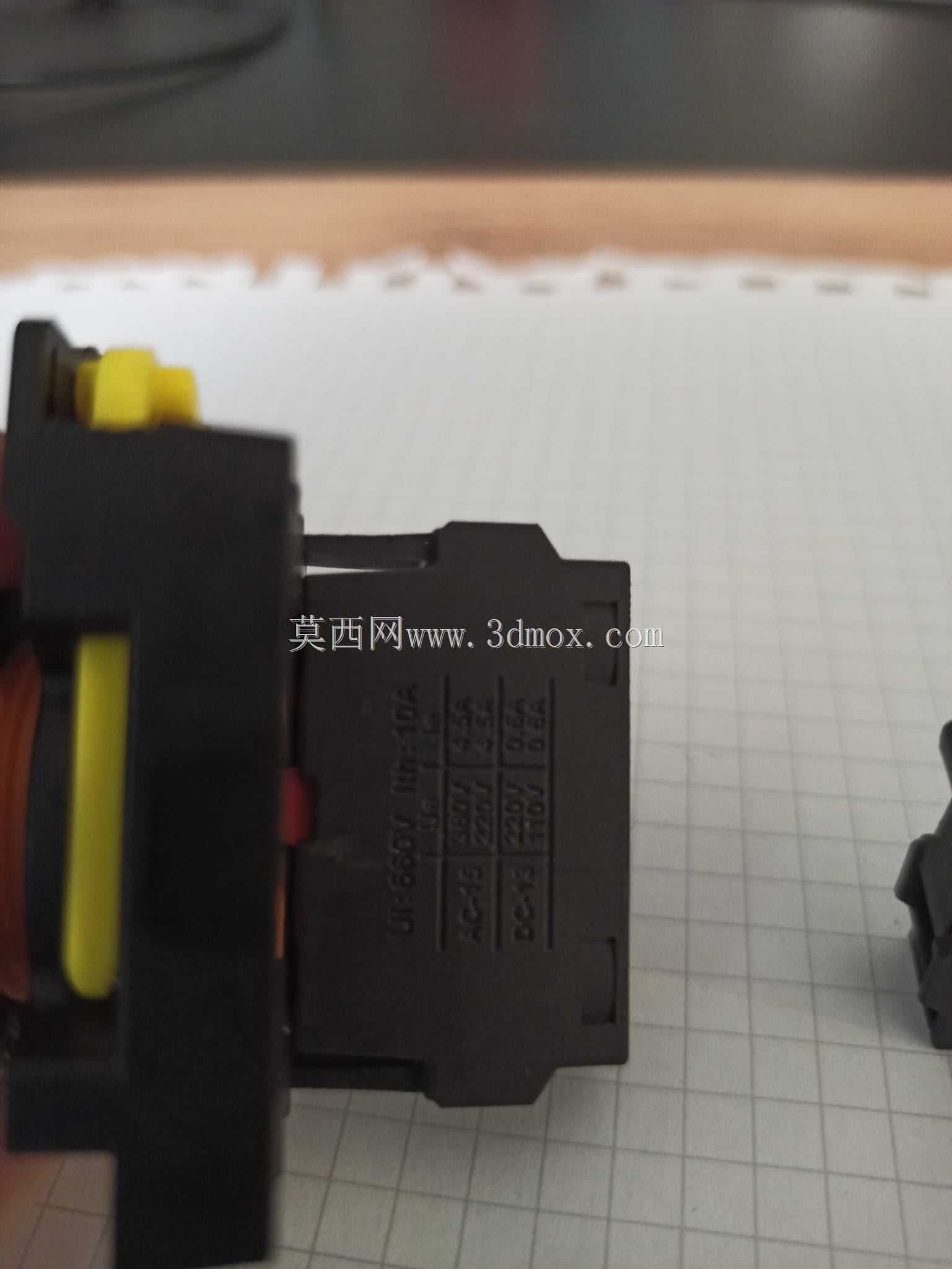

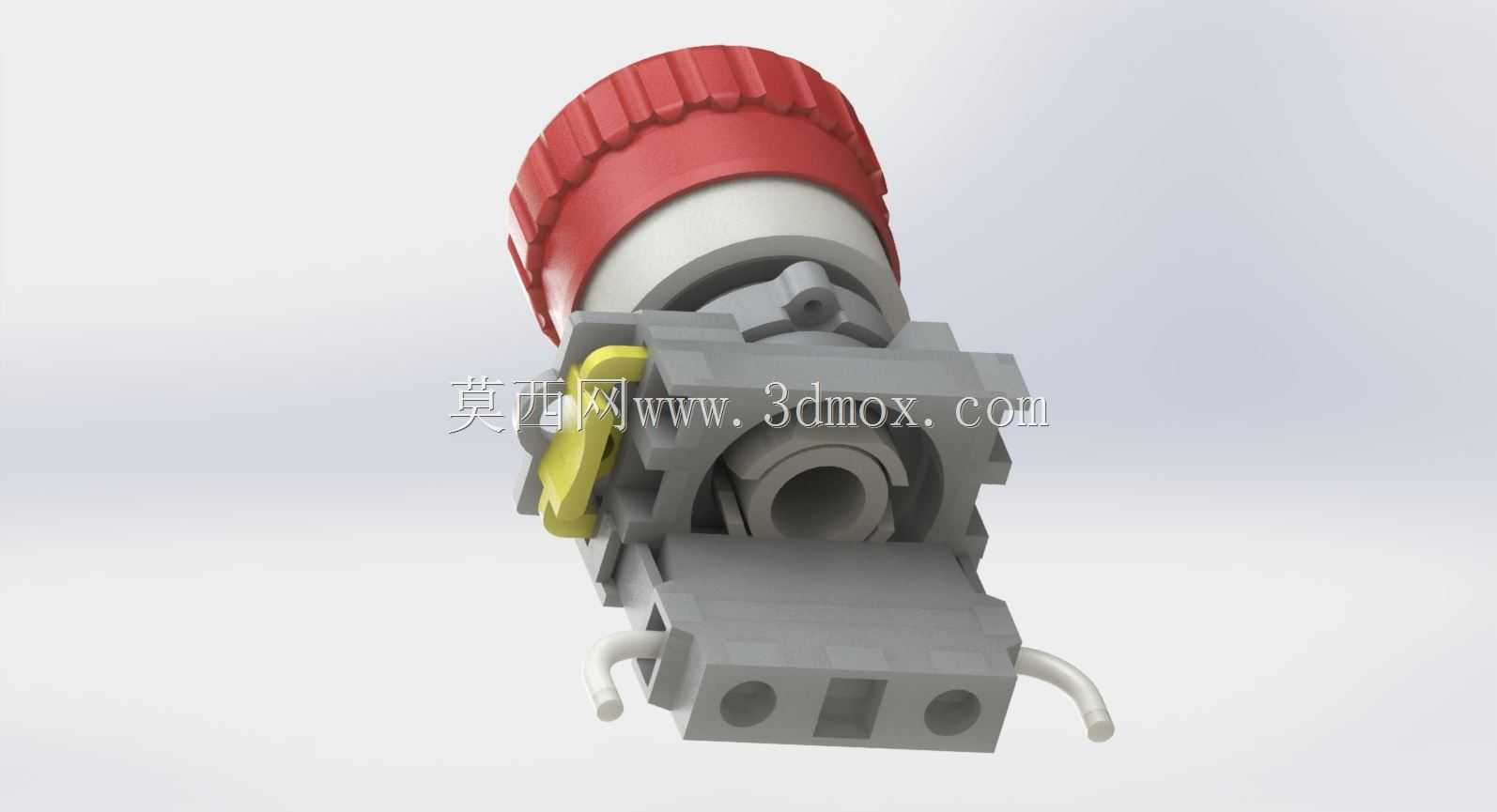

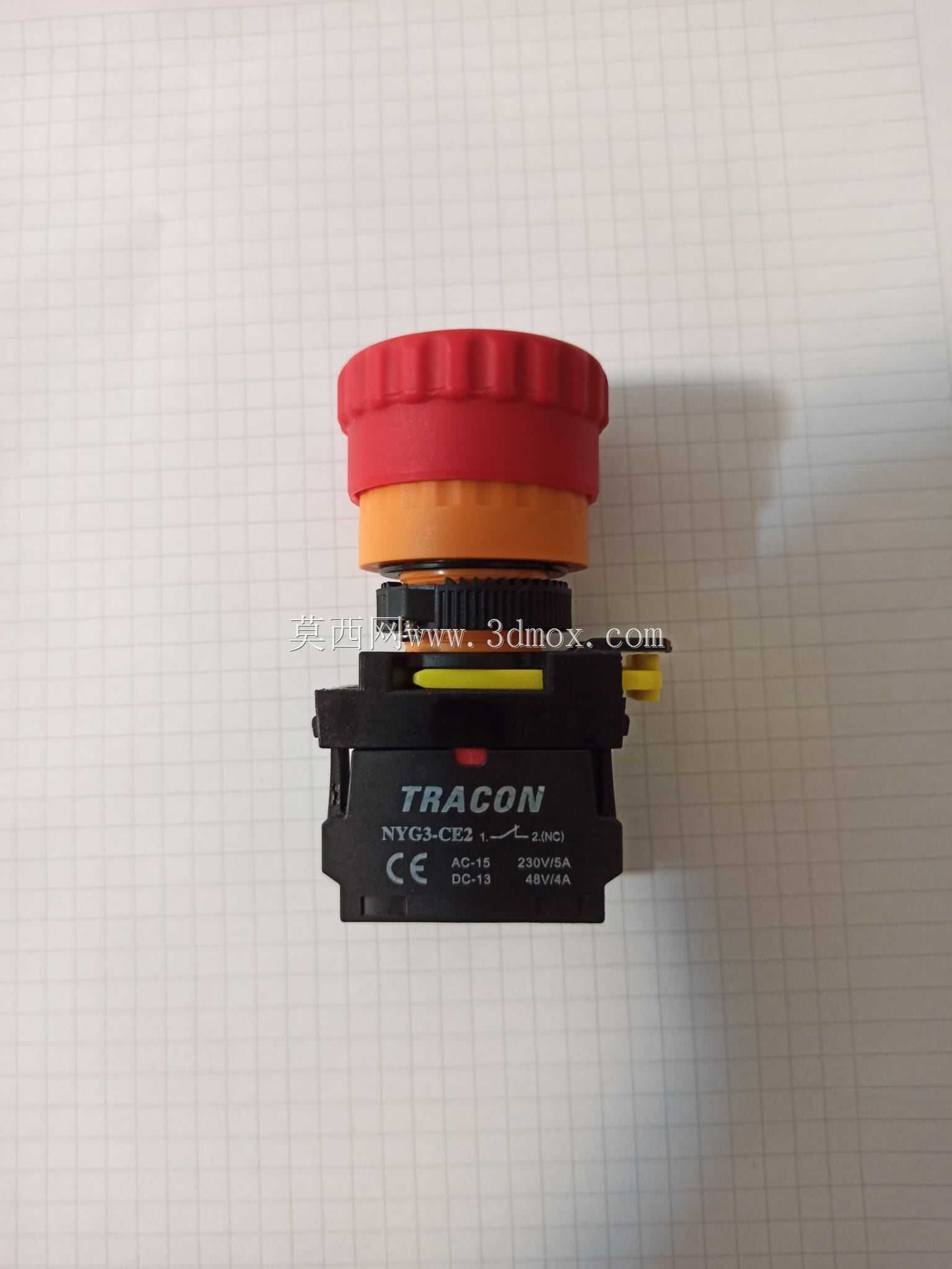

　　从结构设计层面来看，开关主体采用不导电的工程塑料材质，可有效避免安装后与金属面板、电气盒体接触产生的漏电风险，绝缘性能满足低压控制回路的使用要求。触点模块采用独立模块化设计，支持230V/5A规格的常开触点配置，同时兼容48V/4A的常闭触点回路，可根据不同设备的控制回路需求灵活选配触点组合，无需更换整个开关本体，降低备件储备成本。按钮与弹簧部件采用预弹出式结构设计，在装入电气盒或设备面板的安装孔位时，内部弹性组件可自动补偿安装间隙，无需额外加装调整垫片，适配厚度1-6mm的面板安装场景，安装孔采用行业通用的22mm标准孔径，可直接替换同规格的传统急停开关，无需对原有面板进行二次开孔加工。

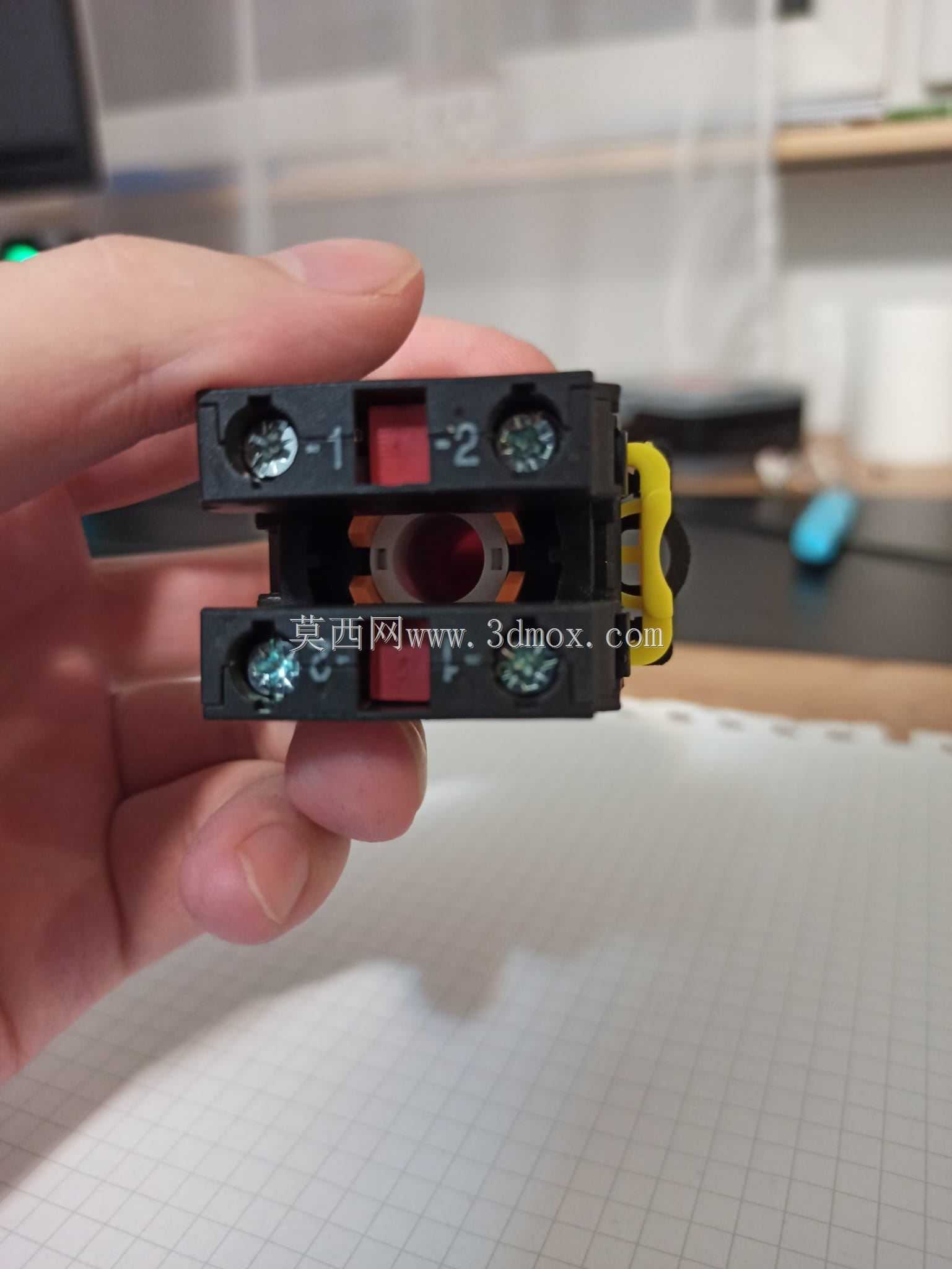

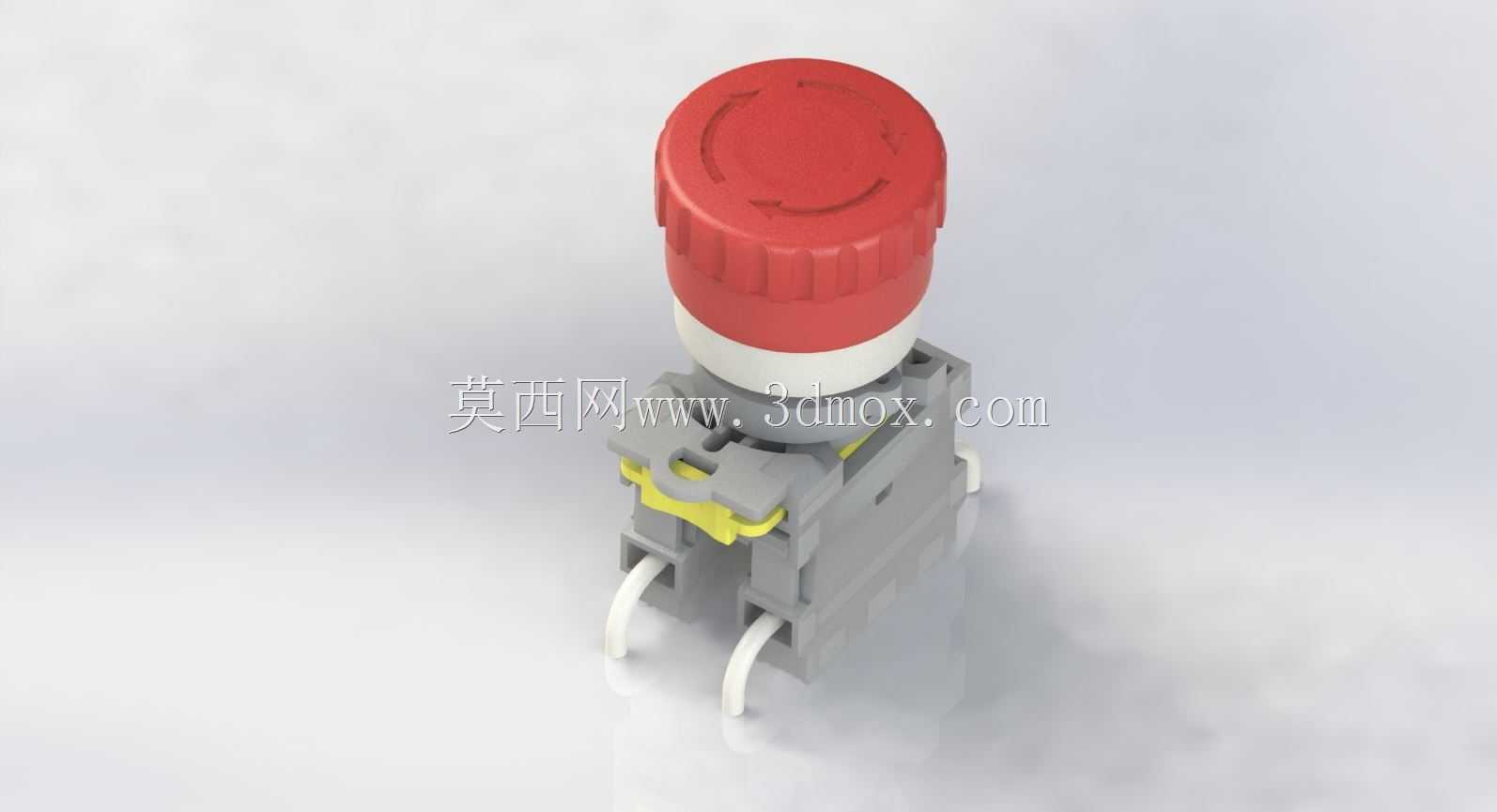

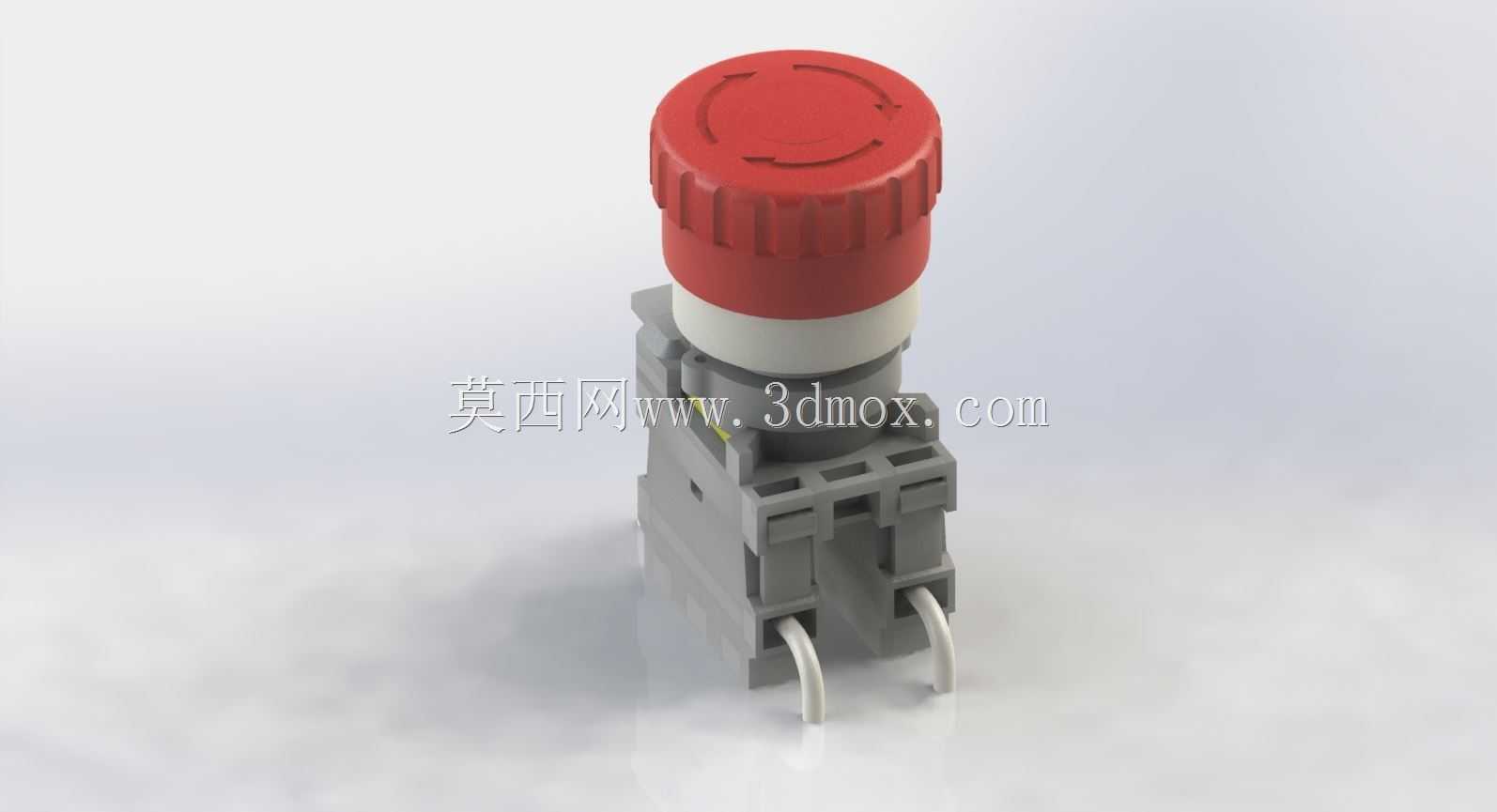

　　外形结构上，顶部红色蘑菇头按钮直径符合安全器件的人机工程要求，拍压接触面足够大，操作人员佩戴劳保手套时也可顺利触发，按钮表面的旋转方向标识采用模内成型工艺，长期使用不会出现标识磨损脱落的问题。按钮头下方的白色警示圈可在安装后与面板表面形成明显的视觉区分，日常巡检时可快速识别开关的安装位置，紧急状态下可第一时间定位操作部件。开关本体的接线端采用带防护的接线脚设计，接线后导线弯曲半径预留充足空间，不会因为导线弯折导致接线端子松动，同时底部的卡扣结构可与标准导轨直接适配，除面板安装外也可直接卡在DIN导轨上使用，适配柜内安装的布局需求。

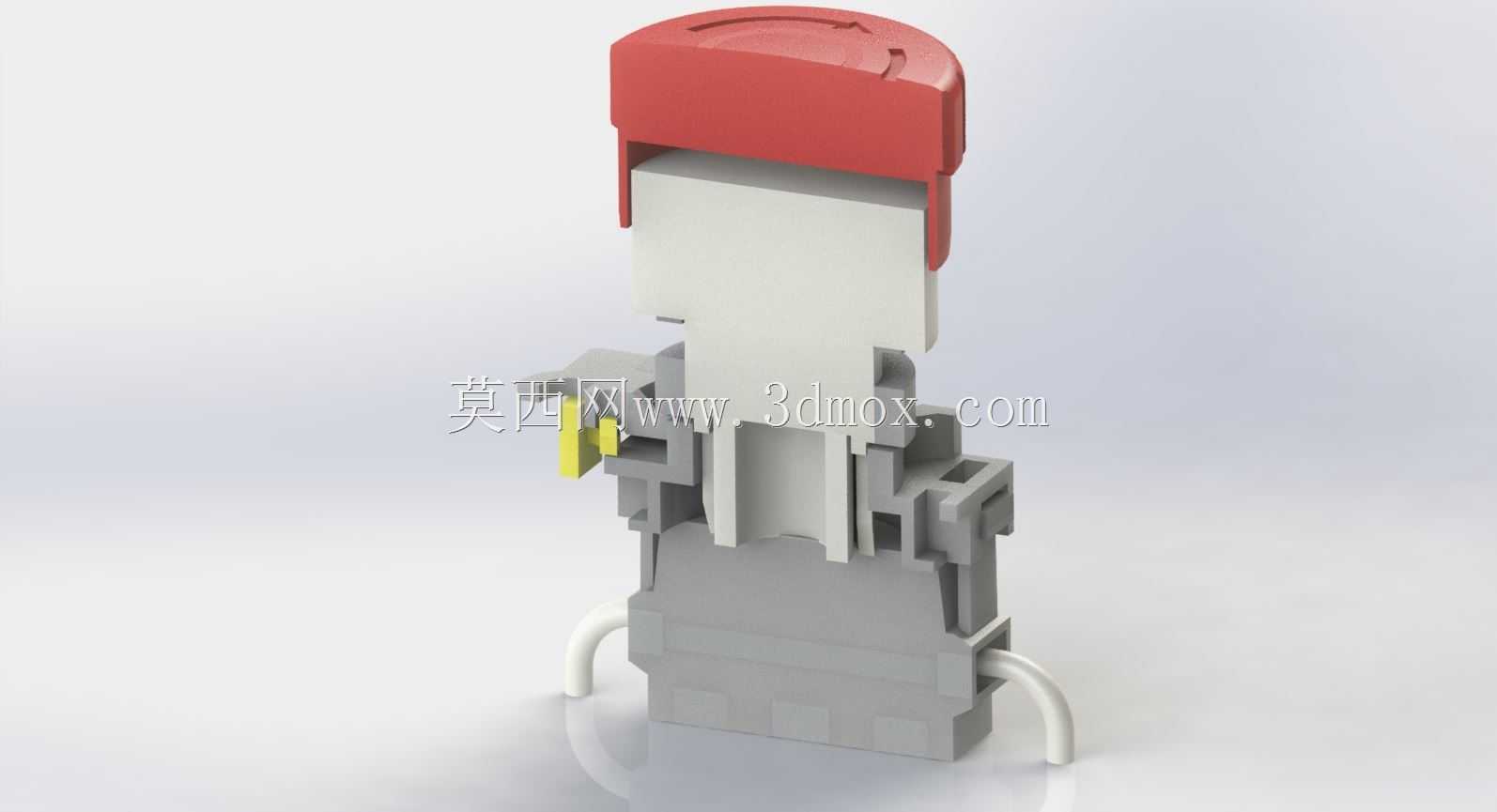

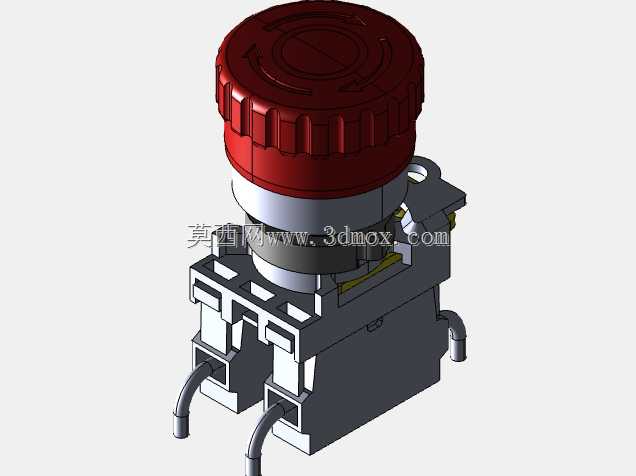

　　在实际选型应用中，这类急停开关可覆盖绝大多数低压工业控制场景，包括输送线控制回路、小型加工设备操作面板、教学实训台、非标自动化设备的安全回路搭建，建模过程中完整还原了内部弹簧、触点、卡扣的配合关系，可直接用于设备的三维布局干涉检查，模拟安装后的操作空间预留是否充足，避免实际装配时出现按钮与周边部件距离过近、触发时被遮挡干涉的问题。模型同时还原了开关的安装边界尺寸，包括本体的长宽高尺寸、接线端的伸出长度、按钮按下后的行程距离，在做电气柜布局设计时，可直接导入装配体验证柜内走线空间、面板安装后的突出高度是否符合设备的外观设计要求，无需额外测量实物尺寸。

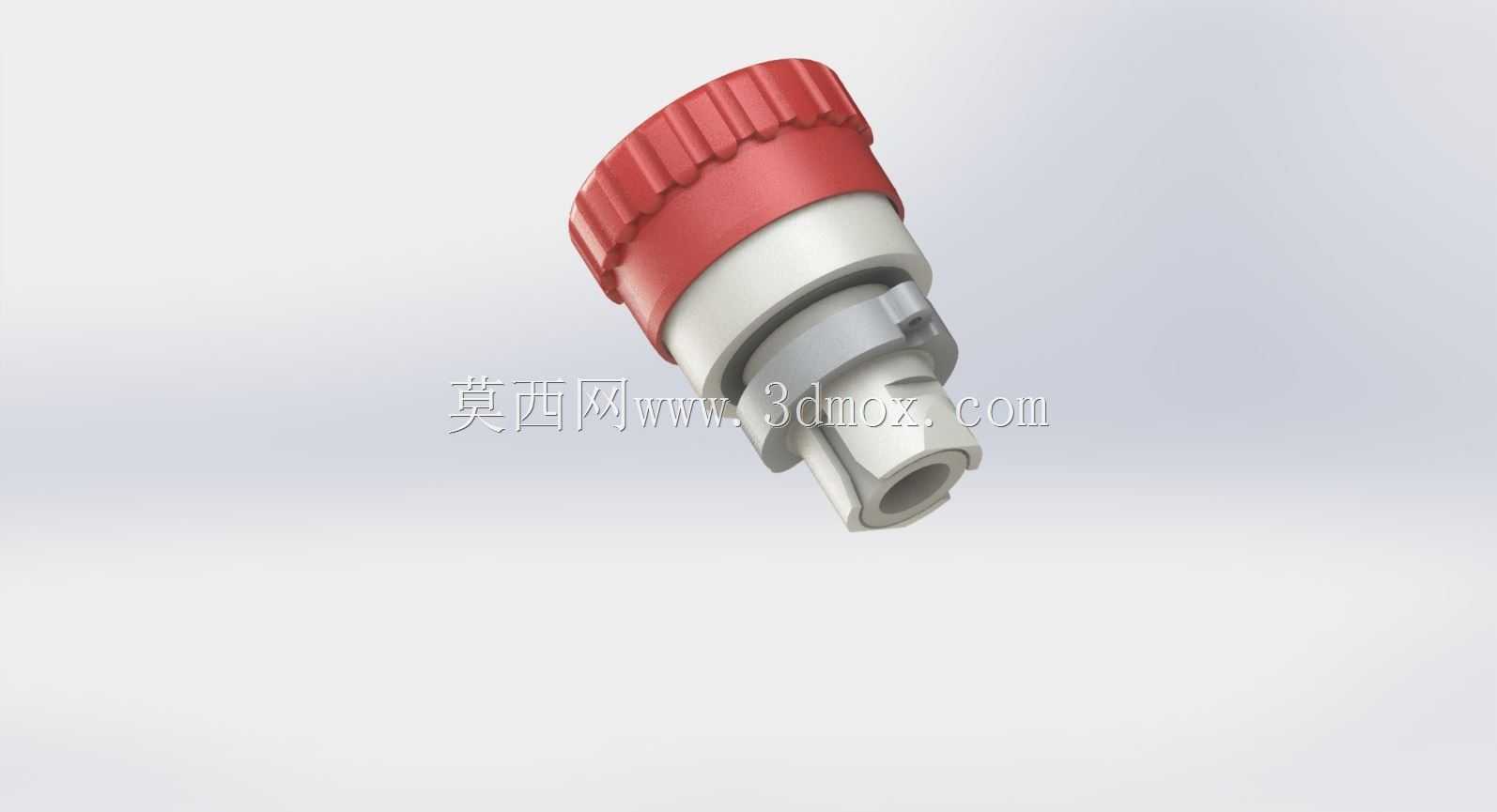

　　不同于一体化结构的急停开关，这款模块化设计的产品在维护时可单独更换触点模块或按钮头，无需拆除整个开关的接线，大幅降低现场维护的时间成本，塑料本体的抗冲击性能可满足常规工业场景的使用要求，正常拍压触发不会出现本体开裂、按钮碎裂的问题，扭转复位的阻尼感设计适中，既不会因为振动出现意外复位，也不会因为阻尼过大导致复位操作困难。在三维建模过程中，所有配合面的公差都按照工业电气元件的通用公差标准设定，装配间隙符合实际生产的装配要求，可用于生成工程图指导零件开模生产，也可用于设备的虚拟调试环节，验证安全回路的触发逻辑与操作路径是否合理。
