四轴重载卡车底盘结构三维设计

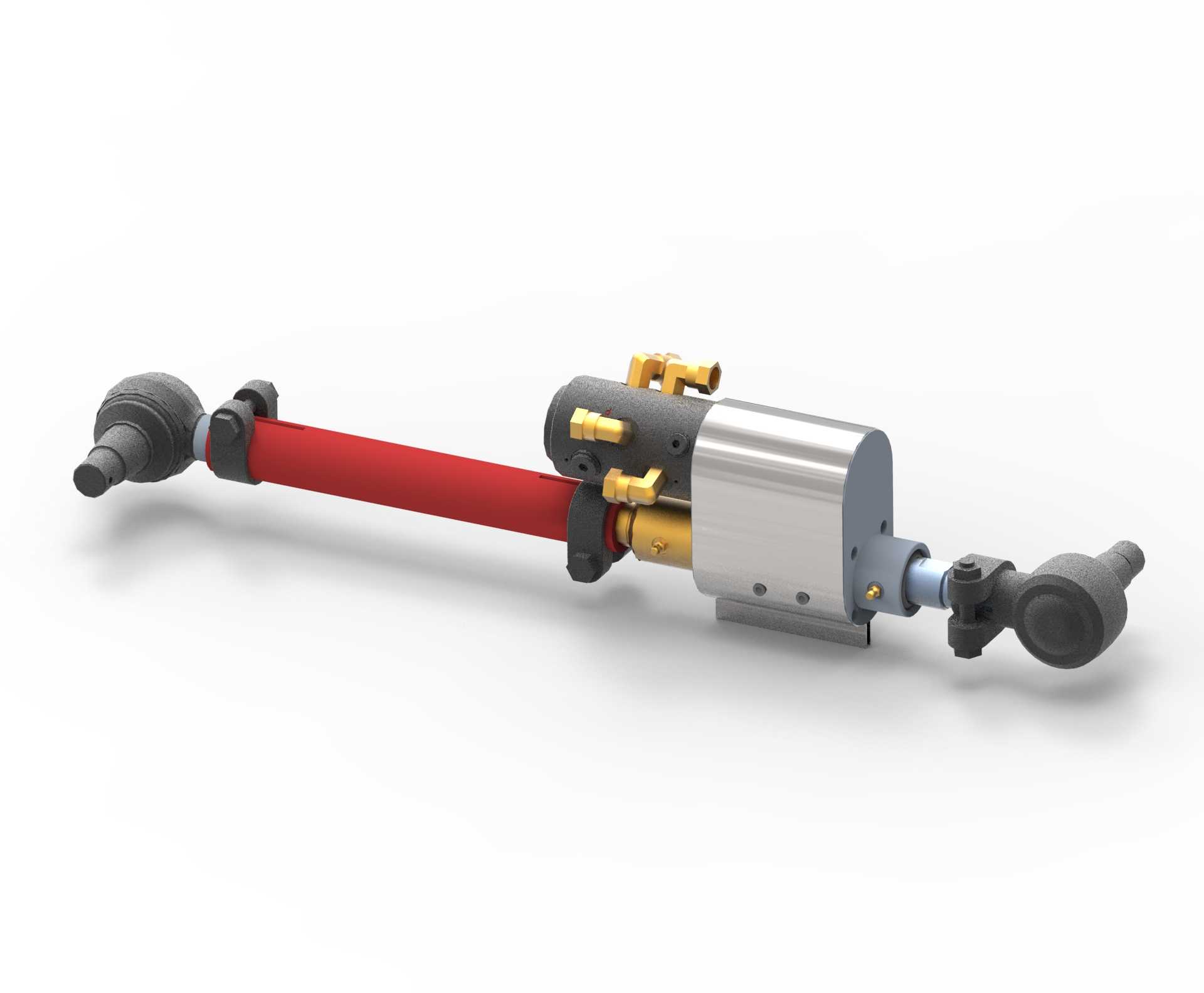

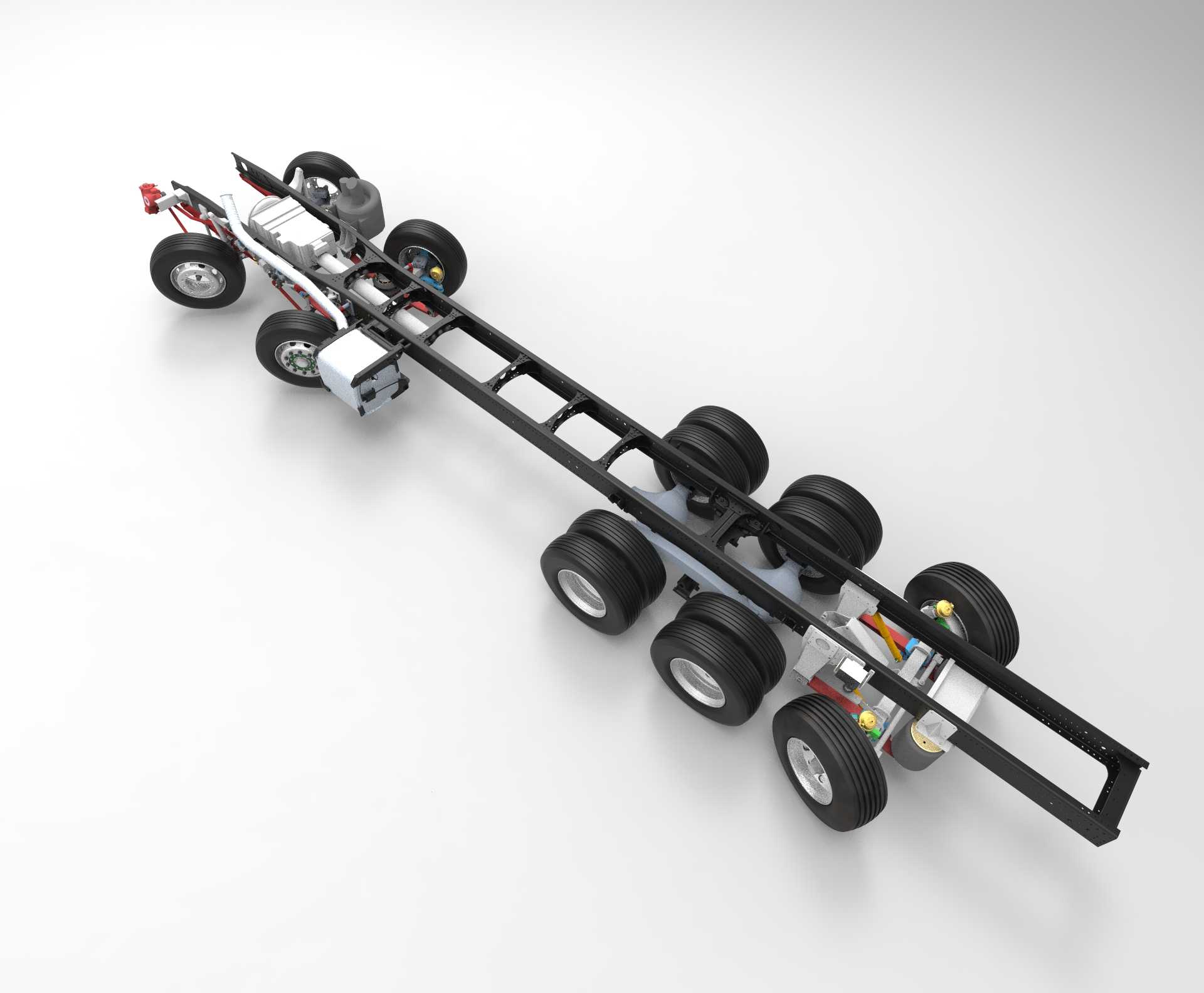

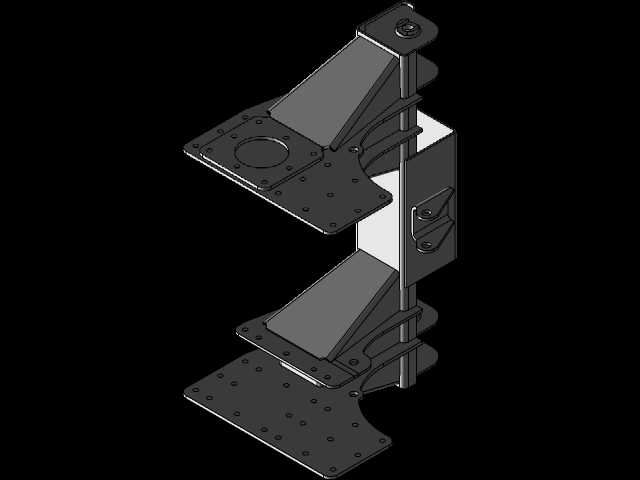

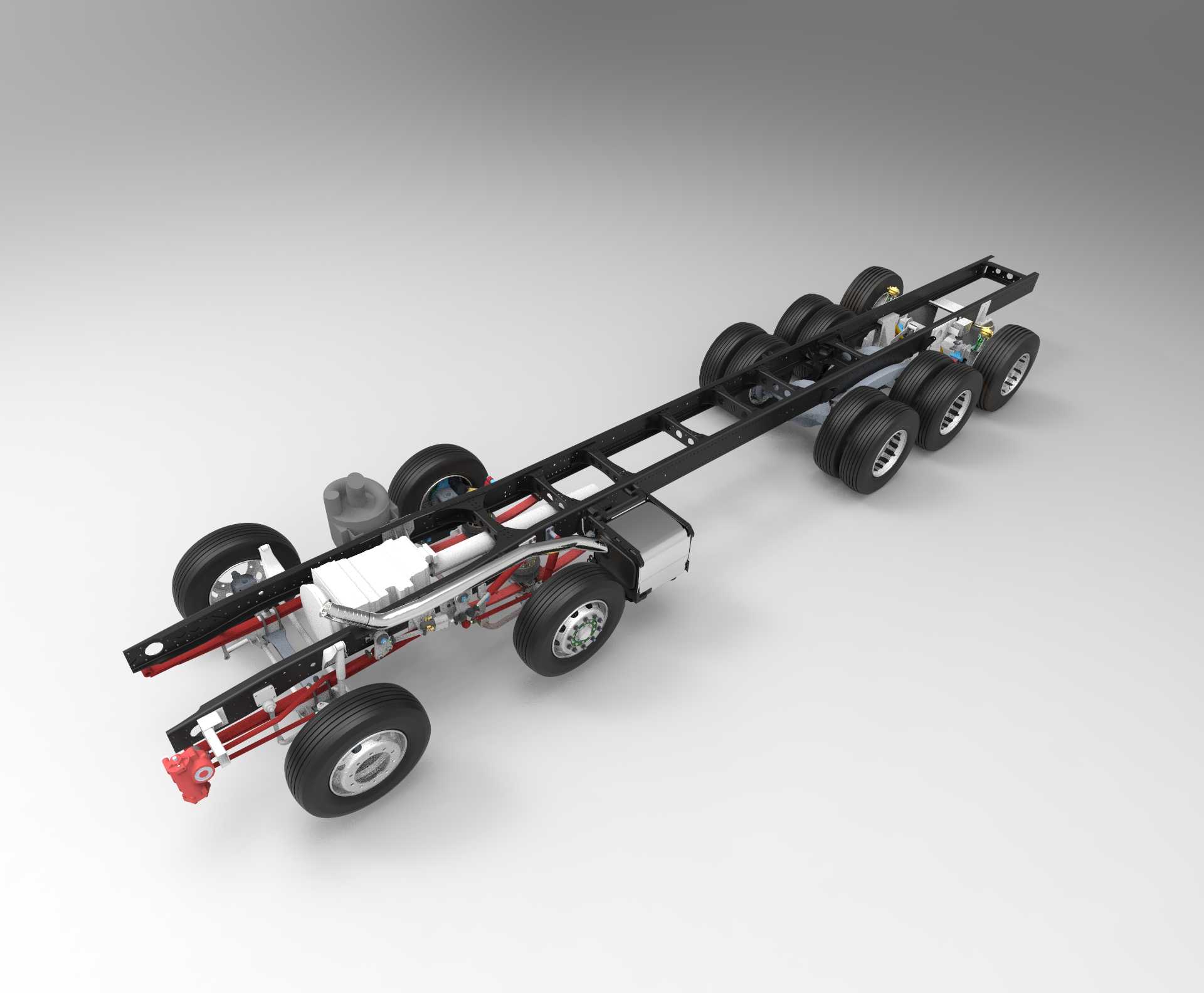

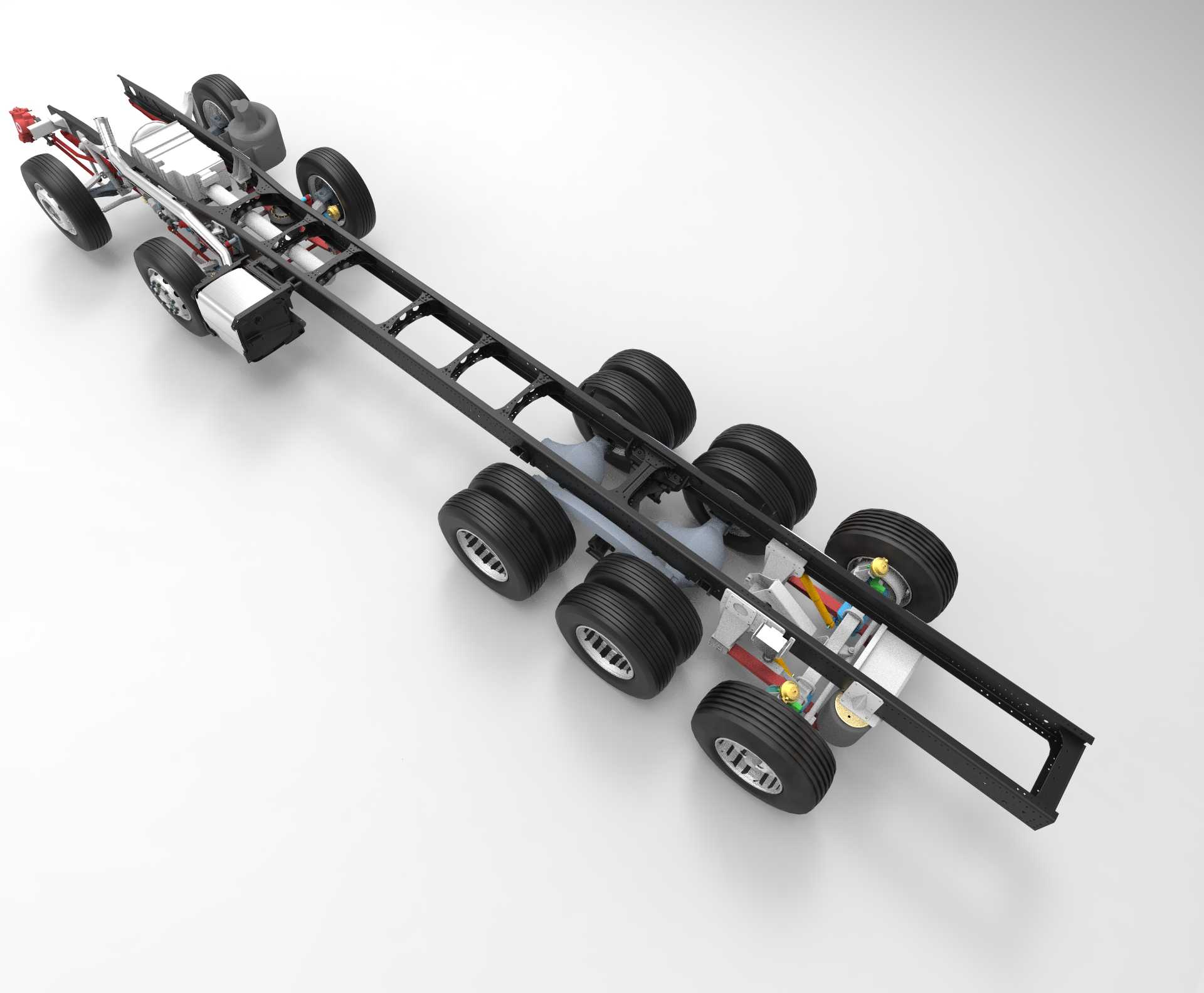

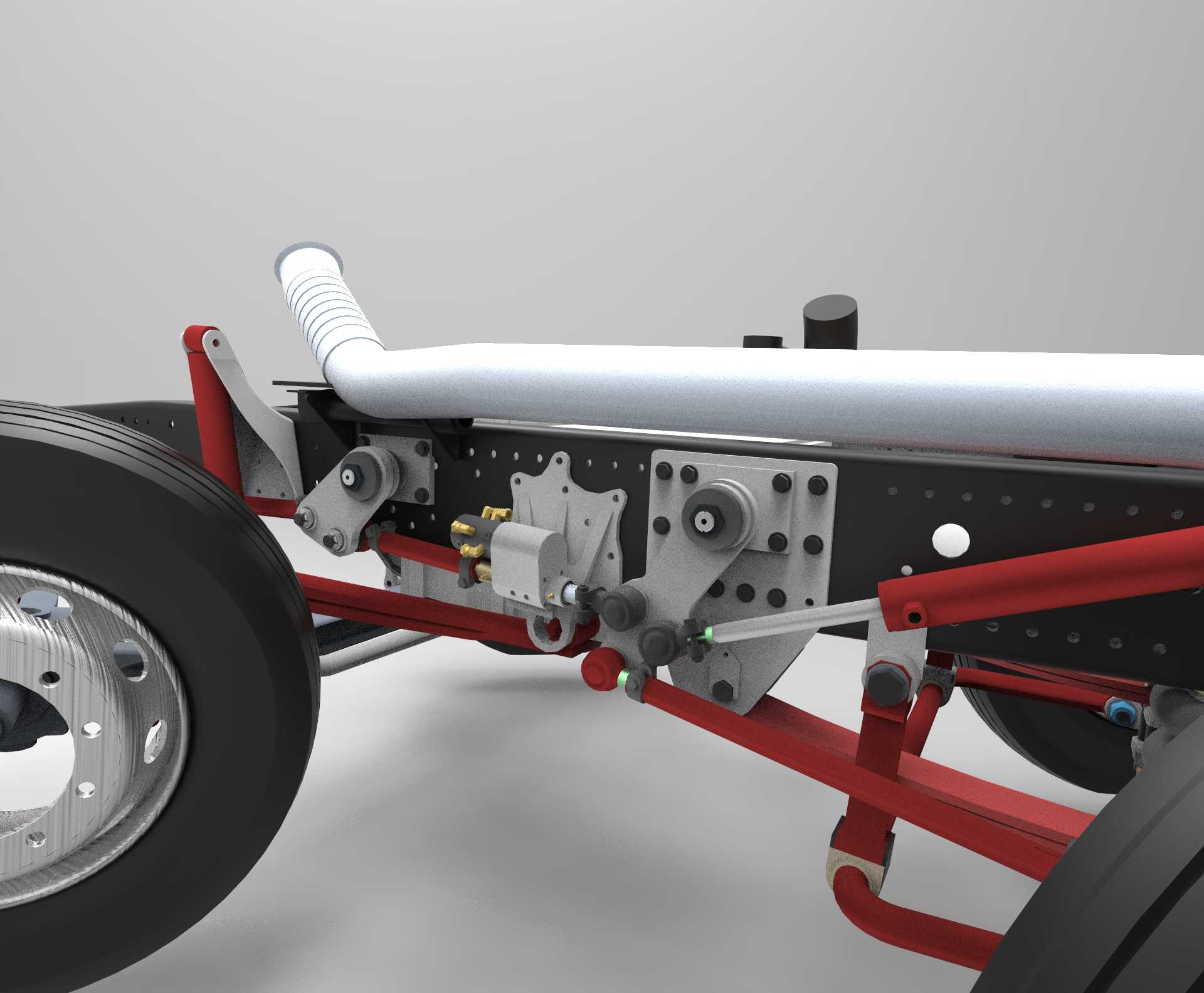

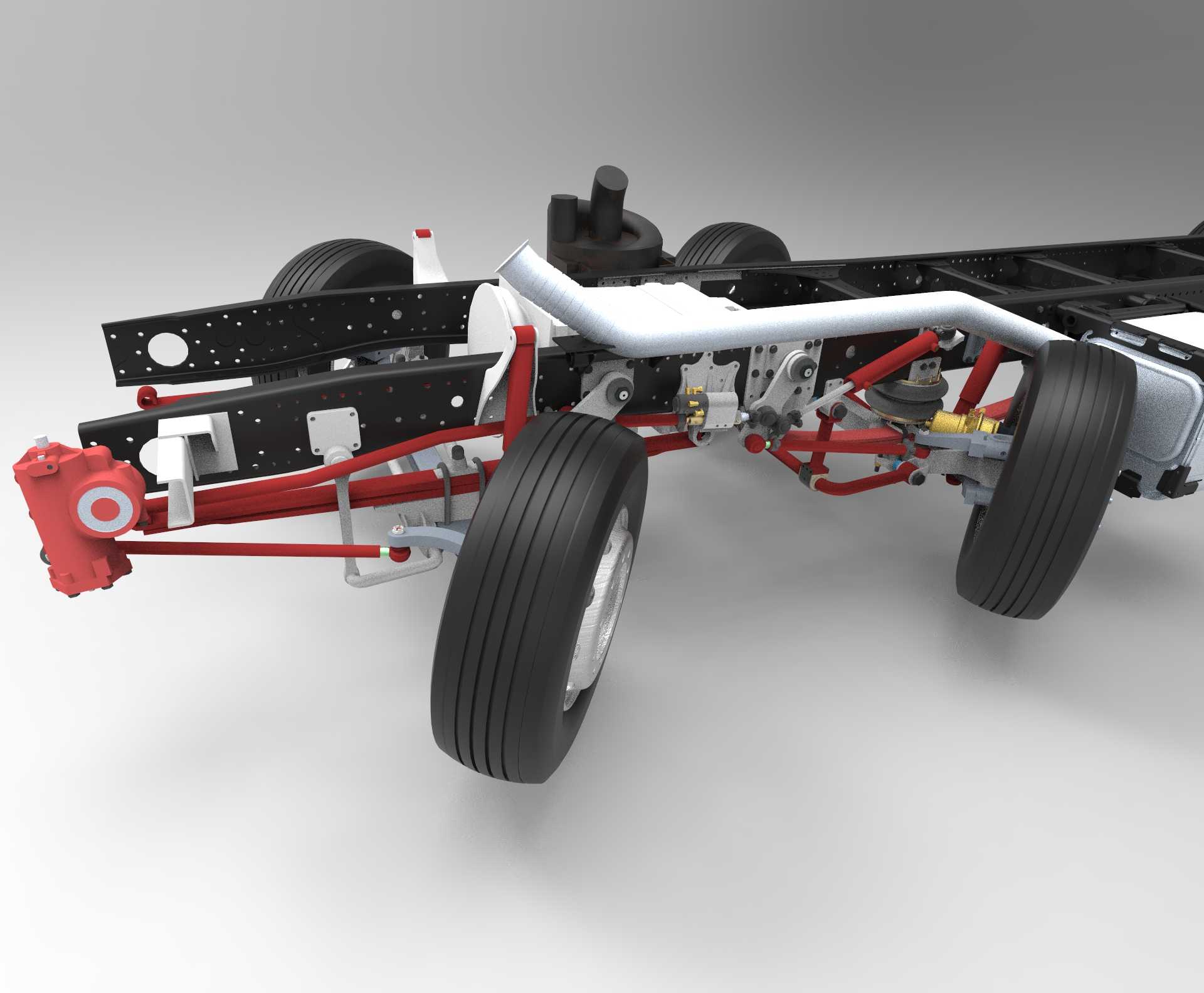

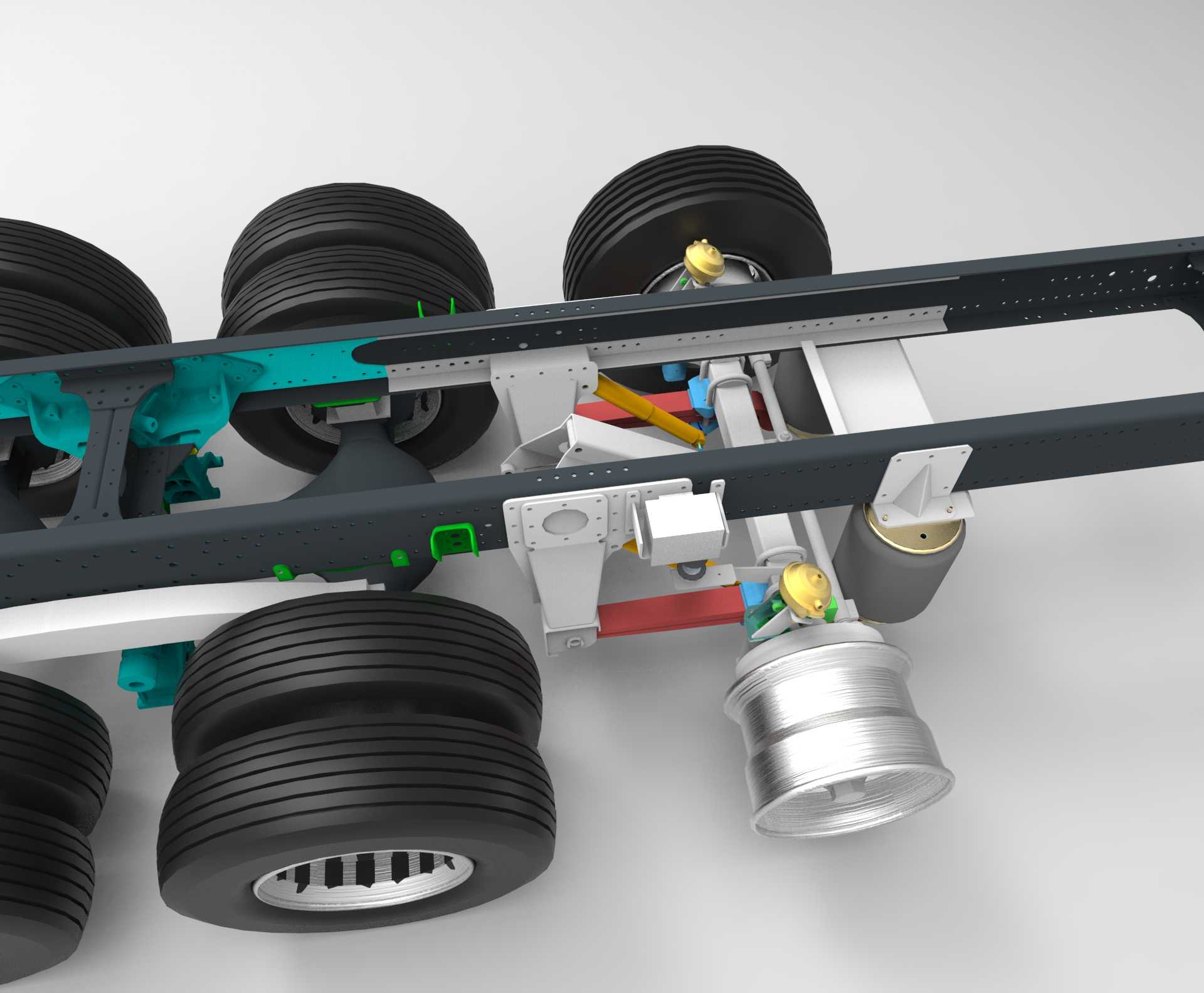

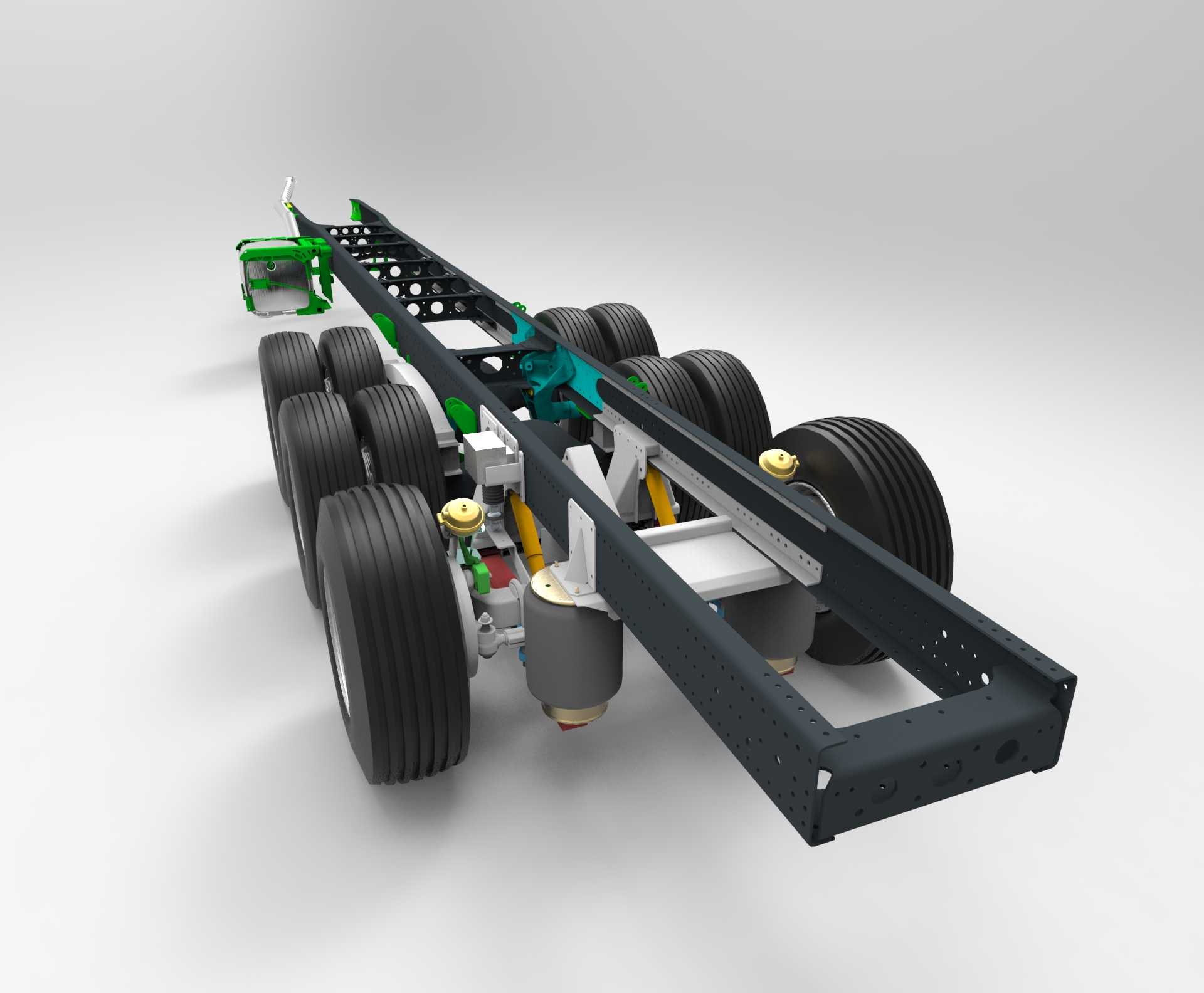

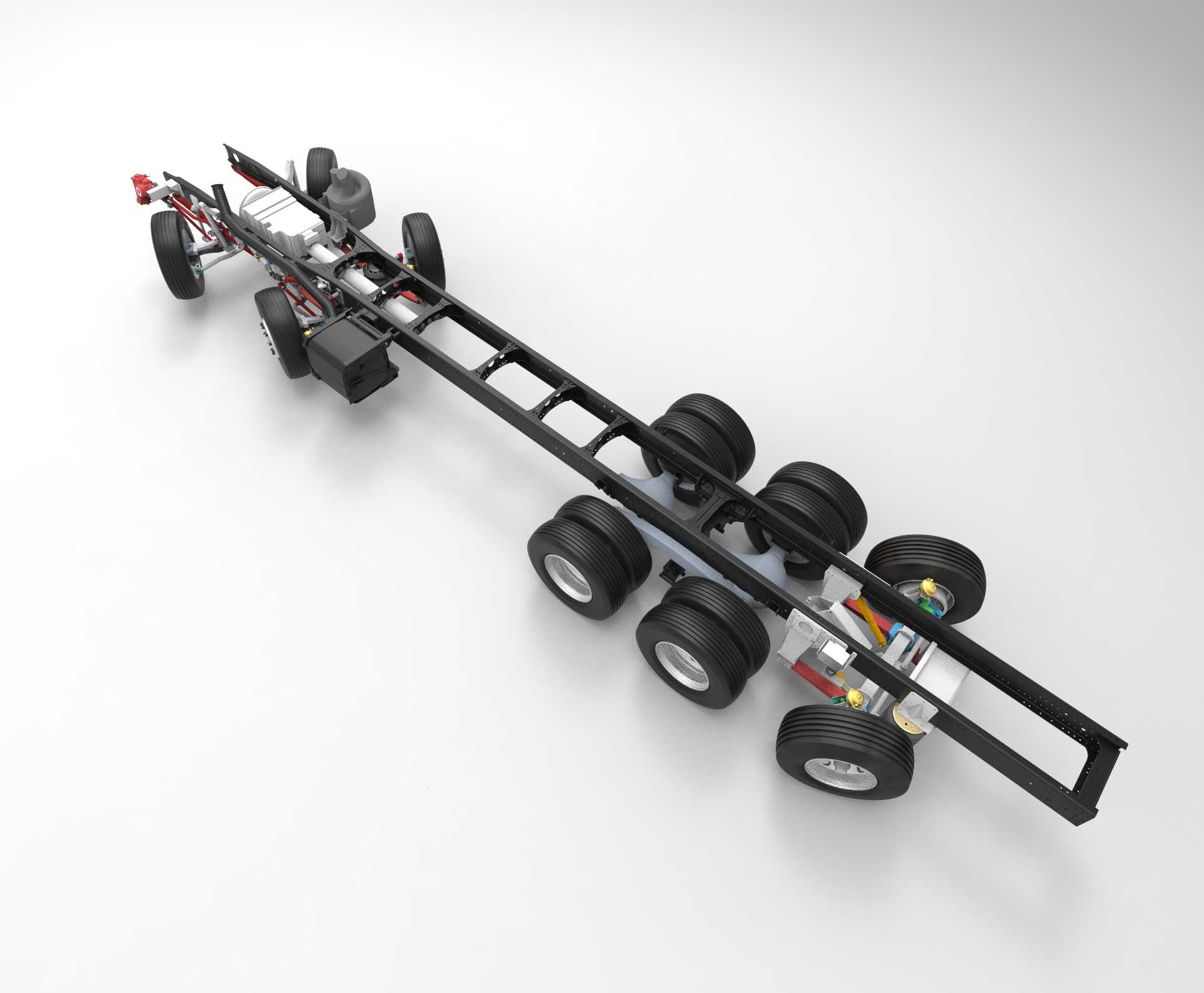

本作品为四轴重型卡车底盘的三维参数化建模成果，建模过程严格遵循商用车底盘设计规范，以真实重载卡车底盘的结构比例为基准完成全零件建模与整机装配。建模阶段优先完成主体纵梁的搭建，采用变截面槽型钢结构作为车架主承载部件，精准还原纵梁上的标准安装孔位、加强筋布局与横梁连接点位，各横梁按照功能区分设计为不同截面结构，分别承担动力总成承载、悬架安装、尾端牵引承载的作用，完整呈现车架的梯型承载框架结构。悬架系统部分还原了重载车型常用的空气悬架结构，包含空气弹簧、减震阻尼筒、推力杆、稳定杆、气囊安装支座等全部细节零件，清晰展示空气悬架与车桥、车架的连接逻辑，四组车桥按照前转向桥、后驱动承载桥的布局依次排布，轮胎采用重载子午线轮胎的纹理建模，还原多轮胎并装的重载配置特征。底盘前部预留了动力总成的安装空间，建模还原了前悬置支架、转向机安装位的结构细节，各类管线、线束的排布走向也做了示意性建模，完整呈现底盘系统的装配层级关系。材质与渲染阶段，车架主体采用哑光黑高强度钢材材质，空气弹簧采用深色橡胶材质搭配顶部金属安装盖板，减震筒做金属镀铬与橡胶防尘套的材质区分，推力杆、稳定杆采用合金结构钢材质，轮胎采用耐磨橡胶材质搭配金属轮辋，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果图能够清晰区分不同功能部件，直观展示底盘的结构层次。设计过程中重点考量了多轴底盘的载荷分配逻辑，各车桥的安装位置、悬架的行程空间、部件之间的运动间隙都经过校验，确保结构符合工程设计逻辑，可作为商用车底盘结构教学、改装设计参考、结构展示的三维素材使用，完整呈现了重载四轴卡车底盘的核心结构特征与装配关系。
