饲料辊压成型加工设备结构设计

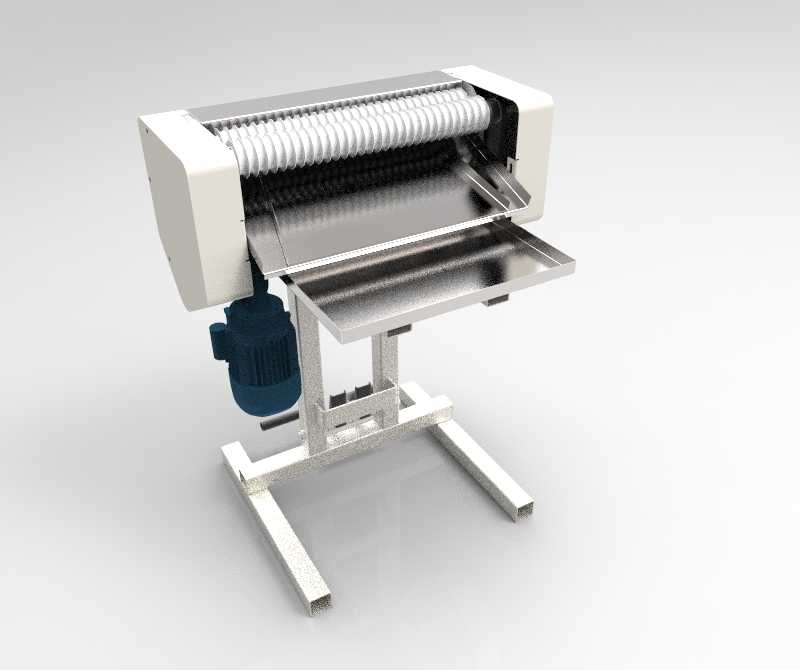

　　这款辊压式成型设备主要面向畜禽饲料、水产颗粒饲料的规模化加工场景，可将混合均匀的粉状饲料原料通过对辊挤压成型为规整的条状或颗粒状坯料，适配中小型饲料加工厂、养殖合作社自配饲料加工点的生产需求，也可经过局部参数调整后用于部分食品原料、化工粉料的压制成型工序。设备整体采用立式落地布局，底部为双支脚槽钢焊接机架，支脚沿设备长度方向平行排布，安装时无需额外浇筑复杂地基，仅需通过膨胀螺栓将支脚底面与硬化地面固定即可，机架支脚间距预留了常规液压叉车的插腿空间，方便车间内转场移位，整体安装占地长度约1.2米、宽度约0.7米，操作面高度适配成年操作人员站立作业的舒适区间，无需额外配置垫高工作台。设备核心成型单元为平行排布的齿形对辊结构，

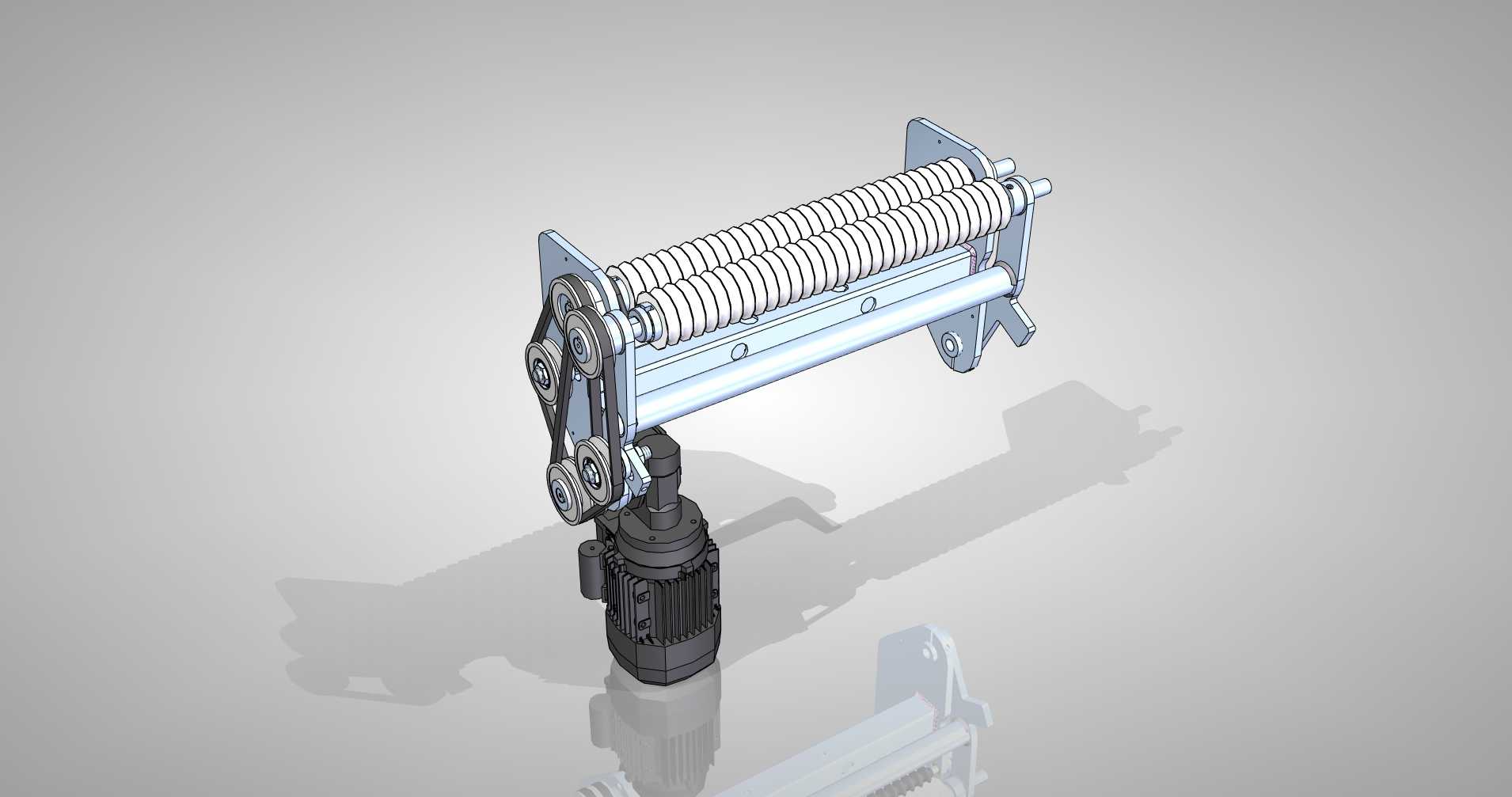

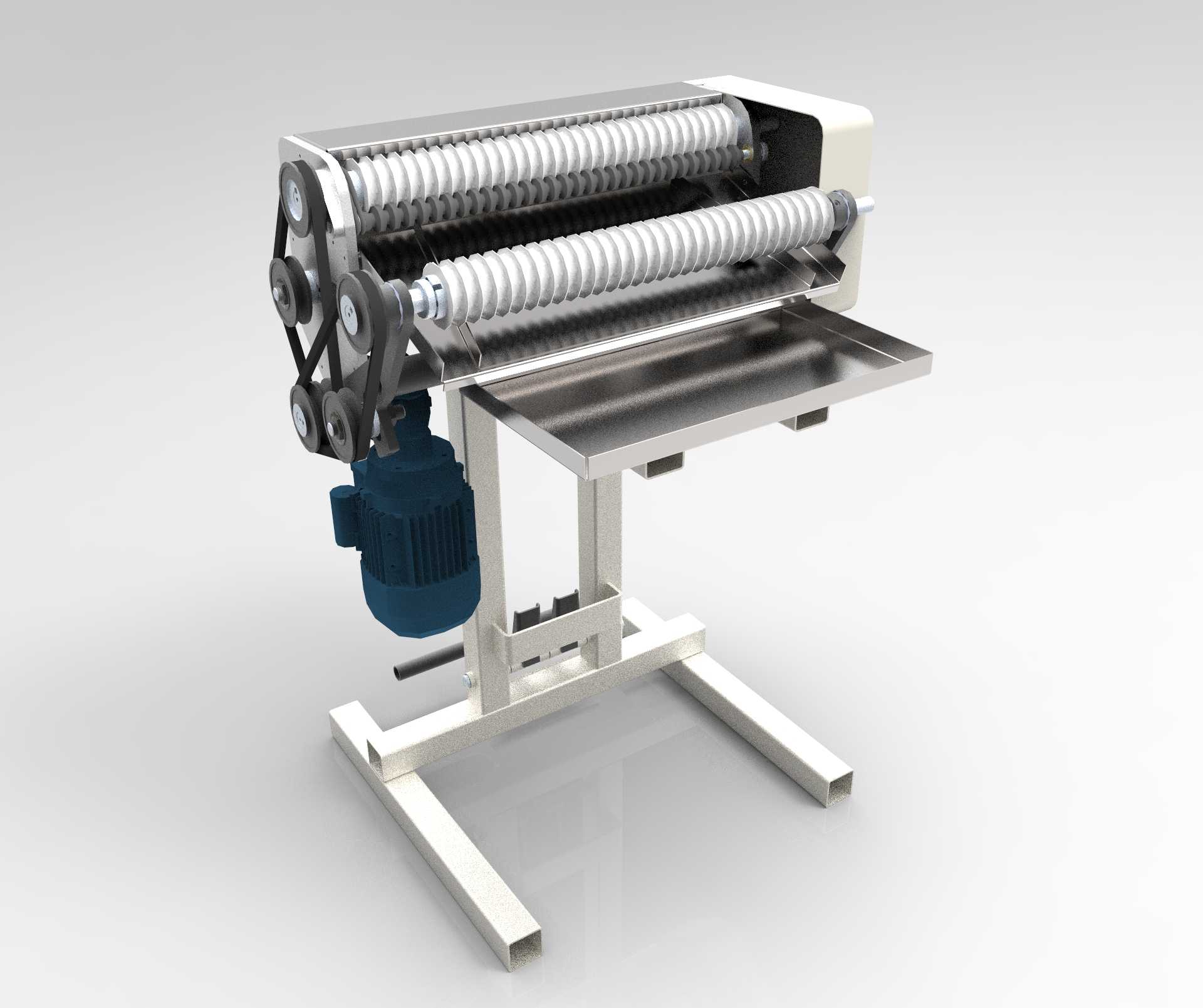

　　两辊间隙可通过侧端调节机构微调，以适配不同粒径要求的成型产品，辊体上方设置导料挡板，避免粉料从辊体两侧溢出，辊体下方衔接倾斜式不锈钢出料托盘，托盘采用翻边结构设计，成型后的物料可沿托盘斜面顺滑滑落至下方接料容器，托盘与机架采用快拆螺栓连接，日常清理残留物料时无需专用工具即可快速拆卸。驱动单元采用侧装式立式电机布置，电机通过带传动结构连接主动辊轴，主动辊另一端通过齿轮啮合带动从动辊反向同步转动，这种侧装布局既压缩了设备整体宽度方向的尺寸，也避免电机与出料区域产生干涉，同时带传动结构具备过载打滑特性，可在物料混入硬质异物时保护辊齿与传动齿轮不受刚性冲击损坏。设备两侧的护罩采用薄钢板折弯成型，将传动带、齿轮等运动部件完全封闭，

　　仅预留调节手轮的操作孔位，符合机械设备安全防护的基本要求，护罩表面做喷塑处理，兼顾防锈与易清洁的特性。设计过程中优先考虑了饲料加工场景的卫生要求，所有与物料接触的辊面、托盘、导料板均采用304不锈钢材质，避免长期接触潮湿粉料产生锈蚀污染原料，机架焊接处均做打磨圆角处理，无卫生死角，方便生产结束后冲洗清洁。整机的重心落在机架两支脚的中心区域，满载运行时的稳定性经过校核，无需额外配重即可避免振动移位，进料区域的宽度适配常规人工投料与上游螺旋输送机出料的尺寸，可直接衔接前端混合工序的出料端，无需额外定制转接料斗。
