应急车辆用可重密封导向LED指示牌结构

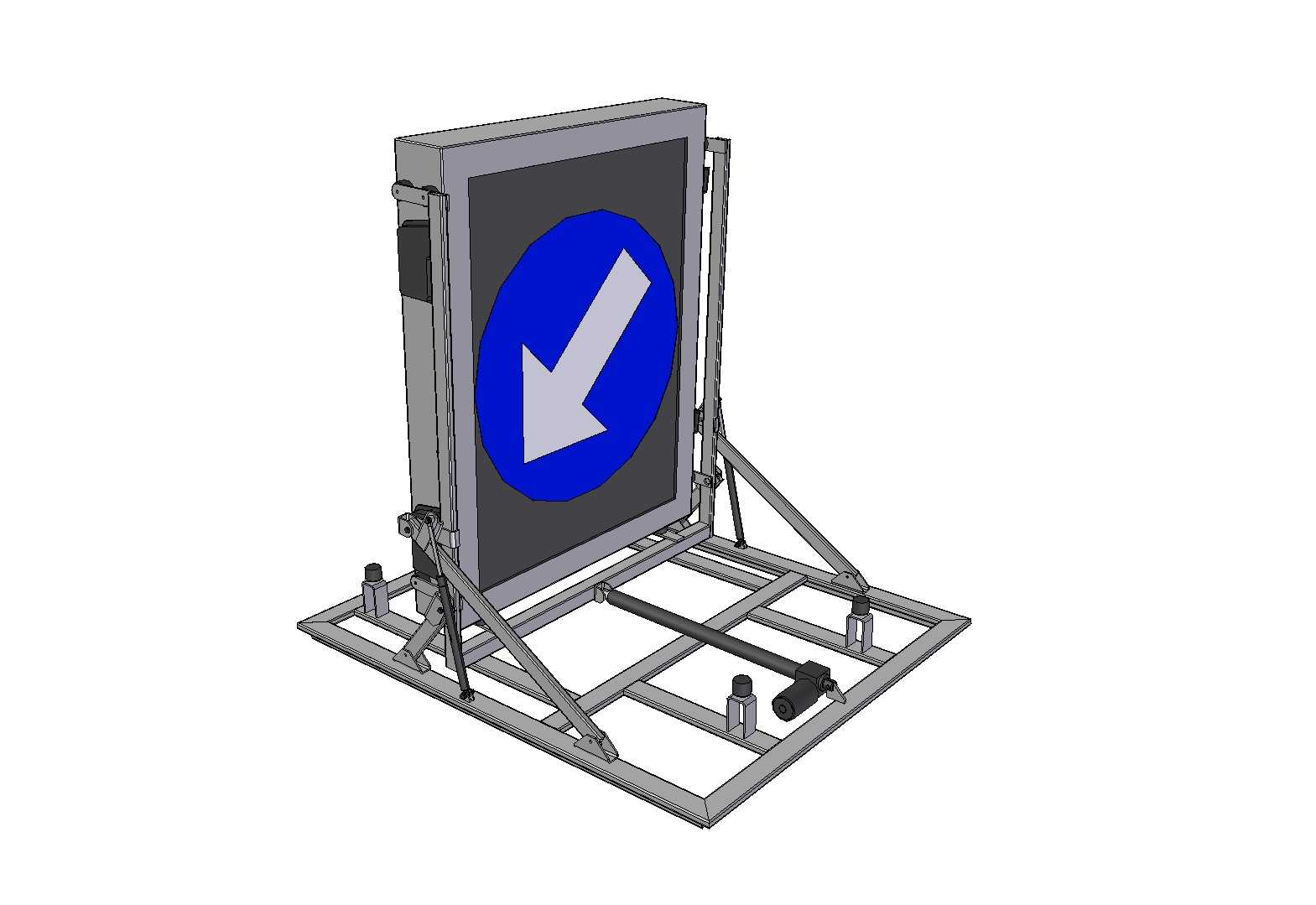

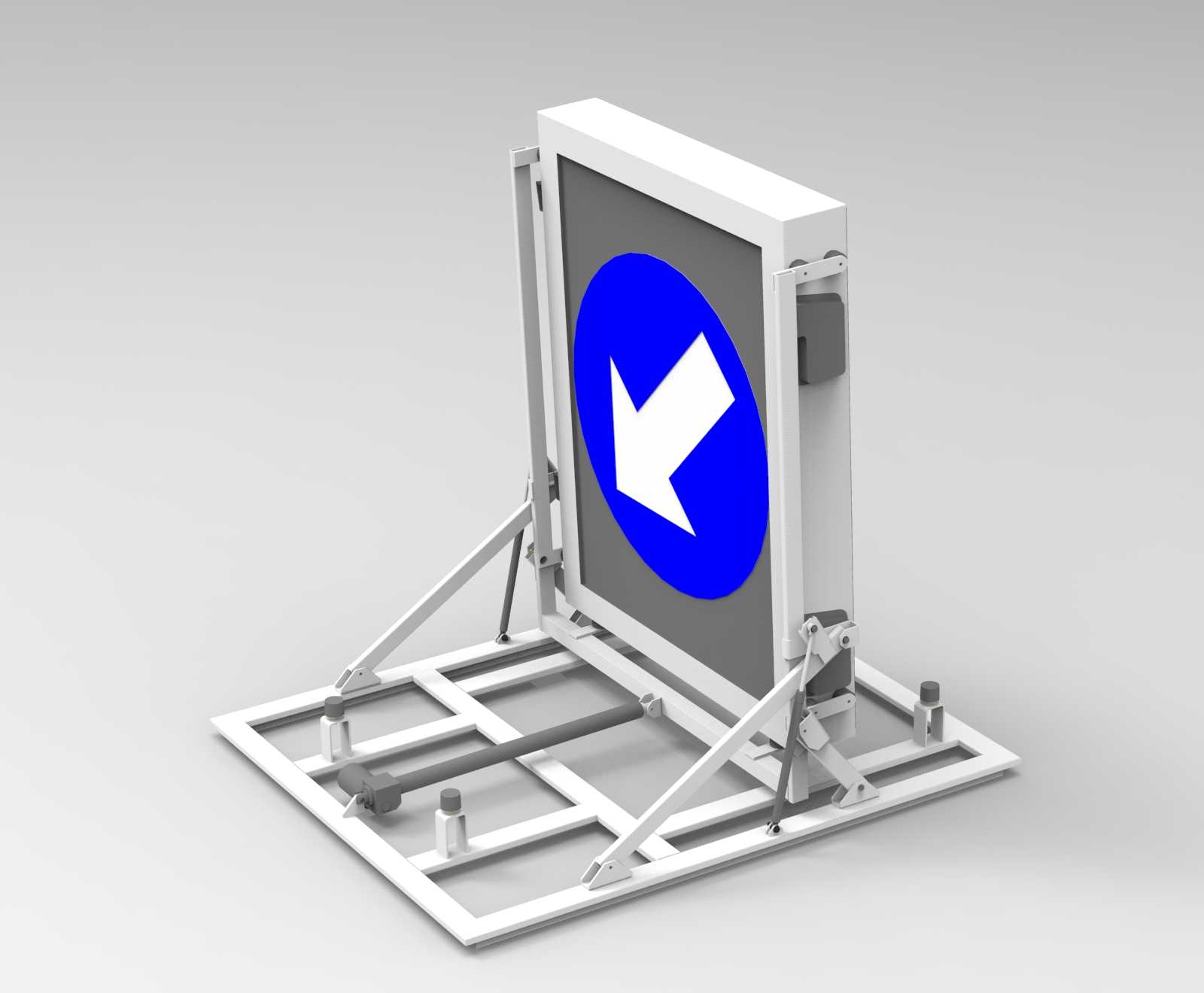

　　这款导向类LED指示装置，主要面向道路应急作业、临时交通管控场景设计，可在事故处置、道路施工、临时改道等场景下为过往车辆提供明确的通行方向指引，避免因视线不清、导向不明引发二次事故或通行拥堵。装置整体采用立式框架支撑结构，底部为型材焊接的矩形安装底座，底座上预留了多组固定安装位，可通过膨胀螺栓直接固定在硬化路面，也可搭配配重块实现无打孔临时布设，适配不同时长的临时作业需求。支撑部分采用斜向三角撑结构连接显示面板与底座，斜撑上设置了角度调节锁紧机构，可根据现场布设位置的视线高度、道路坡度调整显示面板的俯仰角度，确保过往车辆驾驶员在150米外即可清晰识别标识内容。显示面板采用密封式箱体结构，面板与箱体边框之间设置了整圈密封胶条，

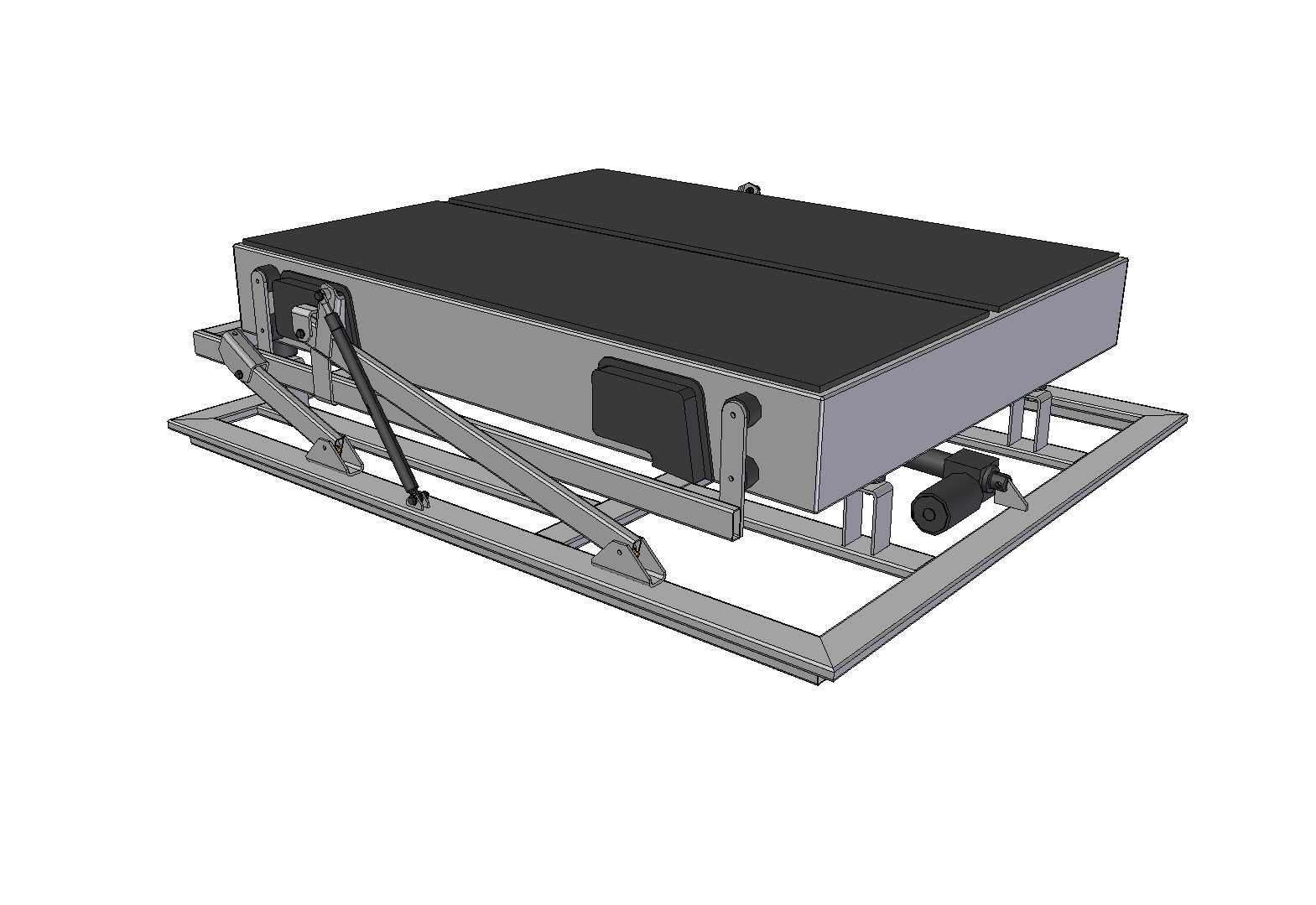

　　配合箱体上的快拆锁紧结构，可在内部LED模组维护后快速重新密封，满足户外雨天、扬尘环境下的长期使用要求，避免雨水、粉尘进入箱体内部损坏电路元件。面板正面的导向标识采用高透耐磨的PC材质覆盖，内部LED光源采用漫反射排布，即使在正午强光直射下也不会出现标识反光看不清的问题，夜间低光环境下光源亮度均匀无暗区，不会对驾驶员造成眩光干扰。设计过程中优先考虑了装置的拆装便捷性，底座与支撑框架、显示面板之间均采用快拆销轴连接，无需专用工具即可完成整体拆解，拆解后各部件可平整叠放，单台装置拆解后可放入普通工程车辆的储物舱，方便多作业点转场运输。结构受力层面，底座框架采用矩形钢管焊接成型，斜撑与底座、面板的连接点均做了加强筋补强，

　　可抵御8级大风下的侧向风压，不会出现倾覆、面板晃动的问题。面板箱体的边角均做了圆弧过渡处理，避免布设、搬运过程中尖锐边角磕碰造成人员受伤，箱体侧面预留了防水接线口，可直接外接现场临时供电线路，也可搭配外置蓄电池模块实现无外接电源场景下的持续工作。
