商用车驱动后桥总成结构设计

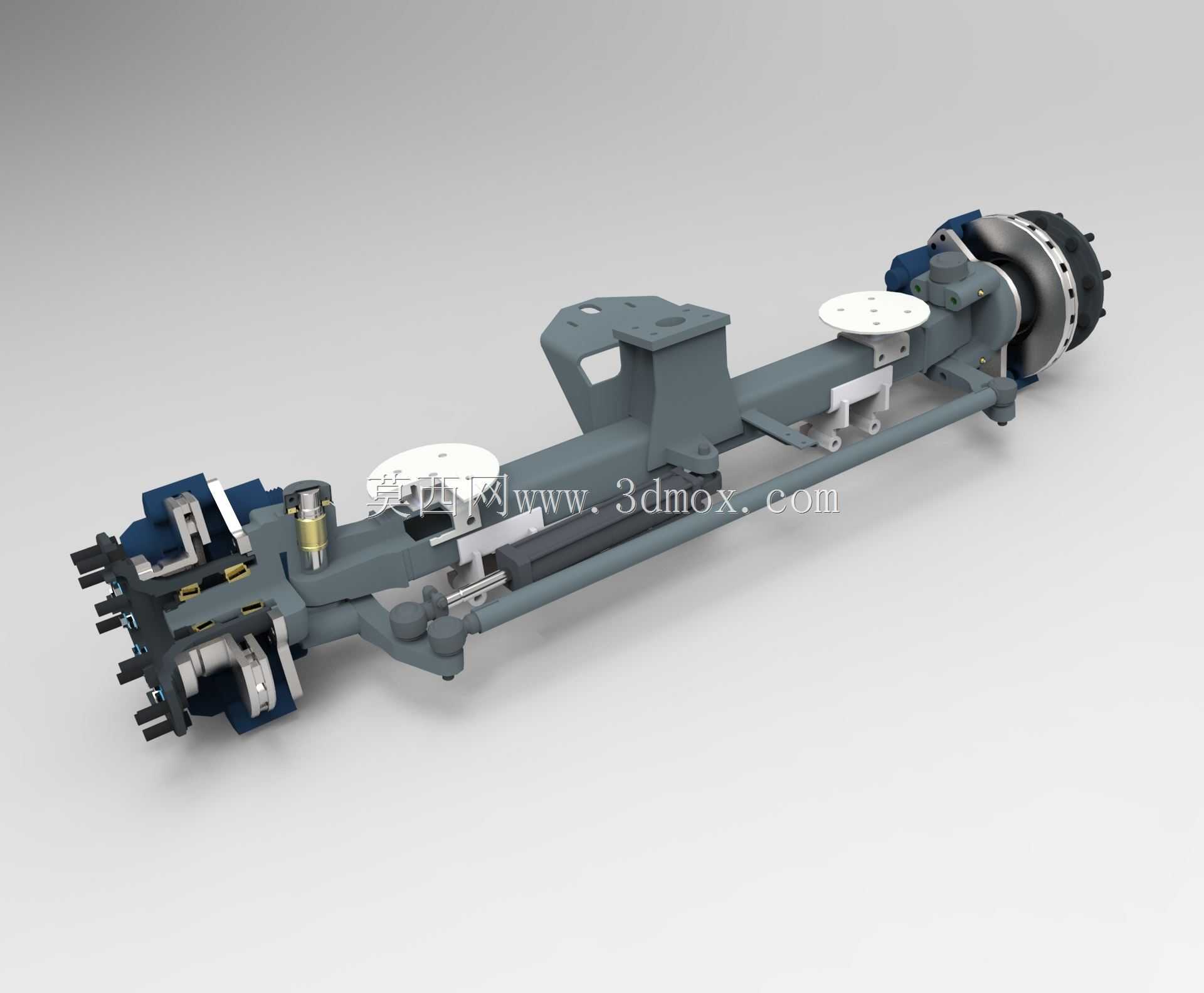

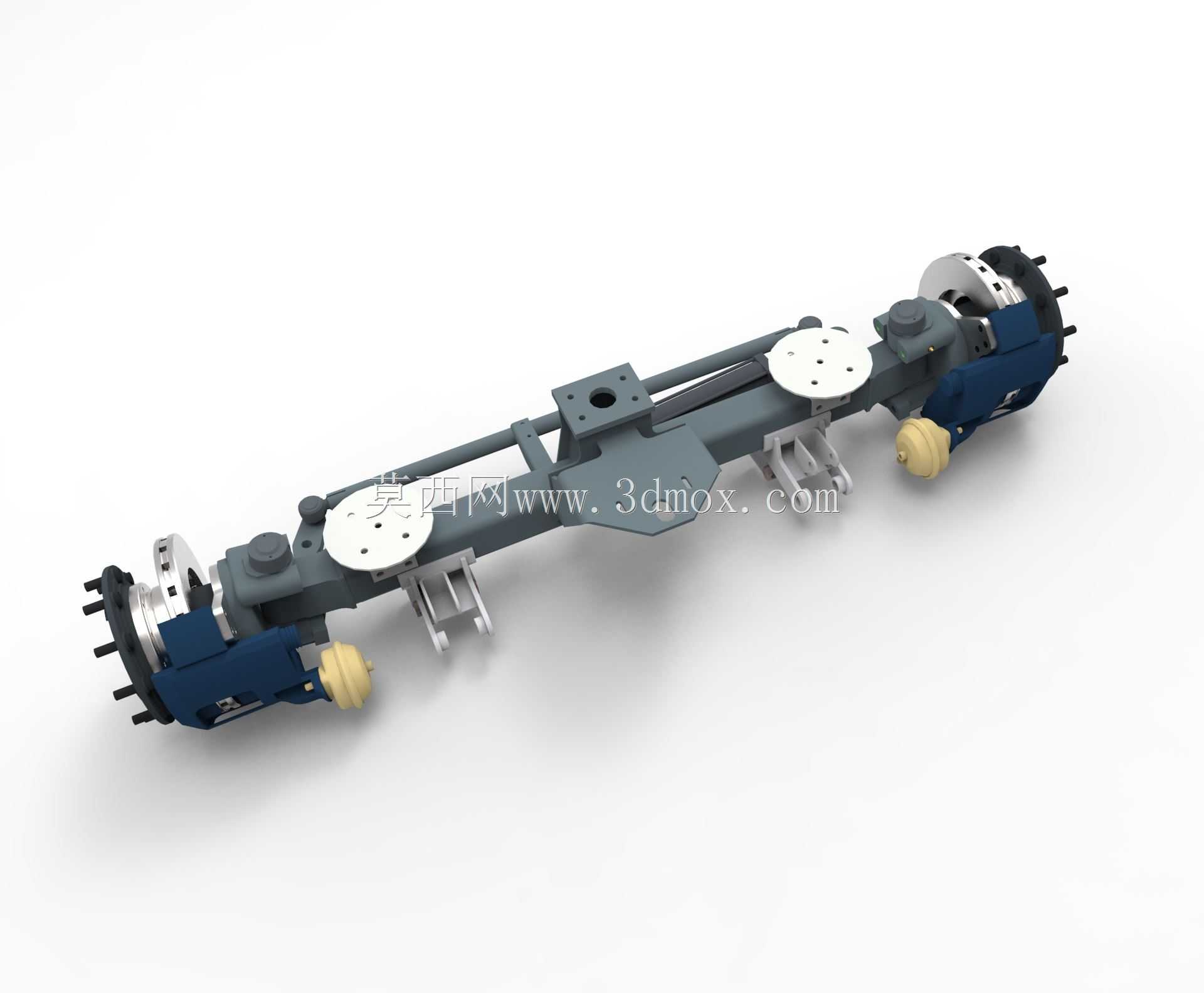

该后轴作为商用车底盘核心承载传动部件，主要应用于轻中型货运车辆、客运中巴以及专用作业车辆的底盘传动系统中，布置于车辆底盘后部区域，承担着承载车身载荷、传递动力输出、实现行车制动的核心作用，是车辆行驶系统中连接两侧车轮、匹配悬挂与车架的关键总成。在实际车辆运行过程中，该后轴需要同时承受垂直方向的满载载荷、车辆加减速时的纵向冲击力、转向工况下的横向侧倾力，还要将传动轴传递来的动力经主减速、差速机构分配至两侧车轮，同时集成盘式制动结构实现行车过程中的减速与驻车动作，保障车辆行驶的稳定性与安全性。从功能特性来看，该后轴采用整体式桥壳结构设计，桥壳主体选用高强度合金钢材质，通过一体化铸焊结合的工艺成型，既保证了足够的抗弯抗扭强度，又合理控制了总成自重，避免不必要的簧下质量增加影响行驶平顺性。桥身中部预留主减速器安装腔体，两侧轴管通过过盈压装与桥壳主体连接，轴管端部预留轮毂轴承安装位、制动卡钳固定支座，同时在桥身上方设计有空气悬挂或钢板弹簧的安装支座，匹配不同车型的悬挂配置需求，桥身侧面预留制动气室、ABS传感器的安装点位，可适配常规气制动以及带防抱死功能的制动系统配置。设计过程中优先考虑了安装边界的通用性，桥身两侧安装支座的孔位间距、中心高度均参考主流商用车底盘的安装标准设计，可直接替换同吨位级别的传统后桥总成，无需对车架悬挂结构做额外改装。两端的轮毂单元采用集成化设计，将轮毂轴承、制动盘、轮辋连接法兰整合为一体，减少了装配环节的零件数量，降低后期维护的拆装难度。制动卡钳采用浮动钳盘式结构，相比传统鼓式制动拥有更好的散热性能与制动线性度，在长下坡频繁制动的工况下可有效降低制动热衰退风险，提升重载工况下的行车安全。桥身上方的两个圆形安装座为空气弹簧的支撑位，适配空气悬挂车型的配置需求，可根据车辆载荷自动调节车身高度，兼顾空载行驶的平顺性与重载状态下的承载能力。整体结构的布局充分考虑了底盘布置的空间需求，桥身下方预留足够的传动轴跳动空间，避免车辆颠簸过程中传动轴与桥壳发生运动干涉，所有外接管路、线路的固定点均沿桥身侧面布置，走线整齐且便于后期检修，各运动部件之间预留足够的安全间隙，在最大转向角、最大悬架跳动行程下均不会出现部件磕碰的情况。
