便携式PVC片材半自动手持焊接设备

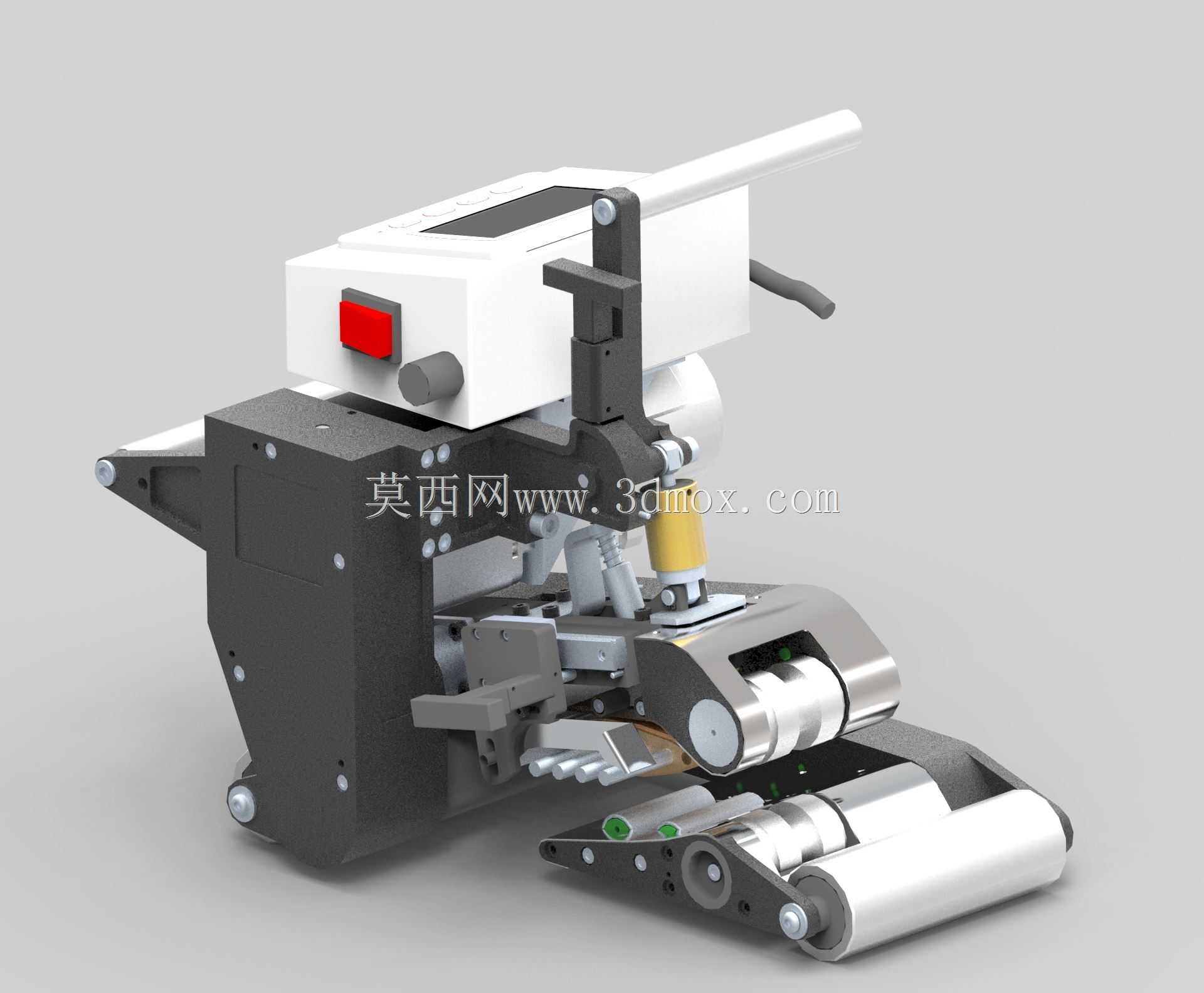

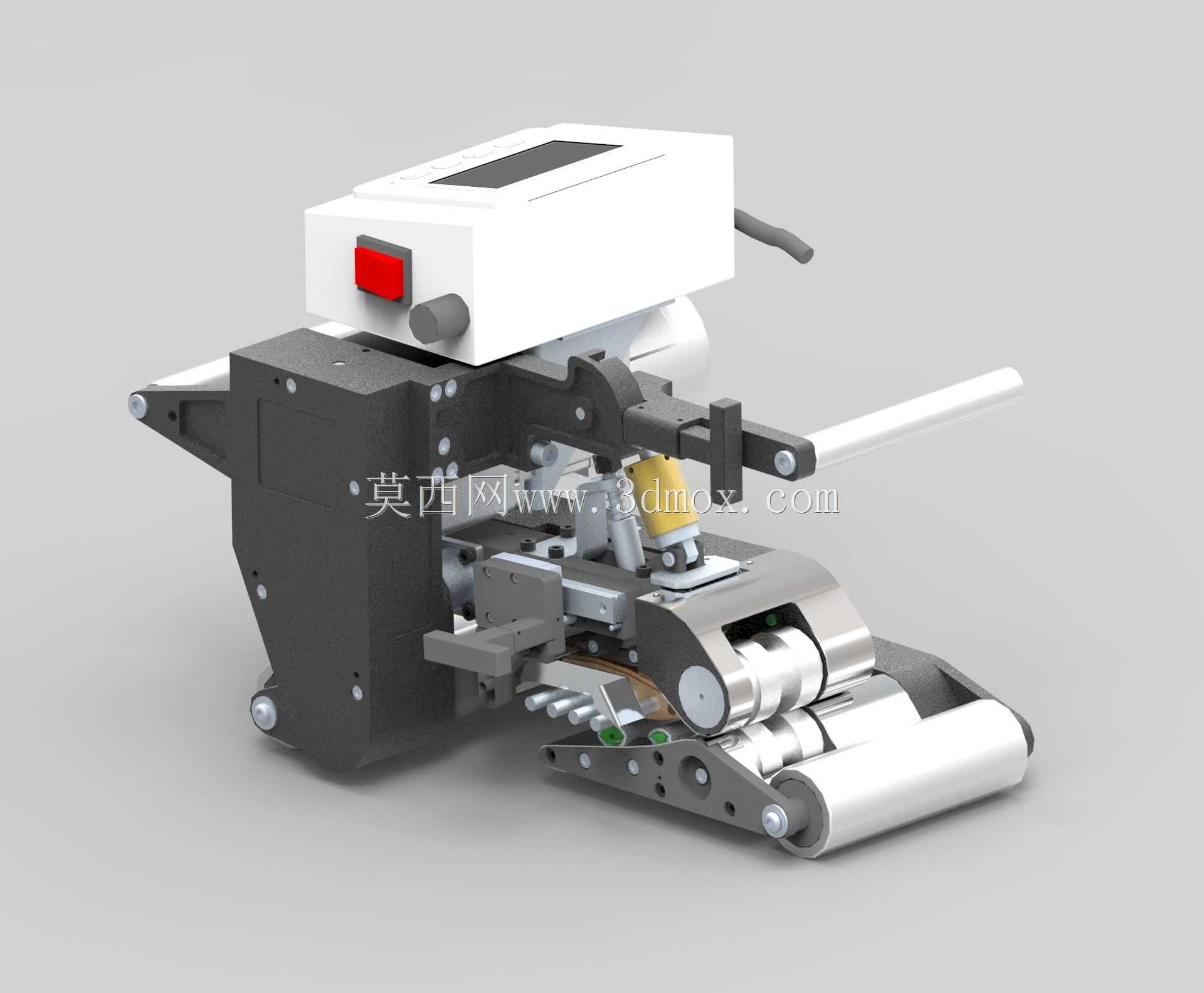

这款PVC片材手工焊接设备，主要面向广告喷绘、篷布加工、防水卷材施工、软质PVC包装制品生产等场景的现场作业需求，适配厚度0.2mm至2mm的软质、半硬质PVC片材拼接、封边、局部补焊作业，尤其适合小批量加工、现场施工、异形构件焊接等无法适配大型全自动焊接生产线的作业场景，能够替代传统的热风枪手工焊接作业，大幅降低操作人员的技能门槛，提升焊接质量的一致性。设备整体采用手持便携化设计思路，整体结构分为上部的控制主机单元、中部的传动送料单元、下部的焊接压合执行单元三个功能模块，控制主机单元集成了温度调节、焊接速度调节、电源开关与急停控件，操作人员单手握持设备手柄即可完成全部操作，无需额外搭配工作台或固定工装，可直接在待加工工件表面移动作业。传动送料单元采用双组包胶滚轮结构，滚轮表面做防滑纹理处理，能够平稳牵引PVC片材匀速通过焊接区域，避免片材偏移、起皱导致的焊接虚边、漏焊问题，送料速度可根据片材厚度、环境温度在0.5m/min至5m/min区间无级调节，适配不同工况下的焊接需求。焊接执行单元集成了加热模组与压合滚轮，加热模组采用内热式陶瓷加热芯，升温速度快，温度控制精度可达±5℃，能够根据PVC材质特性稳定维持焊接温度，避免温度过高导致的片材烫穿、焦糊，或是温度不足导致的粘接强度不够；压合滚轮采用耐高温硅胶材质，焊接过程中能够将受热软化的PVC片材均匀压合，保证焊缝平整、粘接强度均匀，焊缝宽度可通过更换不同规格的压合导向件在10mm至30mm区间调整，满足不同强度要求的焊接作业。设备整体外形紧凑，长度控制在380mm以内，宽度160mm，高度220mm，整机重量控制在4.2kg，长时间手持作业不易产生疲劳，设备底部的焊接作业面做了平整化处理，能够在平面、弧面、转角等不同形态的工件表面稳定移动，作业过程中无需额外预留大尺寸安装空间，仅需预留设备移动的操作空间即可，既可以在车间内固定工位使用，也可以携带至户外施工现场完成高空、狭小空间内的焊接作业。设备的操作手柄做了人体工学弧度设计，握持区域包裹防滑绝缘橡胶，操作控件全部布置在手指可触及的范围内，作业过程中无需换手即可完成参数调整、启停操作，设备的加热区域做了多层隔热防护，避免作业过程中操作人员误触烫伤，同时设备内置过热保护电路，当加热温度超过设定阈值时会自动切断加热电源，提升作业过程的安全性。相较于传统的手工热风焊接，这款设备能够自动完成送料、加热、压合的全流程动作，操作人员仅需扶持设备沿焊缝轨迹匀速移动即可，焊接完成的焊缝强度可达母材强度的80%以上，焊缝平整无毛刺，无需后续打磨处理，能够大幅提升PVC片材焊接的作业效率与成品质量，降低对操作人员的技能要求，即使是没有丰富焊接经验的操作人员，经过简单培训即可完成高质量的焊接作业。
