甲虫级格斗机器人专用行走轮结构设计

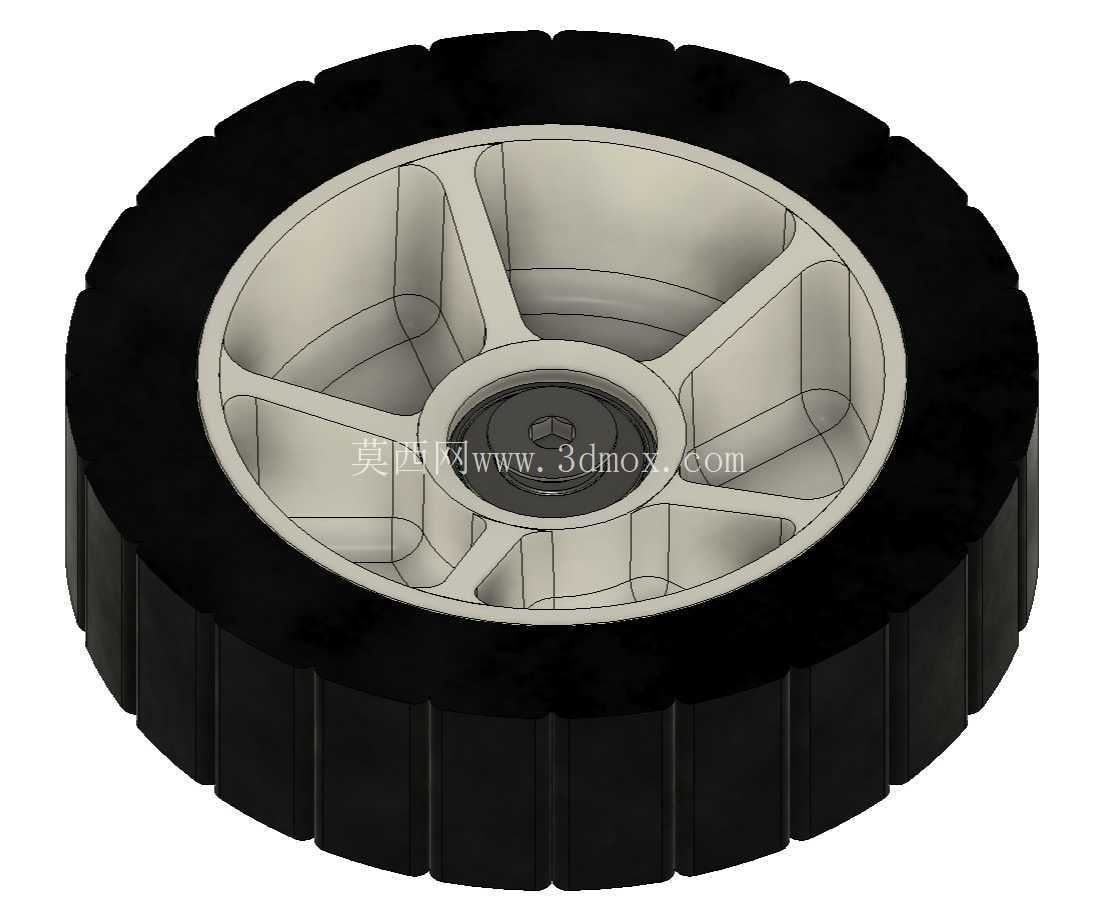

　　这款行走轮主要面向1.5公斤级甲虫类格斗机器人的行走机构设计，这类小型格斗机器人在竞技场景中需要频繁承受碰撞冲击、瞬时加减速带来的扭矩载荷，同时还要兼顾场地抓地力与自身重量控制，行走轮的性能直接影响机器人的移动灵活性与对抗稳定性。从结构分层来看，外层采用带周向防滑齿槽的橡胶材质胎体，齿槽沿轮体圆周均匀分布，在竞技场地的常见材质表面，比如磨砂PVC、木质擂台板上，能有效增大接触摩擦力，避免急停、转向、撞击对手时出现打滑空转的问题；橡胶材质本身具备一定的形变缓冲能力，当机器人受到侧向撞击或者从一定高度跌落时，胎体可以吸收部分冲击能量，减少冲击直接传递到内部传动结构，保护同步带轮、输出轴等核心传动部件不受损。

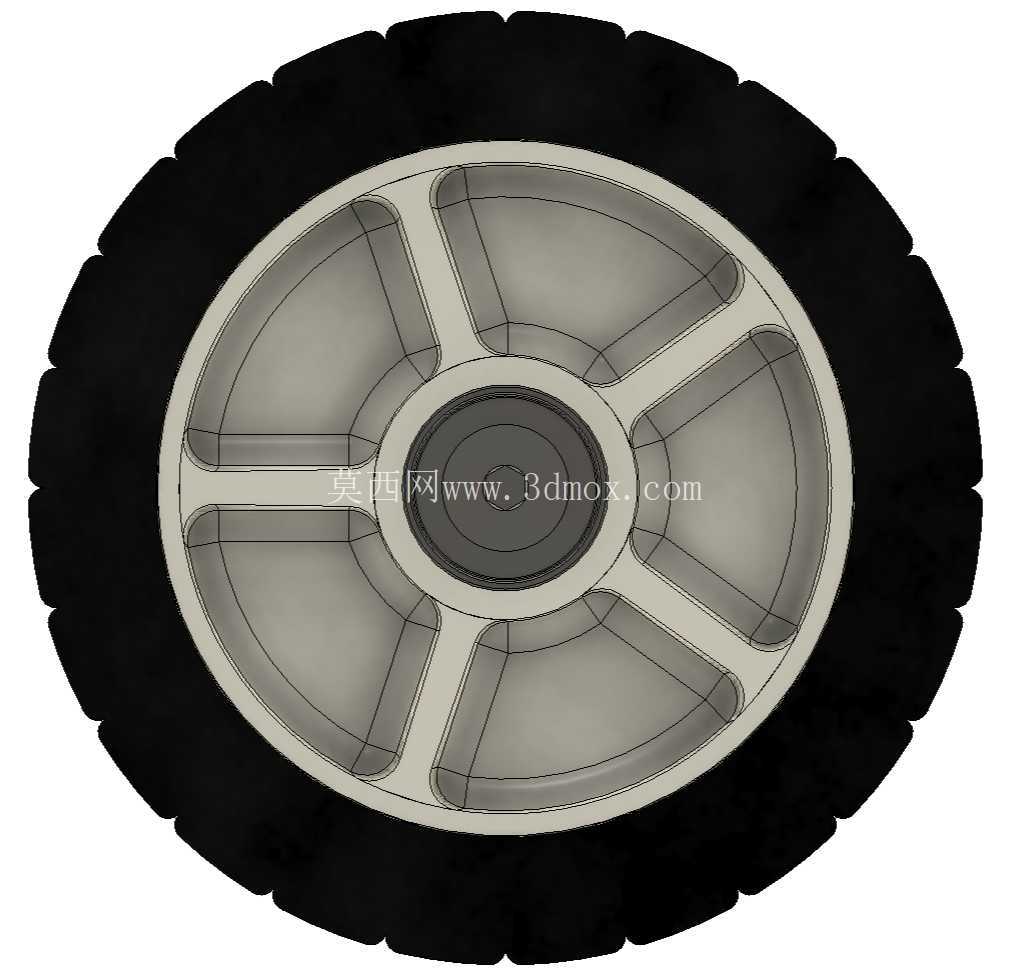

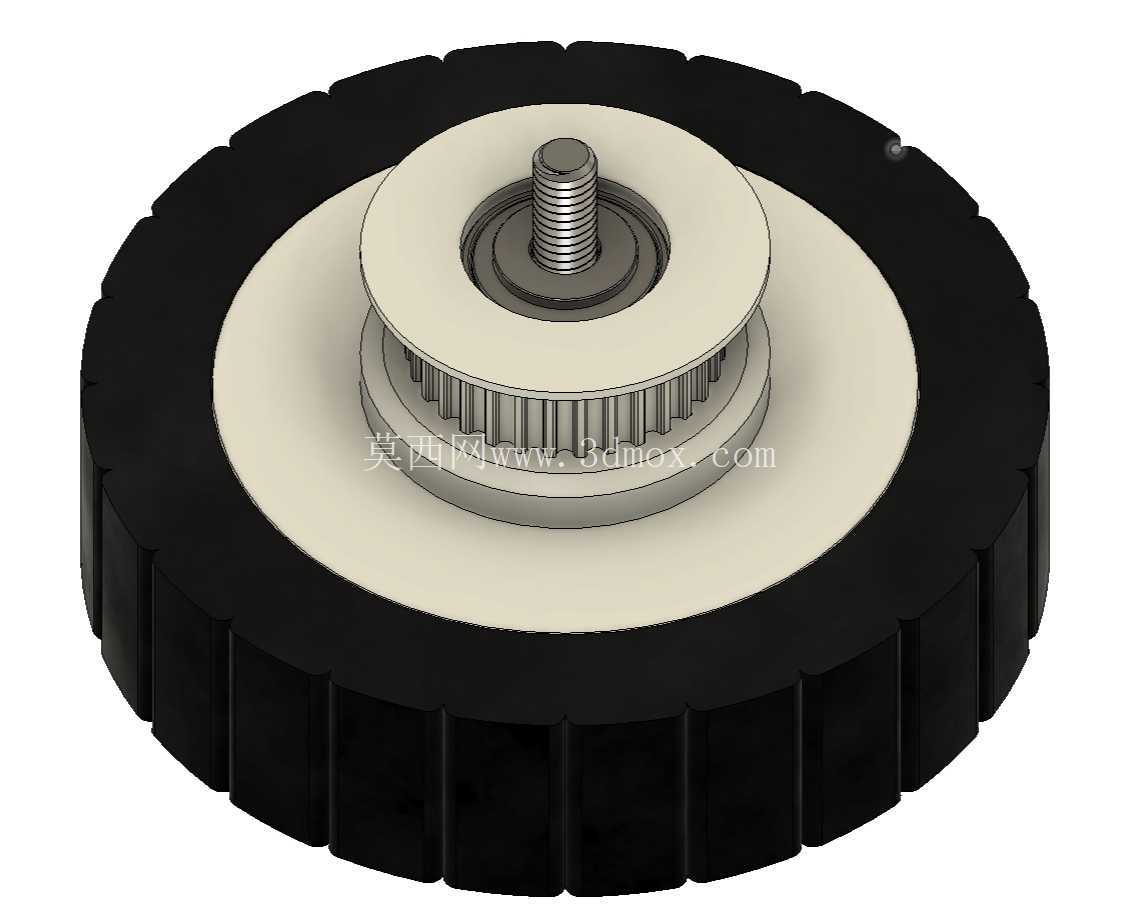

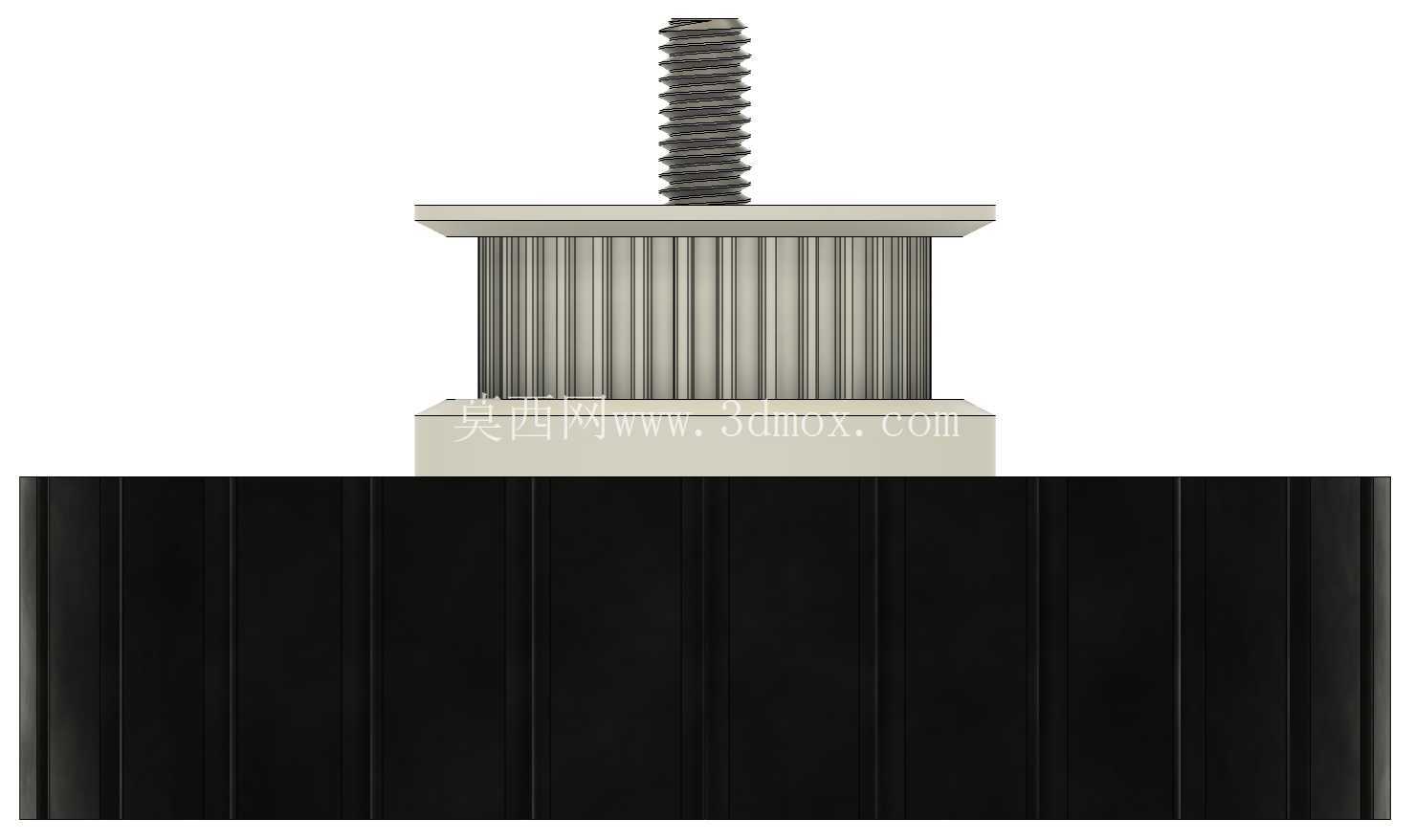

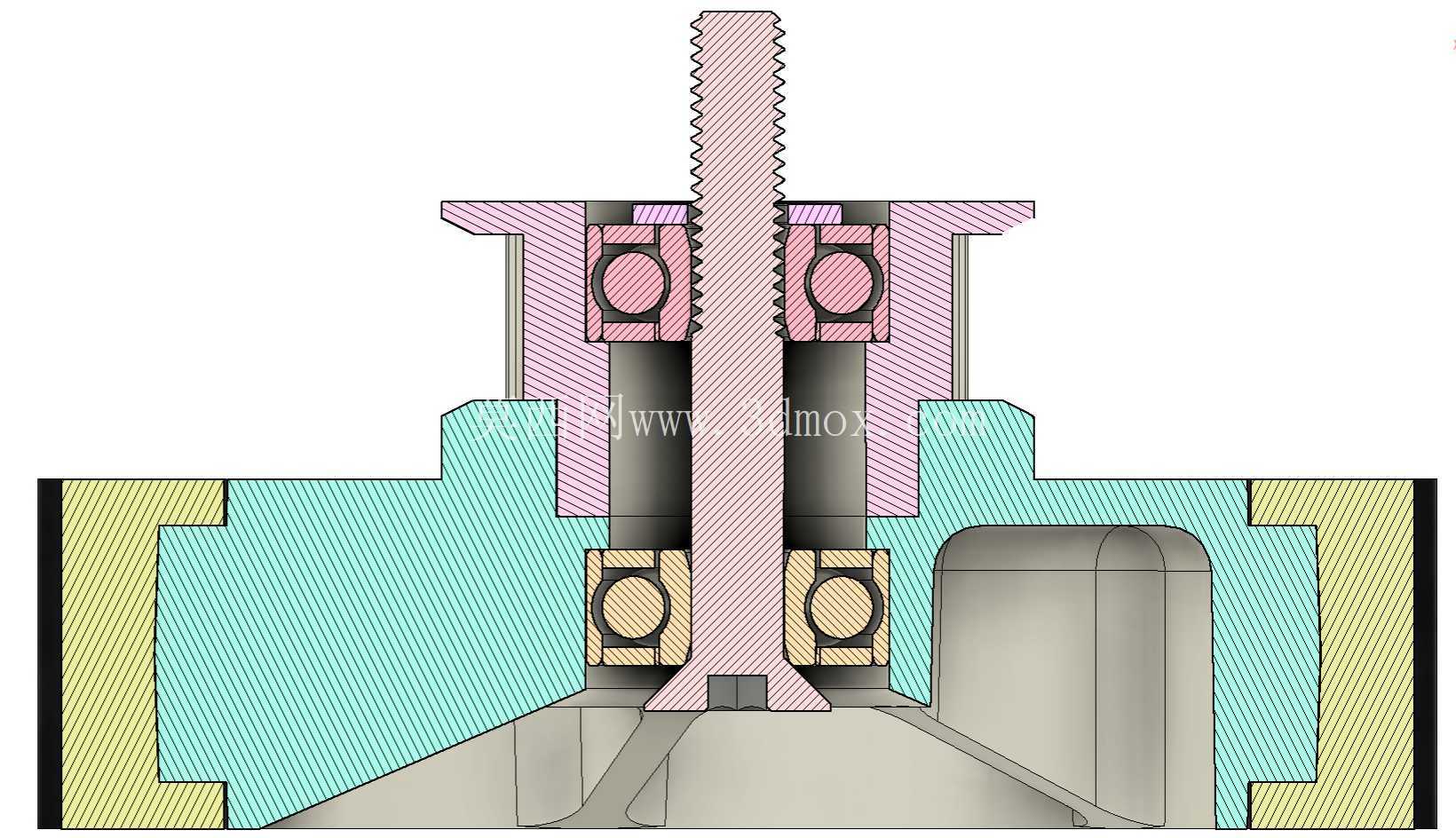

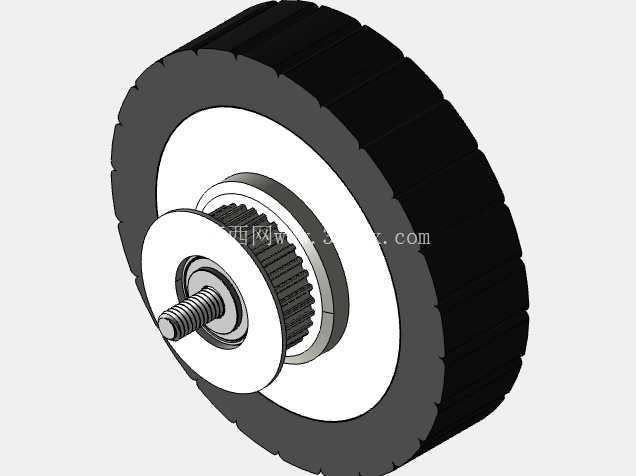

　　中间的轮毂主体采用硬质轻质结构设计，在保证结构强度的前提下尽可能降低轮体自身重量，适配小型格斗机器人严格的重量限制要求，轮毂中心集成了同步带轮结构，与驱动端的同步带配合实现动力传递，这种集成式设计省去了额外安装同步带轮的连接结构，既减少了装配环节的累积误差，也进一步压缩了轮组的轴向安装空间，让机器人的底盘布局可以更紧凑。中心位置预留的螺栓安装轴结构，可直接与机器人底盘的轮轴支架配合固定，安装时无需额外设计复杂的连接法兰，通过标准紧固件即可完成轮体的锁紧固定，装配与后期维护更换都十分便捷。

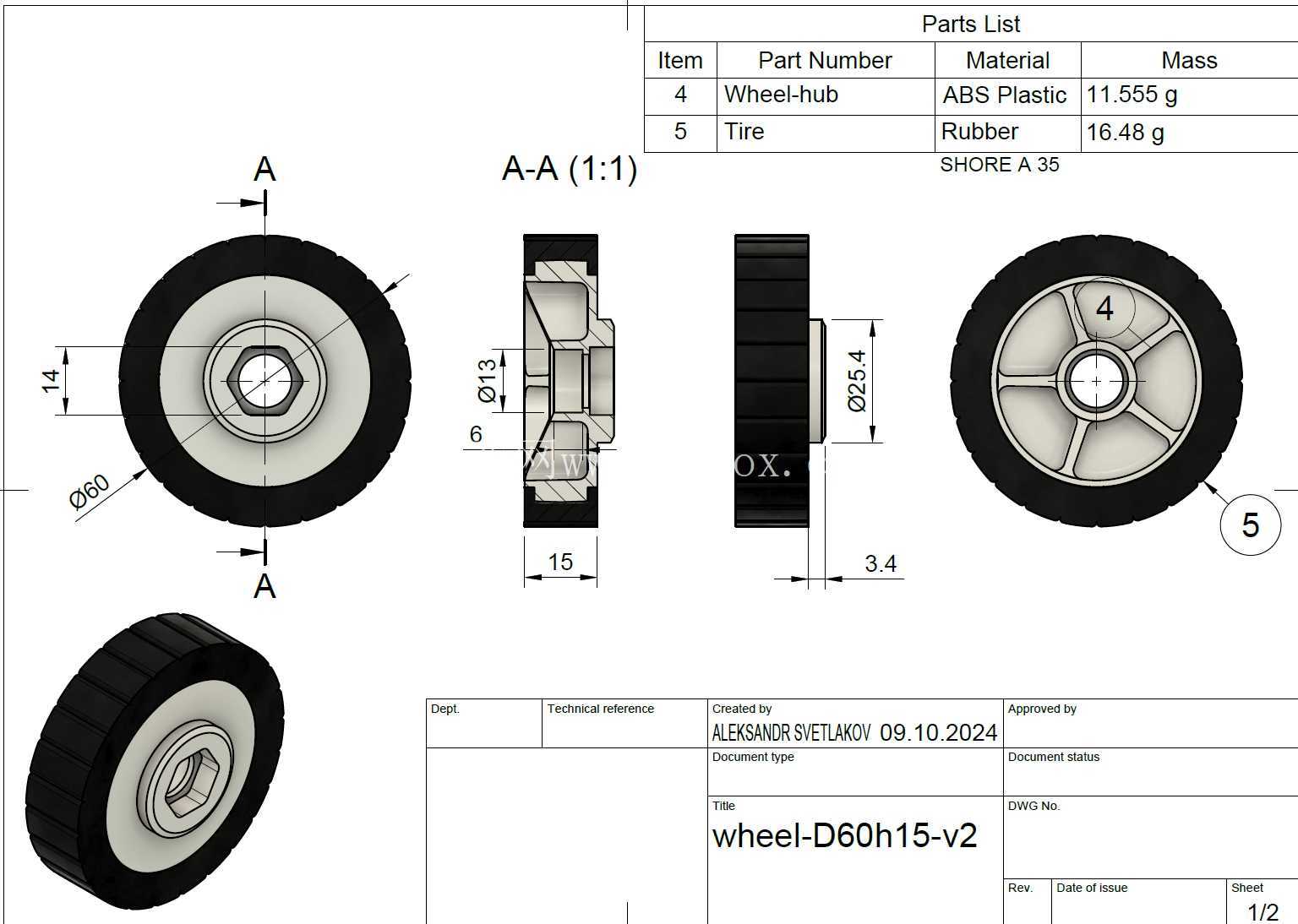

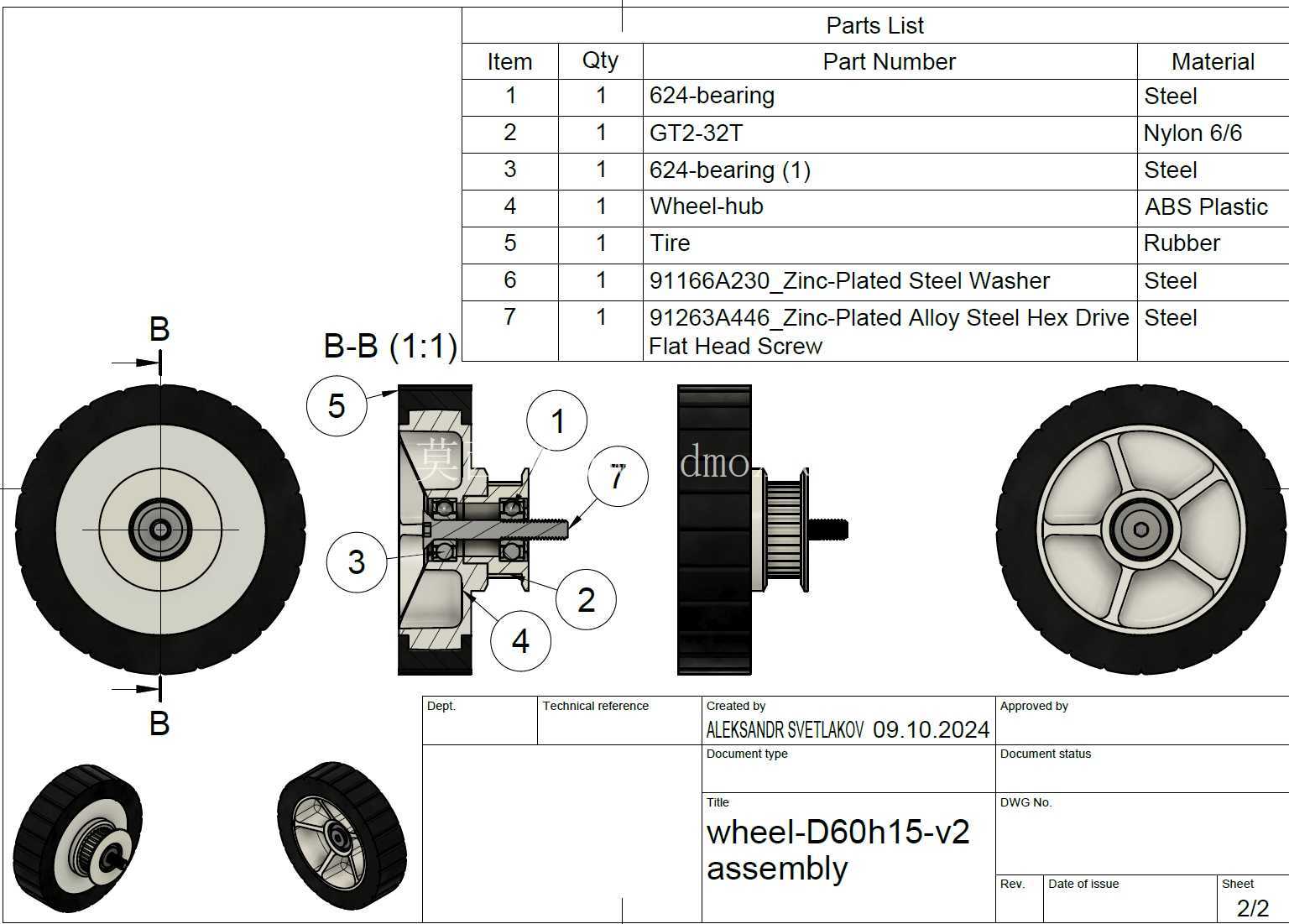

　　尺寸参数上，轮体整体直径为60毫米，轴向宽度15毫米，这个尺寸是匹配1.5公斤级甲虫机器人底盘离地间隙、传动比设计的常用规格，既不会因为直径过大导致底盘重心过高影响对抗时的稳定性，也不会因为直径过小造成越障能力不足、行走时容易被场地缝隙或者对手的结构卡位。设计过程中重点考量了几个工程实际问题：首先是轮体的动平衡，由于格斗机器人行走时电机转速较高，轮体的质量分布不均会带来额外的振动，长期运行可能导致紧固件松动、传动带跳齿，因此在轮毂结构设计时做了对称式的筋位布局，保证圆周方向质量均匀；其次是连接强度，中心安装位与轮毂主体之间做了加厚的过渡结构，避免撞击时轮体从安装轴处断裂；另外胎体与轮毂的结合面做了滚花处理，增大两者之间的结合摩擦力，防止急加减速时胎体与轮毂之间出现相对滑动，导致动力传递失效。

　　在实际选型适配时，这款轮体可以直接匹配常规的1.5公斤级甲虫机器人底盘布局，安装时只需要确认轮轴的伸出长度与中心安装孔的配合公差即可，不需要对底盘结构做大幅修改；胎面的齿形深度经过反复验证，既保证足够的抓地力，也不会因为齿形过深导致转向时阻力过大，增加驱动电机的负载。对于小型格斗机器人的设计者来说，这类集成式行走轮可以省去自行设计轮组、开模制作胎体的繁琐流程，直接用于整机装配调试，把更多的设计精力放在武器结构、整机配重、对抗策略的优化上。从结构建模的角度来看，整个轮组的各个零件都做了合理的拔模斜度与壁厚设计，如果需要小批量制作，轮毂部分可以采用3D打印或者轻质铝合金加工的方式制作，胎体可以采用浇注聚氨酯或者外购现成橡胶圈粘接的方式实现，不同制作工艺下的尺寸公差配合都在模型中做了预留，不会出现装配干涉的问题。
