无人机双云台可见光热成像相机结构设计

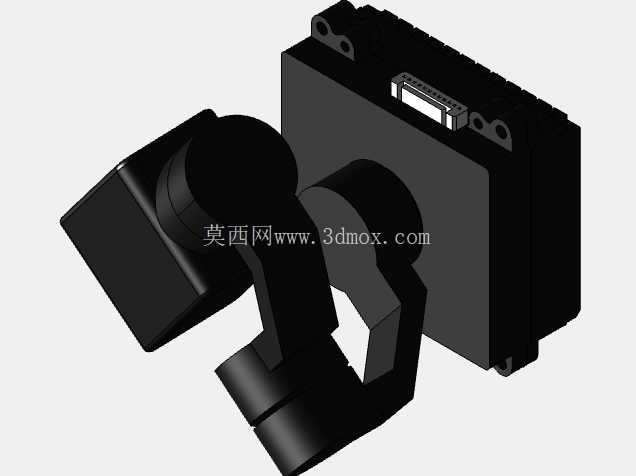

这款双云台载荷的设计初衷，是解决小型工业无人机在巡检、测绘、安防作业中，单一可见光相机无法兼顾昼夜观测、细节识别与温差感知的痛点，目前在电力线路巡检、森林防火监测、应急搜救、河道违建排查这类场景中已经有大量落地应用。从结构布局来看，整体采用下置式三轴云台搭配底座快拆结构，底座预留标准安装孔位，可适配多数行业级无人机的载荷挂载接口，安装时无需额外定制转接件，底座侧面预留的接口可直接对接无人机飞控与图传系统，实现供电、云台姿态控制、画面信号传输的一体化连接，避免外露走线带来的风阻增大与线材磨损问题。

云台部分的轴系设计做了针对性优化，俯仰、横滚、航向三个轴的转动范围覆盖作业常用视角，航向轴可实现360度连续旋转，配合飞控的姿态解算，能在无人机飞行姿态波动时保持镜头视轴稳定，避免画面出现果冻效应或偏移。可见光相机模块采用9倍数码变焦设计，1080P分辨率可在百米距离外清晰识别电力线路的绝缘子破损、金具松动这类细小缺陷，镜头模组做了密封处理，可应对小雨、扬尘这类复杂户外作业环境；热成像模块采用8.7mm焦距镜头，640x512的分辨率可精准识别0.05摄氏度的温差，在夜间或烟雾环境下可快速定位热源点，比如森林火灾的隐火点、电力线路的过热接头、搜救场景中的被困人员体温信号。

结构设计上，云台的转动关节处采用轻量化铝合金支架搭配高精度轴承，既保证整体结构强度，又将载荷整体重量控制在小型无人机可承载的范围内，避免过重载荷影响无人机续航时间。两个成像模块并排布置在云台前端，重心与云台转动中心重合，可降低轴系电机的负载，提升姿态调整的响应速度，避免快速转向时出现画面过冲。底座部分集成了信号处理电路板与减震结构，上层减震球可过滤无人机飞行时产生的高频振动，避免振动传递到镜头模组影响成像清晰度，底座外壳采用高强度工程塑料注塑成型，表面做哑光处理，避免飞行时反光对镜头成像造成干扰。

输出接口同时支持IP网络输出与HDMI输出，IP输出可将画面实时回传到地面站系统，配合AI识别算法实现缺陷自动标注、热源自动追踪，HDMI输出可直接连接机载图传设备，实现低延迟的高清画面传输，满足不同作业场景的信号传输需求。在细节设计上，镜头前端预留了滤镜安装螺纹，可根据作业环境更换偏振镜、减光镜，提升强光环境下的成像质量；云台的轴系限位做了软、硬双重保护，软件层面限制转动角度避免线材拉扯，硬件层面设置限位挡块，避免飞控异常时云台过度转动造成结构损坏。整体结构的装配公差控制在0.1mm以内，保证轴系转动顺畅无卡顿，同时各模块采用模块化设计，单个成像模块或轴系电机出现故障时可单独拆卸更换，降低后期维护成本。
