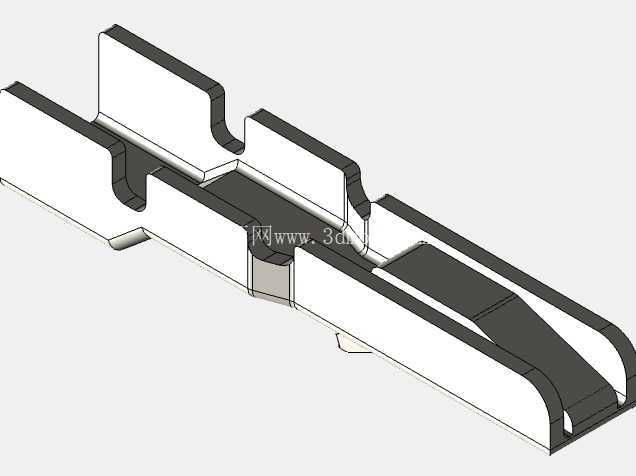

JST-GHR型压接接线端子结构设计

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128211
  • JST-GHR型压接接线端子结构设计
  • JST-GHR型压接接线端子结构设计

  在消费电子、小型通讯设备的内部线束连接场景中,板对线连接的可靠性直接决定整机信号传输与供电稳定性,JST-GHR系列压接端子正是为这类高密度、小空间布线场景开发的接触件。这类端子属于刺破式压接结构的衍生款,适配线规范围覆盖28AWG到24AWG的超细电子线,主要用在智能穿戴设备内部FPC转接、小型通讯模块的信号引出、便携数码产品的主板与外设连接工位,相比传统焊接接线,压接后的端子接触电阻波动值可控制在3毫欧以内,抗振动性能满足10-2000Hz扫频测试无瞬断要求,适合量产阶段的线束批量加工。

  从结构设计逻辑来看,这款端子采用单悬臂梁接触弹片结构,弹片接触区域设计有向内凸起的双接触点,插入配套胶壳后,弹片预压变形量控制在0.15-0.2mm区间,既保证插合后接触正压力达到1.5N以上,又避免长期使用后弹片应力松弛导致接触失效。端子尾部的压接区分芯线压接翼与绝缘皮压接翼两个部分,芯线压接翼的压接高度公差控制在±0.03mm,压接后芯线变形率在65%-75%区间,既保证芯线与端子的机械拉脱力达到15N以上,又不会压断细铜丝导致载流能力下降;绝缘皮压接翼的张开角度设计为30度,适配线径0.8-1.2mm的带绝缘皮电子线,压接后可承受线缆弯折±90度共10次测试无松脱。

  端子的整体外形采用窄长型设计,宽度仅1.5mm,适配1.25mm间距的GHR系列胶壳,相邻端子插合后不会出现干涉问题;端子前端设计有导向倒角,插入胶壳时可自动对位,避免插歪导致胶壳卡扣损坏;端子中部设计有防退卡扣,插入胶壳到位后卡扣会卡入胶壳内部的限位槽,拉脱力达到30N以上,不会在布线拉扯过程中出现端子退针问题。在安装边界方面,这类端子压接时需要配套对应的压接钳模具,压接模具的型腔与端子压接翼外形完全匹配,压接过程中压接翼均匀向内收拢,不会出现单边压接、压接翼外翻等不良问题;端子插入胶壳时需要对准胶壳的插孔方向,防呆结构设计在端子侧面,反向插入时会被胶壳挡块挡住,无法插到位,避免装配时出现反插不良。

  在实际选型应用中,这类端子的额定载流能力为3A,额定耐压为250V AC,满足大部分低压信号传输与小功率供电场景需求,接触部位采用镀锡处理,底层为0.8μm厚的镍底层,表层为3μm厚的镀锡层,在常规室内使用环境下可保证5年以上无氧化锈蚀问题;如果是在高湿、高盐雾的特殊使用场景,可选择镀金接触层的版本,接触电阻更稳定,抗腐蚀能力更强。从三维建模的角度来看,这类端子的建模重点在于弹片的变形量模拟、压接区域的尺寸公差控制,建模时需要重点关注弹片的圆角过渡,避免应力集中导致弹片断裂,同时压接翼的折弯角度需要严格匹配压接工艺要求,否则压接后会出现芯线压接不实、绝缘皮固定不牢等工艺问题;在整机装配的干涉检查中,需要预留端子压接后尾部的线缆弯曲空间,避免线缆弯折半径过小导致线芯断裂,同时胶壳插合后需要预留0.5mm的插拔操作空间,方便后期维修时拆卸线束。
