鲁尔接头点胶头持针器结构设计

在流体点胶、实验室微量液体传输、小型气动回路接驳这类对管路连接密封性、同轴度要求较高的作业场景里，这类鲁尔结构的接头配件是整套流体通路里最容易被忽略但直接影响作业精度的核心小件。很多刚接触点胶设备改造的工程师容易把这类接头当成标准外购件直接套用，但实际产线里遇到的针管规格偏差、点胶压力波动、频繁换针导致的磨损问题，往往都和接头的接口尺寸、锥面配合精度设计不到位有直接关系。

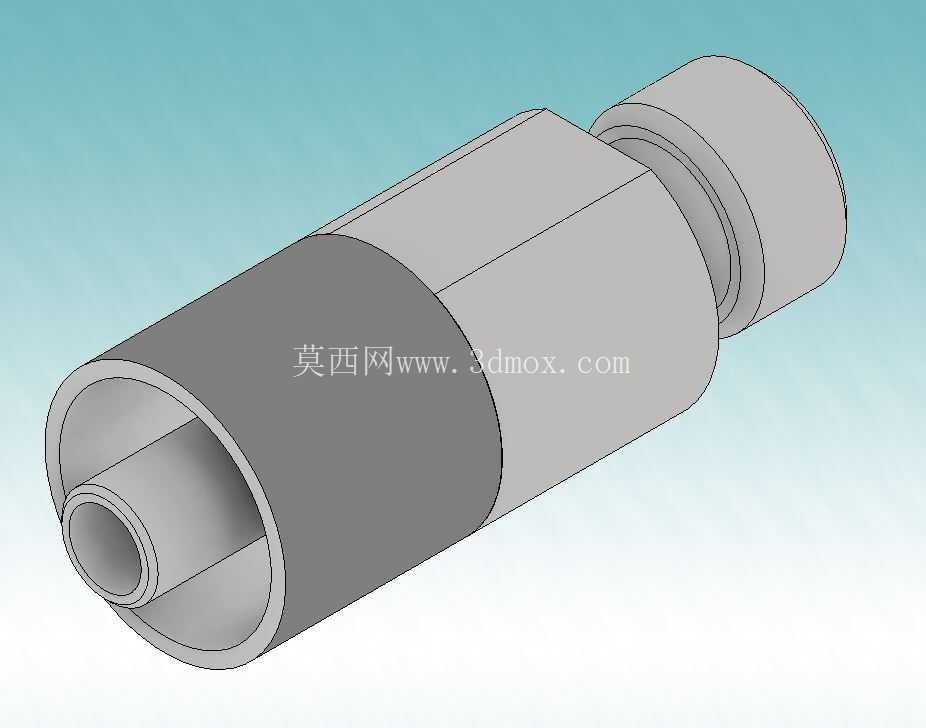

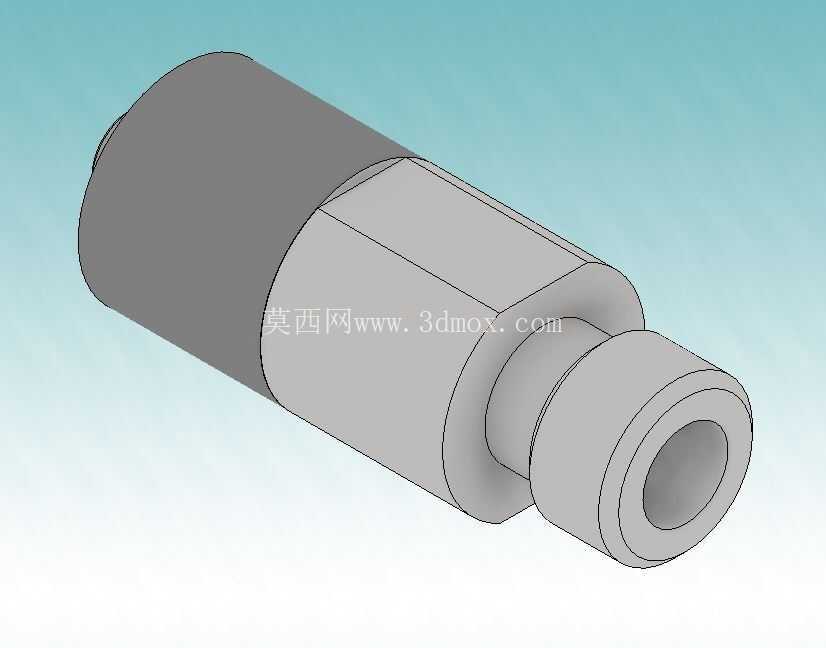

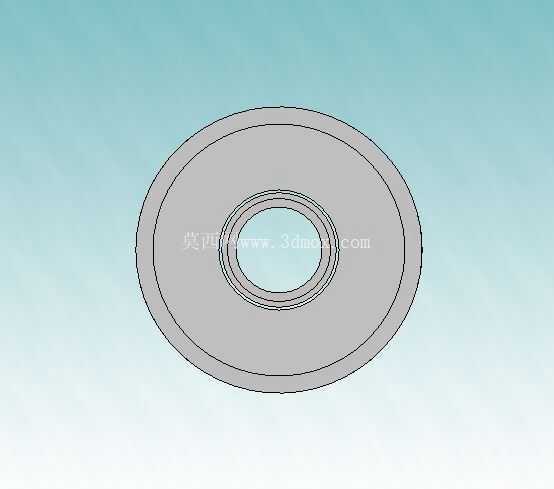

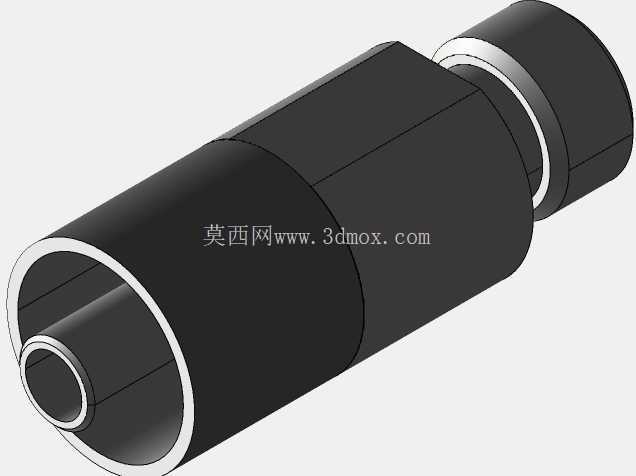

从结构功能上看，这个零件一端采用标准鲁尔锥面配合结构，靠锥面的过盈贴合实现无额外密封件的流体密封，另一端做了阶梯式的内孔限位，用来固定不同外径的点胶针头或者持针套筒，外部的圆柱台阶面是安装定位基准，直接卡入点胶阀的输出端固定孔内，不需要额外做周向防转结构，因为鲁尔接头本身在旋紧过程中就会依靠锥面摩擦力实现周向锁止，避免点胶过程中针头受胶管拖拽发生偏转。

设计这类接头的时候，首先要明确安装边界：整个零件的最大外圆直径要匹配常用点胶阀的输出端安装孔公差，通常控制在和安装孔H7/g6的间隙配合范围内，既保证插拔顺畅，又不会因为间隙过大导致同轴度偏差，让点胶轨迹出现偏移。总长度的设计要兼顾两个维度，一是锥面端的有效配合长度必须满足鲁尔接头的标准锥度要求，6%的锥度比不能随意改动，锥面长度过短会导致密封压力不足，通压缩空气或者带压胶体的时候容易出现漏液、漏气问题，锥面过长则会导致旋紧力矩过大，频繁更换针头的时候容易磨损锥面，缩短接头使用寿命。另一端的持针内孔要做分层设计，最外侧的入口做15度的倒角导向，方便针头插入的时候快速对位，中间段是和针头外径配合的定位孔，公差控制在H8级别，既能保证针头插到底之后不会出现径向晃动，又不会因为配合过紧导致拔针的时候针头断裂在孔内，最内侧的台阶孔是流体过孔，直径要比针头内孔大0.2-0.3mm，避免胶体在变径位置出现残留堆积，长时间使用之后固化堵塞通路。

实际应用场景里，这类接头除了用在桌面式点胶机、自动点胶工作站的胶阀输出端，还可以适配在实验室的微量移液器、小型点胶机器人的末端执行器上，甚至部分小型气动吸盘的管路接驳也会用到同规格的鲁尔接头，因为这种锥面连接结构拆装速度快，不需要工具就能手动完成锁紧，密封性能在0-8bar的压力范围内完全能满足常规作业要求，比传统的宝塔接头接软管的方式占用空间更小，同轴度精度更高。

做三维建模的时候要特别注意几个容易出错的细节：内外锥面的同轴度公差要控制在0.02mm以内，如果锥面不同轴，旋紧之后会出现单侧贴合的问题，高压下必然会出现渗漏；外圆柱安装面和内孔的轴线垂直度要保证，不然接头装到胶阀上之后，针头会出现偏斜，点胶的时候出胶位置和预设轨迹出现偏差，尤其是做高精度微量点胶的时候，0.1mm的偏斜就可能导致胶点偏离焊盘位置，造成产品报废。另外零件的边角位置要做0.2mm的圆角过渡，不要留尖锐的直角，一方面是加工的时候刀具不容易崩损，另一方面日常操作更换针头的时候也不会划伤操作人员的手套或者手指。外部的圆柱表面不需要做滚花，因为这类接头通常是靠端面的台阶卡在安装孔内，不需要手动施加很大的力矩去旋紧，光滑的外圆反而更容易清理溅上去的残胶，日常维护的时候用无尘布沾酒精就能擦拭干净，不会在滚花纹理里残留固化的胶体。

从安装适配性来看，这个接头的轴向定位台阶厚度设计为2mm，刚好能卡在常见点胶阀的输出端固定槽内，不需要额外增加垫片调整间隙，台阶的端面要和轴线垂直，保证安装之后接头不会出现倾斜。流体过孔的内壁要做光滑处理，粗糙度控制在Ra1.6以下，减少胶体流动的阻力，尤其是输送中高粘度的胶水的时候，内壁粗糙会导致胶体挂壁，长时间使用之后通路通径变小，出胶量不稳定。很多新手设计这类零件的时候会把过孔做的和针头内孔一样大，看似能减少流道死角，实际加工的时候内孔和针头对接的位置很容易出现错位，反而形成台阶残留胶体，适当放大过孔直径反而能提升流体通过的稳定性，也降低加工的精度要求，不需要刻意保证两个内孔的绝对同轴，只要过孔比针头内孔大，即使有微小的错位也不会影响胶体流动。

在不同的使用场景下，这个接头的材质选择也会对应调整，输送UV胶、瞬干胶这类有腐蚀性的胶体时，通常会用PP或者PVDF材质加工，输送常规的环氧树脂、锡膏的时候用铝合金硬质阳极氧化就足够，部分需要反复高温灭菌的实验室场景则会用316L不锈钢加工，但不管用哪种材质，结构上的尺寸边界、配合公差都是通用的，三维模型里把这些配合面的尺寸、公差标注清楚，后续不管是做机加工件还是开模注塑件，都能直接拿来做结构参考，不需要反复调整配合尺寸，减少试错成本。
