大规格法兰式电机轴连接联轴器结构

项目分类:通用五金配件 发布时间:2026-01-21 ID:1128198
  • 大规格法兰式电机轴连接联轴器结构
  • 大规格法兰式电机轴连接联轴器结构
  • 大规格法兰式电机轴连接联轴器结构

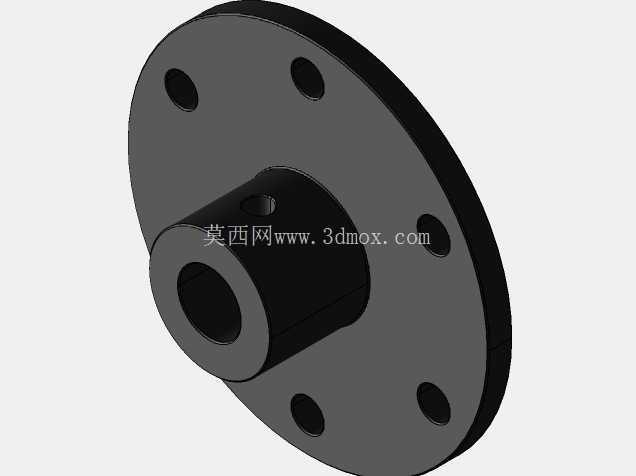

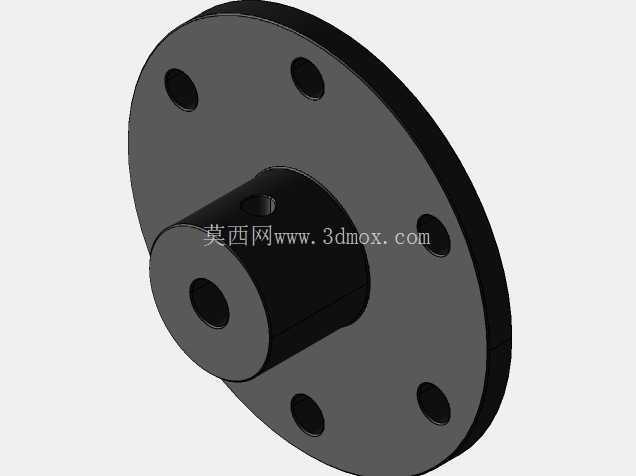

  做小型自动化传动结构设计的时候,很多工程师都会遇到电机输出轴和负载端同轴度偏差、硬连接打齿甚至断轴的问题,这款法兰式电机联轴器就是针对这类小负载传动场景做的刚性连接方案,区别于常见的梅花弹性联轴器,它的刚性定位特性更适合对传动相位精度有要求、负载端无大幅径向窜动的安装场景。从结构上看,它采用一体式法兰加轴套的设计,法兰端面上均匀分布六个安装通孔,用来和负载侧的安装面做螺栓锁紧固定,中心伸出的轴套部分做了贯通的轴孔,轴套侧壁预留了顶丝孔,安装时电机输出轴插入轴孔后,拧紧顶丝就能实现轴和联轴器的周向与轴向固定,不需要额外做键槽加工,对小扭矩传动场景来说装配效率很高。

  实际选型的时候要先确认安装边界:法兰盘的外径要和负载侧的安装位匹配,六个安装孔的孔位分度圆要和负载端的螺纹孔位置完全对齐,避免出现螺栓穿不进的问题;轴套部分的伸出长度要考虑电机轴的插入深度,保证电机轴插入后顶丝能完全顶在轴的平面上,不会出现顶丝打滑、传动丢转的情况,同时轴套的外径不能和负载端的中心避让孔发生干涉,预留至少0.5mm的径向间隙避免运行时摩擦。设计这款结构的时候,首先考虑的是刚性传动的相位精度要求,一体式加工的结构不存在装配间隙,传动过程中不会出现回程误差,适合用在小型传送带辊轴驱动、小型旋转工作台定位、3D打印机挤出机构传动这类对转动角度一致性有要求的场景;其次法兰端面的大接触面积能让负载端的连接更稳固,相比单纯的轴套顶丝连接,法兰面的螺栓锁紧能承受更大的轴向拉力,不会因为电机正反转的冲击出现联轴器轴向窜动脱落的问题。

  防滑设计主要体现在两个细节:一是轴套上的顶丝孔做了沉台处理,顶丝拧紧后不会突出轴套外壁,同时顶丝的端面做了凹点处理,顶紧电机轴的时候能在轴表面形成微小的压痕,增大接触摩擦力,避免大扭矩启动时轴和轴套之间打滑;二是法兰和负载接触的端面做了细微的磨砂面处理,螺栓锁紧后两个接触面之间的静摩擦力更大,不会因为传动扭矩的波动出现法兰面相对转动。在实际应用场景里,这类联轴器常搭配42、57系列步进电机或者小型直流减速电机使用,用来连接同步带轮、小型旋转夹具、线性模组的输入轴,安装时要先把联轴器的法兰端和负载端固定好,再把电机轴插入轴套,调整电机的安装位置保证电机轴和联轴器轴孔的同轴度,同轴度误差控制在0.1mm以内就能避免运行时出现轴承受径向力过大、电机发热异响的问题;如果安装空间比较紧凑,还要提前核算轴套的长度,保证电机安装到位后,电机端盖和联轴器轴套端面之间预留0.2-0.3mm的间隙,避免运行时轴套端面和电机端盖发生摩擦磨损。

  从建模细节上看,法兰上的六个安装孔做了倒角处理,穿螺栓的时候更容易对位,轴孔的内壁做了轻微的公差预留,采用H7的间隙配合公差,既能保证电机轴顺利插入,又不会因为间隙过大出现传动偏心的问题;轴套和法兰连接的位置做了圆角过渡,避免应力集中导致的连接位置断裂,毕竟刚性联轴器没有缓冲结构,启动瞬间的扭矩冲击全部作用在连接位置,圆角过渡能大幅提升结构的抗疲劳强度。很多新手工程师做选型的时候容易忽略轴孔和电机轴的配合公差,要么选的轴孔太小电机轴插不进去,要么轴孔太大偏心严重导致运行抖动,这款结构的轴孔可以根据实际使用的电机轴径做适配调整,不管是6mm、8mm还是10mm的常见小型电机输出轴,都能通过调整轴孔尺寸实现匹配,法兰端的安装孔位也可以根据负载端的安装尺寸做对应调整,通用性很强。另外要注意,这类刚性联轴器不适合用在负载端径向跳动大、或者传动过程中有明显冲击的场景,比如带偏心凸轮的传动机构、往复冲击的裁切机构,这类场景还是需要搭配弹性联轴器做缓冲,但是在定位精度要求高、负载平稳的传动场景里,它的结构简单、安装方便、传动无间隙的优势就非常明显,而且整体结构没有多余的零件,加工成本低,批量做设备的时候能有效控制BOM成本。
