57系列两相混合式步进电机结构建模

　　在自动化设备的传动选型环节里，57规格步进电机一直是中小负载点位运动场景的核心执行元件，这款ZL57HS22-HJ型号的步进电机建模，完全围绕实际装机的尺寸边界做还原，没有做多余的艺术化简化，能直接用于设备布局阶段的干涉校验。从实际应用场景来看，这类电机常见于3D打印机的XYZ轴进给、小型皮带输送机的驱动、桌面级点胶机的位移模组、非标自动化设备的短行程滑台驱动，还有部分小型包装机械的送料机构，核心适配需要开环控制、成本可控、定位精度满足毫米级需求的工位，不需要额外加装编码器就能实现稳定的步距角输出，低速运行时的扭矩输出特性足以覆盖大部分轻载传动需求。

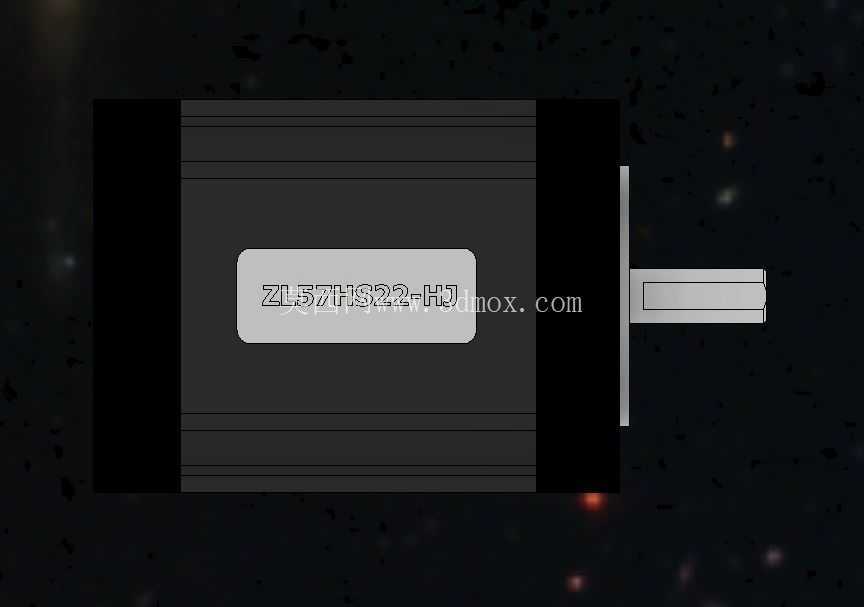

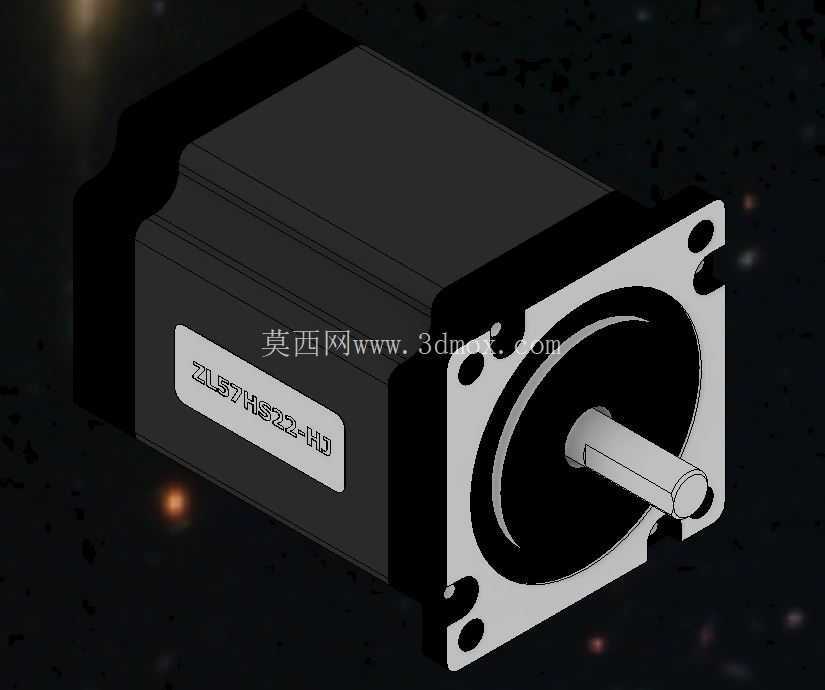

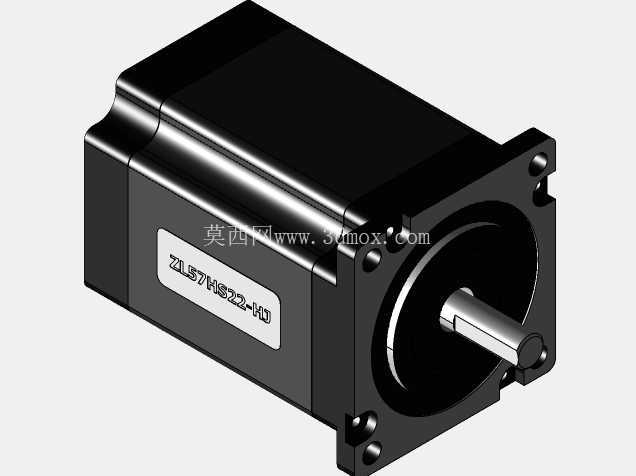

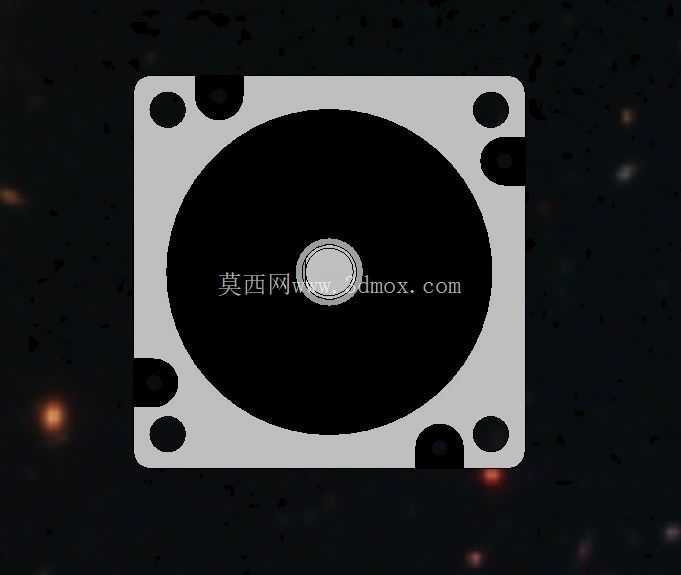

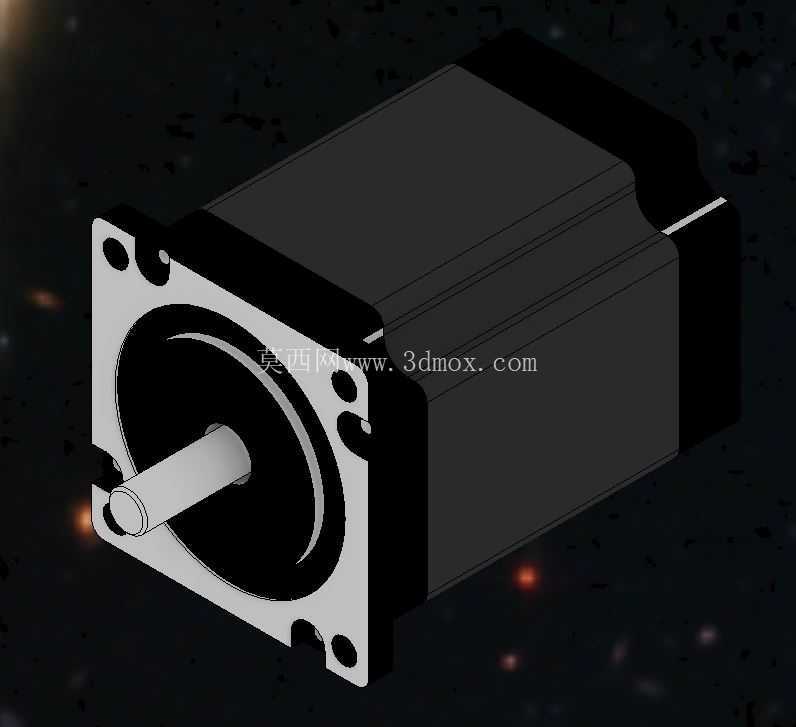

　　从功能特性上看，这款电机为两相混合式结构，机身长度对应22机身规格，输出轴为单D型轴设计，轴径、轴伸长度完全匹配市面通用的57电机安装联轴器、同步轮的标准尺寸，端面上的四个安装孔为通孔设计，孔位间距遵循NEMA23标准安装尺寸，不管是直接锁付在设备安装立板上，还是搭配配套的电机支座、减震垫使用，都不需要额外做孔位适配。建模过程中特意还原了机身表面的散热筋结构，实际装机时这部分结构能增大电机外壳与空气的接触面积，在电机持续运行产生温升时辅助散热，避免长时间运行出现扭矩衰减；机身侧面的标签位做了凹凸还原，端盖处的轴承位、出线口的结构都做了1:1复刻，不会出现布局时出线口和周边结构件干涉的问题。做结构设计时，很多工程师容易忽略电机尾部的编码器安装位或者出线方向的预留空间，这个模型把尾部的端盖凸起尺寸、出线口的朝向预留都做了准确还原，在做设备整体布局时，可以直接拖动模型调整安装角度，提前确认电机线缆的弯折半径是否满足要求，避免装机后出现线缆被端盖磨破、或者和旁边的导轨、拖链产生剐蹭的问题。安装边界方面，这款电机的安装法兰面为标准57mm见方，输出轴中心到法兰安装面的定位尺寸、轴伸的突出长度都严格按照实物测绘尺寸建模，搭配同步轮时可以直接计算同步带的中心距，搭配丝杠模组时可以直接确认电机和丝杠的同轴度预留空间，不需要再额外查找样本核对尺寸。

　　从设计思路上来说，这个模型没有做过度的细节简化，既保留了所有和安装、干涉校验相关的关键尺寸，又去掉了内部绕组、转子这类设备布局阶段不需要的内部结构，保证模型在装配体里运行时不会占用过多的系统资源，不管是做整机的爆炸视图、还是做设备的运动仿真，都能直接调用。实际选型时，这类电机的保持扭矩参数适配0.8-1.2Nm区间的负载需求，搭配对应的步进驱动器使用时，可以通过调整细分设置来降低运行时的振动，在低速运行场景下不会出现明显的共振区，模型还原的机身重量参数也能给设备整体的重心计算提供参考，在做移动式设备的负载校核时，可以直接提取模型的质量属性参与计算，不需要额外估算重量。

　　很多新手工程师在做设备布局时，经常会随便找一个尺寸近似的电机模型凑数，最后装机时才发现电机长度超了、或者安装孔位对不上，导致整个安装板都要重新加工，这个模型的所有外部尺寸都经过实物核对，不管是安装孔的孔径、沉头深度，还是输出轴的D型切边尺寸，都和实物完全一致，能直接用于生产前的结构校验，减少设计阶段的出错概率。另外，模型的出线口位置做了准确的结构还原，在做拖链布局时，可以直接从出线口位置开始布线路径，提前计算线缆的长度预留，避免出现线缆长度不够或者预留过长堆积在设备内部的问题。端盖处的安装螺丝孔深度也做了对应还原，在选配安装螺丝时，可以直接根据模型里的孔深选择合适长度的螺丝，避免螺丝拧入过深顶到电机内部的绕组造成短路，或者螺丝过短锁付不牢导致电机运行时出现振动偏移。
