SMC型ZH10B盒式真空喷射器结构模型

在自动化产线的气动回路设计中，真空吸附类执行机构的核心动力源往往离不开真空喷射元件，这类元件依靠压缩空气的文丘里效应产生负压，无需额外配置真空泵组，在小流量、分散式真空取料场景中有着极高的部署灵活性，常见于3C电子装配线的小件拾取、包装工位的标签吸附、注塑机取件机械手的末端吸盘配套、轻工产品的物料移栽等场景，相比集中式真空站，单点位配置的真空喷射器能大幅缩短气路长度，减少负压损耗，同时避免多工位共用真空源时的压力干扰问题。

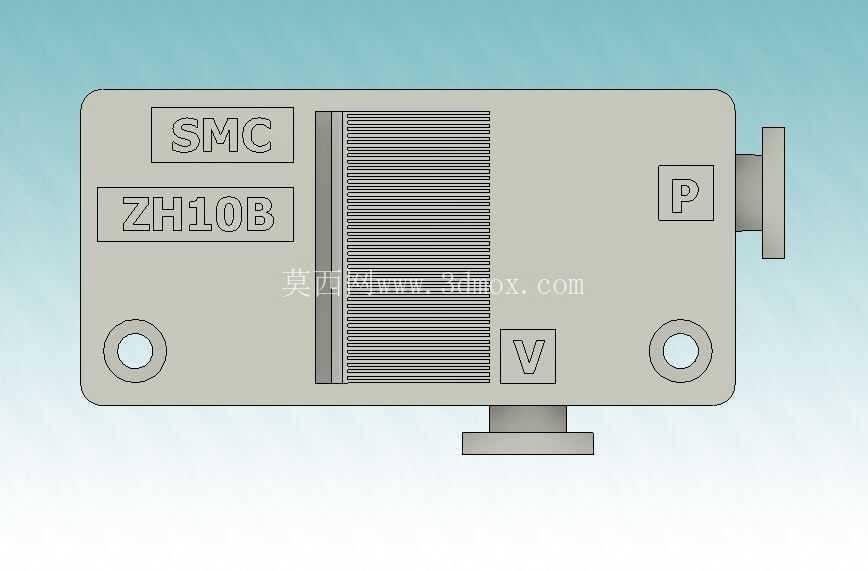

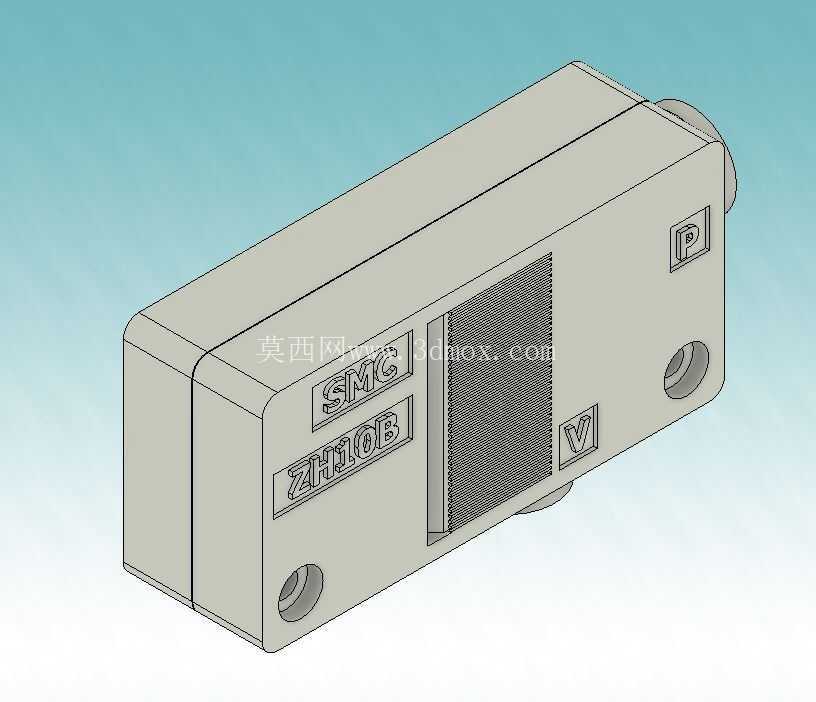

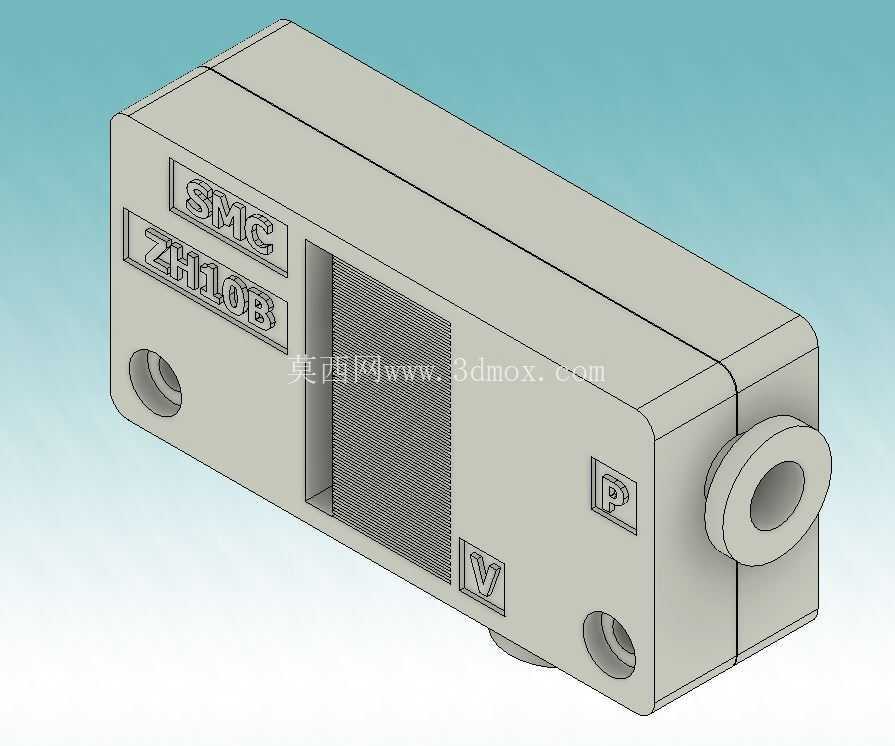

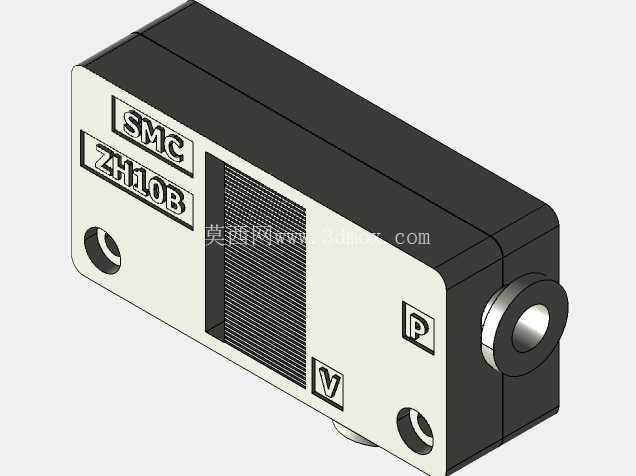

本次呈现的这款盒式真空喷射器，采用紧凑型方块式本体设计，本体材质选用常用的气动元件铝合金基材，表面做硬质阳极氧化处理，兼顾轻量化与耐磨抗腐蚀特性，能适配常规工业车间的压缩空气气源环境，耐受气源中少量冷凝水与常规油气杂质的侵蚀。本体上集成了清晰的气口标识，标注P的接口为正压进气端，用于接入经过滤调压后的洁净压缩空气，标注V的接口为真空发生输出端，直接连接末端真空吸盘或者真空过滤组件，剩余的接口为排气端，可按需配套消声器降低排气噪音，避免车间气动噪音超标。

从结构设计逻辑来看，这款喷射器将文丘里喷嘴、扩散腔、负压采集通道全部集成在单体方块本体内部，没有额外的外接管路拼接，减少了气路泄漏点，整体结构紧凑无突出冗余结构，安装时可直接通过本体上预留的两个沉头安装孔，采用内六角螺丝直接固定在设备安装板或者机械手末端的安装支架上，安装孔位间距经过标准化设计，能匹配市面多数常规气动安装支架的孔位参数，不需要额外做安装板的二次打孔适配。本体侧面的格栅结构为排气消音槽，内置多孔消音材料，在保证排气通畅的前提下，能将排气噪音控制在工业现场允许的范围内，不需要额外外接大体积的外置消音器，进一步压缩了安装所需的空间尺寸。

在实际选型适配过程中，这类盒式真空喷射器的负压响应速度极快，压缩空气通入后数毫秒内即可达到额定真空度，非常适合高频往复的取放料作业，相比传统的大流量真空泵，它不需要持续的电力驱动，仅在需要产生真空时通入压缩空气即可工作，在间歇式作业场景下能有效降低能源消耗。设计建模时，严格还原了本体各接口的螺纹尺寸、安装孔的沉头深度与孔径、本体各边的倒角细节，甚至本体表面的标识刻印位置与深度都做了等比例还原，能直接用于设备的三维布局干涉检查、气路布线模拟、安装工位的空间校核，在做整机虚拟装配时，可以直接将该模型导入装配体，验证安装位置是否与周边的机械结构、气管走线、其他电气元件产生空间干涉，提前规避现场安装时的尺寸冲突问题。

从安装边界来看，这款喷射器的整体外形为规整长方体，所有外接接口都布置在本体的两个相邻端面上，布线时气管可以沿安装板表面平顺排布，不会出现气管弯折半径过小导致的气路不畅问题，本体厚度控制在极小的尺寸范围内，即便是安装在空间极度紧凑的多工位旋转取料机构上，也不会因为元件厚度过大导致相邻工位的运动干涉。内部的文丘里流道经过优化设计，在较低的供气压力下即可达到较高的真空度，对气源压力的适应范围较宽，即便车间气源压力存在小幅波动，也能维持稳定的真空吸附力，避免取料过程中出现物料掉落的情况。在配套选型时，可根据末端吸盘的总容积、所需提升力大小，匹配对应通径的喷射器型号，这款ZH10B规格的产品，适配的吸盘总容积与负载能力刚好覆盖多数小件拾取场景的需求，是轻工装配、电子制造行业应用极为广泛的一款气动真空元件。建模过程中对所有配合面的尺寸公差都做了对应标注参考，安装孔的位置度、接口的同轴度都符合气动元件的通用加工精度要求，能直接作为非标设计时的选型参考模型，也可用于气动系统教学演示时的结构展示，帮助设计人员直观理解集成式真空喷射器的结构组成与安装方式。
