带视觉检测的双机器人辊筒输送工作站

这套带视觉检测的双机器人输送工作站，主要面向3C电子零部件、小型汽配零件的在线检测、分拣与上下料工序，适配离散制造车间多品种小批量的柔性生产需求，可直接对接前后段产线的输送链路，替代传统人工目检+人工转运的作业模式，单工位可覆盖2-3名操作工的重复作业量，检测一致性与转运节拍稳定性远高于人工作业模式。

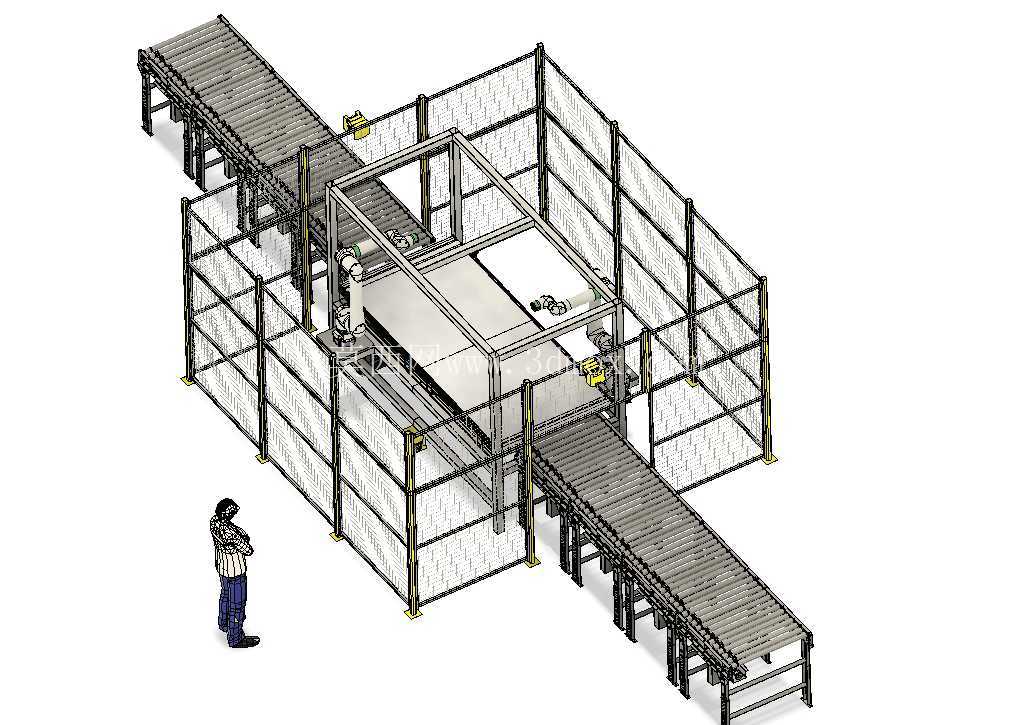

设备整体采用分段式辊筒输送布局，进料段与出料段分别向工作站两侧延伸，进料段预留了1.2米的人工上料或前段设备对接空间，出料段可直接衔接后段包装、组装工位的输送接口，输送辊筒采用直径50mm的镀锌钢制辊筒，辊间距75mm，可适配最小尺寸100mm以上的工装托盘或直接输送硬质工件，输送线额定承载为每米50kg，满足多数中小型工业零件的输送载荷要求。工作站核心作业区外围设置了整体式铝型材安全围栏，围栏高度2.2米，采用网格密度40*40mm的钢丝网封装，围栏对应进料、出料位置设置了安全光栅触发的自动启闭门，非进出工位的围栏侧面预留了维护检修门，配备安全联锁开关，检修门开启时设备自动切断动力回路并触发安全停机，满足工业设备安全防护的通用规范。

核心作业区内部对称布置两台六轴工业机器人，机器人安装基座采用整体焊接钢结构件，通过膨胀螺栓与地面固定，基座高度300mm，可让机器人作业范围完全覆盖输送线宽度方向的全部区域，同时避免底部线缆与输送机构产生干涉。两台机器人上方的横梁位置集成了视觉检测摄像头组件，摄像头安装角度可通过可调支架进行微调，可覆盖输送线上方全部检测视野，工件随输送线进入检测区域后，视觉系统先完成工件位置、外观缺陷的识别定位，再将坐标数据传输给对应侧的机器人，机器人根据视觉反馈数据完成工件的抓取、姿态调整、缺陷分拣，合格工件则随输送线直接流出工作站进入下道工序。

设计阶段优先考虑了设备的安装适配性，整体工作站的地面安装边界为长6.8米、宽3.2米的矩形区域，进料端与出料端的输送线高度统一为750mm，可与多数车间现有标准高度的输送线直接对接，无需额外做高度调整。设备的气路、线缆全部采用拖链内置布局，沿围栏框架与输送线侧梁布置，外部无裸露走线，既避免生产过程中线缆被工件剐蹭损坏，也能减少车间清洁维护的死角。视觉系统的补光组件集成在摄像头安装支架上，采用漫射冷光源，可避免车间环境光变化对检测精度造成干扰，检测精度可覆盖0.5mm以上的外观缺陷与位置偏差。

从结构设计的合理性来看，这套工作站的输送段采用模块化分段设计，每段输送单元长度为2米，可根据车间实际场地情况调整进料、出料段的延伸长度，不需要改动核心作业区的结构布局。安全围栏同样采用模块化铝型材拼接结构，运输过程中可拆解为平板组件，进场后再完成组装，降低了大型设备进场的运输与吊装难度。机器人安装位置经过作业范围仿真验证，两台机器人的运动轨迹无重叠干涉区域，同时各自覆盖输送线半幅区域，配合视觉系统的提前定位，可将单工件的作业节拍压缩至3秒以内，满足中高速产线的节拍要求。

设备的维护便利性也在设计中做了充分考量，输送辊筒采用快拆式安装结构，单根辊筒损坏时不需要拆解整段输送架，仅需抽出两端固定卡销即可完成更换；机器人控制柜、视觉系统主机全部布置在围栏外侧的独立电控柜内，柜门朝向车间维护通道，日常参数调试、故障排查不需要进入设备作业区即可完成；围栏上预留了透明观察窗，操作人员在设备外部即可观察内部机器人与输送线的运行状态，不需要频繁开启检修门。

在实际生产场景中，这套工作站可适配的工件类型覆盖范围较广，更换对应机器人夹爪与视觉检测程序后，即可切换不同品类工件的检测分拣作业，不需要对设备主体结构做大规模改动，柔性适配能力较强。输送线的驱动电机采用变频控制，可根据前后段产线的节拍调整输送速度，速度调节范围为0-18m/min，可匹配不同生产节奏的产线对接需求。
