扁平式无刷永磁同步盘式电机结构

这款盘式结构的永磁同步电机，在协作机器人关节、小型AGV驱动轮、云台转台、外骨骼助力设备这类对安装轴向空间有严苛限制的场景中适配性极强，区别于传统圆柱式长轴电机的布局，其大直径薄厚度的盘式构型，能在有限的轴向安装空间内输出更高的扭矩密度，不需要额外搭配大减速比的行星减速器就能满足低速大扭矩的负载需求，从根源上减少了传动链路的背隙问题，提升整套驱动单元的响应速度与位置控制精度。

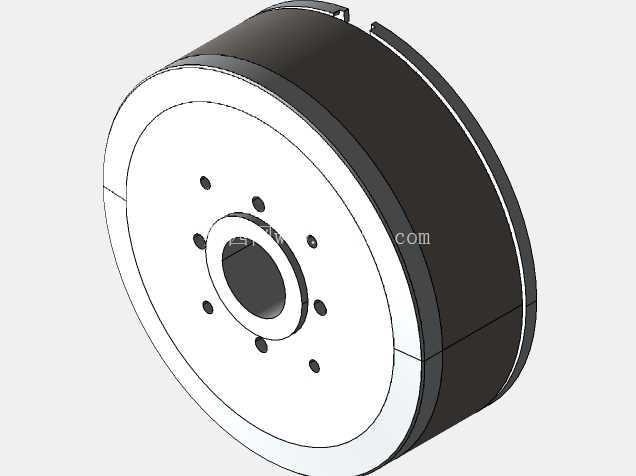

从结构设计逻辑来看，这款电机采用外转子构型，转子外壳直接作为输出负载的安装基准面，端面上均匀分布的8个安装孔位采用圆周等分布局，孔位的位置度公差控制在0.02mm以内，既可以直接连接负载轮、关节摆臂，也能适配谐波减速器的输入端安装，不需要额外设计转接法兰，大幅降低集成端的结构设计工作量。定子部分采用集中绕组布局，铁芯选用高导磁低损耗的硅钢片叠压而成，绕组的排布充分利用盘式结构的径向空间，在保证槽满率的前提下尽可能降低绕组端部的长度，减少铜损提升电机的持续运行效率，转子磁钢采用表贴式Halbach阵列排布，能在气隙中获得更接近正弦分布的磁场，降低电机运行时的齿槽转矩，让低速运行时的扭矩输出更平稳，即使在极低转速下也不会出现明显的爬行现象，适配高精度位置控制的场景需求。

安装边界层面，这款电机的外径尺寸适配100mm级别的安装空间，整体轴向厚度控制在极小的范围内，转子输出端面的中心定位孔采用标准的基孔制公差设计，能和常用的谐波减速器输入轴、负载连接轴形成精准的过渡配合，避免装配时出现同轴度偏差导致的运行振动问题。电机的出线位置设计在定子侧的端面边缘，采用径向出线的布局，不会额外占用轴向安装空间，集成时可以直接在安装基座上对应位置开出线槽，不需要为走线预留额外的轴向间隙。电机的两端轴承选用高精度深沟球轴承，能同时承受径向负载与一定的轴向负载，满足机器人关节、驱动轮这类同时存在径向力与倾覆力矩的使用场景，轴承的预紧力经过精准调校，既不会因为预紧力过大导致运行温升过高，也不会因为预紧不足出现轴向窜动影响控制精度。

实际选型适配过程中，这款电机的扭矩特性匹配协作机器人单关节10Nm以内的持续输出需求，峰值扭矩能覆盖短时间的过载工况，比如机械臂抓取重物瞬间的冲击负载，不需要额外增加过载保护结构。在AGV驱动轮的应用场景中，电机外转子可以直接和轮毂集成，省去了传统驱动方案中的联轴器、传动齿轮等部件，整套驱动轮的轴向尺寸能压缩到传统方案的三分之一，给车体内部的电池、控制板留出更多安装空间。云台类应用场景中，这款电机的低齿槽转矩特性可以保证云台转动时的平顺性，不会因为磁阻波动导致画面抖动，配合高精度编码器可以实现角秒级的位置控制精度。

建模过程中，这款模型完整还原了电机的所有安装特征，包括转子端面的安装孔位、中心定位孔、定子侧的安装止口、出线位置的结构细节，所有配合面的公差都按照实际产品的工程图纸进行还原，结构工程师在做整机集成设计时，可以直接将模型导入装配体中进行干涉检查，不需要再对电机模型进行二次测绘修正，能大幅缩短设备研发阶段的结构设计周期。模型中也还原了电机内部的定转子相对位置、磁钢排布、绕组的大致轮廓，方便做电磁仿真的工程师快速搭建仿真模型，验证不同工况下的电机性能表现。
