通用儿童滑板车前叉连接结构

　　日常接触童车结构设计的从业者都清楚，滑板车前叉是连接转向立管与前轮组件的核心受力部件，这个结构件的设计合理性，直接决定了儿童滑板车的转向顺滑度、承重安全性与长期使用的结构稳定性。从实际应用场景来看，这类前叉结构主要适配市面多数通用款儿童滑板车，替代原有损坏的原厂前叉部件，不需要针对特定品牌做专属结构修改，适配门槛较低，不管是个人用户做配件替换，还是小型童车组装厂做配套零部件选型，都可以参考这个结构的尺寸边界做匹配调整。

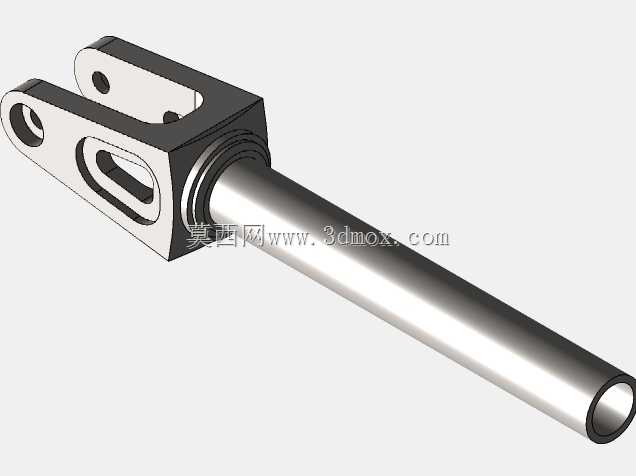

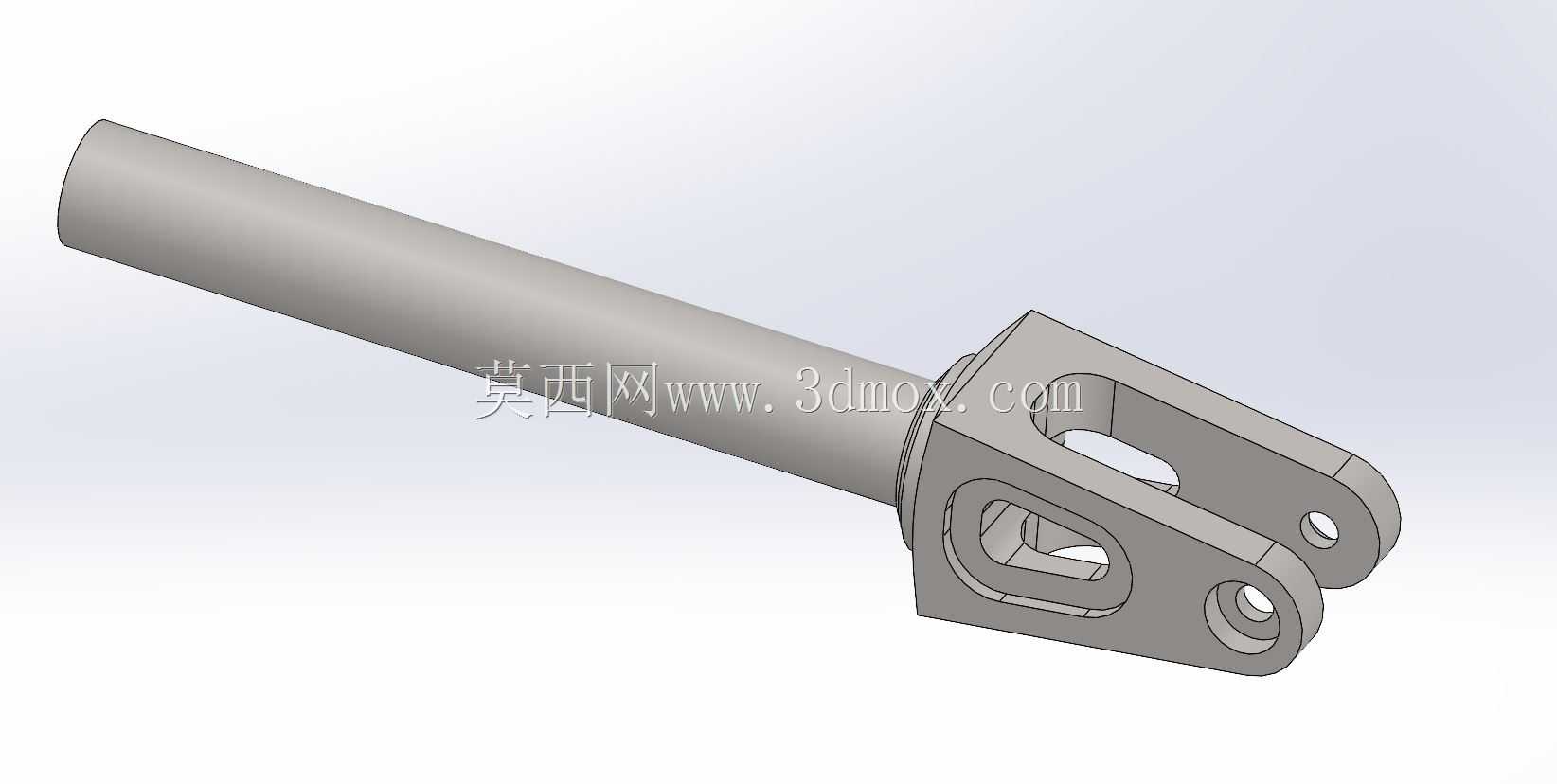

　　从功能特性上拆解，这个部件分为两个核心功能段：一端是圆柱形的立管段，主要作用是插入滑板车的车头立管套筒内，配合碗组轴承实现转向转动功能，立管的外径尺寸需要和通用滑板车的套筒内径做公差配合，通常选用间隙配合的公差带，保证转向时没有卡滞，同时不会出现过大的旷量，避免转向虚位带来的安全隐患。立管的长度需要匹配车头套筒的深度，既要保证插入后有足够的配合长度承受径向载荷，又不能过长顶到套筒内部的限位结构，影响转向行程。另一端是叉体连接段，采用双叉耳的开槽结构，两个叉耳上同轴设置了安装孔，用来穿入前轮轴，实现前轮的转动连接，叉耳之间的开槽宽度需要匹配前轮轮毂的安装宽度，保证前轮装入后不会出现侧向窜动，同时叉耳上的安装孔同轴度需要控制在合理公差范围内，避免前轮安装后出现偏摆，导致滑行时轮子跑偏、磨损加剧。

　　从设计思路来看，这个结构在叉体与立管的连接位置做了加强凸台结构，因为这个位置是整个前叉的应力集中点，儿童滑行时遇到路面颠簸、转向受力、前轮撞击障碍物时，所有的冲击载荷都会集中在立管和叉体的连接位置，如果没有加强结构，长期使用很容易出现焊缝开裂或者本体断裂的问题。叉耳位置做了镂空减重设计，在不影响结构强度的前提下，尽可能降低部件自身重量，毕竟儿童滑板车整体重量需要控制在合理范围，方便儿童搬运挪动，同时镂空结构也能减少铸造或者机加工过程中的材料用量，控制生产成本。叉耳的外形做了圆弧过渡处理，没有尖锐的棱角，避免儿童使用过程中被磕碰划伤，符合童车产品的安全设计规范。

　　从安装边界来看，立管段的外径需要匹配通用22mm或者25mm的滑板车碗组规格，长度通常控制在120mm到150mm之间，保证插入车头套筒后，上方有足够的长度安装把立锁紧结构。叉耳部分的安装孔直径适配通用的8mm或者10mm前轮轴，两个叉耳的内间距控制在35mm到45mm之间，适配多数4寸到5寸的儿童滑板车前轮宽度。整个部件的材质通常选用铝合金或者高强度工程塑料，铝合金材质的结构强度更高，抗冲击性能更好，适合体重偏大的儿童使用，工程塑料材质的重量更轻，成本更低，适合低龄儿童的入门款滑板车。在实际建模过程中，需要重点关注连接位置的圆角过渡，避免应力集中，同时两个叉耳安装孔的同轴度公差需要控制在0.1mm以内，立管的圆柱度公差控制在0.05mm以内，保证和碗组的配合精度。另外叉体部分的壁厚需要均匀，避免注塑或者压铸过程中出现缩痕、气孔等缺陷，影响结构强度。在做结构验证的时候，需要模拟100kg的垂直载荷加载在立管顶端，同时在前轮轴位置施加侧向冲击载荷，验证结构的变形量是否在安全范围内，确保儿童使用过程中不会出现结构失效的问题。
