板对板JWT连接器精密结构设计

项目分类:通讯工具类 发布时间:2026-01-21 ID:1128388
  • 板对板JWT连接器精密结构设计
  • 板对板JWT连接器精密结构设计

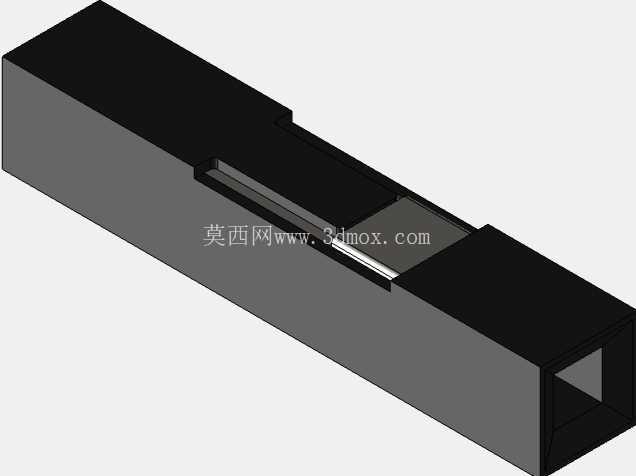

  在消费电子、小型通讯终端、便携检测设备的板级电路搭建场景里,板对板连接部件的选型往往直接决定整机的装配公差冗余、长期使用的接触可靠性,以及后期维护的拆装效率,本次呈现的JWT连接器结构,正是针对小间距板间直连需求完成的精细化结构设计。不同于常规线对板连接器需要额外预留线束走线空间的设计逻辑,这款连接器采用公母端直插配合的结构形式,整体为长条形窄体布局,主体外壳采用耐高温绝缘工程塑料材质,外壳壁厚控制在均匀的0.8mm区间,既保证SMT回流焊过程中外壳不会因高温发生形变翘曲,也能将整体占用的PCB板面宽度压缩到最小,适配内部空间局促的便携类通讯设备装配需求。从实际功能层面看,这款连接器主要承担两块平行排布PCB之间的电源与低频信号传输任务,内部接触端子采用悬臂梁式弹性结构设计,端子接触区域设计有半球形凸点,公母端对插时凸点会与对侧端子平面形成稳定的线接触,配合0.5mm的端子有效接触行程,既能抵消PCB焊接过程中产生的共面度公差,也能在设备受到常规振动冲击时避免接触瞬断问题。外壳端部设计有梯形导向插口,对插过程中可以自动修正±0.3mm范围内的装配对位偏差,降低产线人工装配的对位难度,减少因强行斜插导致的端子弯折报废问题。

  设计过程中重点考量了安装边界的适配性,连接器底部的焊接引脚采用平贴式焊盘设计,引脚伸出外壳底部的高度严格控制在0.15mm,焊接后连接器本体底部与PCB板面之间预留0.1mm的间隙,避免焊接时助焊剂残留渗入连接器内部造成接触不良;连接器长度方向两端各设计有一个0.3mm深的定位柱孔,装配时可以先与PCB上的定位柱配合完成预固定,再进行回流焊接,有效避免焊接过程中连接器受锡膏表面张力影响出现偏移。外壳侧面设计有长度方向的通长防滑凹槽,既可以在注塑成型时减少外壳的缩痕问题,也能在后期维修拆卸时为工装夹持提供受力点,不会因为外壳表面过于光滑导致拆卸时滑脱损伤周边PCB元器件。

  不同于大电流连接器需要额外设计金属屏蔽外壳的结构,这款针对信号传输的连接器在外壳内部设计有间隔排布的绝缘隔栏,每两个信号端子之间都有独立的绝缘隔层分隔,能够减少相邻端子之间的信号串扰,适配最高100Mbps的低速信号传输需求,完全满足小型通讯设备内部的控制信号、传感信号传输要求。在装配公差匹配上,公母端对插后的总配合高度控制在3.2mm,适配两块PCB之间3mm到3.5mm的板间间距范围,不需要额外增加垫高柱调整板间距,能够直接套用在常规厚度的便携设备堆叠结构中;连接器宽度方向的侧边与周边元器件的安全距离预留要求为1mm,不会和周边的贴片电容、电阻等小型元器件产生空间干涉,PCB布局时可以进一步压缩板面占用空间。

  接触端子的材质选用锡磷青铜带材冲压成型,表面做镀镍打底加镀金处理,镀金层厚度控制在0.8μm,既保证长期使用的接触抗氧化性能,也能控制整体物料成本,避免镀金层过厚带来的不必要成本上升;端子的固定端与塑料外壳之间采用倒刺卡接结构,端子插入外壳注塑预留的安装槽后,倒刺会与塑料槽壁形成过盈配合,能够承受15N以上的轴向拉脱力,避免对插过程中端子被推出外壳导致装配失效。实际产线装配验证中,这款连接器可以适配标准的SMT贴片机吸嘴拾取,外壳顶部设计有平整的拾取平面,不需要额外增加定制吸嘴,能够直接融入常规的SMT生产流程,减少产线的工装调整成本。针对设备跌落场景的可靠性,连接器对插到位后,公母端外壳之间设计有0.2mm的卡扣配合量,正常使用过程中不会因为设备跌落的冲击出现公母端松脱问题,同时卡扣的脱开力控制在8N左右,后期维修时只需要用扁平工装插入卡扣缝隙即可顺利分离,不会因为卡扣过紧导致拆卸时损坏PCB板。
