不锈钢平开合页80x50规格三维建模作品

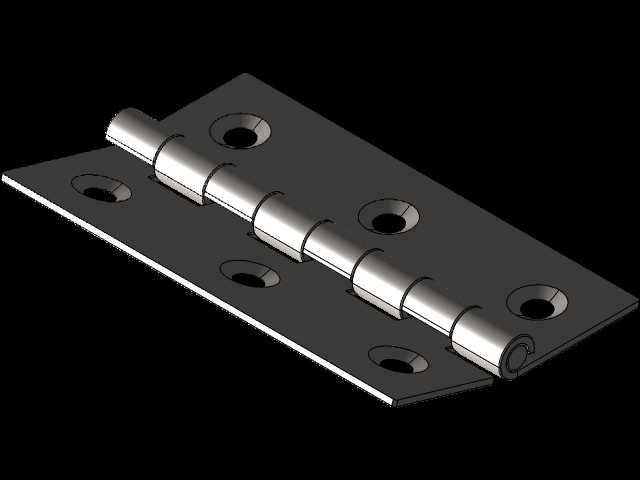

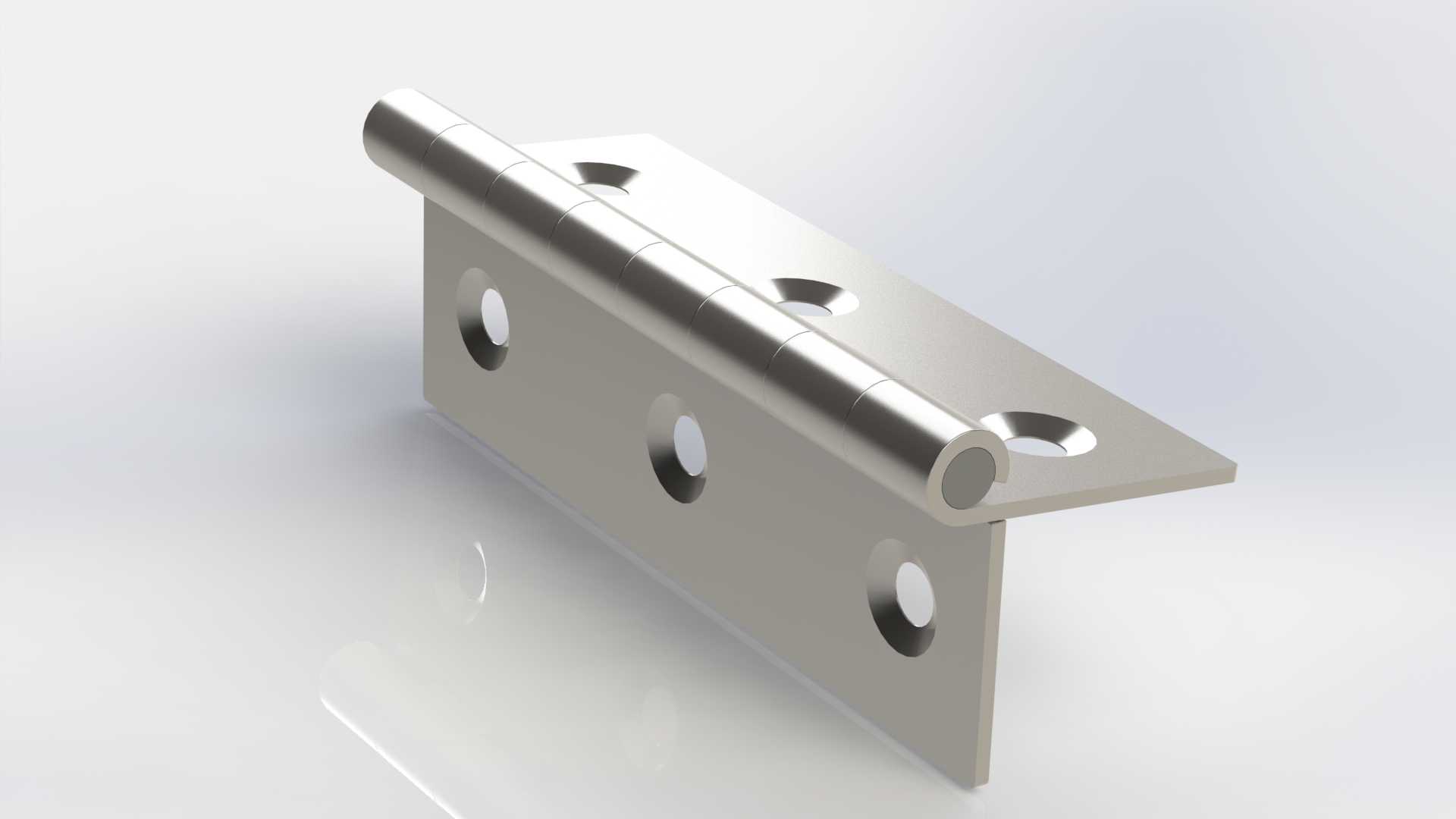

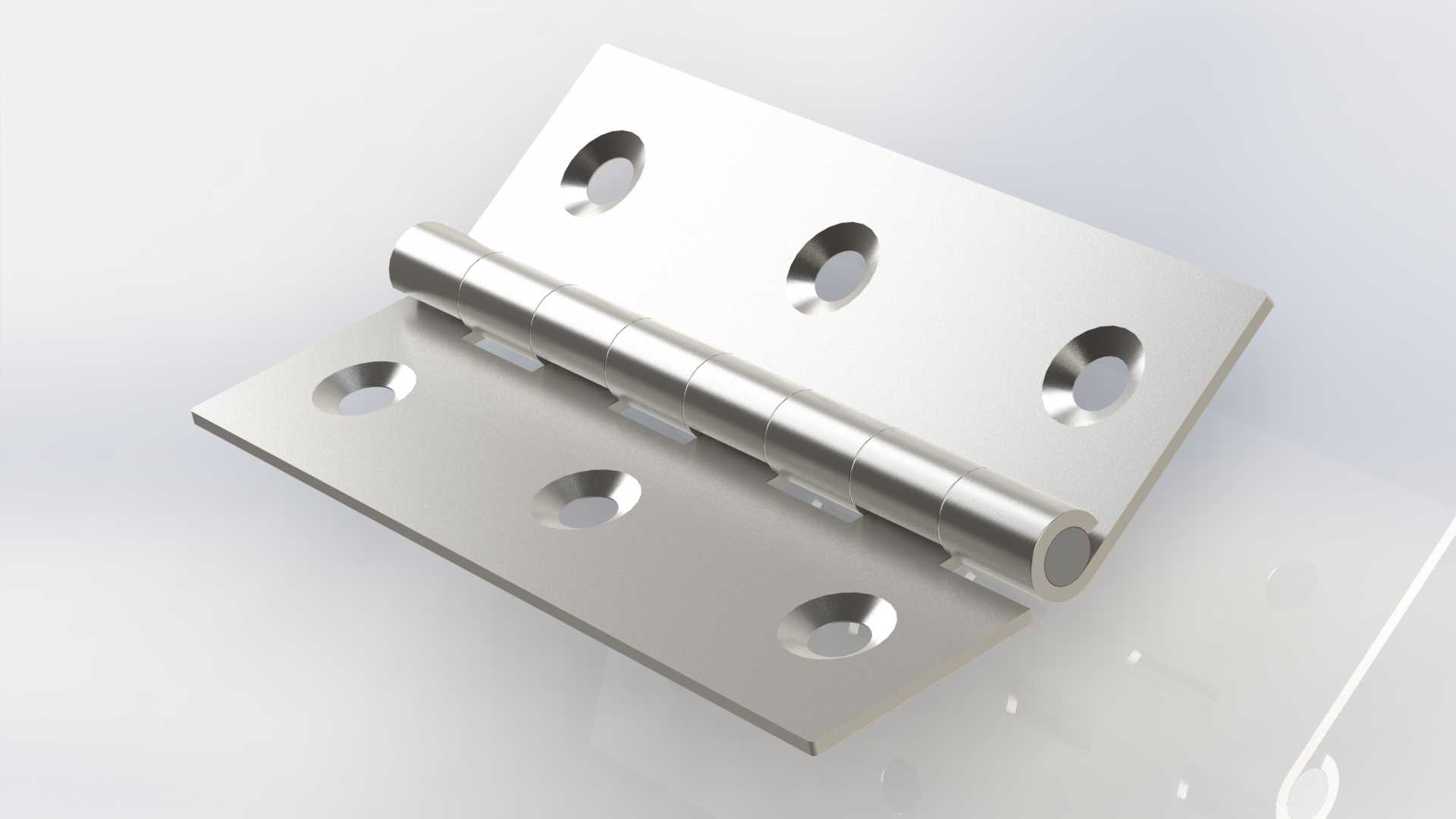

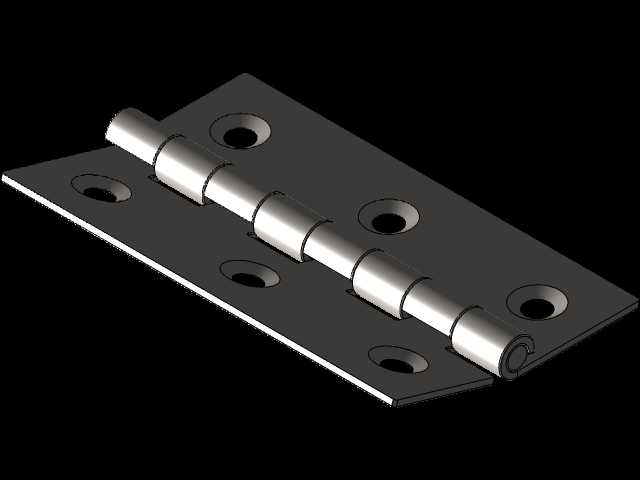

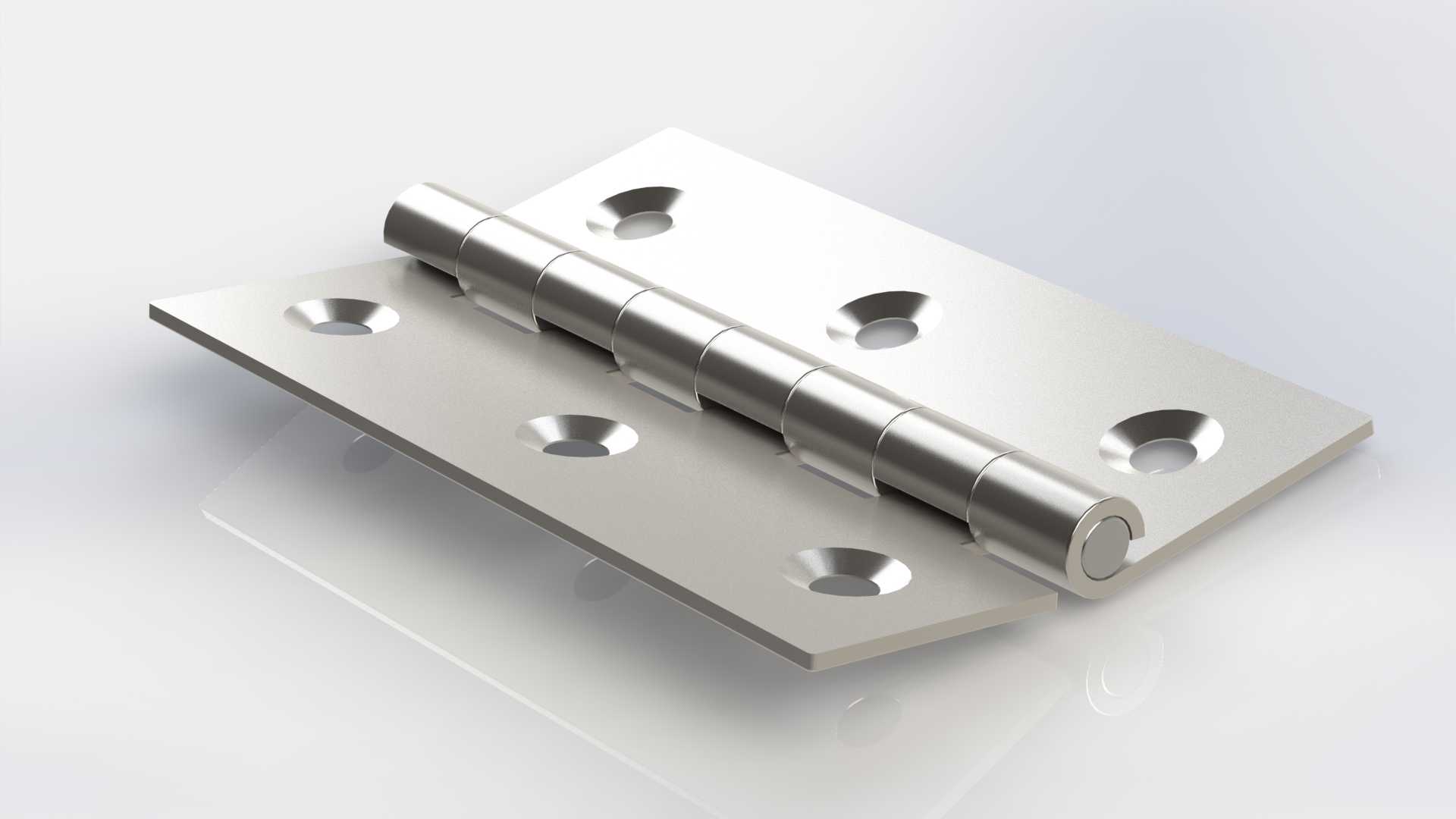

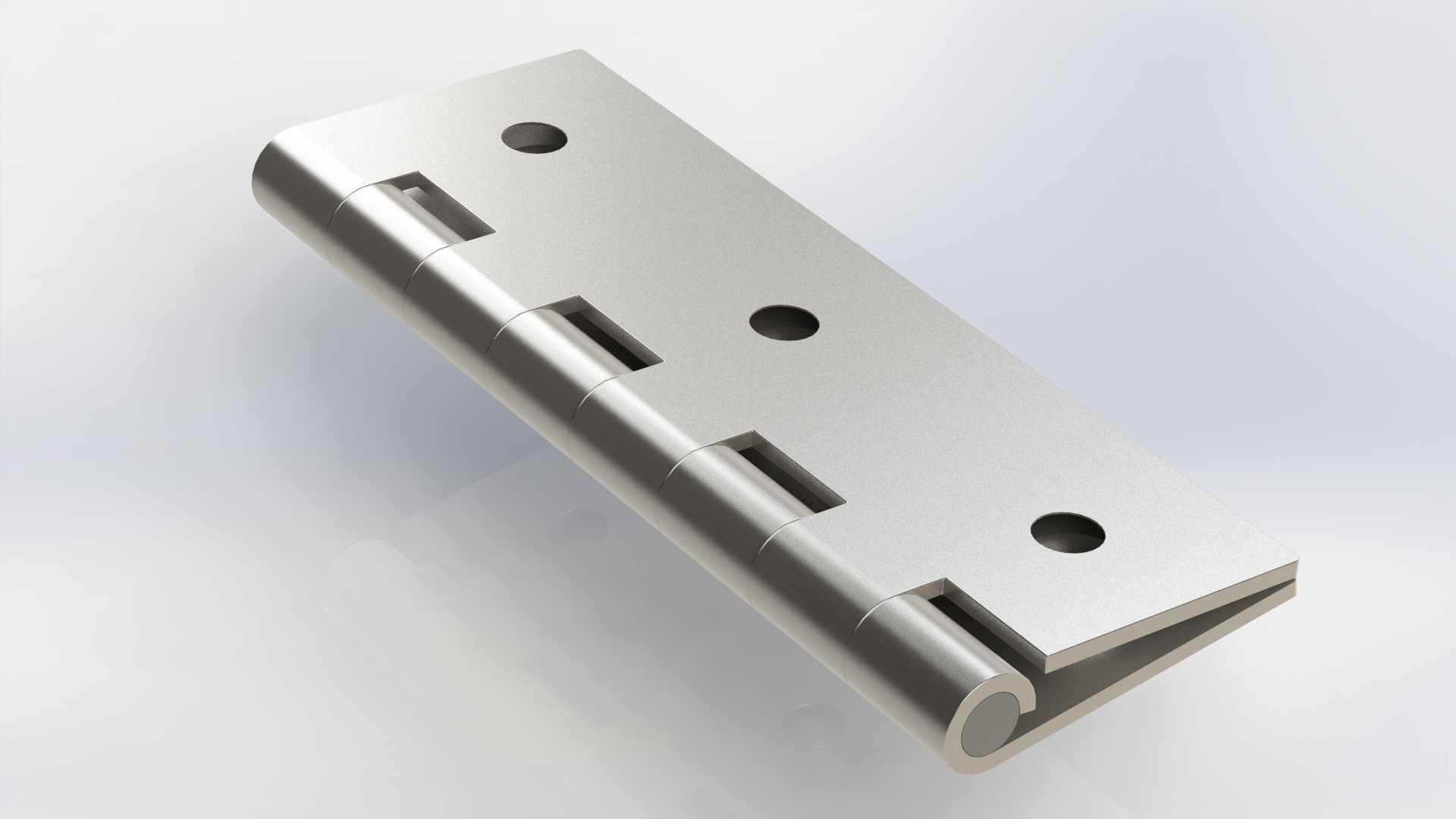

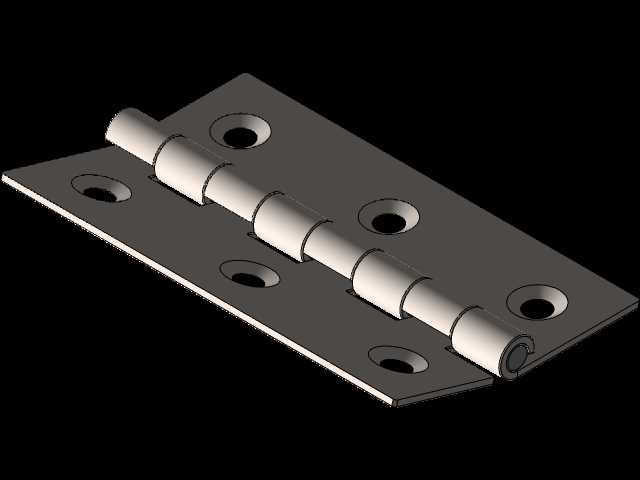

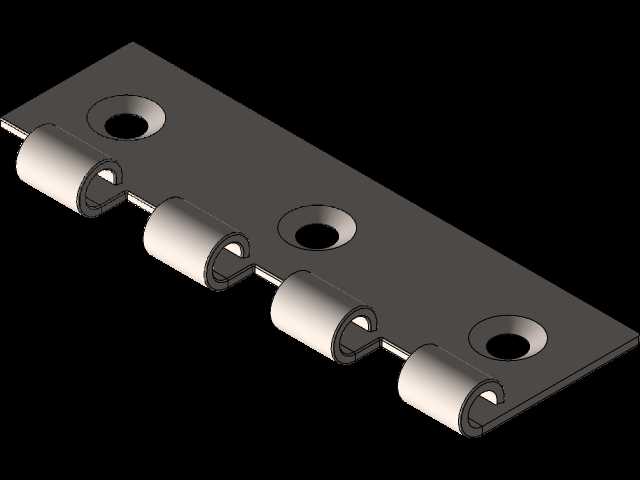

本作品为对标瑞典Biltema在售25-539款80x50规格不锈钢铰链的三维建模成果，建模过程严格遵循实物测绘尺寸，完整还原产品的每一处结构细节。建模阶段以参数化设计为核心思路，先绘制两个页片的基础轮廓草图，精准定位6个沉头安装孔的位置与沉孔深度，确保孔位的同轴度、孔距公差与实物完全一致，页片边缘的倒角、厚度变化都通过草图约束与特征拉伸完成，避免出现非参数化的碎面问题。针对核心的铰接转轴结构，单独绘制卷圆特征的截面草图，通过扫掠、布尔运算完成合页筒的成型，保证转轴与合页筒的配合间隙符合实际装配要求，能够实现0-180度的顺畅开合转动，无结构干涉问题。材质设置上，针对不锈钢材质的物理特性，调整金属材质的反射率、粗糙度参数，还原不锈钢亚光拉丝的表面质感，沉孔内部、合页筒接缝处的光影细节都经过反复调试，避免出现塑料感的失真效果。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，勾勒合页的金属轮廓与结构棱线，辅助光源补亮底部暗部，避免合页筒内侧、页片底部出现死黑区域，背景采用浅灰渐变的纯色背景，突出产品本身的结构特征，不添加多余装饰元素干扰展示。整个建模过程兼顾了外观还原度与结构实用性，模型可直接用于产品展示、结构校核、装配模拟等场景，所有特征保留完整参数，可根据需求快速调整尺寸衍生不同规格的同类型合页模型，页片的厚度、孔位数量、合页筒的节数都支持参数化修改，适配不同的设计使用需求。
