Ubiquiti16口交换机19英寸机架安装板

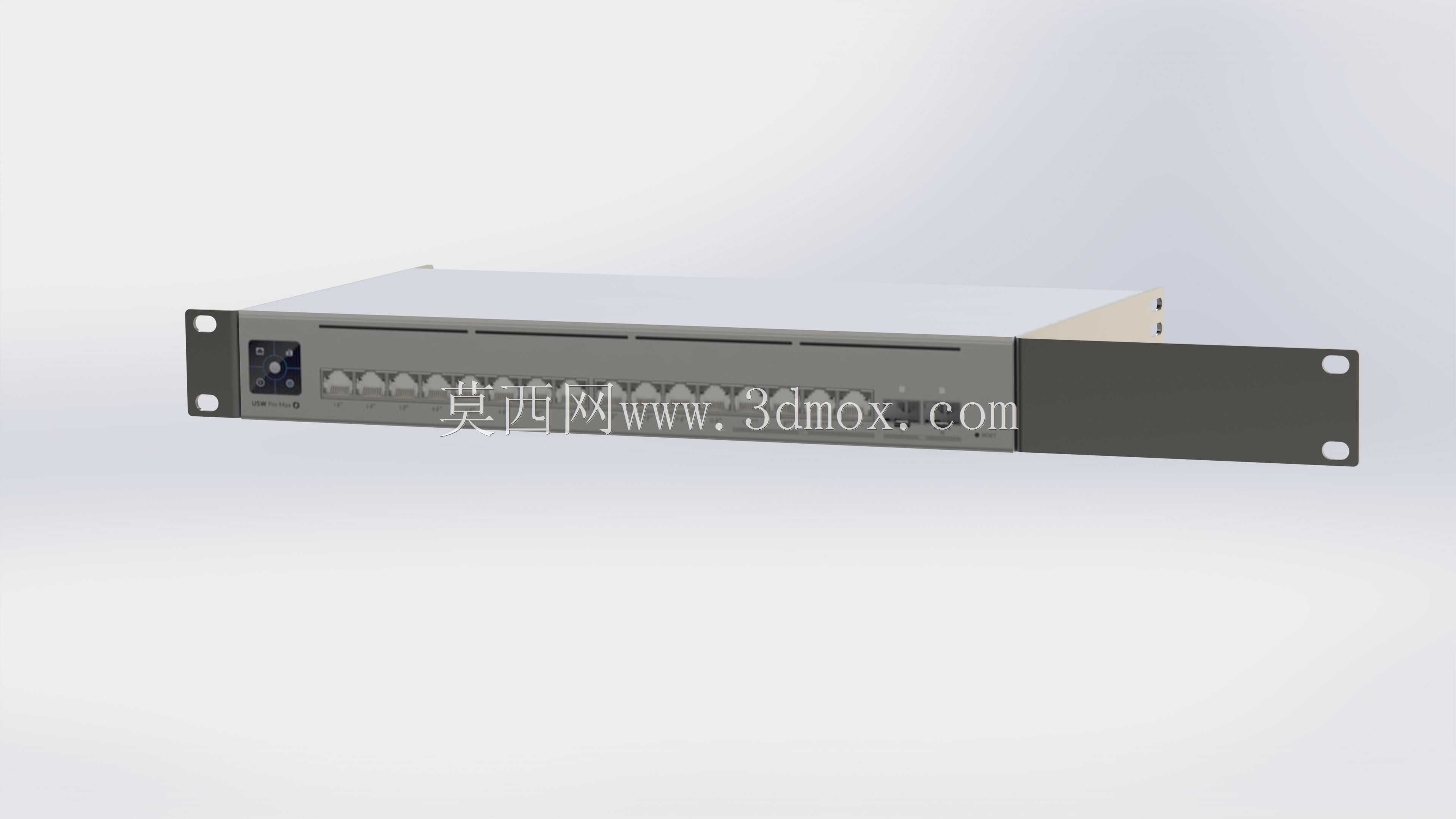

　　在标准19英寸通信机柜的设备部署场景中，机架安装板是实现非机架式网络设备规整上架的核心转接结构件，本次设计的安装板专门适配Ubiquiti USW-Pro-Max-16交换机的安装需求，解决桌面式交换机无法直接固定在标准机柜立柱的实际工程问题。

　　从实际应用场景来看，中小规模机房、企业网络配线间、弱电井机柜内的设备部署普遍遵循19英寸机架安装规范，多数中端接入层交换机出厂仅配备桌面安装脚垫，直接放置在机柜层板上会占用大量垂直空间，且设备前后端无固定点，运维过程中插拔网线容易造成设备移位，长期使用还会因层板承重不均出现形变风险。这款安装板通过两侧的标准机架固定耳，将交换机整体承托并固定在机柜前后立柱之间，无需额外配置层板，可释放机柜内部的垂直安装空间，同时让设备前端的网口、指示灯与机柜立柱前端面齐平，方便运维人员观察设备运行状态、插拔线缆。

　　产品功能特性上，安装板主体采用2mm厚度的金属板材加工，整体承重冗余充足，可完全承载交换机自身重量以及线缆插接过程中的侧向受力，不会出现长期使用后板材下弯、固定孔位错位的问题。安装板与交换机接触的承托面做了折边加强处理，折边高度匹配交换机底部的安装定位槽，安装时可直接将交换机卡入折边形成的限位槽内，无需额外测量对位，降低现场安装的操作难度。两侧的固定耳上开有标准的机柜安装方孔，孔位间距完全符合19英寸机架的通用安装尺寸，可适配不同品牌、不同立柱厚度的标准机柜，固定耳与主板之间采用折弯一体成型结构，无额外焊接拼接点，结构强度更高，不会出现固定耳断裂的问题。

　　设计思路层面，整个结构完全遵循钣金加工的工艺合理性，所有折弯处均预留了标准的折弯内R角，避免加工过程中出现板材开裂的问题，板件上的所有安装孔均采用冲压成型，孔位边缘无毛刺，安装螺丝时可顺畅拧入，不会出现螺丝卡滞、滑牙的情况。考虑到交换机运行过程中的散热需求，安装板承托交换机的区域并未做全封闭设计，而是预留了对应交换机底部散热格栅的镂空区域，保证交换机底部的空气流通，不会因为安装板遮挡散热孔导致设备运行温度升高。同时安装板的表面做了哑光喷塑处理，颜色与交换机本体的金属外壳保持一致，安装完成后整体视觉协调性好，不会出现明显的色差突兀感。

　　外形尺寸与安装边界方面，安装板整体宽度严格遵循19英寸机架的安装规范，两侧固定耳的总宽度为482.6mm，固定耳上的安装孔中心距为465mm，完全匹配标准机柜的立柱孔位间距。安装板的深度尺寸根据交换机的实际深度设计，承托区域的深度刚好覆盖交换机底部的安装受力点，不会过度延伸遮挡交换机后端的电源接口、散热风口，安装完成后交换机后端的接口区域完全外露，方便电源线、光纤跳线的插接。安装板的整体厚度控制在2mm，加上两侧固定耳的折弯高度，安装后仅占用机柜1U的垂直安装空间，不会对上下相邻位置的设备安装造成干涉，板件边缘均做了钝化磨边处理，现场安装施工时不会划伤施工人员的手部，也不会割伤线缆外皮。

　　在实际安装操作中，施工人员可先将安装板的一侧固定耳通过机柜螺丝固定在机柜立柱上，再将交换机沿承托面的限位槽推入到位，随后固定另一侧的固定耳，最后通过设备自带的固定螺丝将交换机与安装板锁紧即可，整个安装过程无需复杂的测量、打孔操作，单人即可在短时间内完成设备上架，大幅提升机房施工的效率。安装完成后设备整体固定牢固，即使运维过程中大力插拔网线，也不会出现设备移位、接口松动的问题，可长期稳定适配机房内的设备运行环境。
