蝶形拖车连接锁扣结构设计

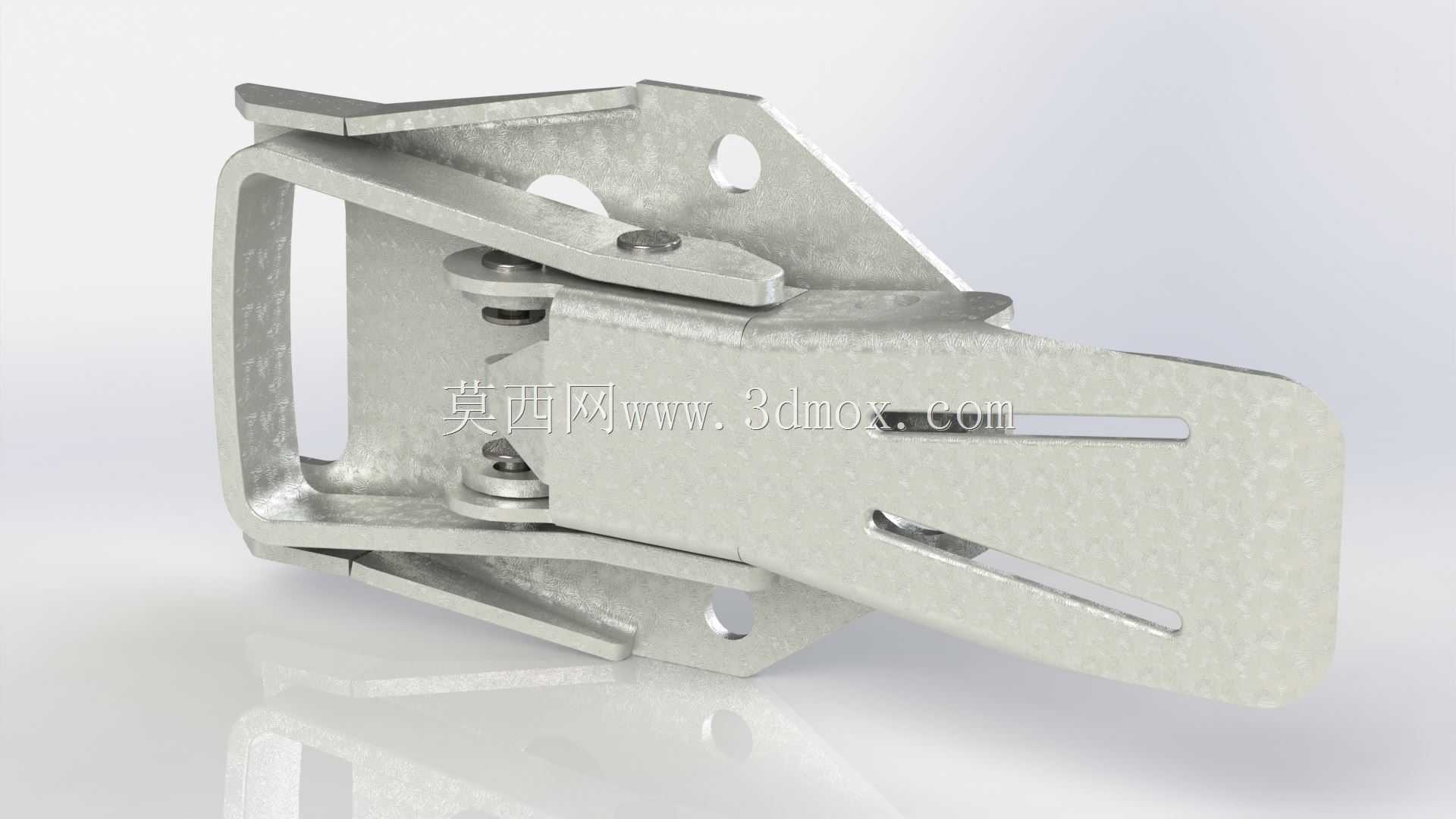

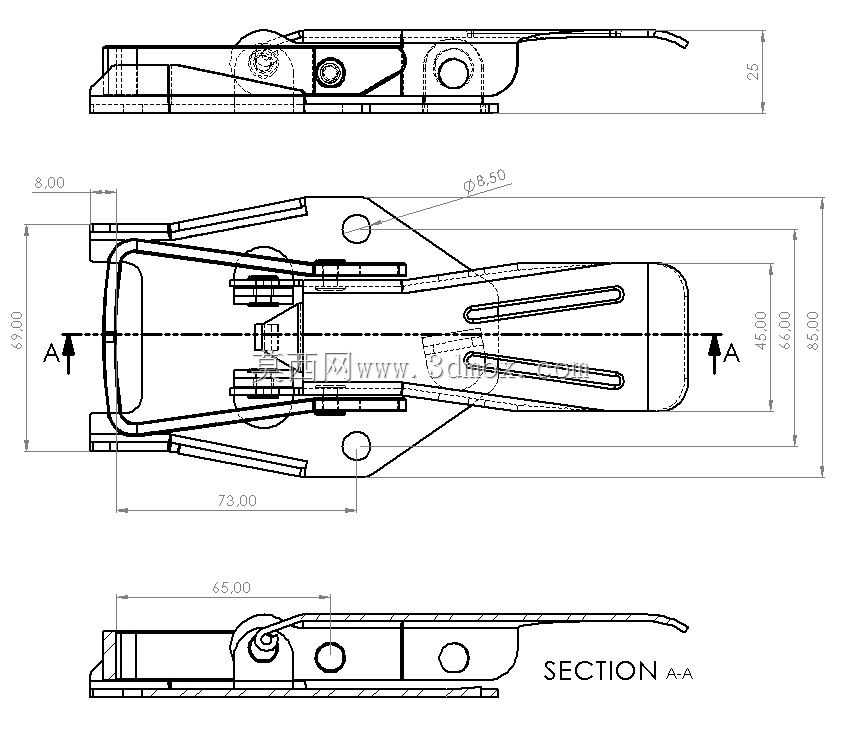

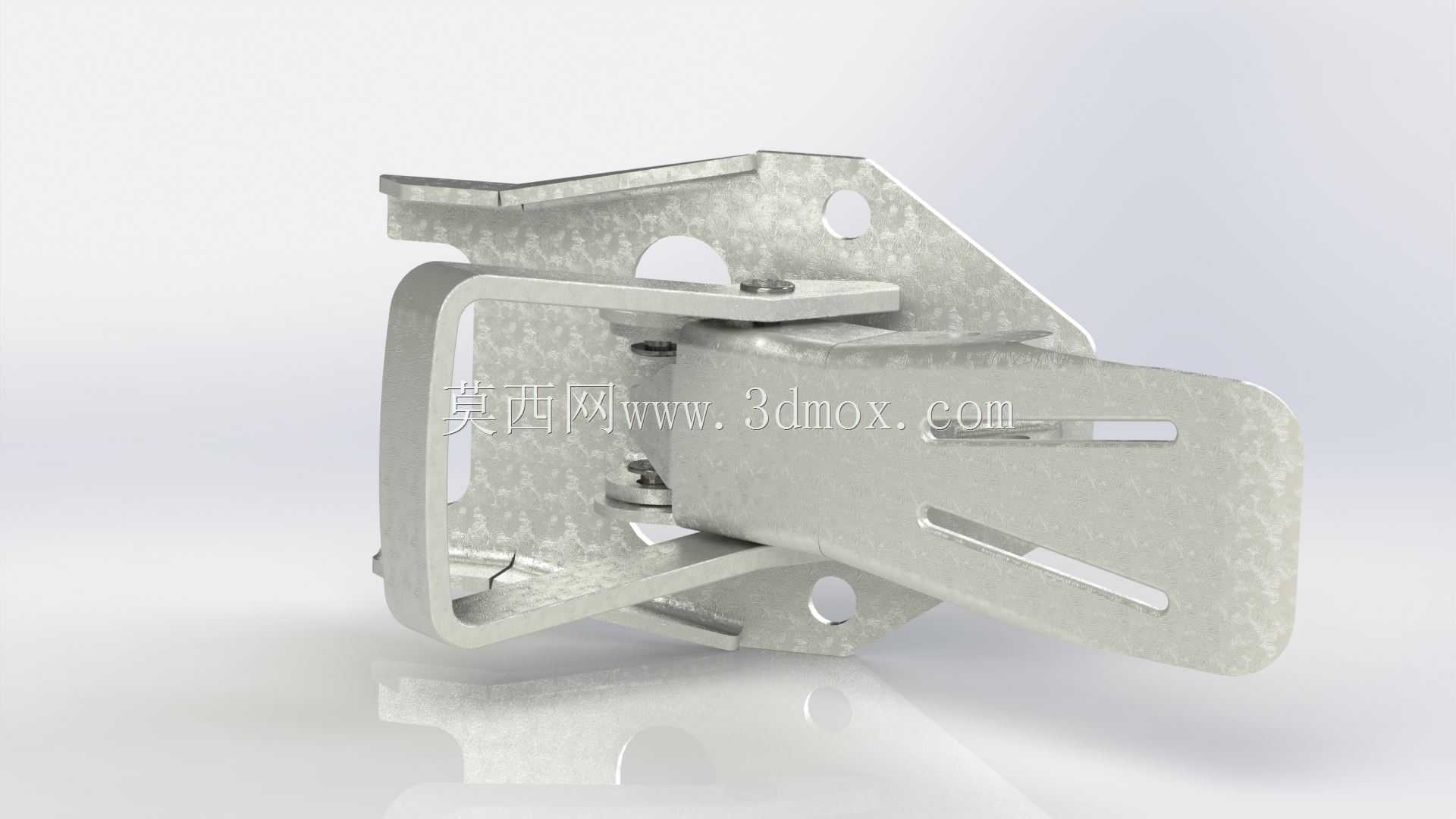

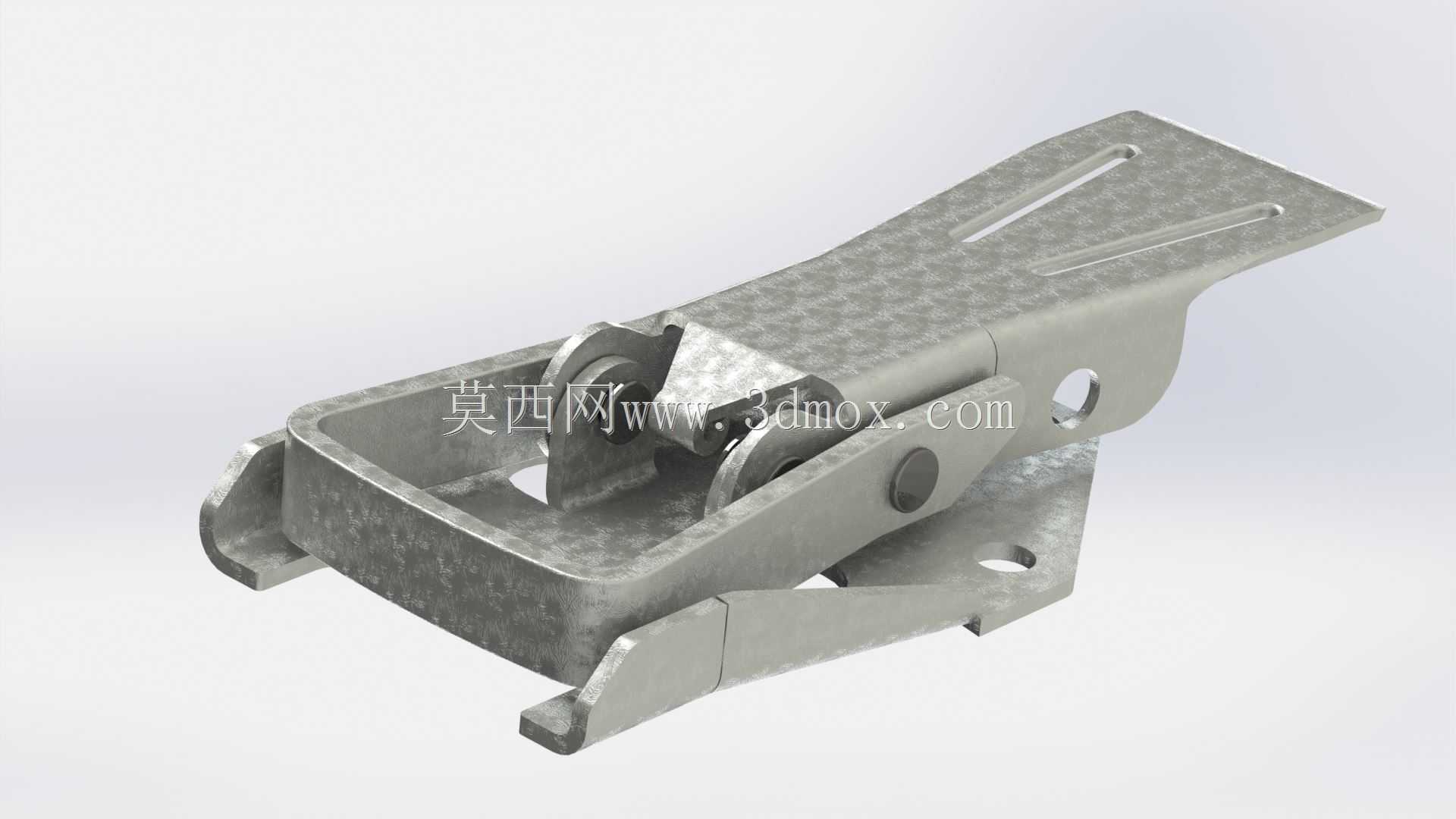

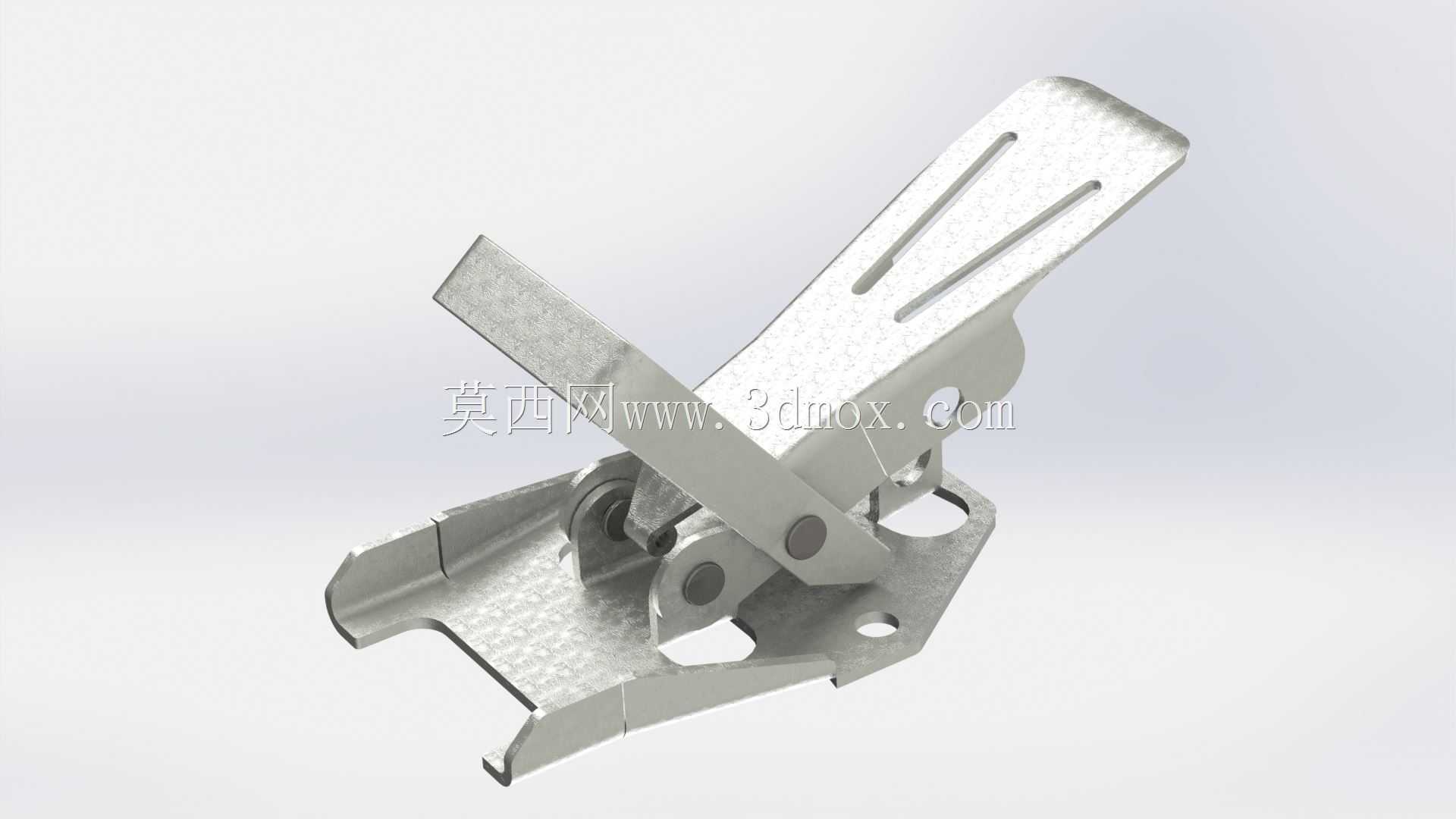

这类蝶形锁扣主要应用在拖挂类车辆的车厢栏板、附件挂载连接场景，是欧洲地区民用拖挂设备上普及率极高的快锁连接件，日常使用中承担拖挂部件间的快速锁止、防松脱的核心作用，不少售后替换件会参照原厂HTK款的结构做复刻生产，不同厂商的复刻版本会根据自身工艺调整局部细节，但核心的锁止逻辑保持一致。从结构功能来看，这款锁扣采用偏心压紧的锁止原理，扳动外侧的蝶形操作手柄时，联动的铰接连杆会带动锁钩完成扣合动作，当手柄扳动到最终锁止位置时，铰接点会越过结构死点，形成稳定的自锁状态，即便拖挂行驶过程中产生持续振动，锁扣也不会意外松脱，能可靠保持连接部位的压紧力。设计层面，这款锁扣的主体采用冲压钣金成型工艺，所有铰接位置都采用铆钉做转动连接，没有额外的紧固件，装配工序简单，适合批量冲压生产。底座上预留的两个长圆形安装孔，是为安装环节预留的调整余量，现场安装时可以根据实际的安装面间隙、搭接边厚度，在一定范围内调整锁扣的固定位置，保证锁钩能准确勾住对侧的挂座，同时获得合适的压紧量，避免出现锁止过松晃荡、或者过紧无法扳动到位的问题。锁扣的操作手柄做了外翻的折边处理，既提升了钣金件的结构刚度，避免大力扳动时手柄出现变形，也能在操作时减少锐边割手的问题，符合户外手动操作配件的人机要求。从安装边界来看，这款锁扣属于平面安装型，底座需要固定在平整的刚性安装面上，对侧的挂座需要和锁扣底座保持平行，安装时需要提前核对锁止行程内的空间余量，保证手柄扳动全程不会和周边的结构件产生干涉。锁扣的整体外露表面做了镀锌钝化处理，能适应户外拖挂使用时的雨雪、泥泞等腐蚀环境，减少日常使用中的锈蚀问题，延长配件的使用寿命。在做配套结构设计时，需要注意锁扣扣合后的压紧行程有限，对侧挂座的位置公差不能过大，否则容易出现锁止不到位的情况，铰接位置的铆钉铆接松紧度需要控制在合适范围，既要保证连杆转动灵活无卡滞，又不能出现过大的旷量，避免长期使用后磨损松旷影响锁止可靠性。这类锁扣除了拖车场景外，也可以通用在需要频繁开合、要求快速锁止的设备舱门、工具箱盖、工装夹具盖板等位置，只要安装空间、锁止力需求匹配就能替换使用。
