瑞典装载机Stora BM型快速连接挂接装置

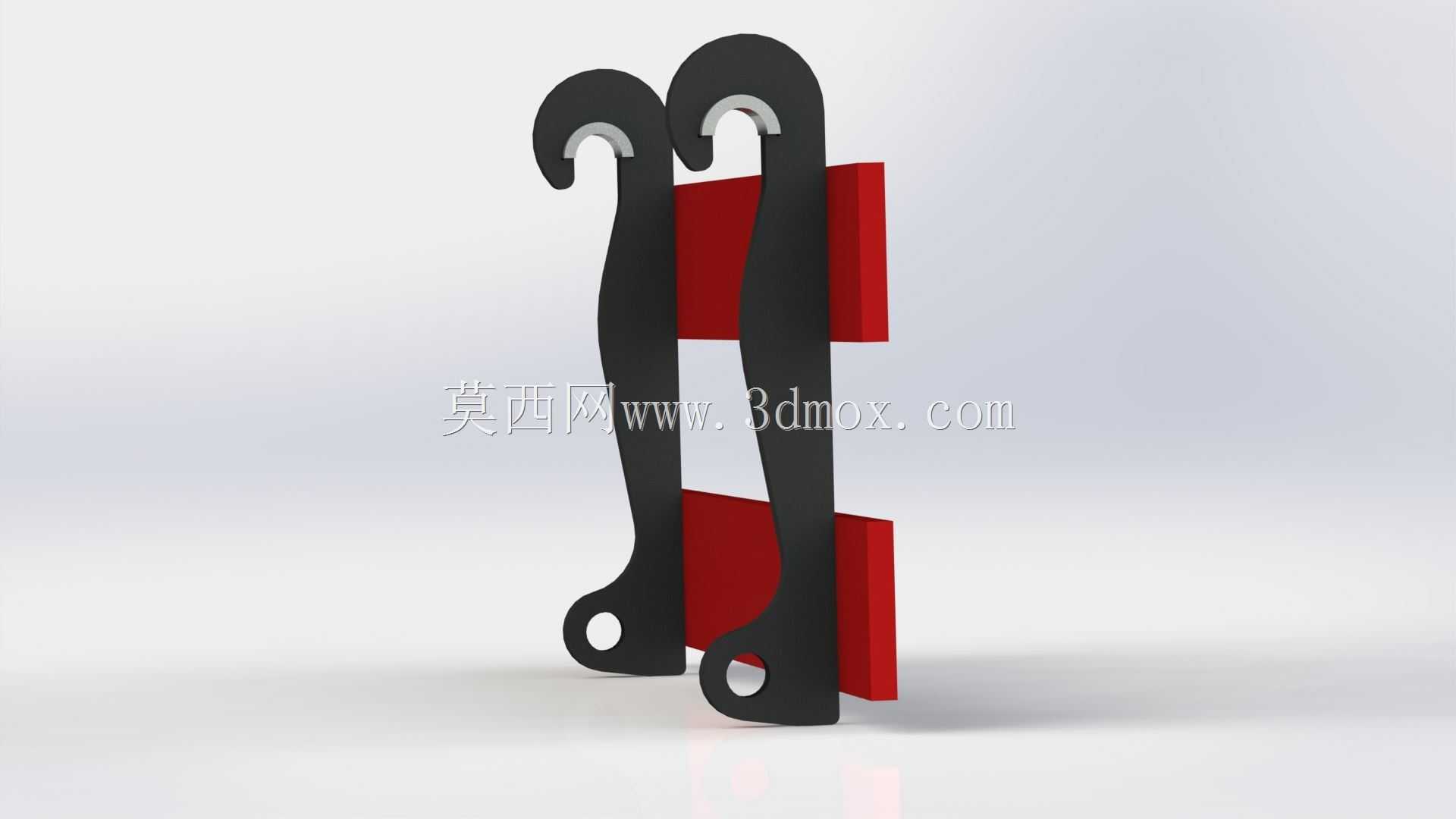

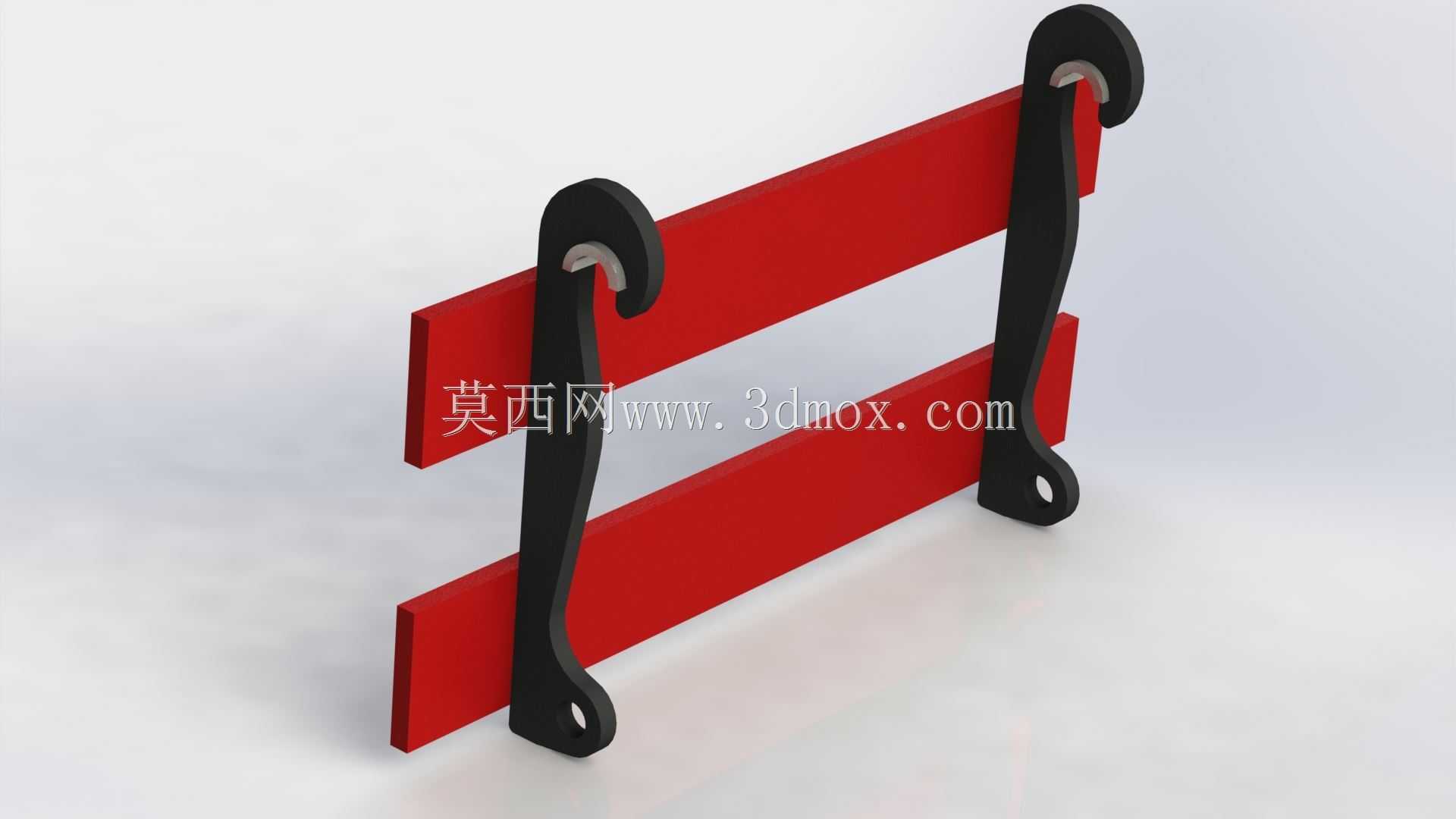

在北欧区域的工程作业场景里，装载机属具的快速切换效率直接决定了零散作业的台班产出，这套适配沃尔沃L50、L70、L90、L120、6300、4200、4300、4400以及Huddig 760-1260等多款机型的快速连接装置，是当地施工场景里普及率极高的标准挂接结构。不同于部分区域采用的锁销式快接结构，这套Stora BM标准的快接装置采用双钩臂对称布局，两个主承力钩体采用上弯下铰的结构设计，上部的钩槽直接卡入装载机动臂前端的上挂接销轴，下部的铰制孔位则与动臂前端的下翻转油缸铰接座对位，配合属具自带的锁止结构即可完成无工具快速挂接。从结构设计逻辑来看，两个钩臂采用变截面弧形轮廓，上部挂接位置做了局部加厚的承力凸台，钩槽内侧预留了耐磨衬板的安装位，长期使用磨损后仅需更换衬板即可恢复配合精度，无需整体更换钩体；钩臂中段采用内凹的流线型轮廓，既避开了动臂举升过程中的干涉边界，又在保证结构强度的前提下削减了不必要的结构重量。两块间隔布置的红色连接板分别位于钩臂的上下段位置，将两个独立钩臂刚性连接为整体框架，既保证了两个钩体的同轴度误差控制在装配允许范围内，又能在偏载作业时分散单侧钩体承受的侧向载荷，避免单钩受力过大出现变形。从安装边界来看，这套快接装置的上部钩槽开口尺寸、下部铰孔中心距完全匹配对应机型动臂前端的安装点位，挂接后整体轮廓不会超出装载机原有属具的旋转包络，举升、翻斗动作全程不会与动臂、拉杆结构出现运动干涉。实际作业中，这套结构可以让驾驶员在驾驶室内完成铲斗、货叉、抓斗、清扫器等不同属具的切换，全程无需人工插拔锁销，单人次属具切换时间可以压缩到一分钟以内，尤其适配市政维护、农场作业、零散土石方转运这类需要频繁更换属具的作业场景。钩体下部的铰孔位置做了沉台设计，安装铰接销轴后轴端挡板可以完全沉入沉台内，避免作业过程中凸起的挡板被石块、土方磕碰变形导致销轴拆卸困难。上下连接板与钩臂之间采用满焊连接，焊后做整体去应力处理，避免长期承受冲击载荷后焊缝出现开裂。整套结构没有冗余的复杂传动部件，核心承力件均为高强钢焊接成型，日常维护仅需定期在钩槽铰接位置加注润滑脂即可，在低温、多粉尘的北欧户外作业环境下也能保持稳定的工作状态，不会因为低温导致锁止机构卡滞，也不会因为粉尘堆积影响挂接对位的精度。
