ARDUINO UNO CH340开源开发板结构设计

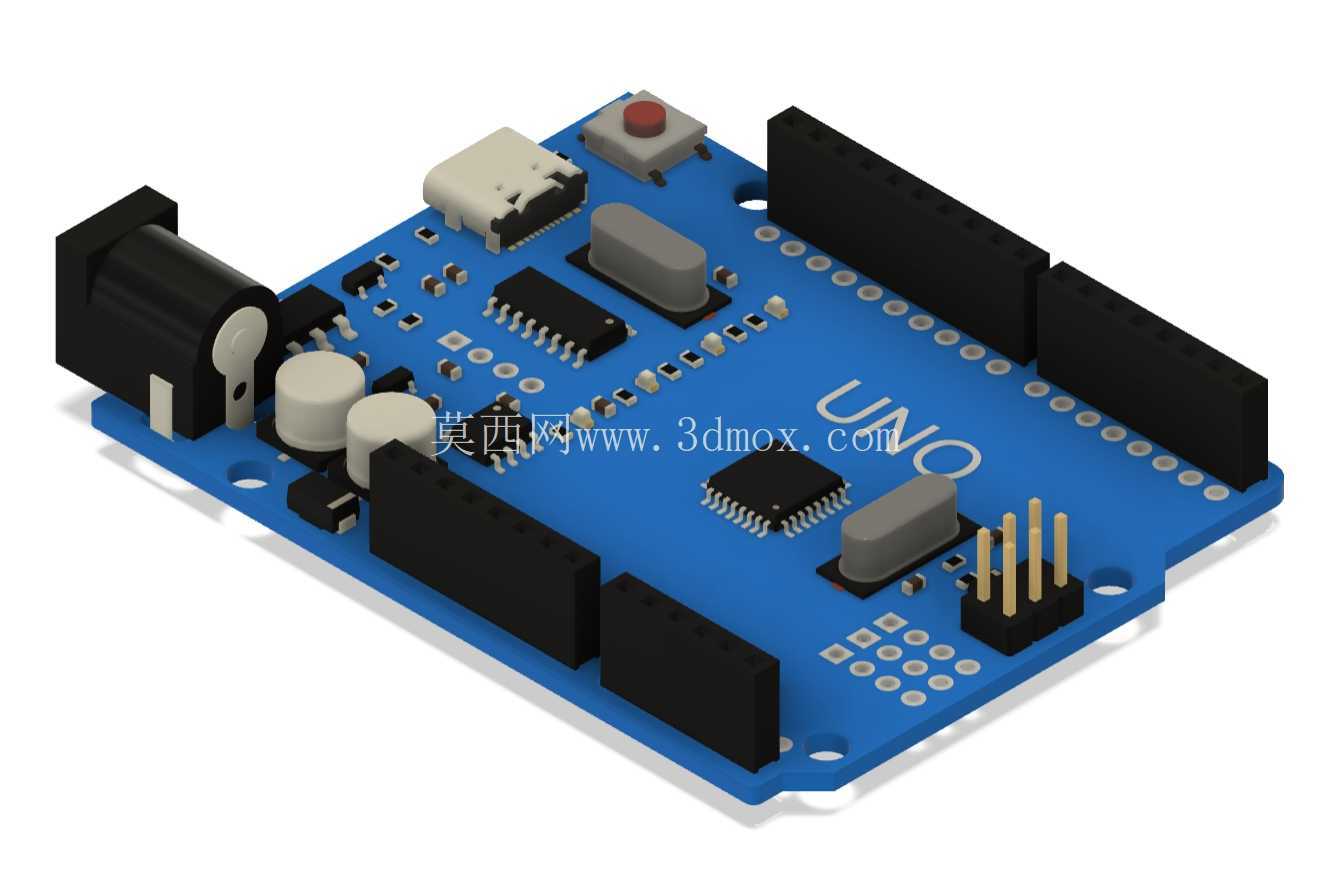

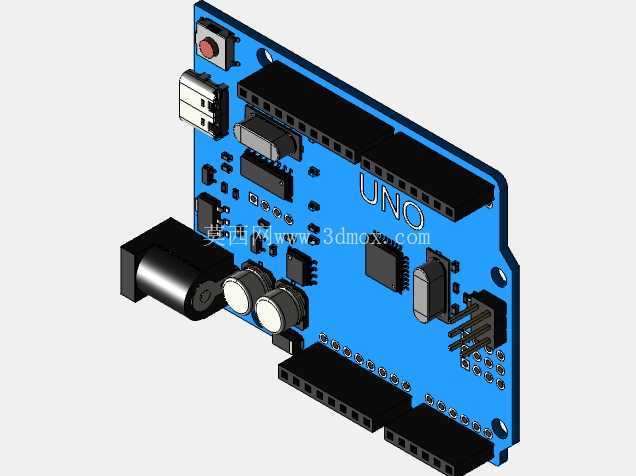

做嵌入式开发、小型智能设备原型搭建的工程师对这款开发板不会陌生，这次的三维建模完全还原了CH340版本UNO板的所有结构细节，从板载元件布局到安装孔位都严格对照实物测绘，能直接用于设备集成阶段的结构干涉检查、外壳适配设计。很多人做项目初期只关注电路功能，忽略结构匹配，等到打样外壳才发现接口位置对不上、元件高度超差，这类问题在前期用精准三维模型做装配验证就能完全规避。

从实际应用场景来看，这款开发板的使用覆盖了从学生课程设计、创客DIY作品到工业现场小型数据采集终端的多个领域，做智能小车的运动控制核心、环境监测节点的主控单元、小型自动化设备的逻辑控制器都能见到它的身影。板载的CH340芯片负责USB转串口功能，省去了额外的编程器，直接通过USB线就能完成程序烧录和串口通信，这也是该版本被广泛使用的核心原因之一。建模时特意还原了USB接口的突出尺寸、DC电源座的圆柱外径和插针深度，这些细节直接决定了外壳开孔的位置和大小，差1mm就可能出现接口插不上、外壳盖不严的问题。

功能布局上，板上的两排排针间距严格按照标准2.54mm排距设计，两侧的数字IO口、模拟输入口排针高度统一，电源接口、复位按键的位置都和官方版本完全一致，兼容市面上绝大多数现成的扩展板（Shield）。建模时没有简化排针的细节，每一根插针的直径、露出板面的高度都做了还原，做堆叠扩展设计时，可以直接在装配体里检查扩展板和主板之间的元件干涉，比如有些扩展板下方的电解电容会不会和主板上的晶振、USB座碰到，这些在二维图纸上很难发现的问题，三维模型里旋转视角就能一目了然。

设计思路上，整个PCB板的外形是带两个安装孔的矩形，板厚按照常规1.6mm玻纤板厚度设置，四个角做了圆角处理避免锐边，安装孔的内径、沉孔尺寸都适配常用的M3铜柱，做设备内嵌安装时，可以直接用铜柱将开发板固定在设备内部的安装柱上，不需要额外做转接板。板上的元件高度做了分层处理：最高的元件是DC电源座和USB接口，其次是复位按键、电解电容，然后是晶振、排针，最矮的是贴片电阻电容和主芯片，建模时每个元件的高度都按照实物尺寸设置，做内部空间排布时，可以精准计算开发板上方需要预留的净空高度，避免设备上盖压到板上最高的元件。

安装边界方面，开发板的总长度、宽度完全符合标准UNO的外形尺寸，两侧排针外侧到板边的距离、排针末端到板端的距离都做了精准测绘，做外壳设计时，除了要预留接口的开孔位置，还要注意排针上方如果要接杜邦线，需要预留足够的接线空间，尤其是电源口附近的接线，不能和外壳内壁产生挤压。板上的复位按键是轻触式，按键的按压行程、键帽高度都在模型里做了体现，外壳对应位置的按键开孔要和键帽对齐，预留合适的按压间隙，不能出现按键卡滞、按不到的情况。另外CH340版本的板上USB接口是Micro USB还是Type-B？不对，这个版本是标准的Type-B USB接口，接口的金属外壳厚度、插入口的内部尺寸都做了还原，做设备面板开孔时，要给USB插头留出足够的插入空间，不能出现插头插不到位的情况。

很多工程师做项目时习惯直接找现成的模型用，但不少网上的模型都简化了关键结构，比如把排针做成方块、忽略DC座的突出部分，用这类模型做结构设计很容易出问题。这次的建模把所有板载元件都做了1:1还原，包括板上的贴片LED、电阻电容的排布位置，甚至丝印层的UNO标识位置都和实物一致，不管是做产品演示渲染、结构装配验证还是教学演示用的模型，都能满足精度要求。尤其是做教学类的三维演示内容时，精准的模型能让学习者更清晰地了解开发板的结构组成、元件布局，比简化模型的展示效果好很多。

从设备集成的角度来说，这款开发板的安装方式非常灵活，除了用两个安装孔固定，也可以通过排针直接插在底板上，建模时排针的伸出长度刚好匹配标准母座的深度，做插装式设计时，可以直接计算底板和主板之间的间距，预留出主板背面元件的空间——主板背面也有少量贴片元件，比如CH340芯片的部分外围元件，建模时也没有忽略背面的结构，两层板的元件布局都做了还原，避免做贴板安装时背面元件被顶住。另外板上的电源指示灯、串口收发指示灯的位置也做了还原，做外壳设计时如果要做灯效透光，就可以精准对应指示灯的位置开设透光孔，不用反复调整位置。
