Wemos D1 mini直流电源扩展盾板结构设计

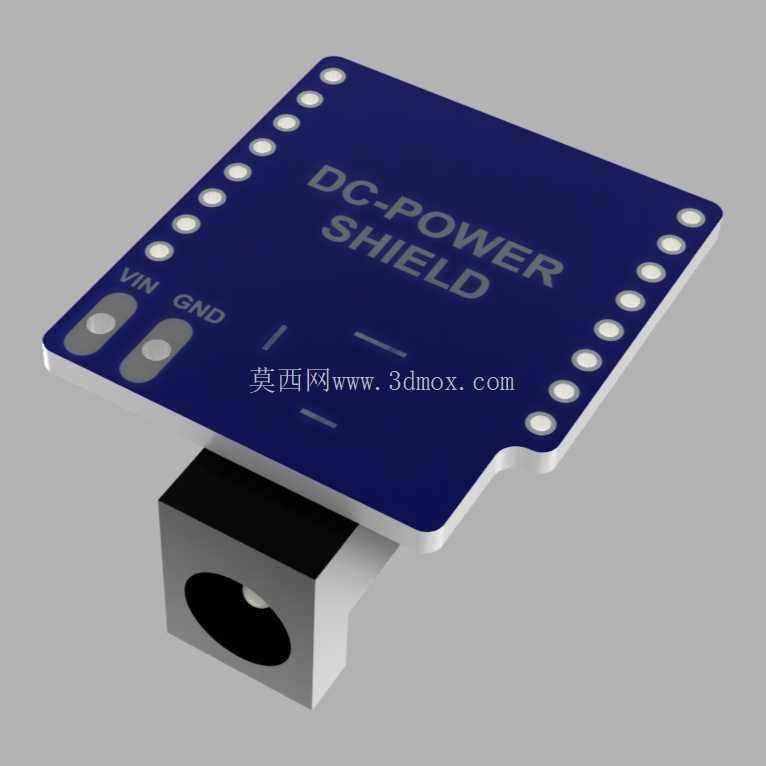

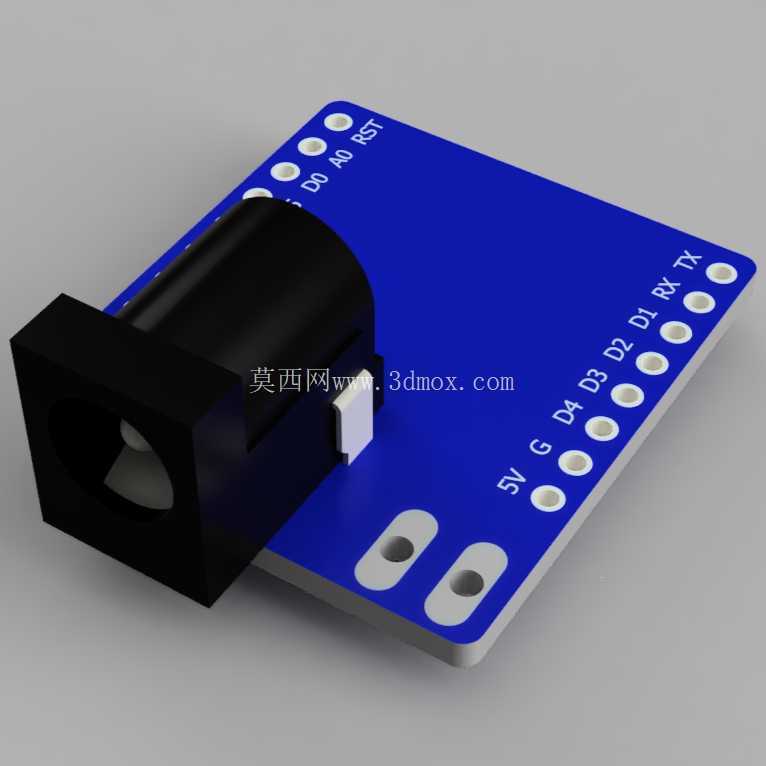

　　这款适配Wemos D1 mini开发板的电源扩展盾板，主要面向嵌入式原型开发、小型物联网终端搭建场景，解决开发板外接直流供电时的接线杂乱、供电不稳、接口不匹配的实际工程问题，在桌面级原型验证、小型传感节点部署、学生电子竞赛作品制作等场景中应用广泛。日常做嵌入式项目时，很多人习惯用USB线给D1 mini供电，但如果外接的传感模块、执行器件总电流超过USB口供电上限，或者现场部署时没有USB接口可用，就需要外接直流电源，这款盾板就是为了匹配这类需求设计的，直接叠装在开发板上方，不需要额外飞线，能大幅减少原型搭建时的接线工作量，也能避免飞线带来的接触不良、短路风险。从功能特性上看，板载标准DC直流电源座，支持常规外径5.5mm内径2.1mm的直流插头接入，适配市面上常见的12V直流电源适配器，板载的引脚完全对齐Wemos D1 mini的排针定义，叠装后不会遮挡开发板原有引脚，所有IO口、电源引脚都能正常外接其他模块，不会出现引脚干涉的问题。板上预留的两个椭圆形安装孔，是按照通用小型PCB安装间距设计的，既可以用铜柱将整套叠板固定在设备外壳内部的安装柱上，也可以配合尼龙扎带固定在安装平面上，安装孔做了沉边设计，拧M2螺丝的时候不会刮伤板上的走线层。

　　设计思路上完全遵循开源硬件叠板规范，整体板型轮廓和Wemos D1 mini主板完全对齐，不会超出主板边界，叠装后整体尺寸紧凑，不会额外占用安装空间，DC电源座布置在板端侧边位置，插拔电源插头的时候不会碰到开发板上的USB接口或者其他外接模块，电源输入引脚和开发板的5V输入引脚直接连通，板上预留了滤波焊盘位置，可以根据实际供电纹波需求焊接滤波电容，降低外接电源带来的纹波干扰，避免影响开发板上WiFi模块的通信稳定性。实际使用时，只要将盾板的排针对准开发板的排母插紧，就可以直接通过DC座接入外部直流电源，不需要额外焊接供电线，对于需要快速搭建原型的开发者来说，能省去焊接供电引线、做电源转接的时间，也能避免因为接线错误烧坏开发板的问题。板上的丝印清晰标注了所有引脚的功能定义，和开发板的丝印一一对应，叠装后从侧边就能看到引脚标识，外接模块时不需要反复对照引脚定义图，能减少接线错误的概率。DC座选用的是卧式直插封装，焊接后和板面平行，插头插入后受力方向和板面平行，不会因为外力拉扯导致焊盘脱落，相比立式封装的DC座，卧式安装的结构抗外力冲击能力更强，适合在需要经常移动、插拔电源的原型设备上使用。板边做了圆角处理，没有尖锐的边角，拿取的时候不会划伤手，也不会刮碰到设备内部的其他线材。

　　安装边界上，整体板厚1.6mm，和常规PCB厚度一致，叠装后加上排针排母的总高度控制在18mm以内，即使装在小型的3D打印外壳里也不会出现空间不足的问题，DC座突出板边的距离只有8mm，外壳上只需要开一个对应尺寸的方孔就能露出电源接口，不需要预留过多的冗余空间。在做小型物联网节点部署时，比如温湿度采集节点、继电器控制节点，这类设备往往需要安装在墙面或者设备机柜内部，用这款电源盾板搭配D1 mini，可以直接接12V机柜电源，不需要额外加装电源转换模块，整体结构紧凑，安装固定方便，长期运行时供电稳定性也比USB供电更可靠。

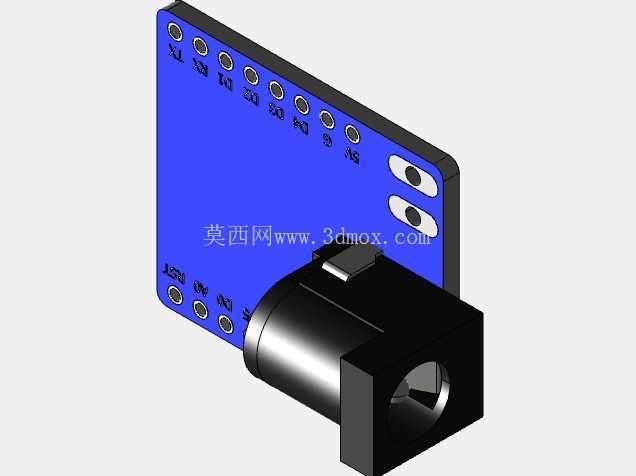

　　另外板上的电源回路走线做了加宽处理，能承载最大2A的持续电流，即使外接多个大电流外设，比如小型继电器、风扇模块，也不会因为走线过细导致压降过大或者走线发热。设计时还考虑了防反接的预留位置，用户可以根据自己的需求在对应焊盘上焊接防反接二极管，避免电源正负极接反烧坏开发板和外接模块，不需要额外改动板上的其他走线。对于三维建模从业者来说，这款盾板的模型可以直接用于设备外壳的结构设计，在做外壳建模时直接导入模型，就能精准预留PCB安装位、电源接口开孔、排针避让空间，不需要自己手动测量尺寸，能大幅缩短外壳设计的周期，避免因为尺寸测量误差导致外壳打印后无法装配的问题。建模时还原了板上所有元件的实际高度和轮廓，包括DC座的插拔空间、排针的突出高度、安装孔的实际位置，装配干涉检查时可以直接用这个模型做校验，确保外壳内部的所有结构都不会和PCB上的元件发生碰撞。
