麦克纳姆式全向移动机械轮结构设计

在仓储物流AGV、车间自主移动机器人、窄空间作业移动平台的行走机构选型中，全向移动轮组一直是解决小空间转向、横移斜行动作需求的核心部件，这款麦克纳姆结构的机械轮，正是针对这类场景做的落地化结构设计。区别于传统舵轮需要额外转向机构、普通万向轮无法主动控制移动方向的局限，该轮组通过圆周分布式的倾斜滚轮布置，依靠不同滚轮的转速差合成，就能在不改变轮组自身安装朝向的前提下，实现整机任意方向的平移、原地回转动作，完全适配车间通道狭窄、工位对接精度要求高的作业场景，比如电子车间物料转运AGV、巡检机器人、赛事用移动机器人平台都能直接匹配这类轮组结构。

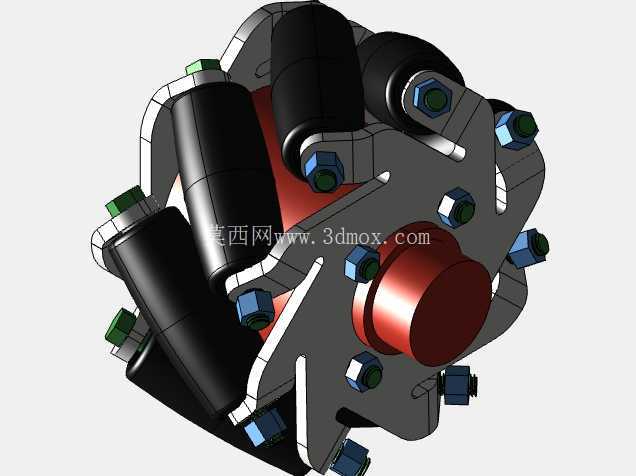

从结构设计逻辑来看，轮体主支撑采用辐条式轮毂结构，既保证了轮体整体的抗扭强度，又尽可能降低了轮组自身的转动惯量，轮毂上均匀分布的安装位通过螺栓组件固定周向的滚轮支架，每个支架上独立安装倾斜角度为45°的聚氨酯滚轮，滚轮的轴线与主轮轴线呈固定夹角，这一角度是经过多轮运动学仿真验证的取值，既能保证横移、斜向移动时的力分解效率，又能避免滚轮受力过大出现过早磨损。主轮中心的轴孔采用台阶式设计，适配常规的驱动电机输出轴安装，轴端预留的紧固结构可以保证轮体与驱动轴的同轴度，避免高速转动时出现径向跳动影响行走精度。周向的螺栓连接结构全部做了沉台处理，避免螺栓头突出轮体轮廓与地面或者周边护板发生剐蹭，每个滚轮的转轴都做了限位设计，防止滚轮在受侧向力时出现窜动脱落。

从安装边界与尺寸参数来看，该轮主轮直径为60毫米，属于小负载级别的全向轮规格，适配10-50kg负载级别的小型移动平台，轮体的安装孔位采用圆周均布设计，与常规的法兰式驱动输出端可以直接匹配，不需要额外做转接件。滚轮采用鼓形轮廓设计，与地面接触时为线接触过渡，既保证了足够的抓地力，又能降低滚动阻力，滚轮材质选用TPU柔性材质，在行走过程中可以吸收地面微小颠簸带来的振动，降低整机运行的噪音，轮毂主体原型制作阶段可采用PLA材质做3D打印验证，量产阶段可替换为铝合金或者高强度工程塑料来提升承载能力。

在实际应用中，这类轮组通常需要四个一组配合使用，通过四个轮组各自的转速与转向匹配，就能实现整机的前进、后退、横移、斜行、原地旋转等全向动作，相比传统的轮组结构，不需要预留转向机构的安装空间，能极大压缩移动平台的整体体积，提升空间利用率。设计过程中特意对滚轮的排布做了错位优化，保证轮体在转动过程中始终有至少两个滚轮与地面接触，避免行走过程中出现颠簸或者打滑，每个滚轮的转动阻力都经过一致性调校，防止因单个滚轮卡滞导致整机运动轨迹出现偏差。对于结构设计从业者来说，这款轮组的模型可以直接作为移动平台行走机构的设计参考，省去从零开始排布滚轮、计算安装角度的重复工作，也可以根据实际负载需求调整轮体直径、滚轮数量、连接螺栓的规格，快速衍生出适配不同负载等级的全向轮结构。在做移动平台的整体布局时，只需要根据轮体的安装高度预留对应的底盘间隙，将驱动电机与轮组轴孔同轴安装即可，轮体自身的结构已经做了动平衡考量，不需要额外做平衡校正就能满足常规移动速度下的运行要求。
