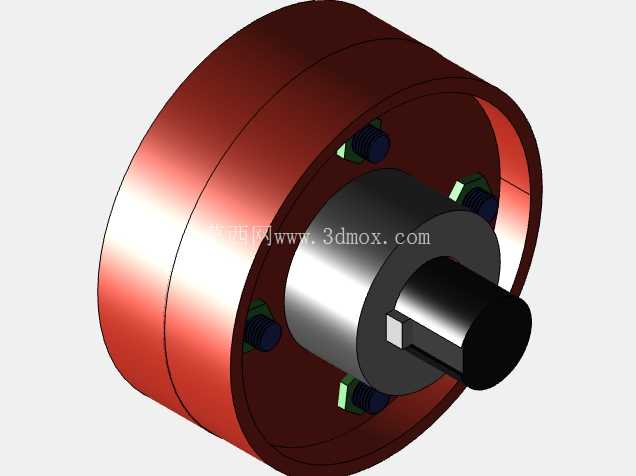

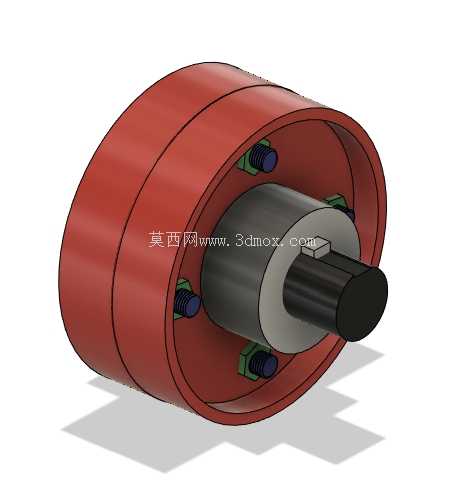

凸缘式刚性法兰联轴器结构设计

　　在常规工业传动系统的轴系连接环节，法兰联轴器是应用范围极广的刚性传动部件，这类部件主要用于实现两根同轴布置轴段的刚性连接，在传动过程中传递额定工作扭矩，同时可补偿安装过程中存在的微小轴向、径向偏差，多数应用场景下不具备缓冲吸振能力，适合转速稳定、载荷冲击较小的传动工况。从结构设计逻辑来看，该款联轴器采用两个带凸缘的半联轴节分别与主动轴、从动轴配合，其中一侧半联轴节设计有定位止口，装配时止口与另一侧半联轴节的内孔配合，可保证两轴的同轴度满足传动要求，避免运转过程中出现偏载导致的轴系振动、轴承磨损加剧问题。两个半联轴节之间采用沿圆周均布的螺栓组件实现锁紧，螺栓穿入法兰盘的预制光孔后，通过螺母配合防松垫圈施加预紧力，

　　依靠结合面之间的摩擦力与螺栓杆的抗剪能力共同传递扭矩，这种均布螺栓的设计可让法兰盘圆周方向受力均匀，避免局部应力集中导致的法兰盘变形或螺栓断裂。轴与半联轴节的配合采用普通平键实现周向固定，轴端位置设计有轴端挡圈安装位，可通过挡圈限制半联轴节的轴向窜动，保证传动过程中轴向位置的稳定性。从安装边界来看，法兰盘的外径尺寸根据传递扭矩的大小匹配，设计时需预留足够的螺栓拆装空间，法兰盘与轴配合的内孔公差按照过渡配合选取，既保证装配时的定位精度，也方便后期检修时的拆卸作业。在实际应用场景中，这类法兰联轴器常见于中小型减速机输出端与工作机输入端的连接、水泵与驱动电机的轴系对接、普通机床主轴进给系统的轴段连接等工况，由于其结构简单、制造成本低、

　　传动扭矩大、维护方便，在对传动精度要求较高、无频繁正反转冲击的传动场景中具备极高的应用性价比。设计过程中需重点校核法兰盘结合面的压应力、螺栓的剪切强度与拉伸强度、平键的挤压强度，同时要核算轴系安装时的对中偏差允许范围，避免因安装偏差过大导致的附加载荷影响整套传动系统的使用寿命。法兰盘的外圆表面做了倒角处理，避免装配过程中锐边划伤操作人员，螺栓头与螺母的沉台设计可保证连接件不突出法兰外圆，减少运转过程中的安全隐患，整体结构无多余冗余设计，所有尺寸均围绕传动需求与安装维护需求设定，可直接用于常规传动场景的选型参考与建模学习。
