宝可梦主题精灵球外观结构三维设计

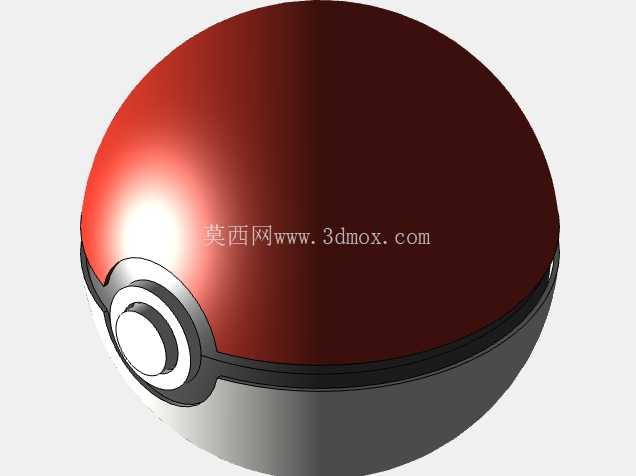

　　球体正面的按钮区域采用三层嵌套式同心圆结构，最外层为银灰色环形凸台，中间层为黑色环形凹槽，最内层为白色圆形按压面，该结构在设计时充分考虑了铸造工艺的拔模斜度要求，所有凸台边缘均设置了R0.5的圆角过渡，避免铸造过程中出现应力集中导致的冷隔、缺料缺陷，同时也能保证后续表面处理工序中喷涂作业的漆膜均匀性，不会出现边角积漆的问题。从安装边界与尺寸适配角度来看，该球形构件的整体外轮廓为标准正球形，可根据实际应用场景调整直径参数，当作为桌面摆件使用时，直径可设置为80-120mm，底部可配套加装平面支撑底座，支撑底座与下半球的连接采用嵌入式卡扣结构，无需额外粘接即可实现稳固连接，方便后续拆解更换内部的电子发光组件；当作为铸造工艺演示教具使用时，直径可放大至200-300mm，壳体壁厚设置为3-5mm，既保证整体结构强度，也能控制整体重量，方便教学场景中的搬运与展示。本次设计的球形外观构件，原型取自精灵宝可梦IP中的经典精灵球形象，整体为对称式半球拼接球形结构，在文创周边开发、主题展示道具制作、IP衍生礼品铸造生产场景中具备明确的应用适配性。从结构设计逻辑来看，整体采用上下半球分模的设计思路，上半球为红色曲面壳体，下半球为银灰色金属质感曲面壳体，两半球之间设置一圈环形黑色分隔带，既还原IP形象的经典视觉特征，也为铸造生产中的分模面设置提供了天然的结构边界，能够有效降低脱模难度，减少曲面分型带来的披锋处理工作量。

　　在曲面建模过程中，所有球面均采用G2连续的曲率过渡处理，避免出现曲面棱线、褶皱等影响外观质感的问题，上下半球的配合面设置了0.2mm的装配间隙，能够适配铸造生产中可能出现的尺寸公差，保证两半球拼接后合缝均匀，无明显错位。该结构的功能特性主要体现在外观还原度与工艺适配性的平衡上，没有设置复杂的内部运动机构，仅保留外观层面的经典识别元素，既能够满足IP衍生产品的视觉辨识度要求，也能够适配砂型铸造、压铸等多种铸造生产工艺，不需要设计复杂的抽芯结构，模具结构简单，生产良率能够得到有效保障。

　　在实际生产应用中，该构件可根据使用需求选择不同的铸造材质，作为普通文创摆件时可选用锌合金压铸材质，表面做烤漆分色处理，还原红、白、黑、银灰的经典配色；作为工艺展示件时可选用铝合金材质，表面做阳极氧化处理，提升整体质感与耐磨性能；作为儿童玩具配件时可选用树脂铸造工艺，降低整体重量，避免使用过程中出现磕碰损伤。设计过程中特意规避了尖锐边角结构，所有外露边缘均做了圆角钝化处理，符合文创产品的安全设计要求，不会对使用者造成划伤风险。按钮区域的嵌套结构在建模时就考虑了后续丝印、移印等表面标识工序的定位需求，最内层的白色圆形面为平面结构，方便后续印制相关标识图案，不需要额外做曲面治具即可完成印刷作业。

　　上下半球的连接除了卡扣结构外，还预留了超声波焊接的工艺余量，当需要实现永久密封连接时，可直接采用超声波焊接工艺完成装配，不需要额外添加粘接剂，提升装配效率与连接可靠性。整体结构的壁厚设计均匀，没有出现壁厚突变的区域，能够有效避免铸造过程中出现缩孔、缩松等内部缺陷，保证铸件的内部质量一致性。对于需要加装发光组件的应用场景，下半球内部预留了标准的电池仓与电路板安装位，安装位的定位柱尺寸适配通用的纽扣电池座与小型LED驱动板，不需要二次加工即可完成电子组件的装配，能够实现按钮按压发光的交互效果，拓展产品的使用场景。
