NEMA8规格两相混合式步进电机结构

在小型精密自动化设备的选型与结构设计环节，小规格步进电机的适配性往往决定了整套机构的最终运行精度与空间利用率，这款符合NEMA 8尺寸标准的两相混合式步进电机，正是面向紧凑安装空间下的精密传动需求设计的动力元件。从实际应用场景来看，这类小尺寸步进电机常被部署在桌面级精密检测设备的样品进给工位、小型点胶机构的Z轴升降模组、光学调焦平台的位移驱动单元、实验室微量流体泵送装置的动力端，以及消费电子组装环节中微型夹爪的旋转驱动部位，这些场景普遍对动力元件的安装体积、低速运行平稳性、步距精度有较高要求，同时不需要过大的输出扭矩，刚好匹配该款电机的性能区间。

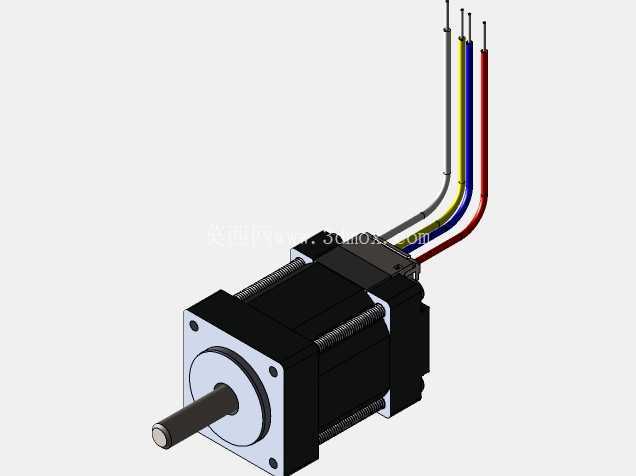

从功能特性上看，该款电机采用两相混合式结构设计，步距角设定为1.8度，也就是整步运行状态下每接收一个脉冲信号，输出轴转动1.8度，配合细分驱动器使用时，可以实现更小的单步位移量，满足微米级进给的传动需求。混合式结构结合了反应式步进电机的高分辨率和永磁式步进电机的高扭矩特性，在同尺寸规格下能够输出更高的保持扭矩，低速运行时的振动和噪音明显优于传统反应式结构，不会出现明显的低频共振问题，适配需要低速平稳运行的直连传动场景，不需要额外加装减速机构就能满足多数小型工位的动力需求，能够进一步缩减整套传动模组的占用空间。电机尾部引出四根不同颜色的动力线，分别对应两相绕组的接线端，接线时可通过线色快速区分相序，降低现场接线的出错概率，绕组绝缘处理满足常规工业环境的使用要求，可适配市面上绝大多数通用型两相步进电机驱动器，不需要定制专用驱动模块，降低设备的BOM成本与后期维护难度。

在设计思路层面，这款电机的结构完全遵循NEMA 8标准安装尺寸规范，前端安装法兰的定位止口、安装孔位间距、输出轴直径与轴伸长度都严格对应通用标准，设计人员在进行机构设计时，不需要单独绘制定制化的安装适配结构，可以直接调用标准安装尺寸进行模组搭建，大幅缩短结构设计周期。电机本体采用方形叠片定子结构，外壳做了发黑防锈处理，既能够提升定子铁芯的导磁效率，也能适应常规工业车间的温湿度环境，避免长期使用出现外壳锈蚀问题。输出轴采用高强度合金钢材质加工，轴端做了平面铣边处理，搭配紧定螺钉锁紧的联轴器时，可以有效避免传动过程中出现轴与联轴器的相对打滑，保证传动精度的一致性。电机前后端盖采用高精度加工工艺制作，轴承位的同轴度公差控制在极小范围内，能够保证输出轴的径向跳动量满足精密传动要求，长期运行不会出现输出轴窜动、偏摆的问题，延长电机的使用寿命。

从安装边界与外形尺寸来看，该款电机的法兰边长为20mm，对应NEMA 8的标准尺寸规格，机身长度根据扭矩版本不同做了优化，在保证输出扭矩满足需求的前提下尽可能压缩轴向尺寸，适配安装空间轴向尺寸受限的应用场景。前端安装孔采用通孔设计，可从电机前端直接穿入螺丝固定到安装基座上，安装操作便捷，不需要预留尾部的螺丝操作空间。输出轴的中心高与法兰安装面的尺寸严格遵循标准，设计配套的同步轮、联轴器等传动件时，可以直接选用标准孔径的配套零件，不需要单独定制传动连接件。电机的出线方向从尾部端盖侧面引出，不会占用尾部轴向空间，在进行多轴紧凑排布时，不会出现线缆与相邻机构干涉的问题，结构设计人员在进行整体布局时，可以更灵活地规划电机的安装朝向与走线路径。

在实际选型适配过程中，需要结合负载的实际扭矩需求、运行转速范围、安装空间限制来确认该款电机是否适配，由于其尺寸小巧，在多轴密集排布的小型自动化设备中，能够有效降低各轴动力元件之间的空间干涉风险，同时标准的安装尺寸也方便后期的维护替换，不需要对原有安装结构做修改就能直接更换同规格电机。对于三维建模从业者而言，这款模型的细节还原度较高，包含了定子外壳、前后端盖、输出轴、轴承、绕组引出线等全部结构细节，在进行设备整体装配设计时，可以直接将该模型导入装配体中进行干涉检查、安装空间校核，能够有效提升结构设计的效率，避免因动力元件模型尺寸偏差导致的后期装配干涉问题。
