立式气缸驱动小型镗床加工设备

　　这套小型立式镗削设备主要面向小尺寸零件的孔加工、端面修镗以及轻载同轴孔修正场景，常见于小型机修车间、非标零件试制工位、教学实训场地以及小批量五金件加工单元。设备采用立式布置，执行主轴位于工作台正上方，工件装夹在下方平台后，主轴沿竖直方向完成进给与切削动作，整体结构紧凑，占地边界小，不需要复杂的地基固定，可直接放置在标准钳工台或重型工作桌面上使用。

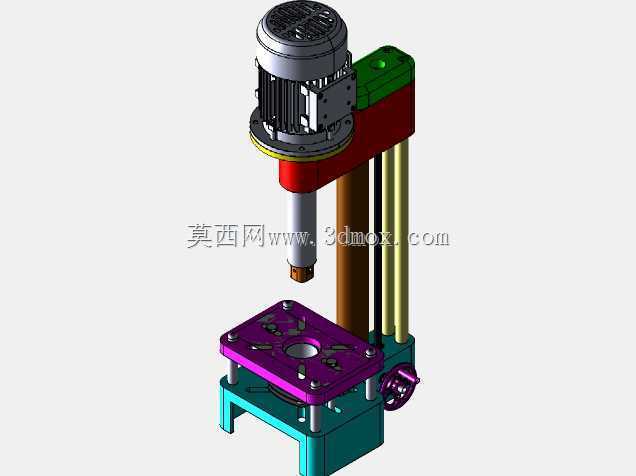

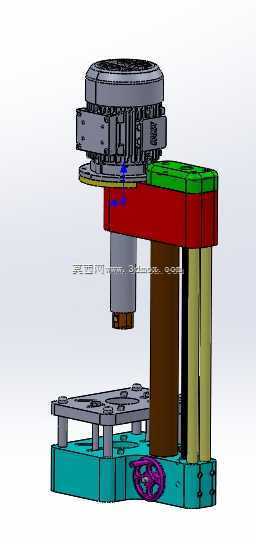

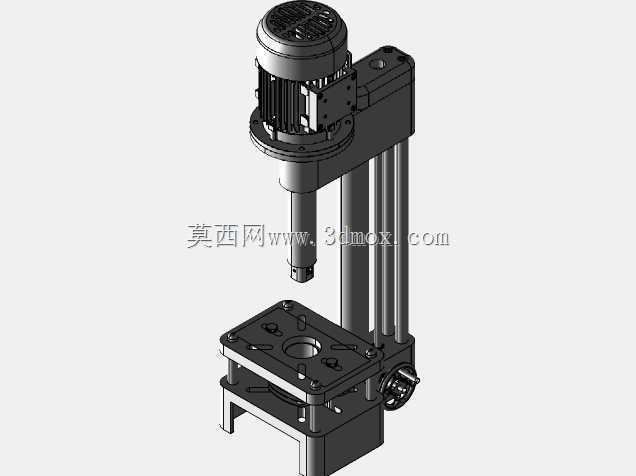

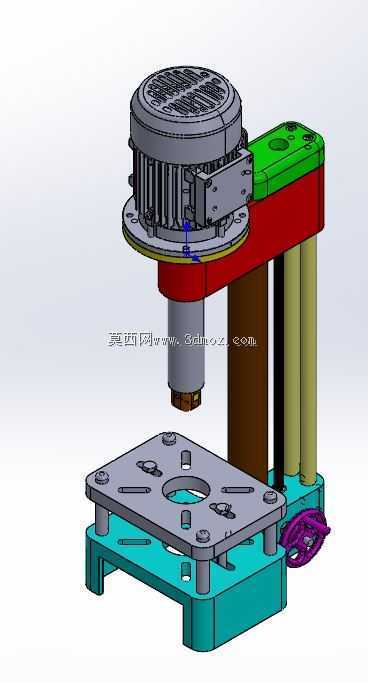

　　从结构组成来看，设备上部集成驱动电机与主轴传动段，电机最大适配直径约85mm，动力段通过连接座与主轴箱体衔接，主轴下端用于安装镗杆或相应切削刀具。侧向设置气缸作为进给执行元件，气缸沿立柱方向布置，配合导向立柱承担压下与回程动作，相比手动进给，气缸驱动能够提供稳定的下压力，并可通过气源压力调节改变进给负载，操作过程简单，安全边界清晰。立柱部分采用多根平行导向柱配合承力立板，保证主轴滑座上下运动时的直线度，减少镗削过程中的偏摆。

　　下部工作台是工件定位与装夹的核心区域，台板开设多组规则安装孔与槽位，可配合压板、定位块、简易夹具完成平板类、支座类、小型壳体类零件的固定。工作台底座采用框式支撑结构，既留出排屑与观察空间，也保证台面在切削受力时的刚性。底座与立柱连接形成C型开式机架，前方操作空间开阔，工件上下料、刀具调整和尺寸测量都比较方便。

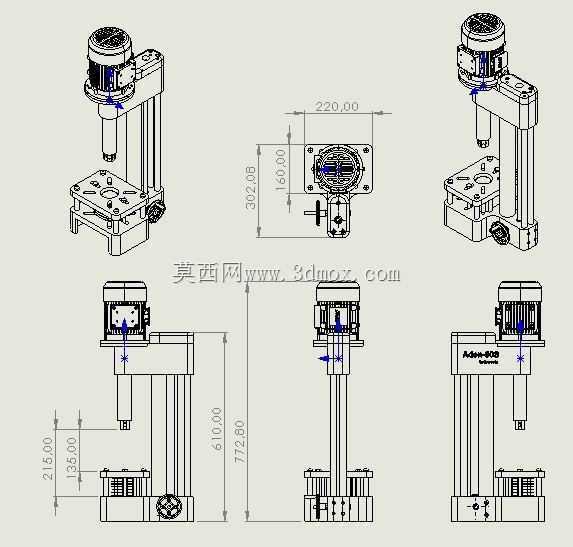

　　设计思路上，该设备并不追求大型机床的重切削能力，而是强调轻量、易操作和低成本完成小范围镗削任务。主轴中心高度、立柱跨距和工作台面尺寸共同决定了可加工工件的包络范围；建模时需要重点核对主轴端面到工作台面的最大开口、刀具伸出长度、气缸行程以及导向柱间距，避免工件装夹后与立柱、压头或电机壳体发生干涉。滑座与立柱之间的配合间隙、气缸安装同轴度、工作台面与主轴轴线的垂直度，是影响镗孔精度的关键结构因素。

　　在三维结构核查中，还需关注气管走线位置、紧固件操作空间以及维修拆卸路径。电机尾部应保留散热和拆装空间，主轴段应便于更换刀具，工作台孔位需兼顾通用夹具安装。该结构适合作为专用小孔镗削设备、实验加工装置或自动化产线中局部机加工工位的设计参考。
