多环框架式机械陀螺仪结构设计

　　在惯性导航、姿态检测、教学演示等场景中，机械陀螺仪是核心的惯性基准构件，这套多环框架式结构的设计，核心是依托角动量守恒原理，通过多自由度的回转支撑结构，为高速回转的转子提供稳定的空间指向基准。不同于MEMS类固态陀螺，纯机械结构的陀螺仪在教学演示、大过载工况的姿态感知场景中，具备更直观的原理展示效果与更强的抗干扰能力，整套结构的设计围绕自由度实现、转动阻尼控制、结构刚度匹配三个核心维度展开。

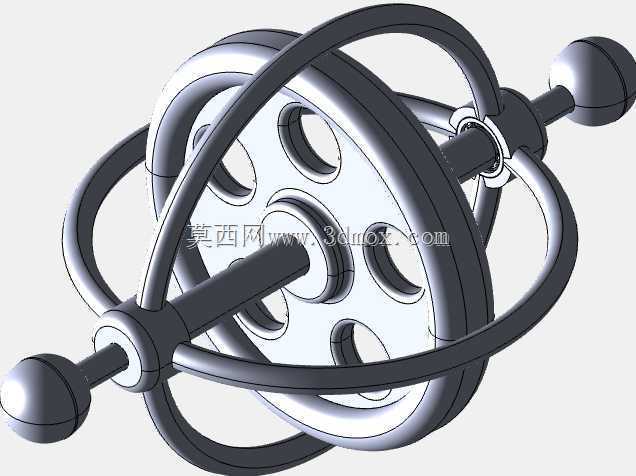

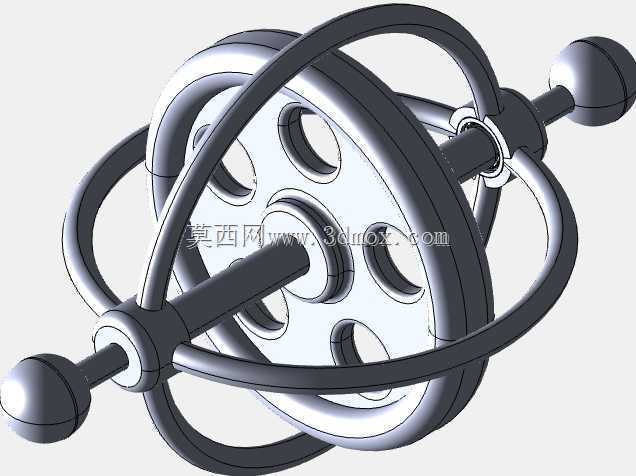

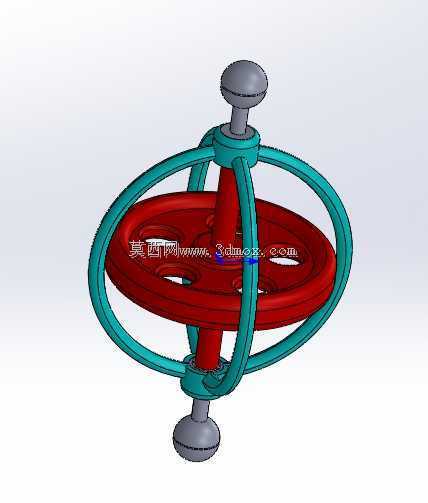

　　从结构布局来看，整套构件采用三层嵌套的万向支架结构，最内侧为带镂空减重孔的转子轮盘，轮盘中心通过高精度径向支撑轴与内层框架连接，内层框架的回转轴与转子轴呈90度正交布置，外层框架再通过另一组正交的支撑轴与最外侧的安装基座连接，三组回转轴两两垂直，共同构成三个完全独立的转动自由度，确保转子在高速回转时，无论外层基座如何改变空间姿态，转子的自转轴都能保持初始的空间指向，这也是陀螺仪定轴性的结构基础。转子轮盘采用周向均匀分布的五个圆形镂空设计，并非单纯为了减重，镂空孔的位置经过动平衡校核，每个孔的形位公差控制在0.02mm以内，避免转子高速回转时产生不平衡量引发振动，轮盘外缘做了等厚的环形加强边，提升轮盘高速旋转时的结构强度，防止离心力导致轮盘外缘产生塑性形变。

　　支撑轴的两端采用球形端头设计，一方面是作为手动操作的施力部位，方便演示时拨动转子或调整框架角度，另一方面球形端头的质心与支撑轴的轴线完全重合，不会给回转轴系带来额外的偏载力矩，避免干扰转子的稳定回转。各层框架之间的支撑部位采用了减摩结构设计，轴与框架的配合间隙控制在0.01-0.03mm之间，既保证转动的灵活性，又避免间隙过大导致回转轴出现窜动，影响指向精度。框架本身采用等截面的环形弯梁结构，截面形状为圆形，在保证足够抗弯刚度的前提下，尽可能降低框架自身的重量，减少框架转动时的转动惯量，降低外层姿态变化对内侧转子的力矩干扰。

　　从安装边界来看，整套结构没有额外的固定安装底座，演示场景下可直接放置在水平工作台面，依靠外侧框架的环形结构实现稳定支撑，若用于集成到惯性测量单元中，可在外侧框架的对应位置加工安装孔位，将整个陀螺组件固定在设备的安装舱内，安装时需要保证最外层框架的安装基准面与被测载体的基准面平行，初始安装偏差不超过0.5度，避免引入初始的姿态误差。结构的整体尺寸适配常规教学演示与小型惯性单元的安装空间，各转动部件的运动包络在设计时做了干涉校核，三个自由度的转动范围内，所有构件之间不会发生碰撞，外层框架的最大转动角度可达到±180度，内层框架的转动角度可达到±90度，完全覆盖常规姿态检测的角度范围。

　　在实际应用中，这套结构可直接用于物理教学的角动量守恒、陀螺进动性演示实验，学生可通过手动拨动转子、转动外层框架，直观观察陀螺的定轴、进动、章动现象，相比虚拟仿真演示具备更强的实操性；若搭配高速驱动组件与角度传感器，也可改装为小型惯性测量单元的核心敏感部件，应用在小型无人机、模型火箭的姿态检测场景中，相比电子陀螺，纯机械结构的陀螺在强电磁干扰环境下仍能正常工作，不会因为电磁脉冲干扰出现测量失准的问题。设计过程中对所有转动副的摩擦力矩做了匹配计算，每个转动副的摩擦力矩控制在0.001N·m以内，确保外层载体的姿态变化传递到转子时的干扰力矩足够小，保证转子的指向稳定性，同时各构件的材质选择上，框架与转子均采用均质金属材料，避免材质不均导致的质心偏移，所有回转部件都经过动平衡校正，剩余不平衡量控制在G2.5级以上，满足高速回转的精度要求。
