卡通履带式瓦力机器人创意结构设计

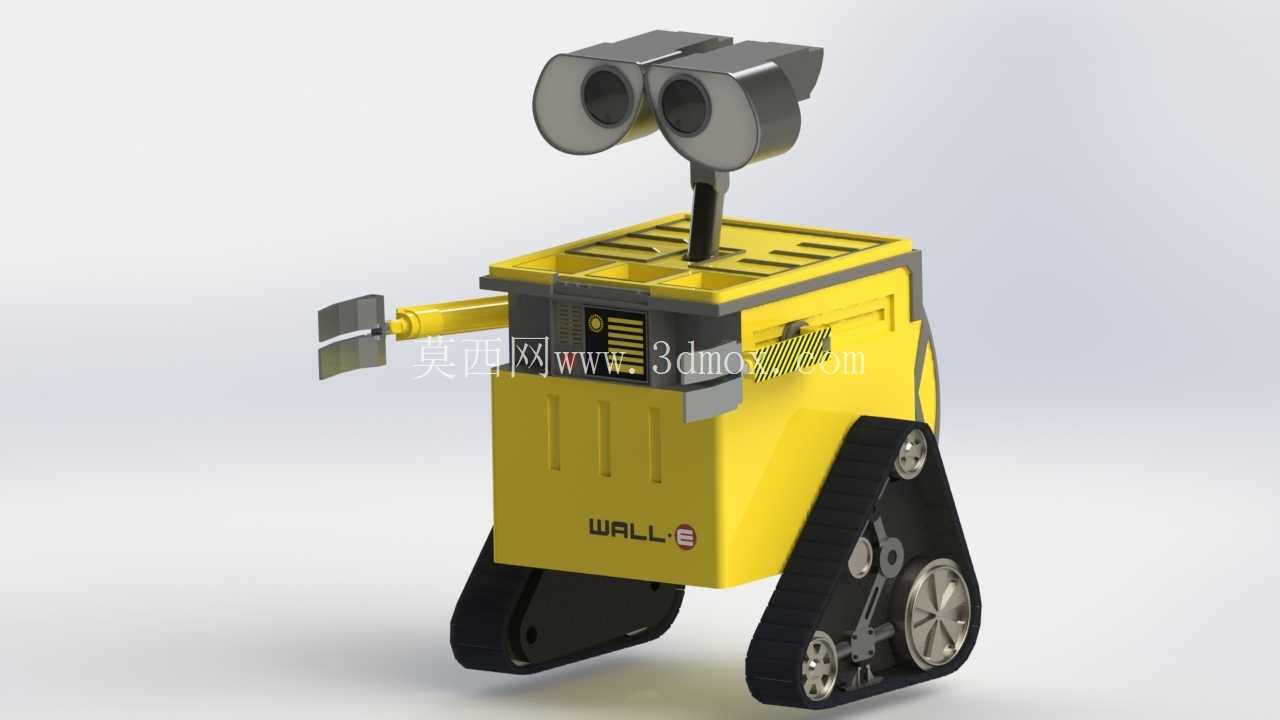

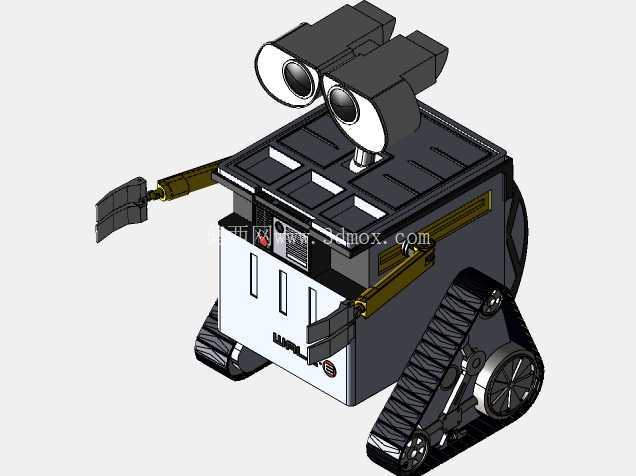

　　从结构分层来看，机身主体采用箱式承载结构，这种结构的优势在于内部有充足的空腔，可以容纳小型驱动板、电池、微型减速电机等元器件，箱体外壁做了等距分布的竖向加强筋，既还原了原作的外观特征，又能提升薄壁壳体的结构刚性，避免采用轻质材料打印或者注塑加工时出现壳体翘曲、受力变形的问题，机身顶部的散热格栅结构并不是纯装饰件，格栅下方对应内部驱动电机的安装位置，实际使用时可以形成自然对流通道，带走电机长时间运行产生的热量，避免密闭腔体内温度累积影响元器件寿命。这款履带式卡通机器人的结构设计，最初的构思出发点是还原经典影视形象的同时，兼顾小型展示类机器人的结构可实现性，没有采用常规轮式行走方案，而是选择履带式行走结构，核心是考虑到这类展示型机器人常被放置在桌面、展台等存在微小高度差、细碎杂物的场景，履带结构的接地比压更小，越障能力更强，哪怕是桌面边缘的线缆、拼接展台的微小缝隙，都能平稳通过，不会出现轮式结构容易卡滞、打滑的问题。

　　头部的双筒视觉模组采用单立柱支撑结构，立柱内部预留了穿线孔位，视觉模组的俯仰转动通过立柱根部的微型舵机驱动，转动角度范围设置在正负30度，既满足模拟拟人抬头低头的动作需求，又不会因为转动角度过大拉扯内部连接线，双筒的视觉传感器安装位做了同轴度定位台阶，保证两个镜头的安装平面平行，避免后续视觉校准出现光轴偏移的问题。行走部分的履带采用模块化设计，每侧履带配置三个轮系：前置诱导轮、后置驱动轮、中部承重托带轮，驱动轮直接和微型减速电机的输出轴连接，省去了额外的传动齿轮组，减少传动间隙的同时降低结构复杂度，履带节采用销钉拼接的方式，单节履带可以单独拆卸更换，维护时不需要拆解整个行走机构，履带的张紧通过前置诱导轮的腰型安装孔调节，调节行程预留了5毫米，足够抵消履带长时间使用产生的塑性伸长，避免出现履带脱轮、打滑的问题。

　　单侧手臂的伸缩结构采用微型直线导轨做导向，手臂末端的夹持器做了两指简化结构，夹持力通过舵机的扭矩输出控制，不会因为夹持力过大损坏细小的展示物件，手臂的水平转动角度设置在正负90度，足够完成简单的拾取、摆动动作，满足展示场景下的互动需求。从安装边界来看，整个机器人的机身宽度控制在120毫米以内，长度控制在150毫米，高度在展开头部的状态下不超过200毫米，整体尺寸适配常规的桌面展示台、亚克力展示罩的内部空间，底部的安装平面做了四个内嵌的磁吸安装位，可以直接吸附在铁质展台表面，不需要额外打孔固定，也可以选配硅胶防滑脚垫，放置在木质、玻璃材质的台面上不会出现滑动。

　　结构设计过程中，所有的转动配合部位都预留了0.2毫米的装配间隙，适配3D打印的加工公差，不需要二次打磨修配就能完成装配，所有的壳体连接部位都采用卡扣加M2螺丝的双重固定方式，既方便拆解维护内部元器件，又能保证壳体连接的紧密性，不会因为行走过程中的震动出现卡扣松脱的问题。机身表面的标识安装位做了下沉0.3毫米的凹槽，粘贴标识的时候不会出现边缘起翘的问题，也可以直接通过移印工艺在凹槽内印制标识，避免日常擦拭磨损标识内容。考虑到展示场景下的长时间运行需求，驱动电机的选型匹配了低速大扭矩的参数，行走速度控制在每秒50毫米以内，既保证动作的平稳性，又能降低电机运行的噪音，不会在展厅、展会等相对安静的场景下产生多余的噪音干扰。头部的转动部位做了限位挡块，避免舵机超行程转动导致结构损坏，所有的走线都在结构内部预留了线槽，不会出现线材外露影响外观的问题，也避免活动部位夹损线材导致电路故障。
