基于S1223翼型的模块化低速机翼结构

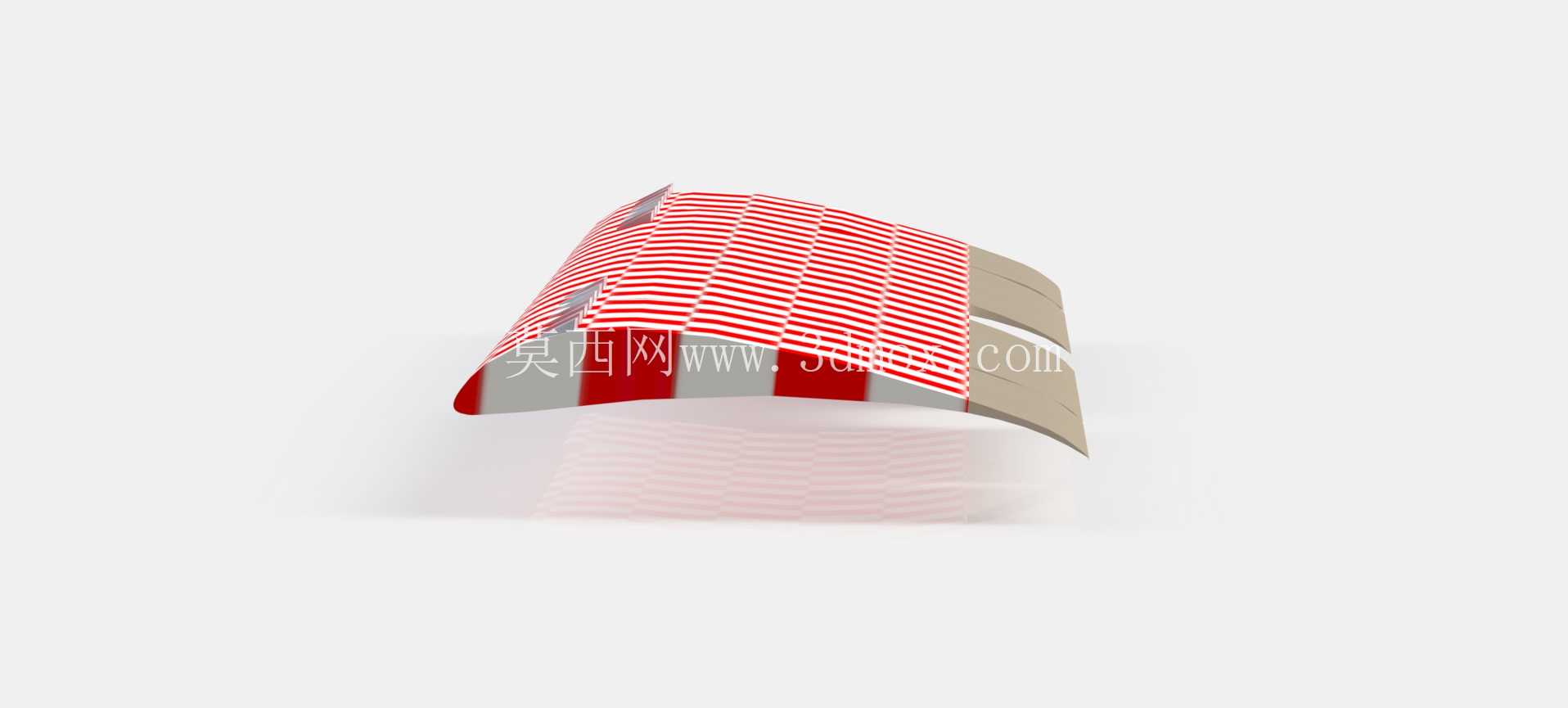

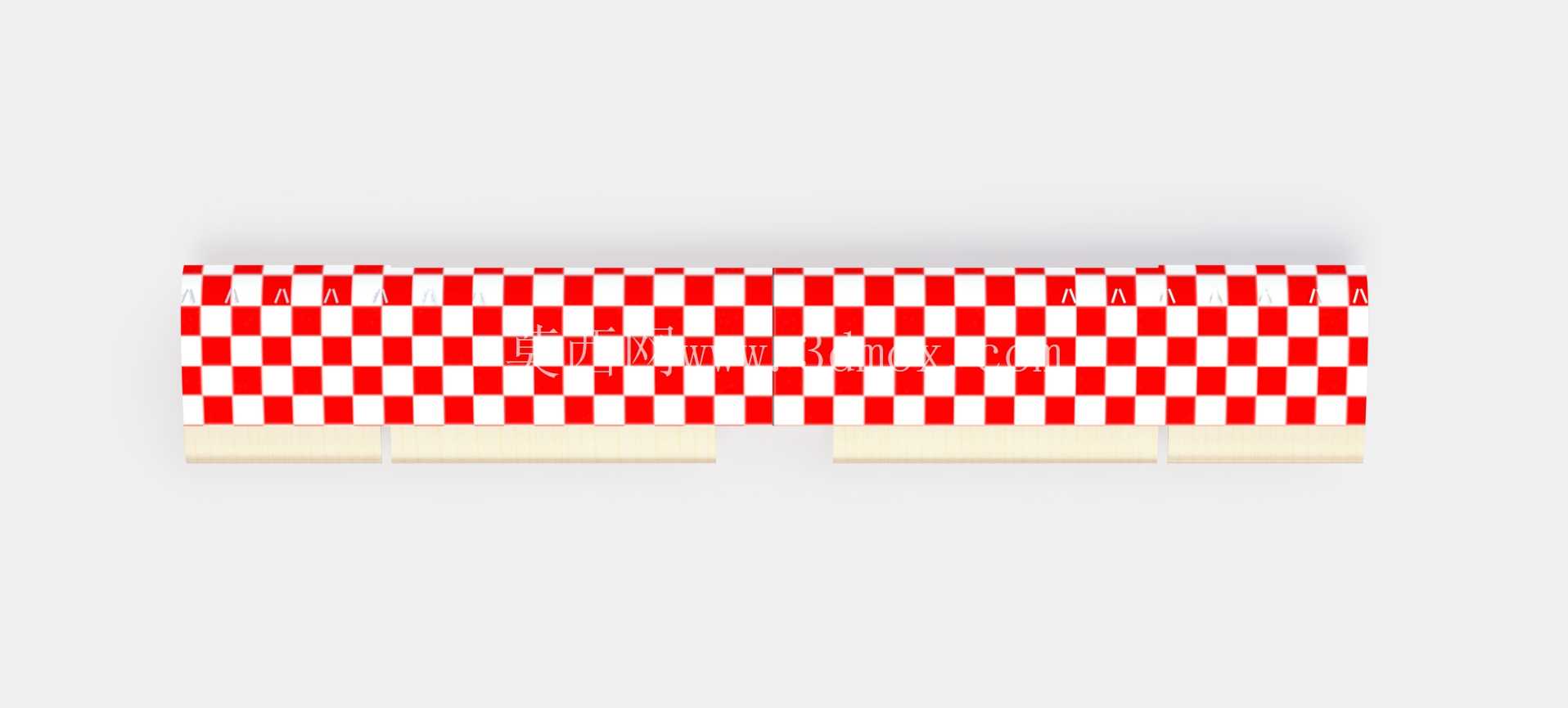

　　在小型低速固定翼飞行器的研发与制作场景中，机翼作为核心升力产生部件，其结构合理性直接决定飞行器的起降性能、巡航效率与组装维护便捷性，这套基于S1223翼型开发的模块化机翼结构，正是针对低速飞行场景的高升力需求、快速装配需求做的针对性结构设计。S1223翼型本身属于低速高升力翼型，在低雷诺数飞行区间具备优异的升阻比表现，常被应用于航模飞行器、小型低速无人机、短距起降轻型飞行器的机翼设计中，这套结构在翼型选型的基础上，采用分段模块化的结构设计思路，将整段机翼拆分为多个独立的翼段单元，每个翼段单元都具备独立的翼肋、主梁与蒙皮定位结构，相邻翼段之间通过预设的定位卡扣与连接槽实现快速拼接，不需要复杂的粘接或者紧固件调试，现场组装时仅需对准定位结构卡合即可完成整机组装，能够在极短时间内完成机翼的装配作业，适配外场快速部署、教学实验拆装、部件快速更换的实际使用需求。

　　从结构材质选择来看，翼段的内部承力骨架采用轻木材质加工，轻木本身具备密度低、比强度高的特性，在满足机翼结构抗弯、抗扭强度要求的前提下，能够最大限度降低机翼自身结构重量，提升飞行器的有效载荷能力；蒙皮部分采用热收缩覆盖膜材质，这种材质在加热后会均匀收缩贴合在翼肋骨架表面，能够形成光滑连续的翼型表面，降低飞行过程中的摩擦阻力，同时热缩膜本身具备一定的韧性与抗撕裂能力，能够应对低空飞行过程中细小杂物的碰撞，日常维护时如果出现局部蒙皮破损，仅需裁剪对应尺寸的热缩膜加热修补即可，不需要更换整个翼段，大幅降低维护成本。

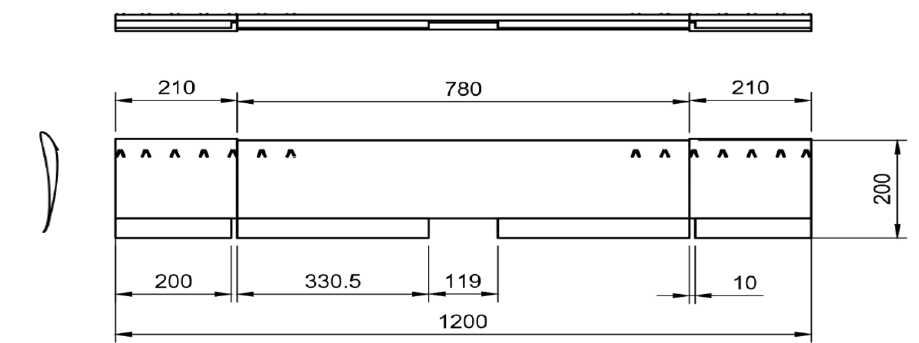

　　结构设计过程中，在机翼的前缘、后缘位置都做了结构强化处理，前缘位置设置了连续的硬质前缘条，能够应对飞行过程中可能出现的轻微擦碰，避免翼型前缘变形破坏气动外形；后缘位置预留了操纵面的安装接口，后续如果需要加装襟翼、副翼等操纵舵面，不需要对现有翼段结构做破坏性修改，仅需通过预留的安装位固定舵面铰链与舵机拉杆即可，具备良好的功能拓展性。从安装边界来看，这套机翼的翼根位置设置了标准的机身连接接口，接口的连接孔位、定位基准面都做了统一的公差设计，能够适配对应规格的轻木固定翼机身，安装时仅需将翼根的连接定位销插入机身对应的安装孔，再通过紧固件锁紧即可完成机翼与机身的连接，不需要额外做配装修磨；机翼的展长、弦长尺寸都按照小型低速飞行器的常规布局设计，翼段拆分后的单段尺寸能够满足常规运输包装箱的尺寸要求，不需要定制超大尺寸的运输包装，方便部件的存储与转运。

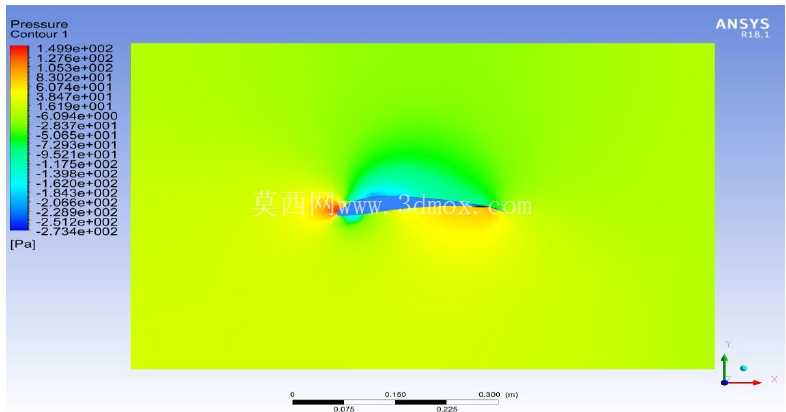

　　在结构验证环节，这套机翼结构配套了对应的翼面压力分布分析数据，能够清晰呈现不同迎角下机翼表面的压力分布规律，为后续的舵面布置、结构强度校核、飞行控制参数调试提供数据支撑，不管是用于航模爱好者的自制飞行器制作，还是用于航空教学场景的翼型性能实验、结构设计教学演示，或是小型民用低速无人机的机翼结构选型参考，都具备很强的实用价值。不同于整体成型的机翼结构，这种模块化的设计还能够根据不同的飞行需求，灵活调整机翼的总展长，通过增减中间翼段的数量，就可以实现不同展弦比的机翼配置，适配不同起飞重量、不同巡航速度要求的飞行器平台，不需要重新开模或者制作整套机翼模具，大幅降低不同配置机型的研发制作成本。翼肋的排布间距经过优化，既能够保证蒙皮支撑的均匀性，避免飞行过程中蒙皮出现凹陷变形影响气动效率，又能够尽可能减少翼肋的数量，进一步降低结构重量，主梁的位置设置在翼型的最大厚度处，这个位置是机翼弯曲受力的中性层附近，能够最大限度发挥主梁的承力性能，降低飞行过程中机翼的弯曲变形量，保证翼型在飞行载荷下的外形精度，避免因为机翼变形导致气动效率下降。
