带内部齿轮结构的9g微型舵机设计

　　这款微型舵机的设计核心围绕小体积场景下的精准角度控制需求展开，在航模、小型机器人关节、智能门锁锁舌驱动、桌面自动化小装置等对安装空间有严格限制的场景中，这类9g规格的舵机是应用最广泛的执行元件之一。不同于大扭矩舵机的金属齿轮组配置，该设计保留了完整的内部齿轮传动结构，从输出轴的舵盘安装位到底层驱动齿的减速比匹配都做了完整还原，甚至附带了建模过程中的草稿特征，能让结构设计者清晰看到每一级齿轮的啮合关系、传动路径，以及电位器与输出轴的联动逻辑，不需要拆解实物就能掌握这类微型舵机的内部传动原理。

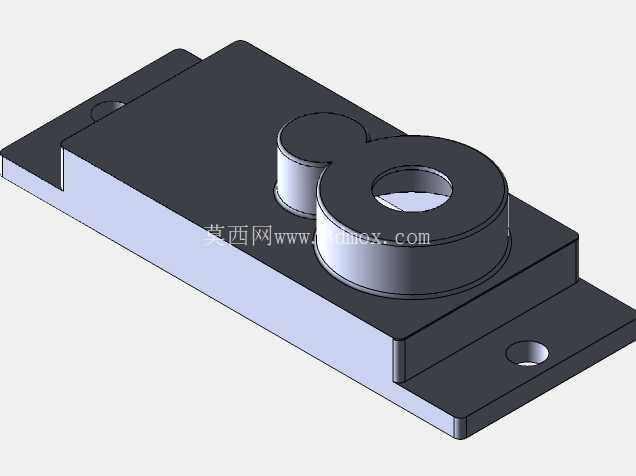

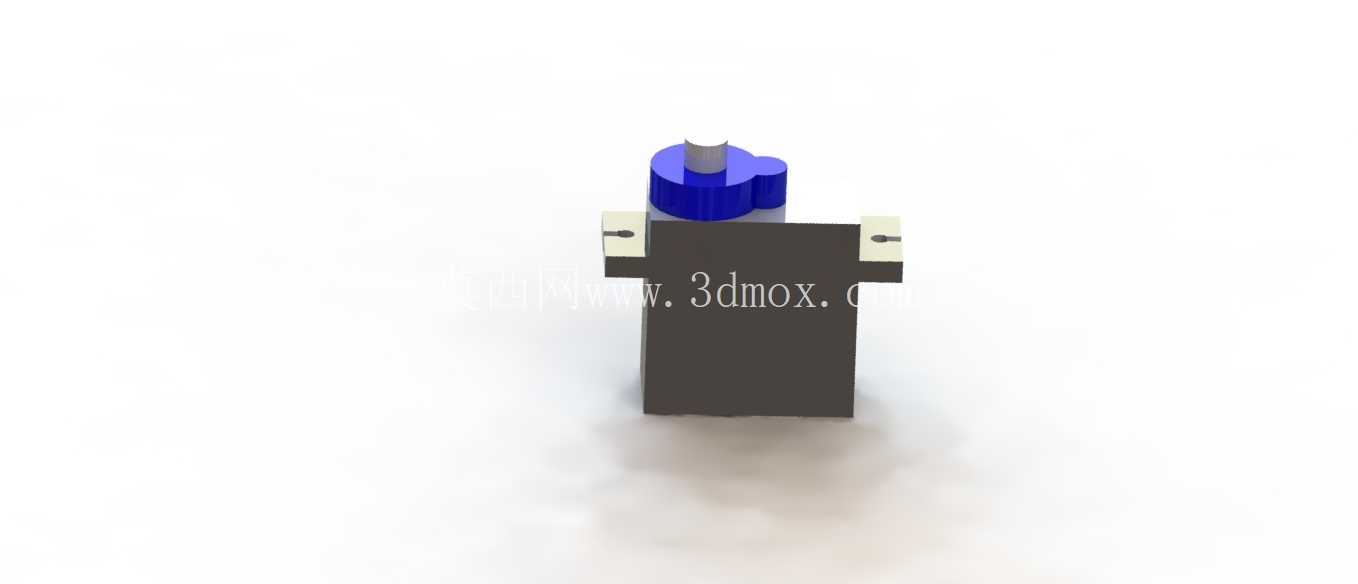

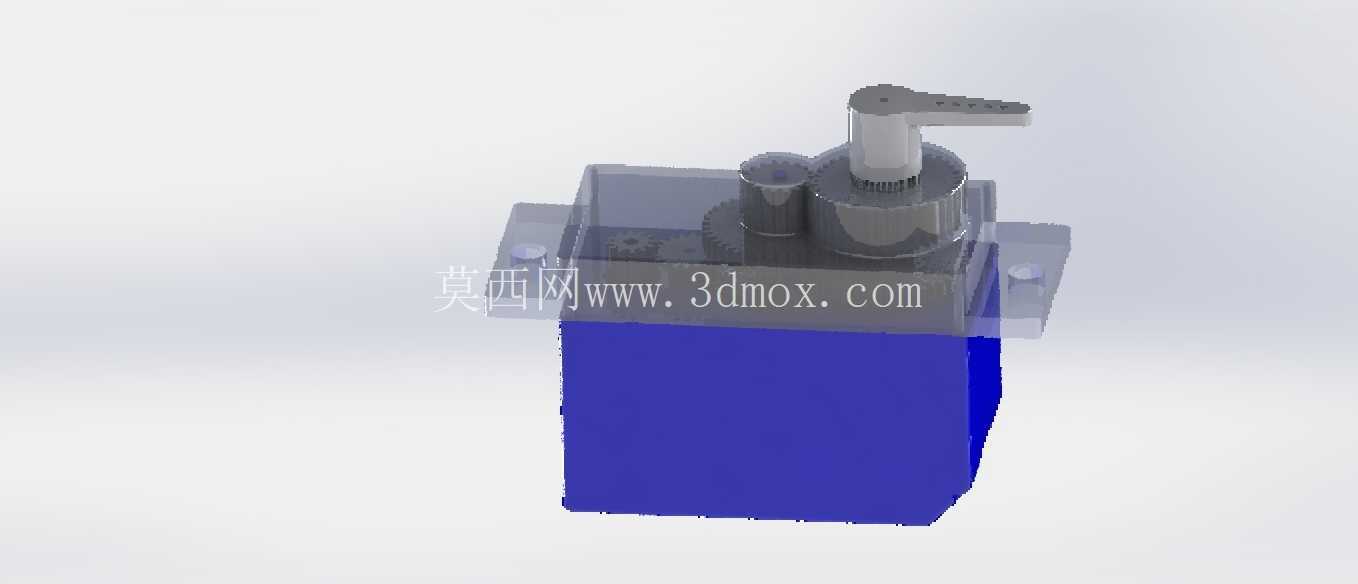

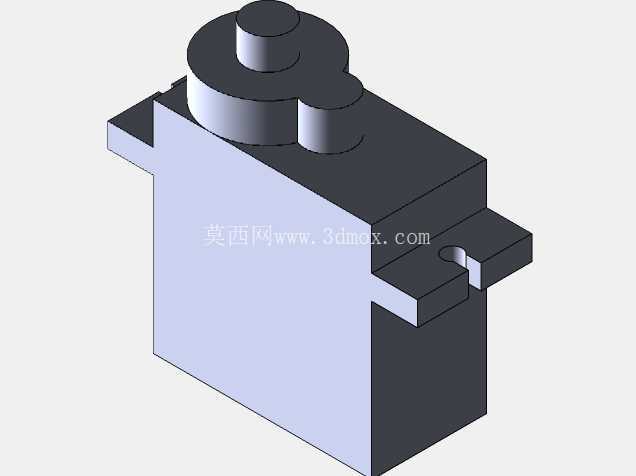

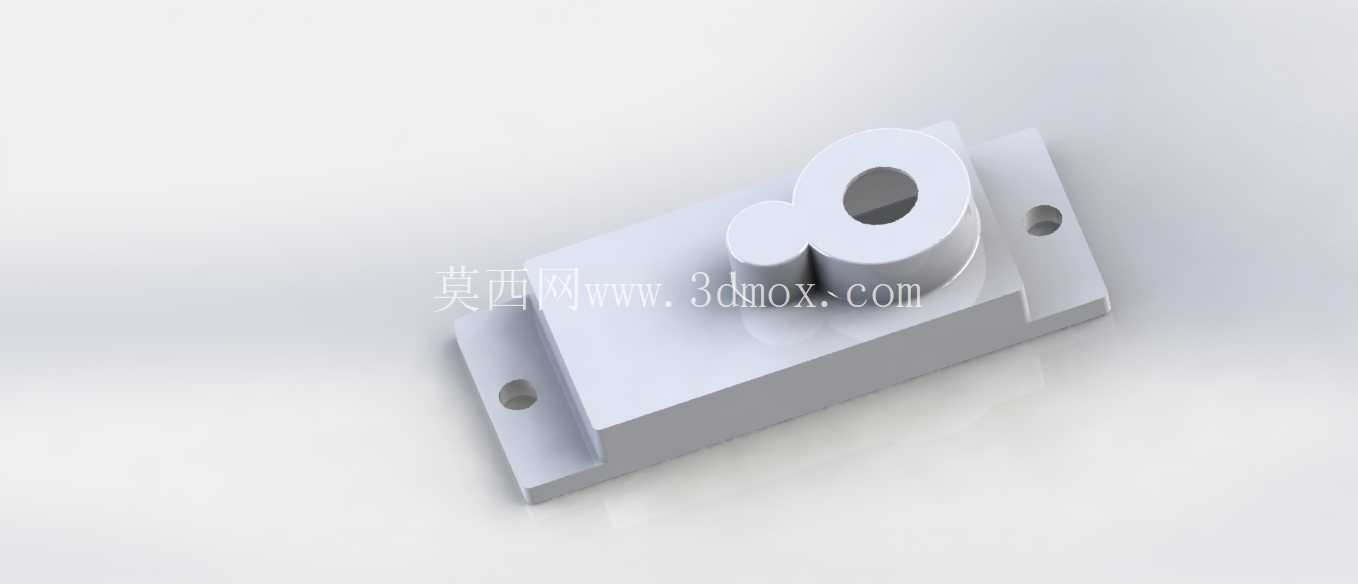

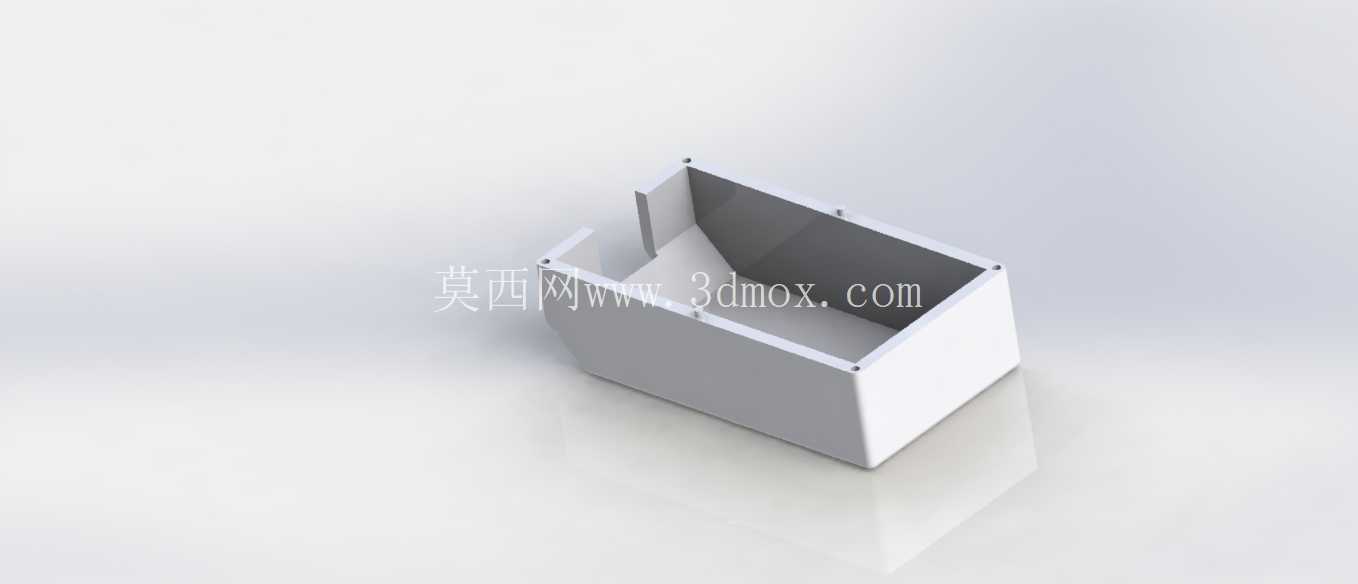

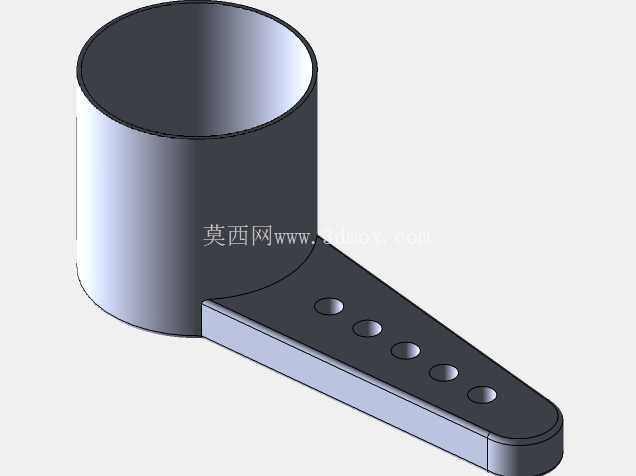

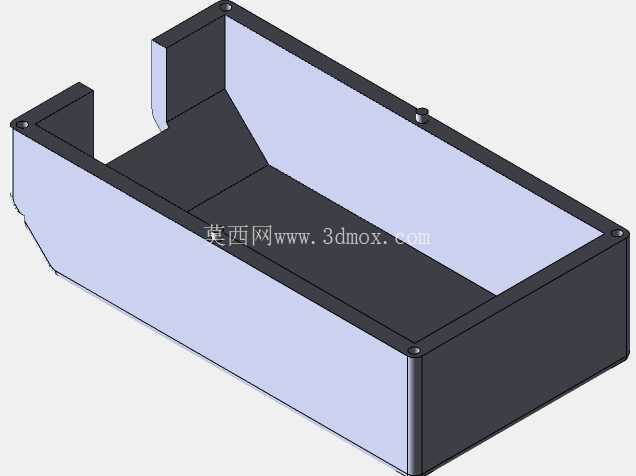

　　从安装边界来看，该舵机主体为方正的立方体结构，底部蓝色部分为驱动电路与直流电机的容纳舱，上部灰色区域为减速齿轮组与输出轴组件，输出轴顶端的舵盘安装位预留了标准的十字花键结构，兼容市面上通用的9g舵机舵盘配件，两侧伸出的安装耳带有标准安装孔位，孔距符合行业通用的9g舵机安装规范，在做结构选型时可以直接套用安装位尺寸，不需要额外调整安装支架的孔位设计。

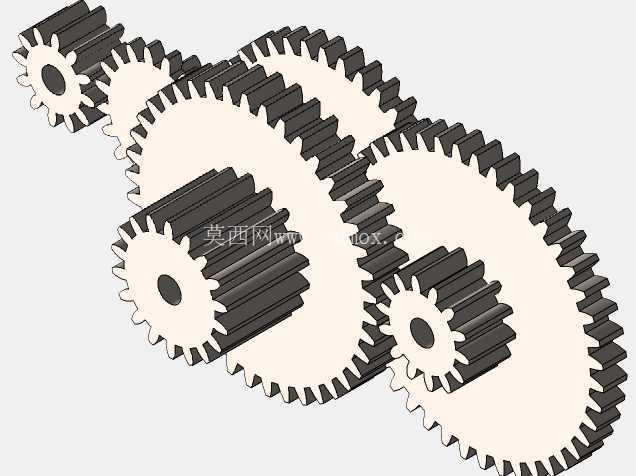

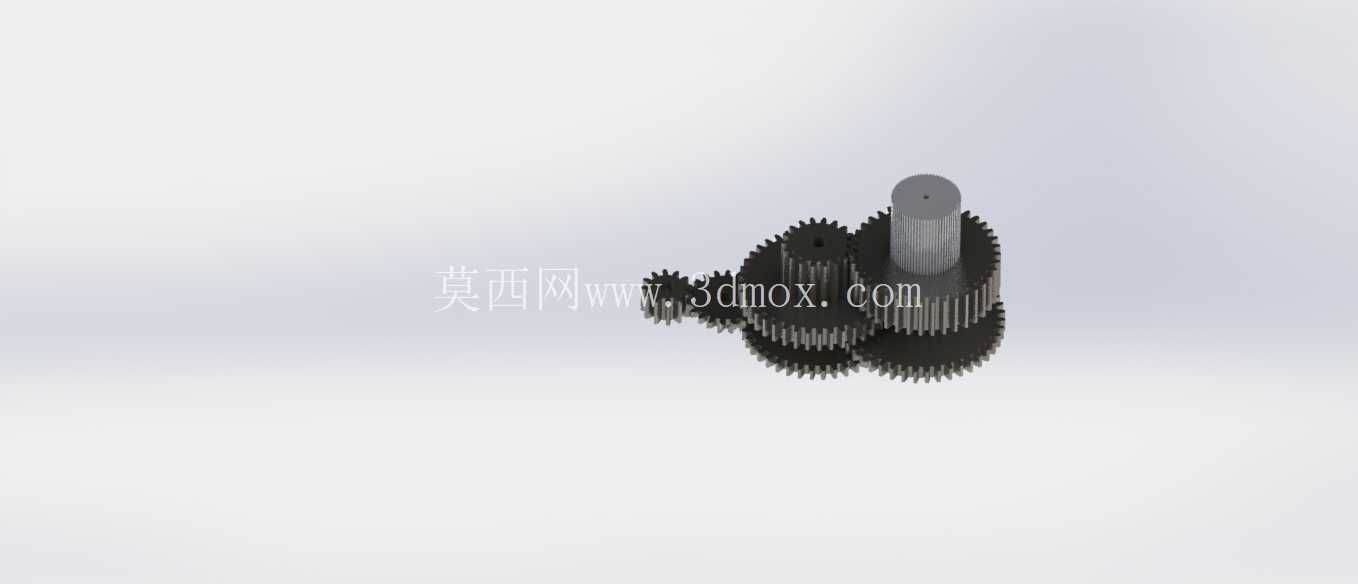

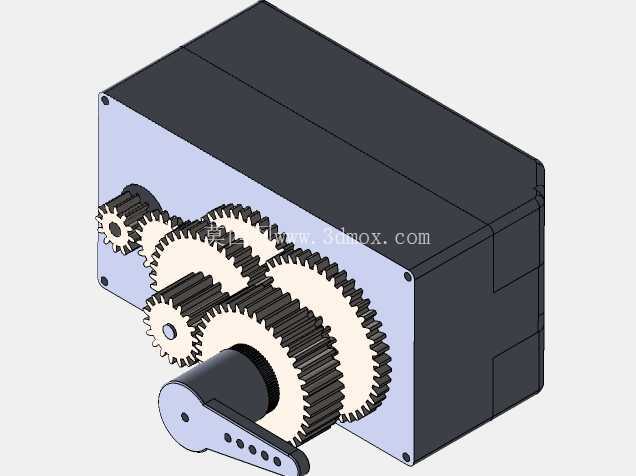

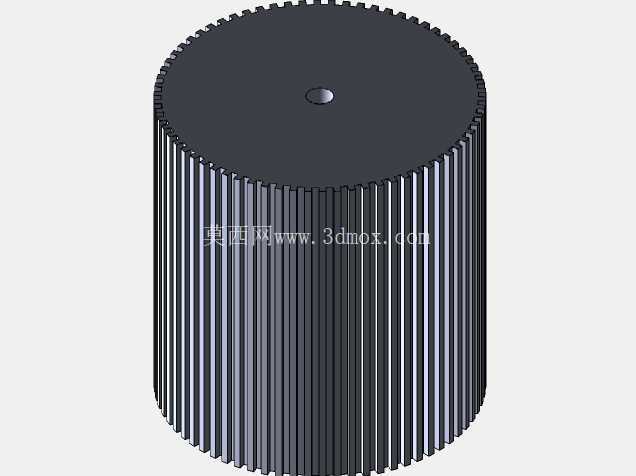

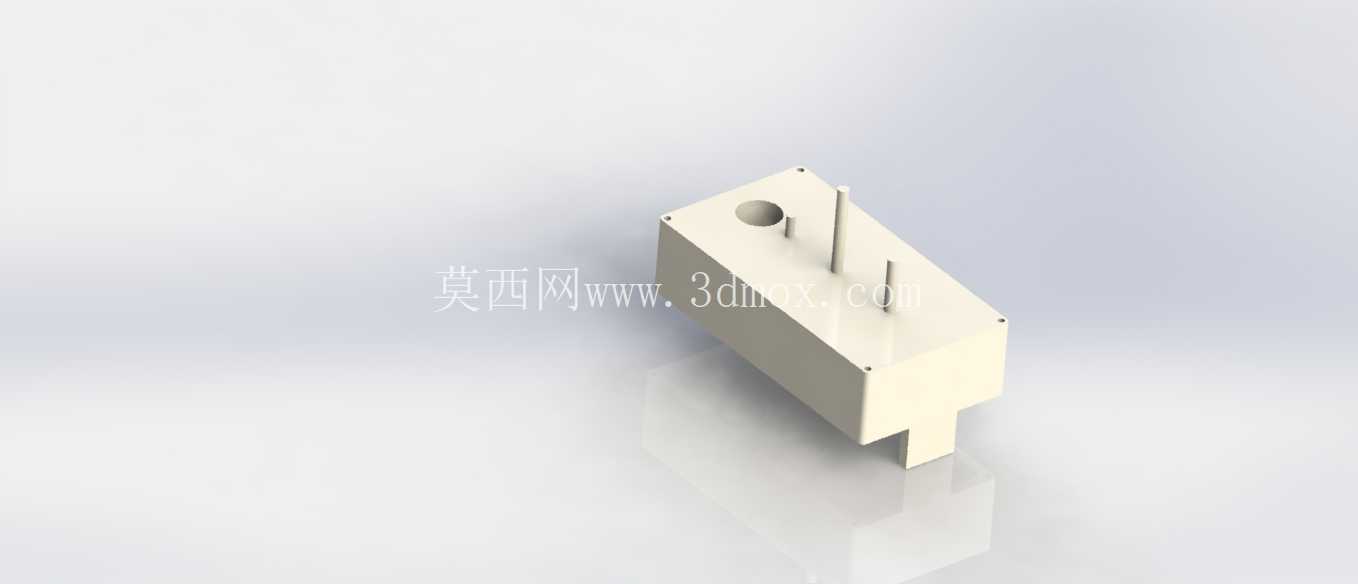

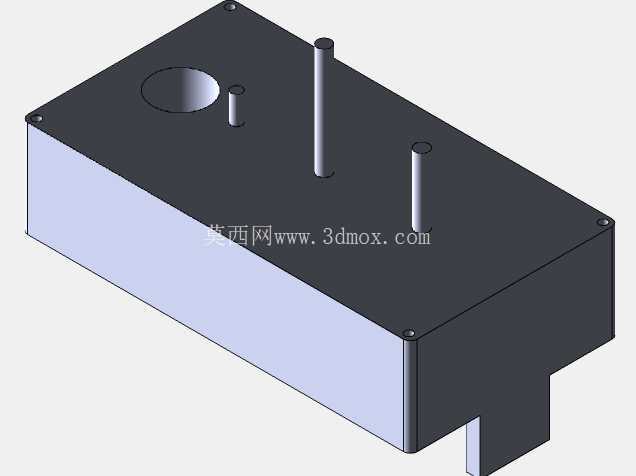

　　设计过程中没有做过度的外观简化，而是完整还原了实际产品的装配关系：直流电机的输出轴与第一级主动齿过盈配合，经过三级直齿轮减速后将扭矩传递到输出轴，输出轴下方联动碳膜电位器，实时反馈输出轴的转动角度，形成闭环的位置控制逻辑。这种完整的结构还原，对于需要做舵机集成设计的工程师来说，可以直接在装配体中模拟舵机的转动行程，验证舵机转动过程中与周边结构件是否存在干涉，提前规避装配后出现的运动卡滞问题。

　　在实际应用中，这类微型舵机的输出扭矩通常在1.5-2kg·cm区间，转动角度范围多为0-180度，足够驱动小型航模的舵面偏转、小型机器人的关节转动，或是智能设备中需要小角度往复运动的机构。该模型将内部齿轮结构完全外露展示，也能帮助刚接触传动结构设计的新人理解小模数齿轮在减速机构中的应用方式，理解小体积执行元件如何通过多级减速实现扭矩放大，同时兼顾输出角度的精准控制。建模时保留的草稿特征，也能体现从概念结构到详细设计的迭代过程，让使用者能参考这类小型精密传动组件的设计思路，在自己的项目中优化小空间内的传动结构布局。
