自动化装配十种典型取放执行机构设计方案

在3C电子组装、汽车零部件分装、轻工产品包装等自动化产线的方案规划阶段，取放执行机构的选型与构型设计，直接决定整线节拍上限、工位布局紧凑度以及后续改造成本。这套汇总的十种取放机构构型，全部面向概念验证阶段的方案推演需求，没有做冗余的工艺补强结构，核心是把不同运动转换逻辑的执行端原理做直观呈现，方便结构工程师在方案初期快速匹配工位动作需求，不用从零开始搭建原理样机骨架。

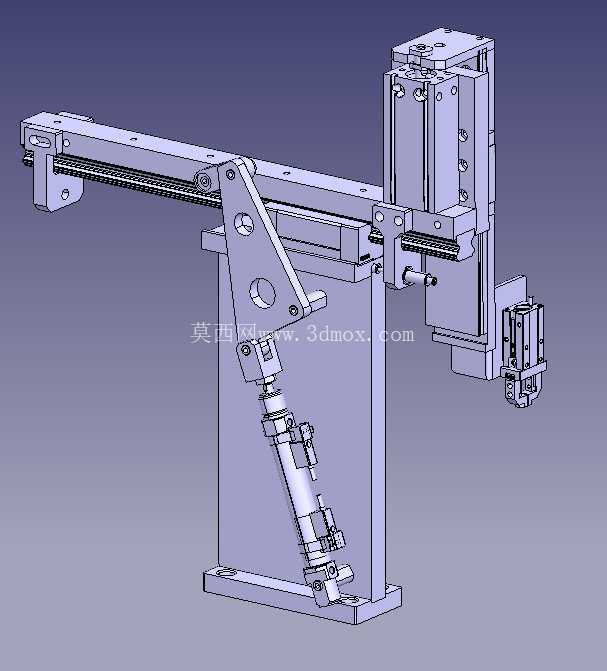

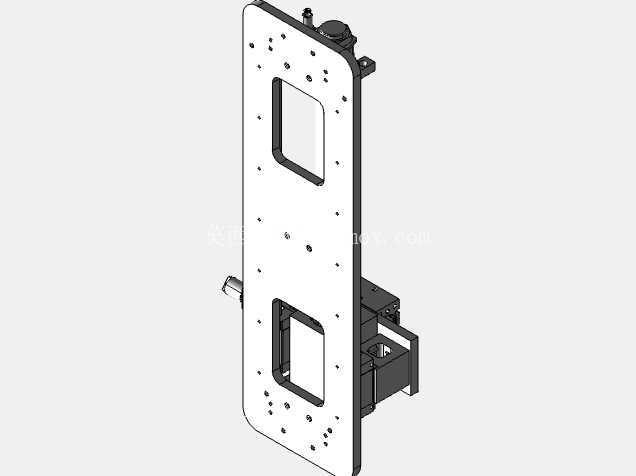

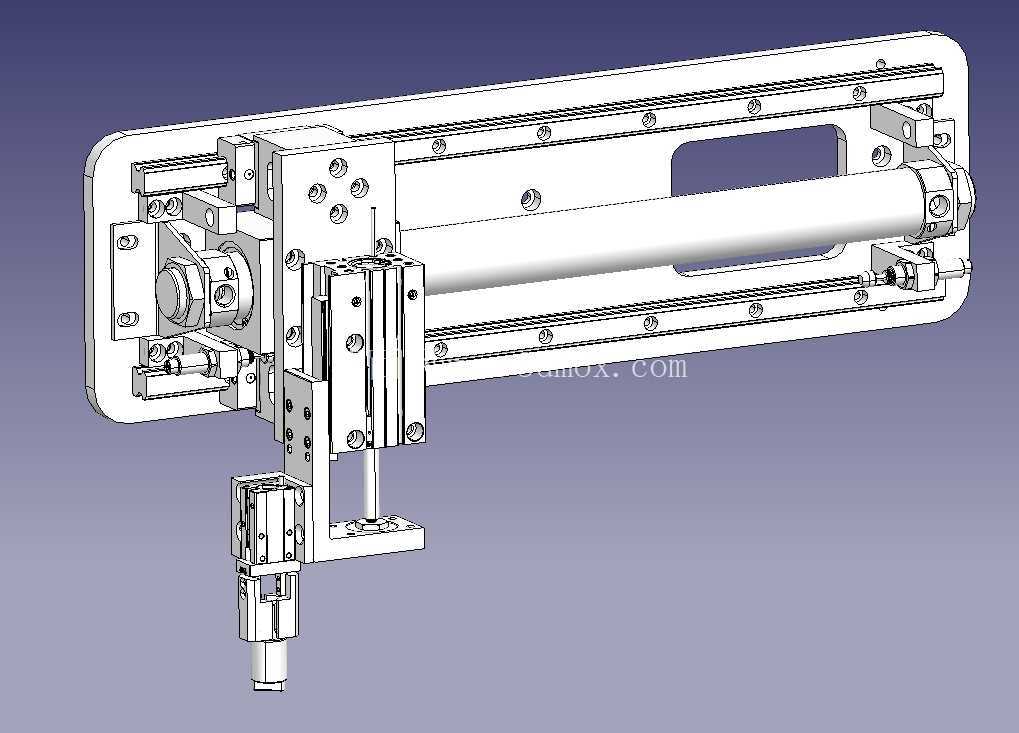

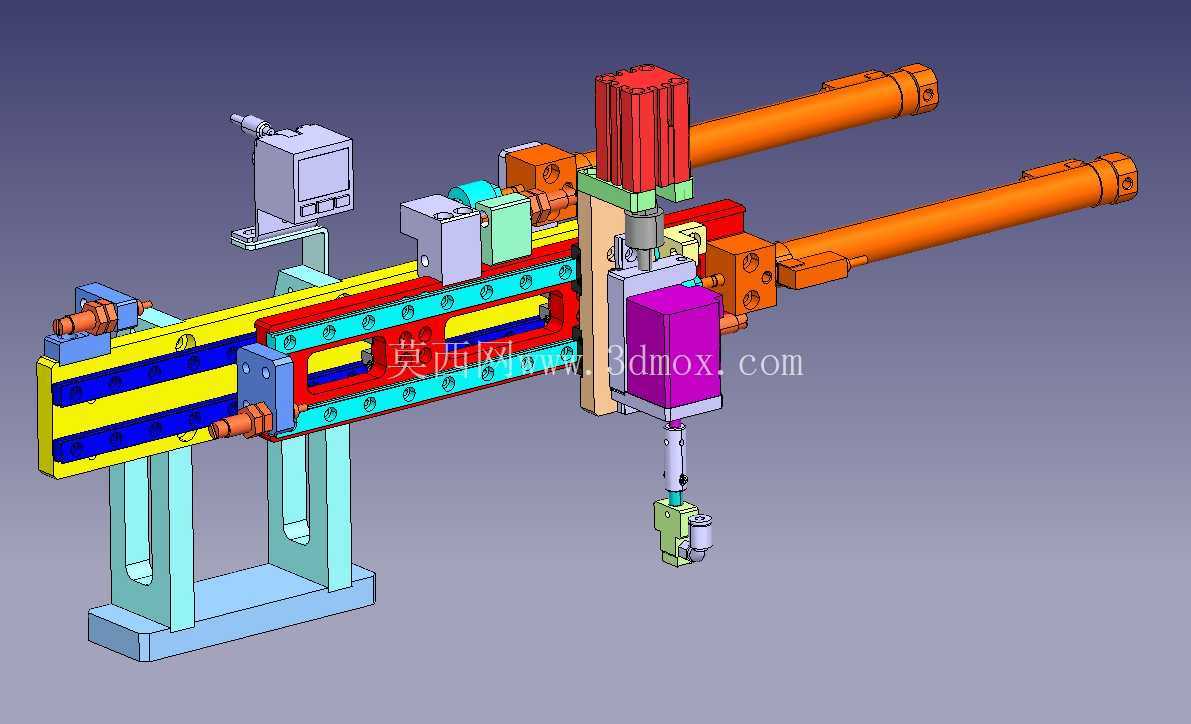

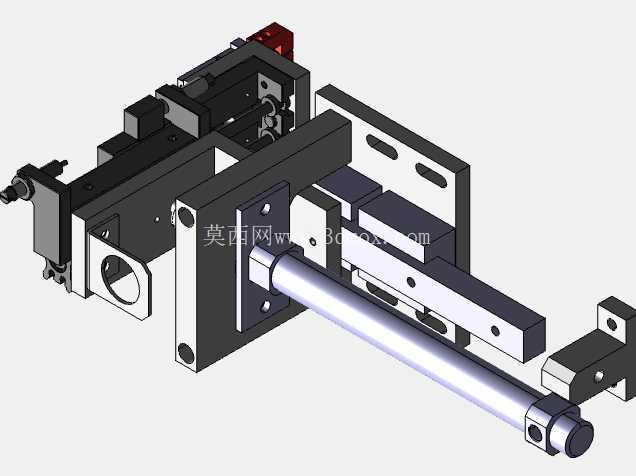

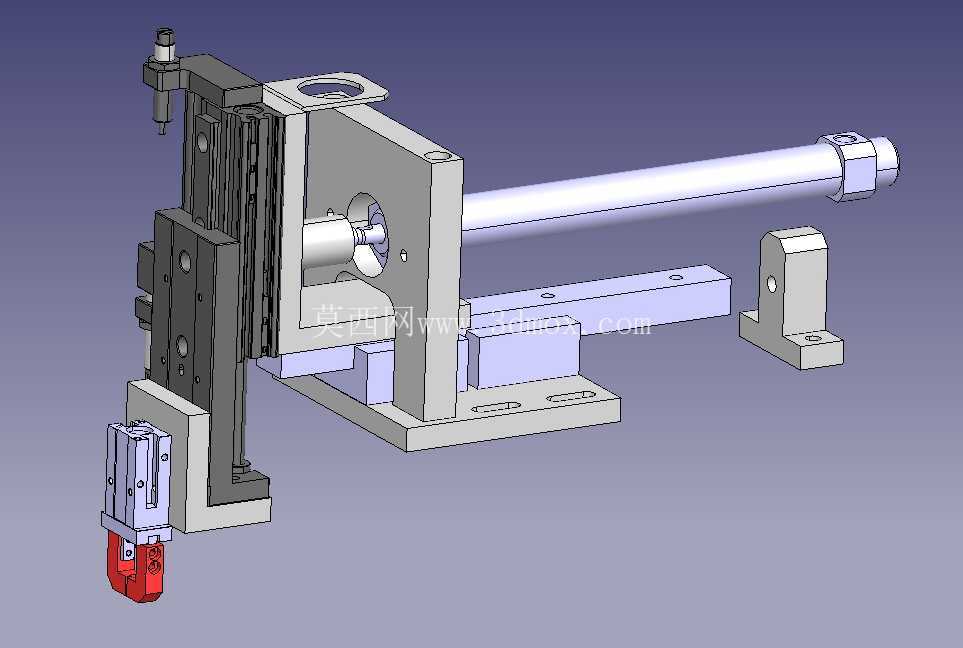

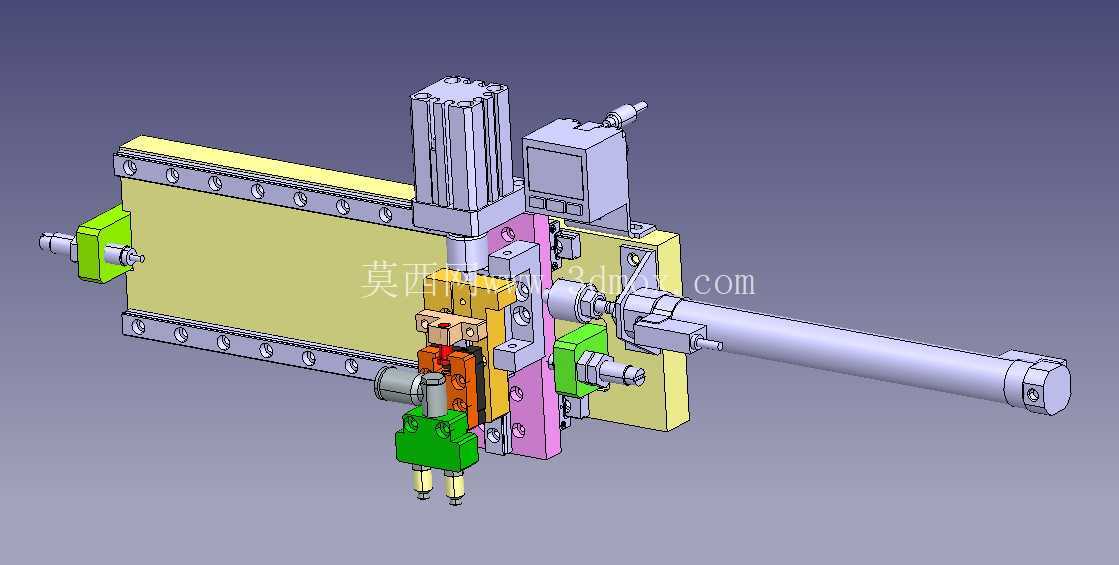

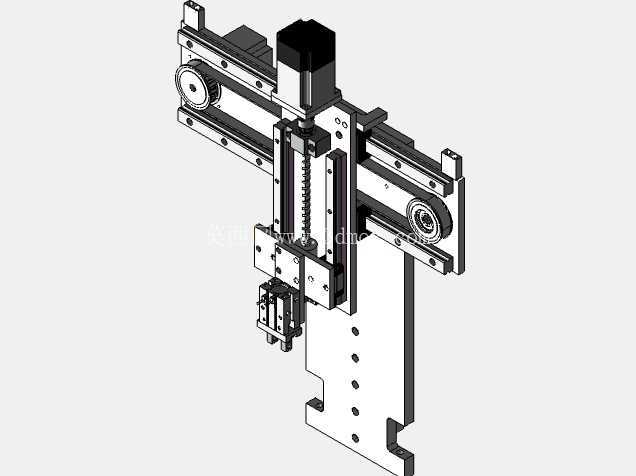

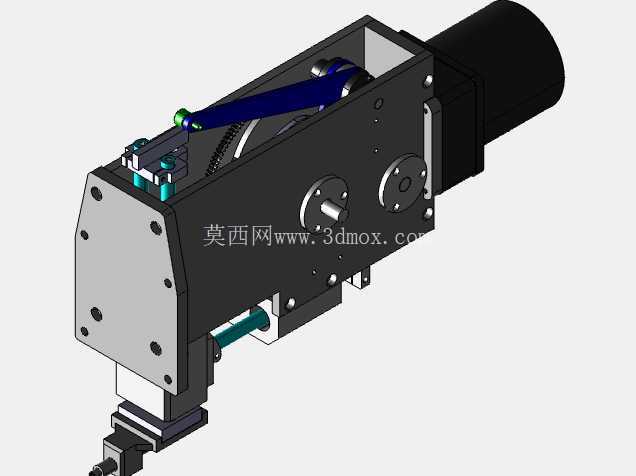

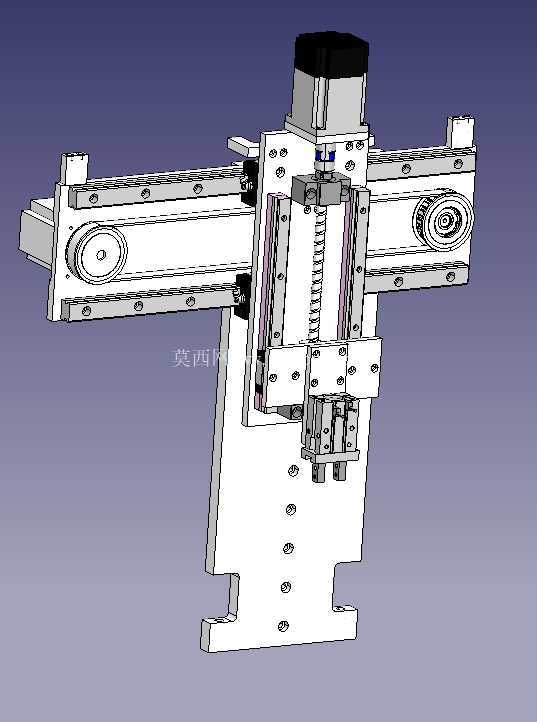

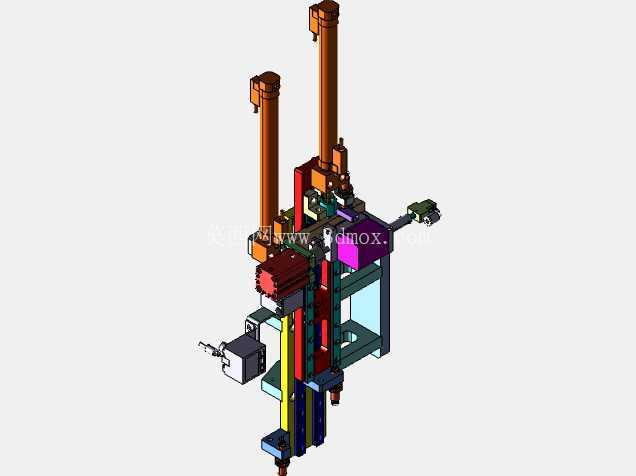

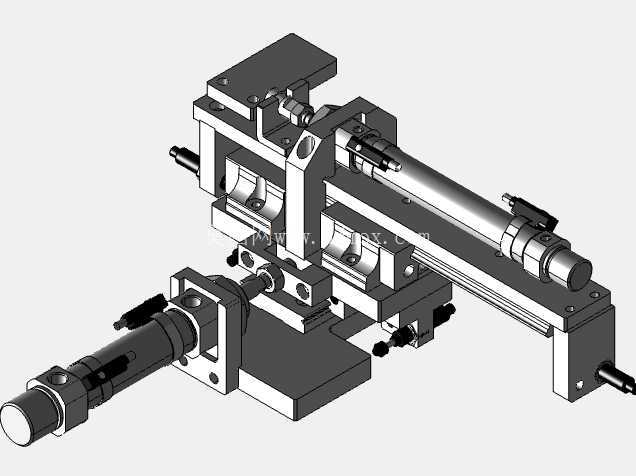

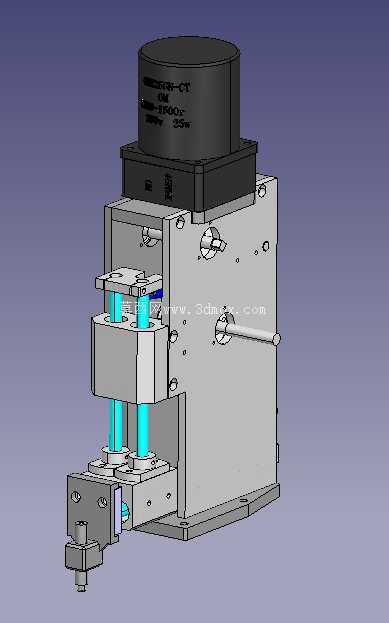

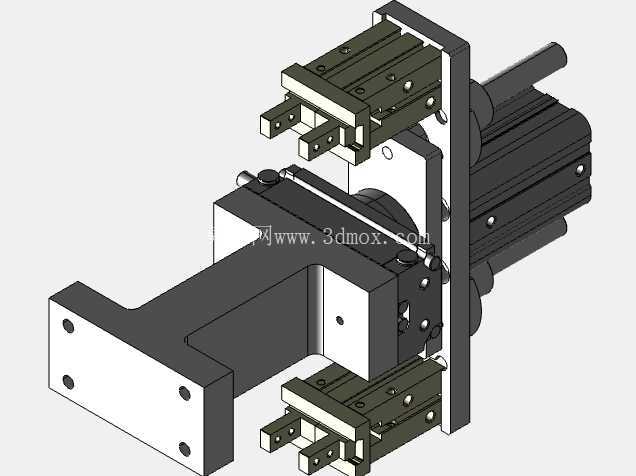

从实际应用场景来看，不同构型的取放机构适配的工况差异明显：比如采用平行夹指配合垂直升降导轨的构型，适合PCB板、小型注塑件等刚性薄片类工件的短距离转运，夹指的开合行程预留了10mm的调节余量，安装基准面统一设置在机构背部的立板上，能直接和标准铝型材工位支架对接，不需要额外设计转接法兰；采用摆臂式真空吸附的构型，适合曲面薄壁件、易刮伤外观件的取放，摆臂的回转中心做了同轴度限位设计，吸附端的高度差可以通过末端的调节螺柱微调，适配±5mm范围内的工件高度公差，不会因为来料高度偏差导致吸附失效；还有采用凸轮驱动的联动取放构型，把升降和夹取动作整合在单动力输入的凸轮轴上，不需要额外配置多轴协同控制，适合节拍固定、动作逻辑简单的高速分拣工位，能大幅降低电气控制的调试难度。

设计思路上，所有机构都没有针对特定工件做定制化夹头设计，全部采用通用接口预留：执行端统一设置了M4螺纹孔阵列，孔距按照10mm的标准模数排布，工程师可以根据实际抓取的工件形状，快速更换夹指、吸嘴、卡爪等末端执行件，不需要改动主体传动结构。传动部分的设计全部做了运动干涉规避，每个活动部件的行程极限位置都预留了2mm的安全间隙，在三维软件中做运动仿真时，不会出现部件穿模的问题，能直接导出运动轨迹曲线用于节拍核算。

安装边界方面，单套机构的最大外轮廓尺寸控制在120mm×80mm×180mm范围内，主体安装面的平面度公差参考通用工装标准设置为0.05mm，固定孔位采用直径6mm的沉头孔，孔位间距适配40系列、30系列标准工业铝型材的安装槽距，不需要额外加工定制安装板就能直接固定在工位架上。动力输入接口全部适配标准42型步进电机或者20mm缸径的标准气缸安装尺寸，工程师在做方案选型时，可以直接调用标准动力件模型完成装配，不用重新设计动力连接座。

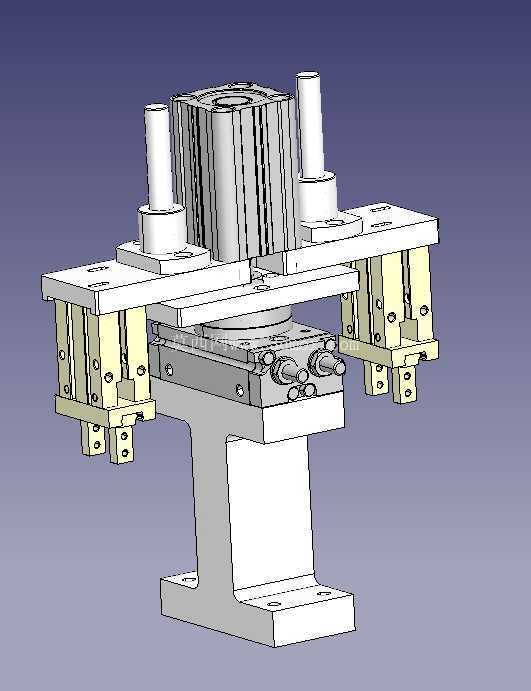

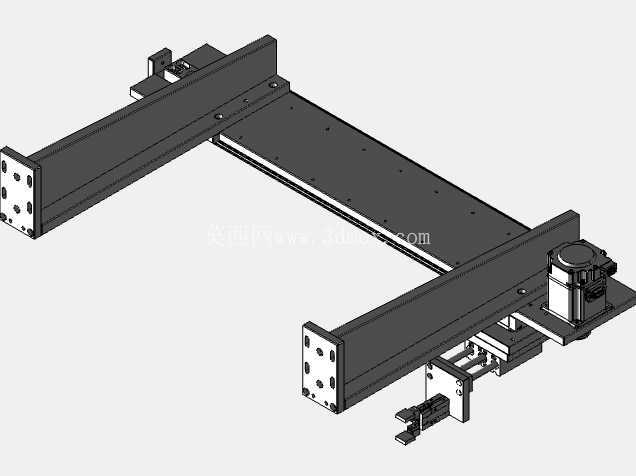

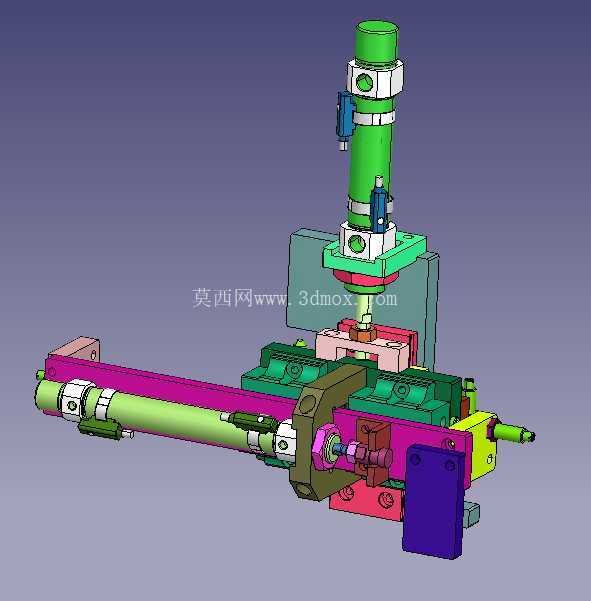

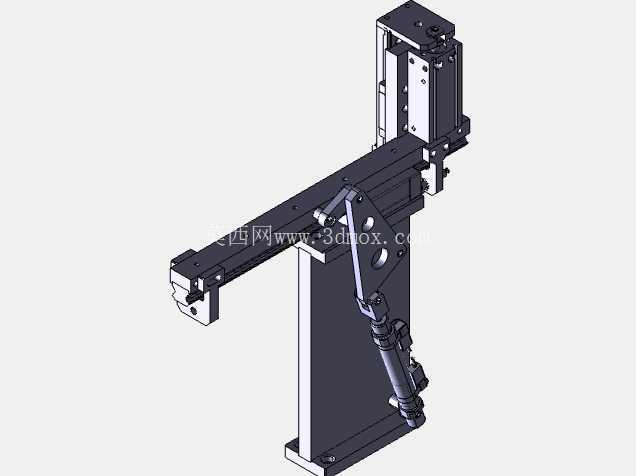

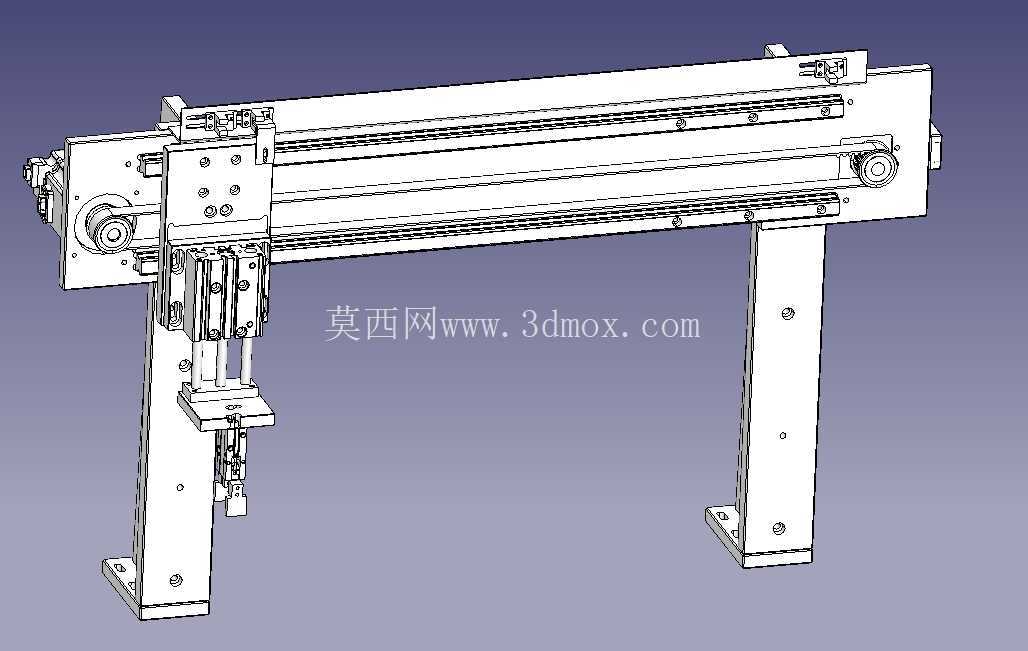

不同构型的运动逻辑各有侧重：比如采用龙门架式直线传动的取放机构，X、Z轴的运动导轨采用重叠布置结构，整体厚度比常规悬臂式机构薄30%左右，适合工位间距紧凑的多工位连线设备；采用连杆机构实现抬升与夹取联动的构型，动力输入只需要单方向连续旋转就能完成整套取放动作，不需要设置正反转切换程序，适合高速运转的转盘式装配工位；还有采用弹性缓冲结构的取放机构，在执行端设置了弹簧缓冲行程，能抵消10mm以内的位置偏差，适合来料定位精度不高的人工上料工位，降低对上游定位工装的精度要求。

在做概念方案评审时，这些模型可以直接用于三维布局评审，直观展示工位动作逻辑，避免二维图纸表达不清导致的方案误解。所有机构的传动副都做了简化处理，没有添加密封件、紧固件等细节标准件，模型文件体量轻，在做整线装配时不会占用过多软件运行内存，能流畅完成整线运动仿真。对于刚接触自动化结构设计的从业者来说，这些构型也能作为原理参考，理解不同运动转换方式的实现逻辑，比如如何把旋转运动转换为直线夹取动作、如何通过凸轮轮廓曲线控制动作时序、如何通过连杆结构实现无动力联动等，避免在方案初期走构型设计的弯路。
