桌面级肖像绘制机械臂结构设计

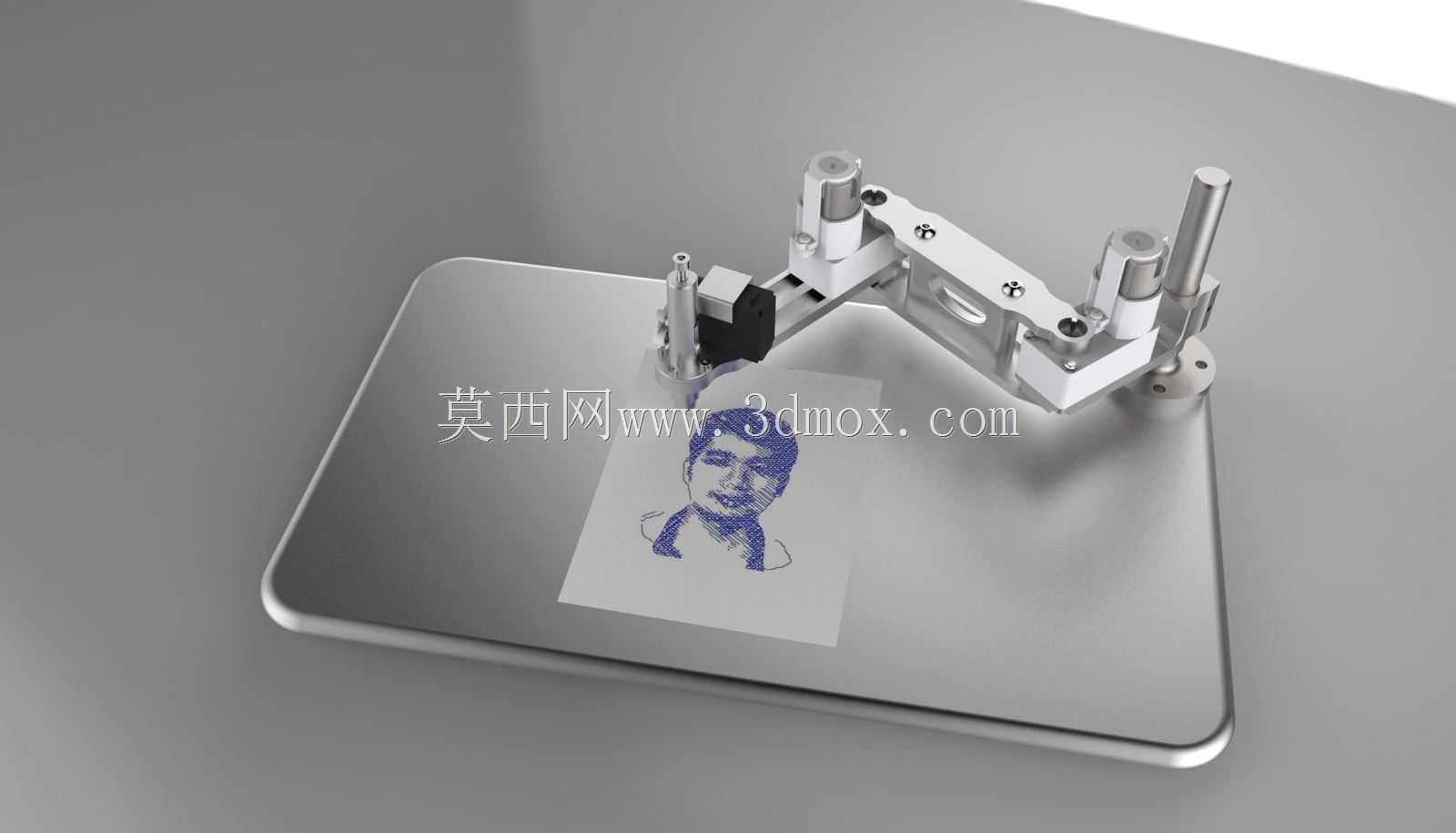

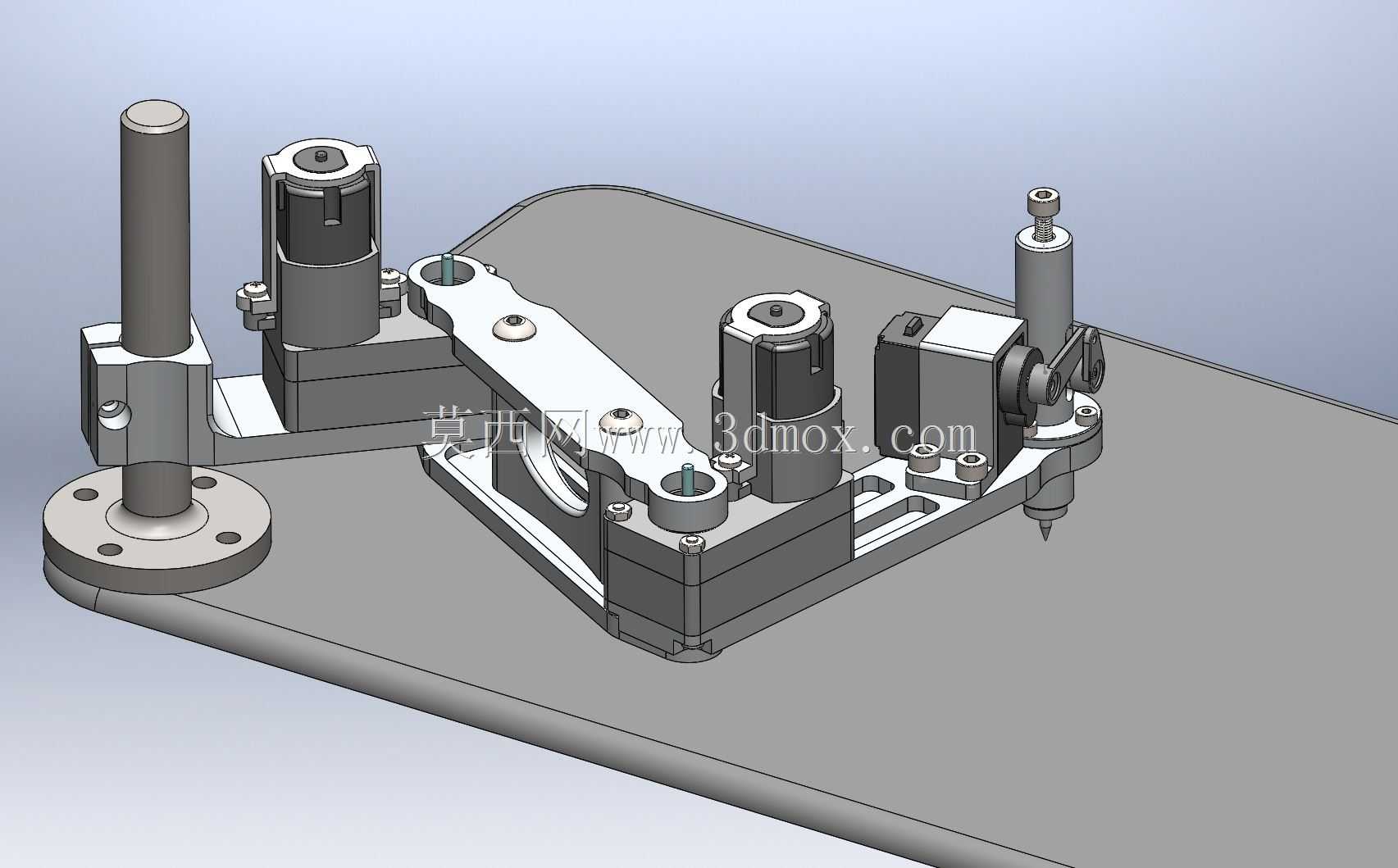

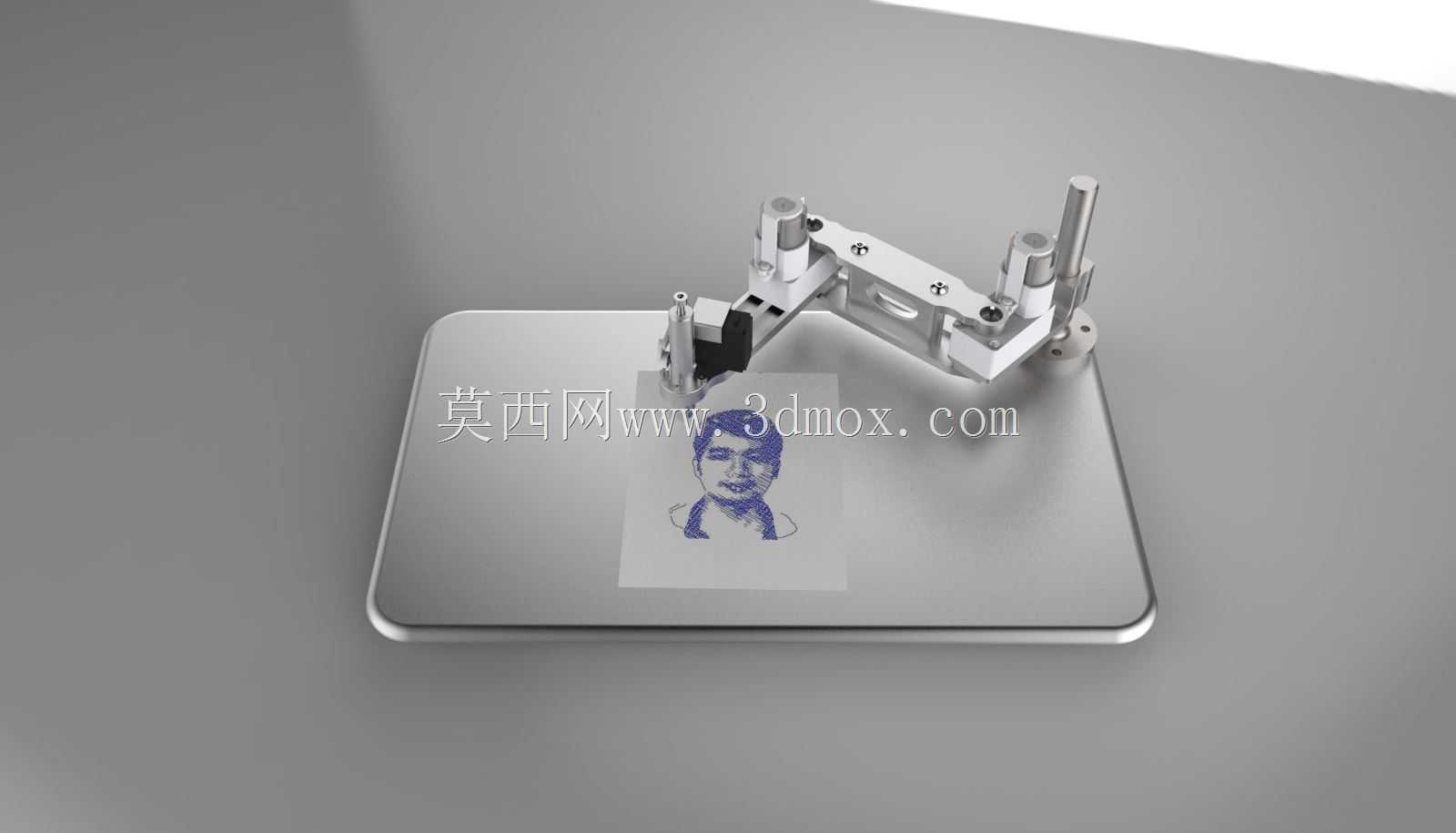

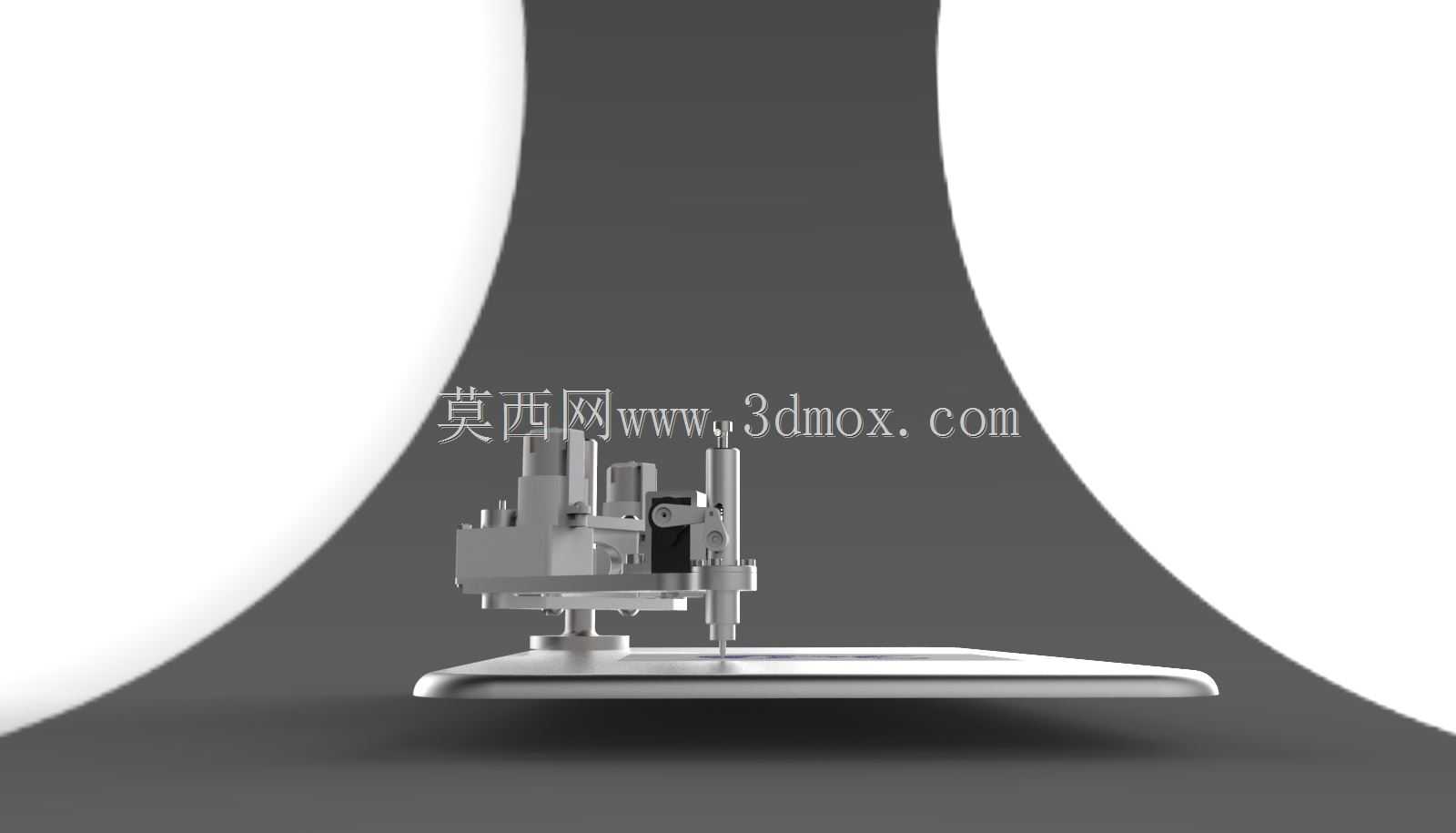

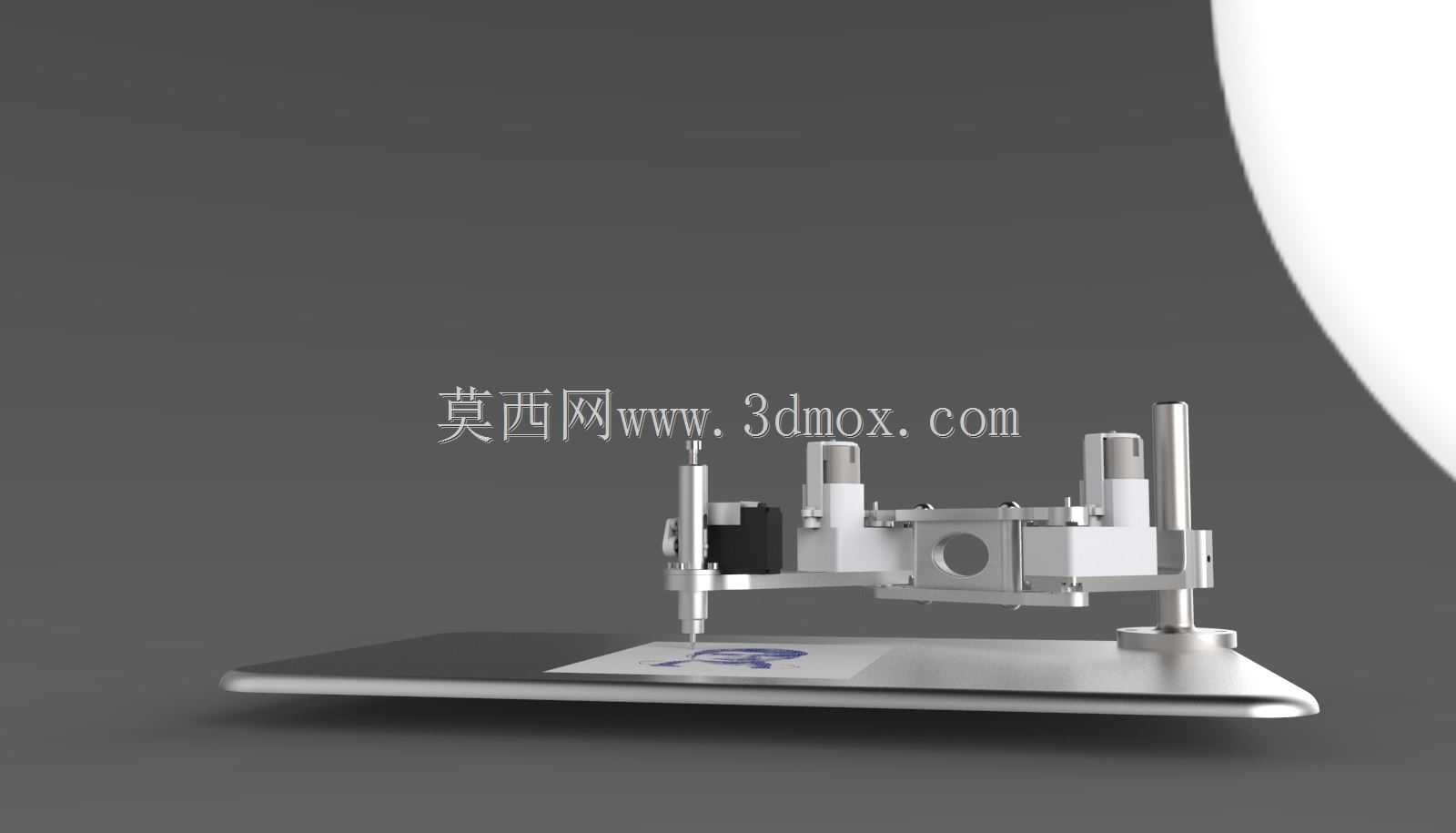

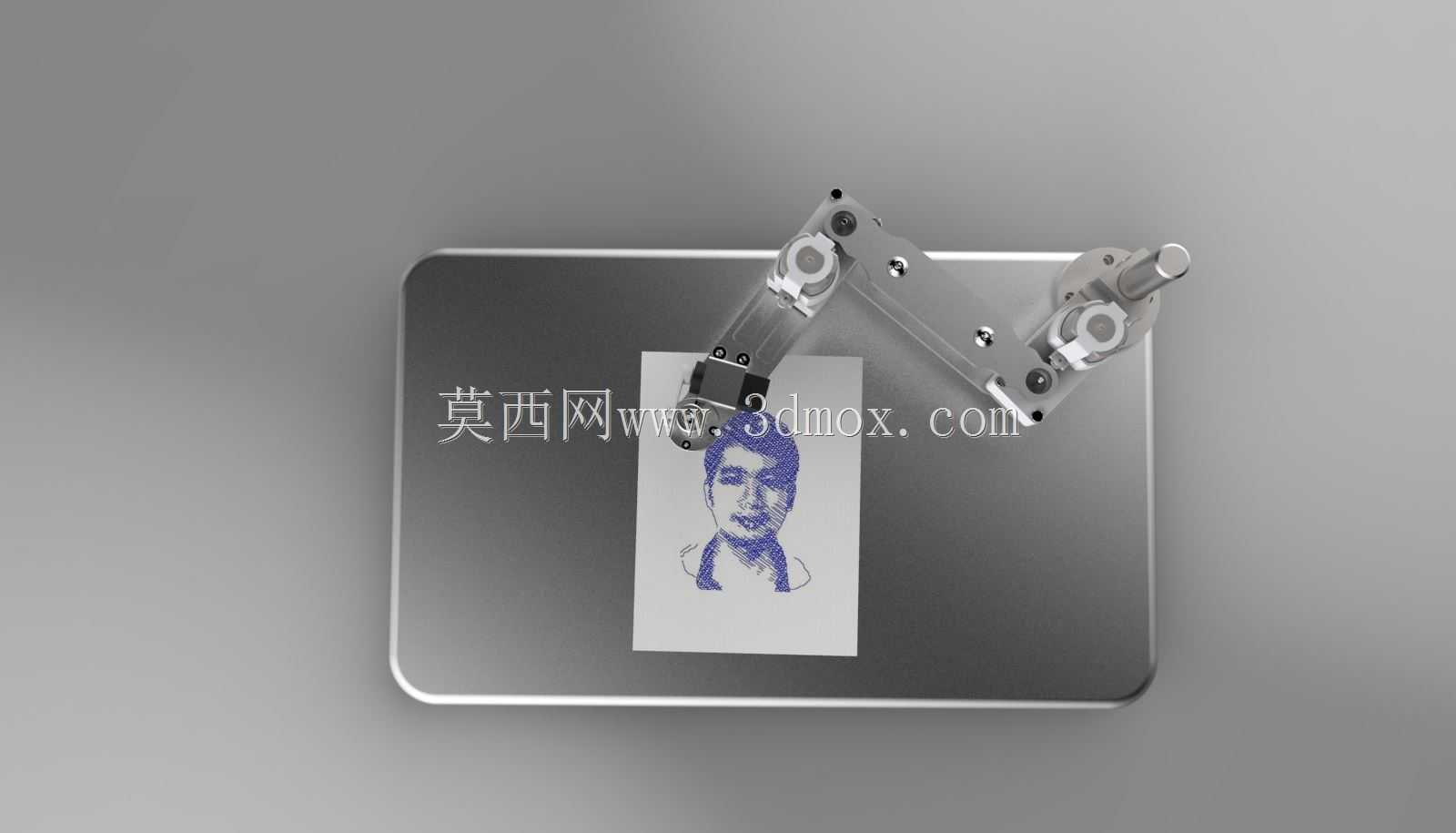

这款桌面级绘图机械臂主要面向文创体验、科普教学、个性化定制礼品制作等场景，可放置在商场互动体验区、校园科创教室、文创门店柜台等区域，完成平面介质上的肖像、图案绘制作业，替代人工完成重复性的精细描摹工作，降低手绘肖像的人力成本，同时为体验者提供即时的个性化创作输出服务。设备整体采用平面基座搭配多关节串联臂的结构布局，底部为圆角矩形金属承载基座，既作为整个机械臂的安装基准，也作为绘制介质的放置平台，基座表面做哑光耐磨处理，避免绘制过程中介质移位，同时减少反光对视觉定位的干扰。机械臂采用三自由度串联关节设计，大臂与小臂均采用轻量化铝合金材质加工，在保证结构刚性的前提下降低运动惯量，关节处配置高精度转动副与驱动组件，可实现末端绘图执行器在基座平面范围内的全区域覆盖，末端执行器采用弹性压持结构，可根据绘制介质的厚度自动调整笔具的下压压力，避免笔尖压力过大划破纸张，或是压力过浅导致绘制线条模糊。设计过程中优先考虑桌面场景的使用边界，整体设备的横向展开最大尺寸控制在常规桌面的可容纳范围内，基座底部预留防滑安装孔位，既可以直接放置在平整桌面使用，也可以通过螺栓固定在专用台架上，适配不同的安装场景。关节走线采用内置式布局，所有驱动线缆与信号线缆均从臂体内部的走线槽穿过，避免运动过程中线缆剐蹭绘制介质或是周边物件，同时提升设备整体的外观整洁度。末端执行器采用快换式笔夹设计，可适配不同直径的常规书写笔具，无需额外定制专用耗材，降低设备的日常使用成本，笔夹的夹持力度经过调校，既可以保证绘制过程中笔具不松动，也可以在笔具耗尽时快速更换。设备的运动路径经过专门优化，绘制肖像时可根据输入的图像轮廓自动规划最优运动轨迹，减少关节的无效转动，提升绘制效率，同时保证线条的流畅度，还原肖像的细节特征。基座的边角全部做圆角钝化处理，避免日常使用过程中磕碰划伤，适配公共场景的使用安全要求，整体结构无外露的尖锐部件与传动结构，使用过程中无需额外加装安全防护栏，可直接与体验者近距离互动。
