中空法兰式液压旋转缸结构设计

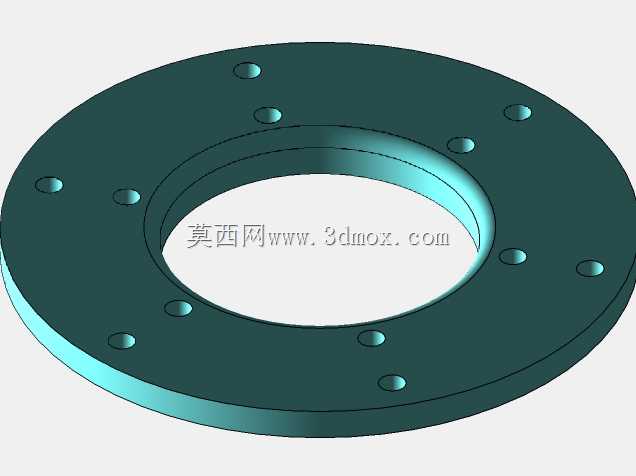

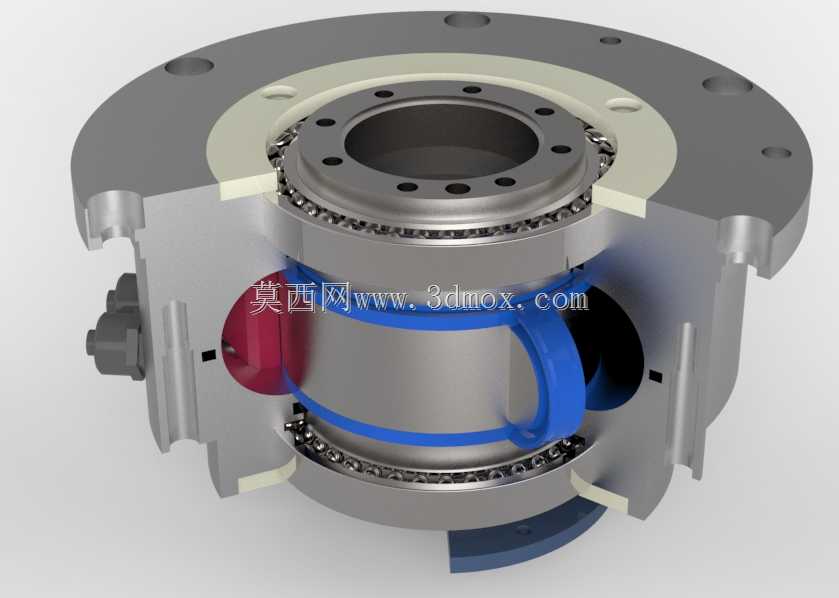

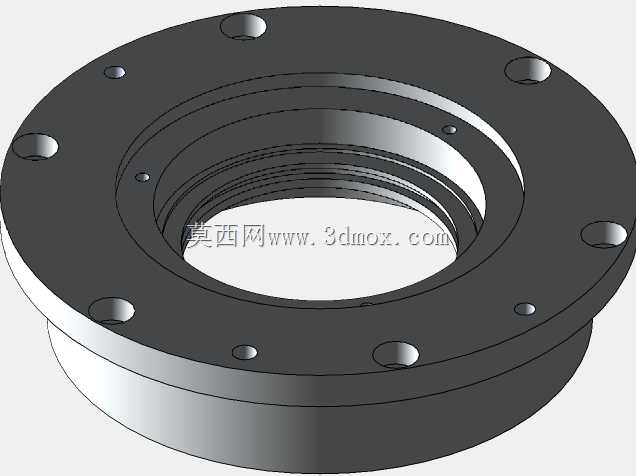

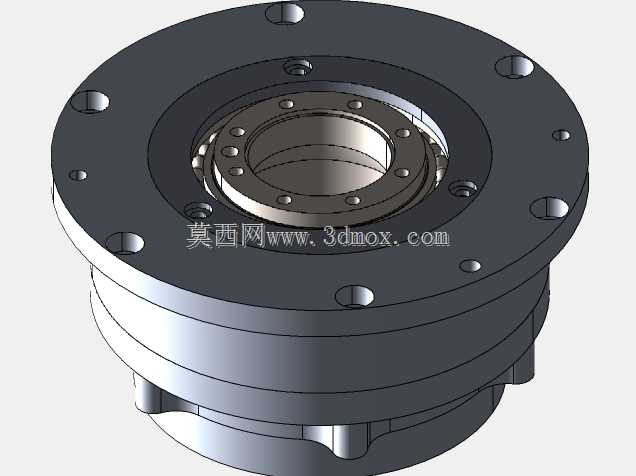

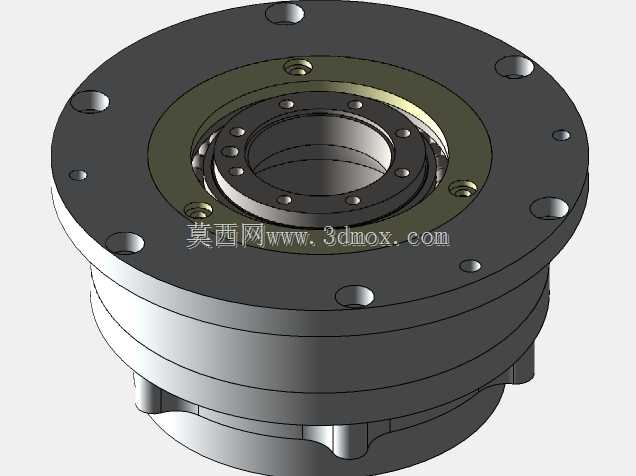

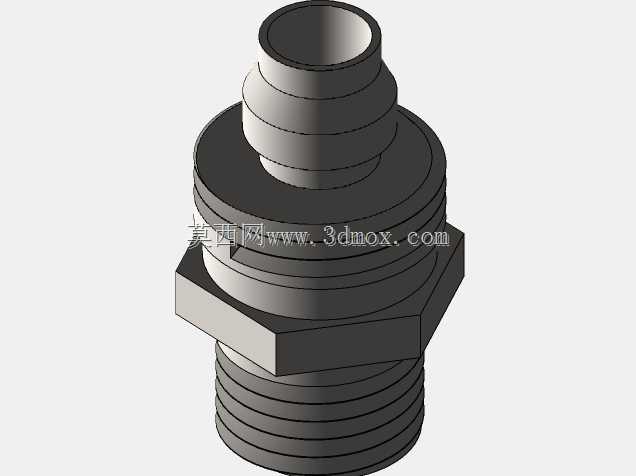

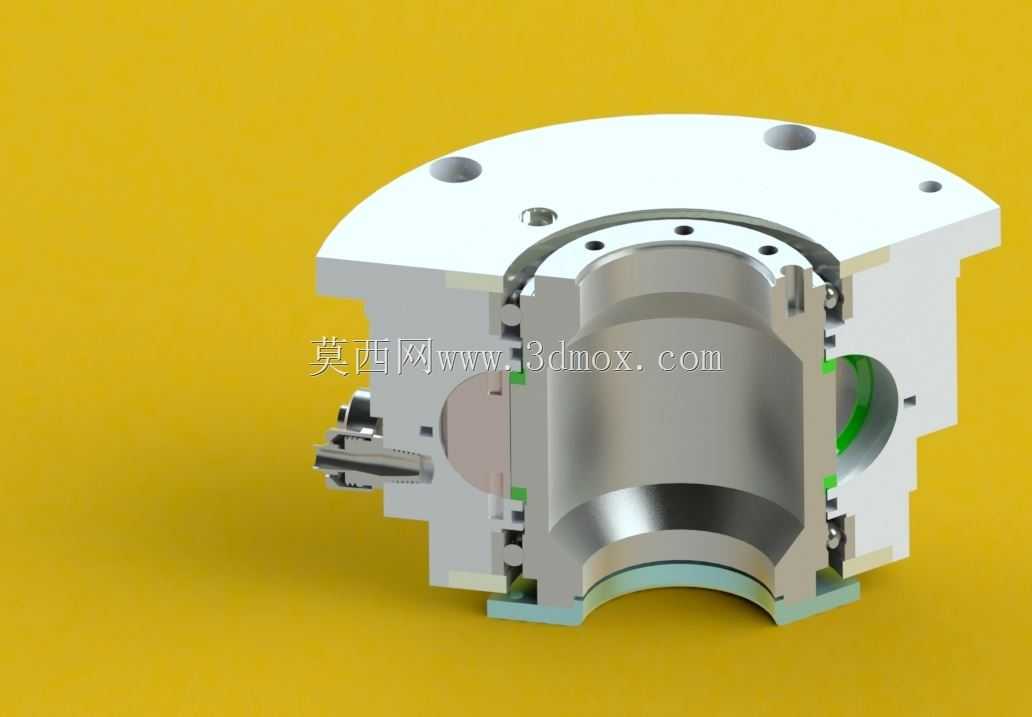

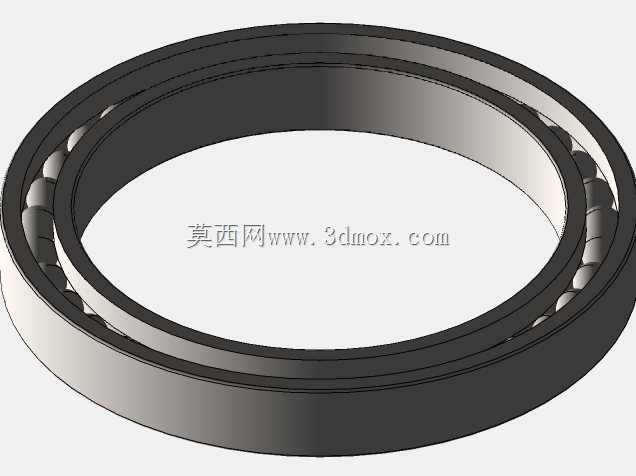

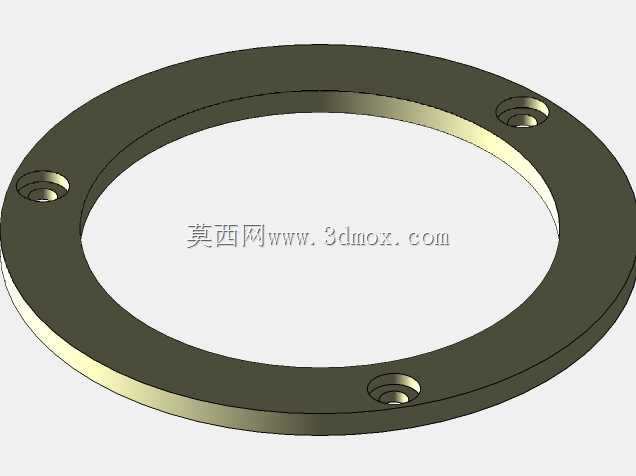

这款液压旋转缸采用中空法兰式主体结构，核心适配需要中心走料、穿设管路或走线的回转类工装场景，常见应用在数控车床主轴夹具配套、自动化回转工作台驱动、焊接变位机动力输出、绕线设备张力控制等工位，作为液压系统末端执行元件，它能在固定壳体与回转输出端之间完成压力油的连续输送，避免外接油管随回转部件缠绕打结，同时输出稳定的轴向压紧力或旋转扭矩。从结构设计逻辑来看，整体采用上下双轴承支撑布局，轴承选型匹配径向与轴向复合载荷，保证回转过程中输出端的径向跳动控制在工装允许的公差范围内，壳体上的法兰安装孔位按照通用工装安装边界做了等距分布设计，安装时可直接适配标准主轴端部连接尺寸，无需额外做转接法兰加工。内部油道采用环形配油槽结构，两道蓝色密封件分别对应两路独立油腔，分别控制正向与反向动作的压力油输送，密封件选型兼顾动密封耐磨性能与静密封耐压要求，在常规液压系统工作压力下不会出现内泄或外泄问题。中空内孔的通径尺寸参考了同规格回转油缸的通用穿料需求，可满足棒料连续送料、气管电路从中部穿过的使用要求，壳体侧面预留的油口位置做了沉台处理，安装液压管接头时不会和周边安装结构产生干涉。端盖部分采用分体式装配结构，方便后期维护时更换密封件与轴承，不需要整体拆解设备即可完成易损件更换，壳体外部的安装定位止口做了精车处理，装配时能快速完成与安装基座的同轴定位，减少装配找正的时间成本。在实际选型适配时，需要注意该旋转缸的安装法兰外径、止口配合尺寸、中空通径三个核心边界参数，匹配对应工位的安装空间与穿料需求，同时要结合系统工作压力核算输出扭矩或压紧力是否满足工位负载要求，双轴承的支撑间距设计也保证了高速回转工况下的运行稳定性，不会出现回转抖动问题。
