集成无刷直流电机的齿轮式液压泵结构

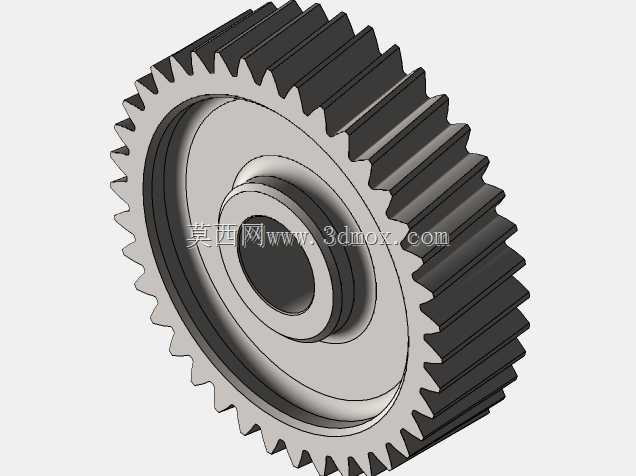

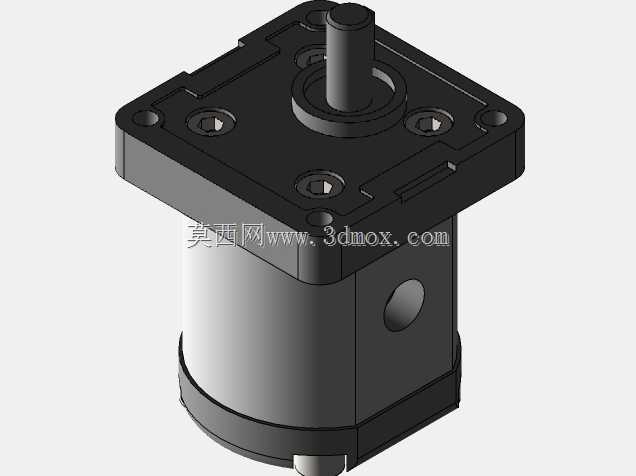

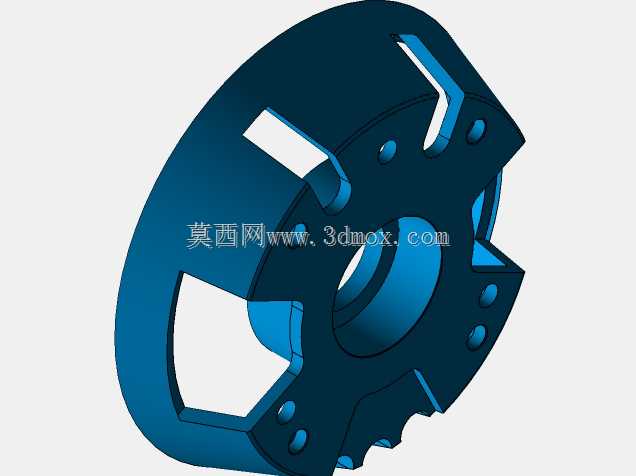

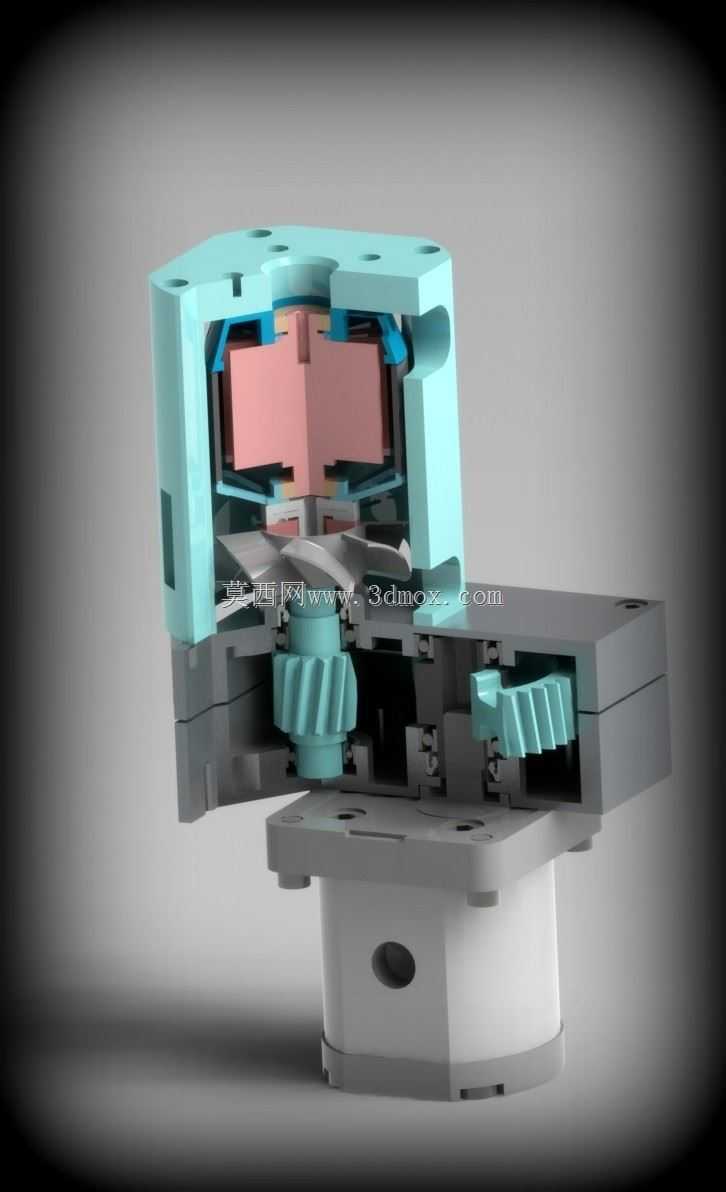

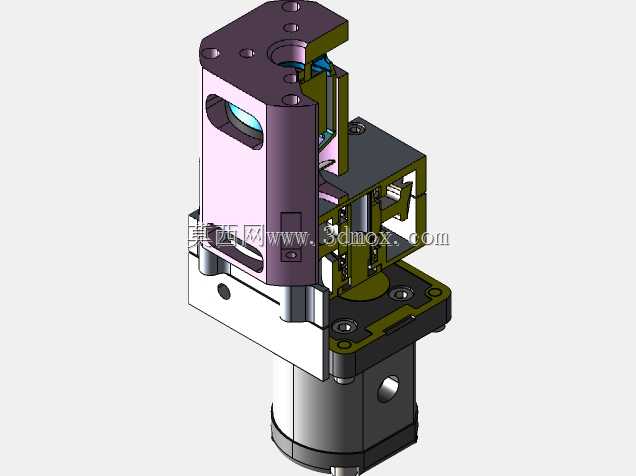

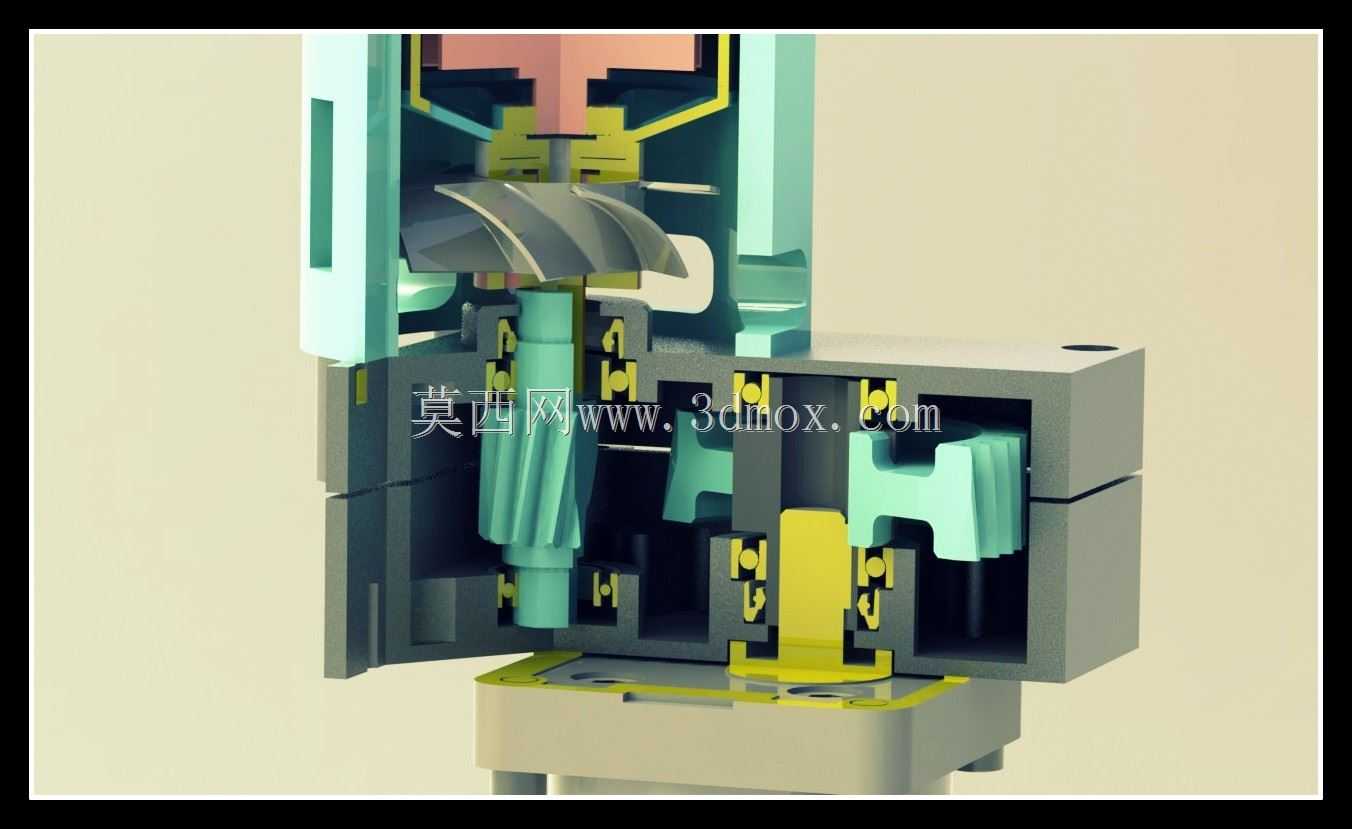

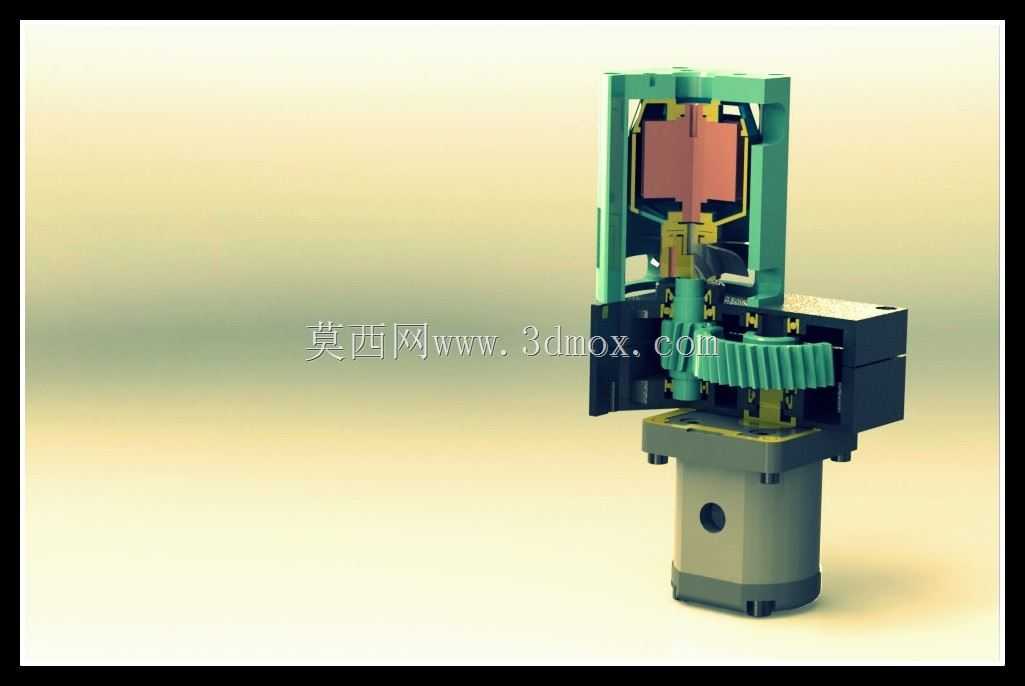

这款集成无刷直流电机的齿轮式液压泵，主要面向小型液压动力供给场景，可广泛应用于便携液压机具、小型自动化设备液压回路、移动式液压工作站、医疗辅助液压装置以及小型工程机械的辅助液压系统中，为各类需要稳定液压压力输出的执行元件提供持续的压力油源，替代传统分体式电机加泵组的冗余结构，大幅缩减动力单元的整体占用空间。从实际用途来看，该结构将驱动源与泵体做了深度集成，省去了传统泵组需要的联轴器、安装支架等过渡连接部件，既减少了传动环节的能量损耗，也降低了连接部位的泄漏风险，能够在紧凑安装空间内完成液压动力的输出，适配对安装体积、重量有严格限制的移动类、便携类液压设备。在功能特性上，该结构采用外啮合齿轮作为泵芯的核心增压元件，齿轮啮合过程中完成油液的吸入与增压输出，配合内置的无刷直流电机直接驱动泵芯转轴，省去了中间传动的间隙与回差，输出压力稳定性更好，同时无刷电机的调速特性可支持根据实际负载需求调整转速，进而实现输出流量的动态调节，相比传统定速泵组具备更好的能耗表现；结构内部集成了完整的密封回路、油液流道以及轴承支撑结构，各部件的配合间隙经过优化，既保证齿轮转动的顺畅度，也能控制内部泄漏量，维持稳定的容积效率。从设计思路来看，该结构采用同轴集成的布局方式，将电机的转子组件与泵的主动齿轮轴做同轴设计，电机腔体与泵体腔体通过密封结构做隔离，避免油液渗入电机内部影响电气部件运行，同时将进油口、出油口的流道集成在泵体壳体内部，减少外接管路的连接点，降低外部泄漏的概率；整体结构采用分层堆叠的装配逻辑，各零部件从轴向依次装入壳体，通过端盖压紧固定，装配流程简单，后期维护拆解也更为便捷。在外形尺寸与安装边界上，该集成泵组整体为规整的柱式结构，径向尺寸控制在极小范围内，轴向长度相比同参数分体式泵组缩短近百分之四十，安装面预留了标准的固定孔位，可直接适配多数小型液压设备的安装工位，进油口与出油口采用标准的液压接口尺寸，能够直接对接常规液压管路，不需要额外制作转换接头，安装适配性较强；结构内部的流道走向经过平滑处理，减少油液流动过程中的阻力与紊流，降低运行过程中的噪音与振动，提升设备运行的平稳性。
