三踏板式模拟驾驶脚踏结构设计

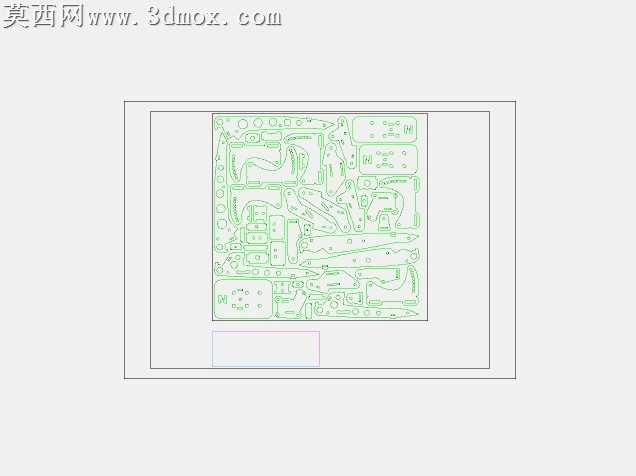

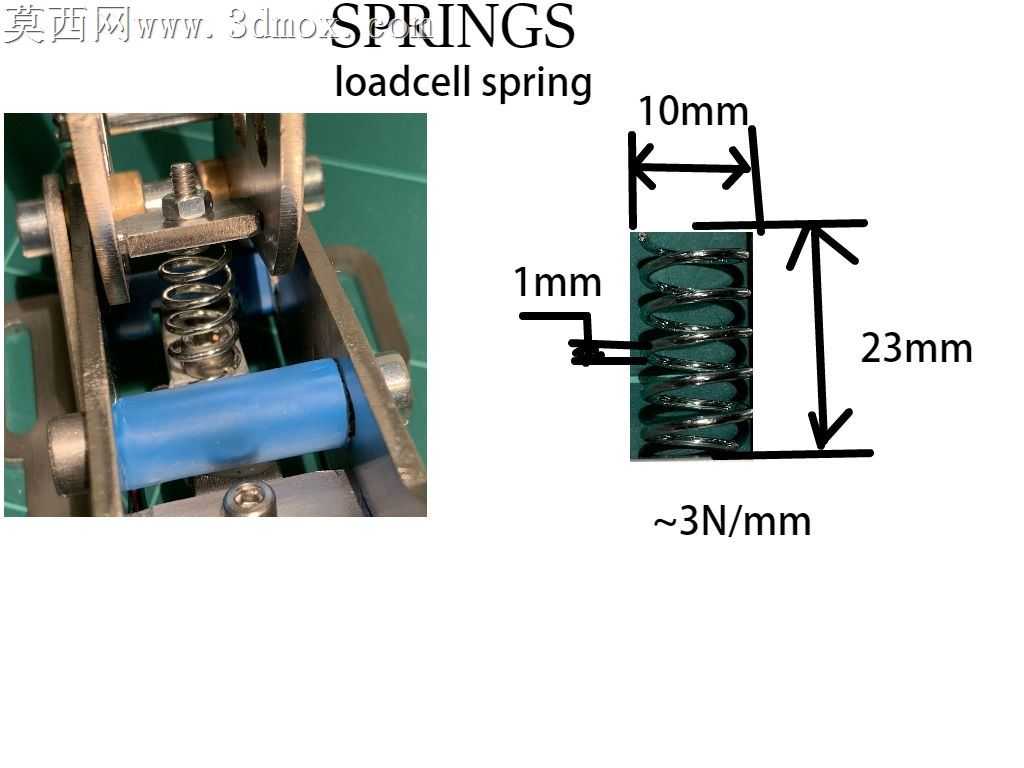

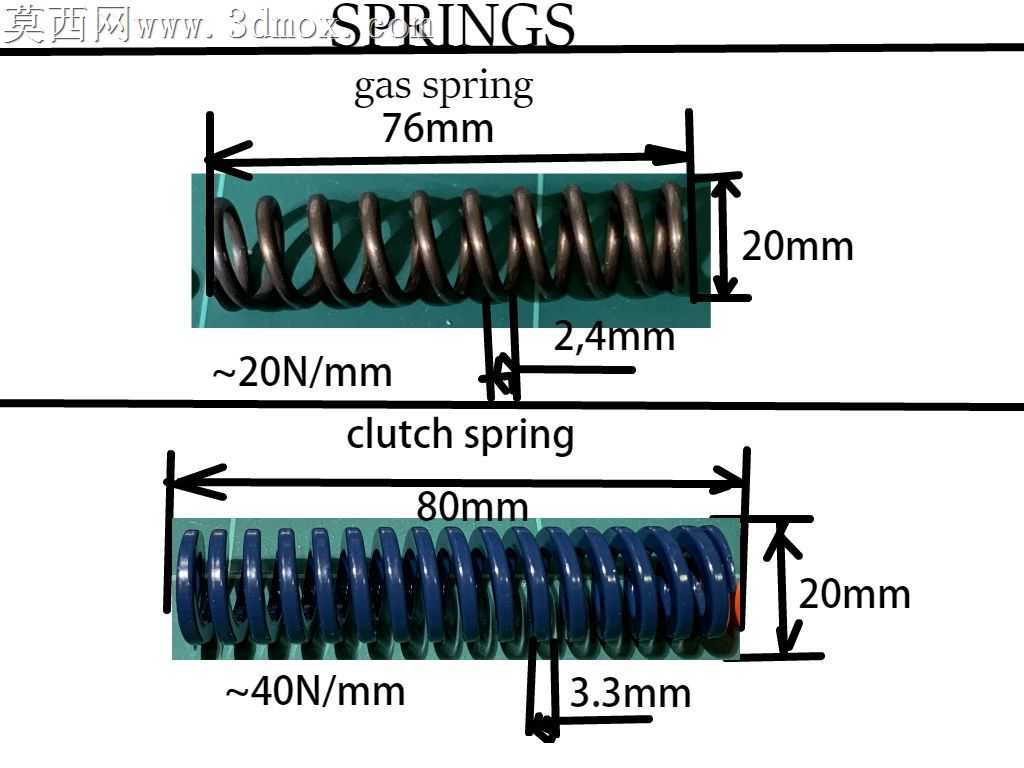

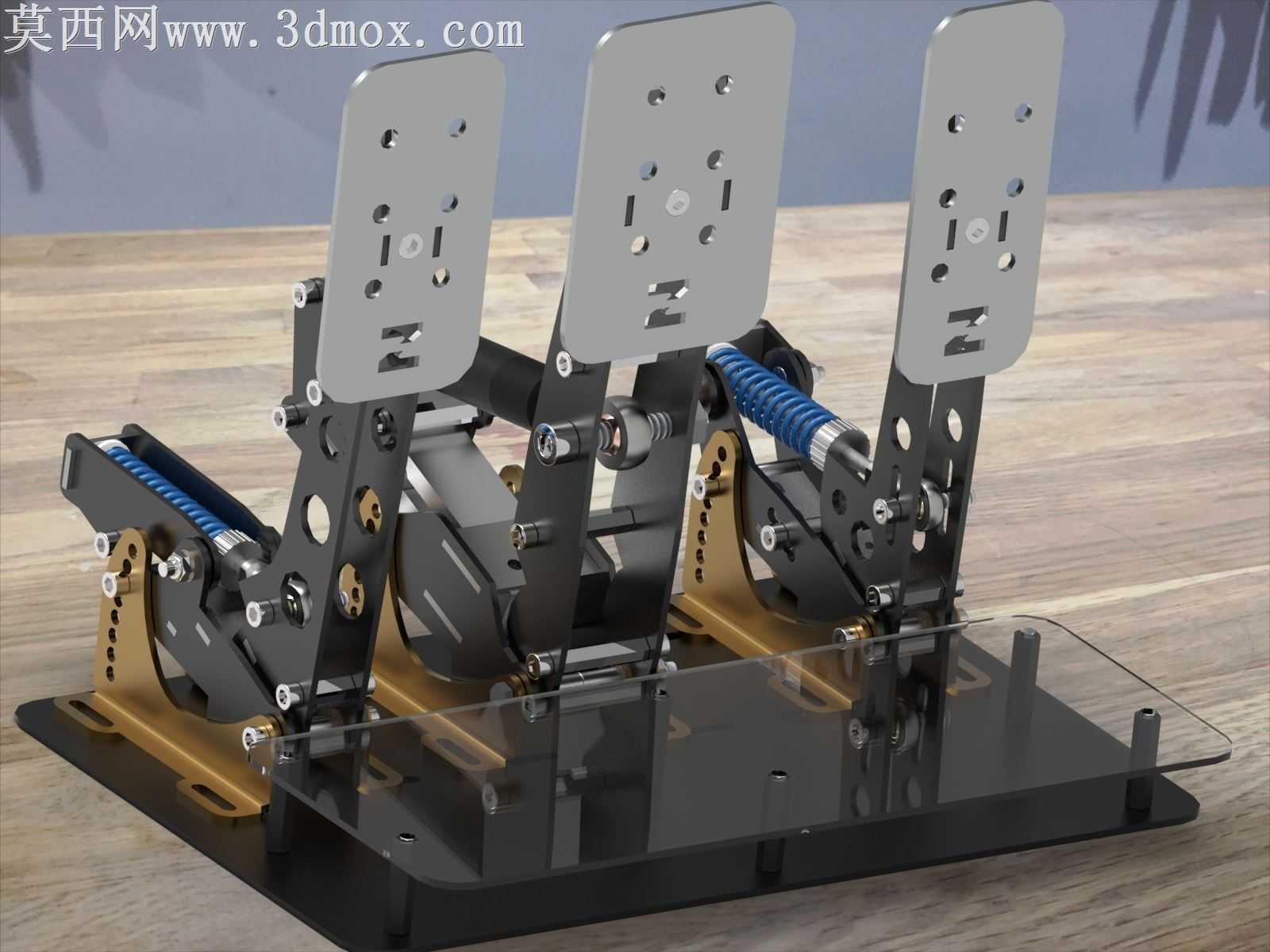

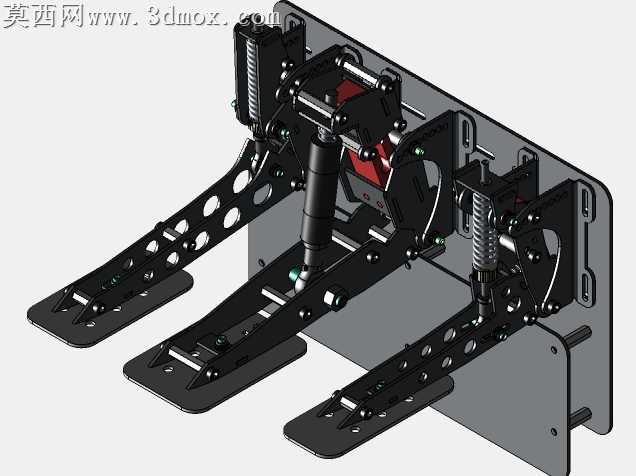

该作品为模拟驾驶场景使用的三踏板操控结构，采用三维建模软件完成全参数化设计，整体结构适配模拟赛车、驾驶训练模拟器等使用场景，建模过程中严格遵循机械装配逻辑，对每一处连接结构、运动副都做了精准的干涉检查，确保各部件运动行程无冲突、装配关系完全符合实际加工要求。渲染阶段采用写实材质方案，踏板踩踏面赋予哑光磨砂金属材质，还原激光切割钢板的细腻金属质感，表面的安装孔位、防滑开槽都做了边缘倒角处理，避免渲染出现生硬棱角；支撑结构件分别做了黑色阳极氧化金属、金色硬质氧化金属的材质区分，复位弹簧采用亮蓝色弹簧钢材质搭配细腻的螺纹纹理，透明底座赋予高透亚克力材质，添加了轻微的环境反射与折射效果，整体渲染光影柔和，清晰展现各部件的层次结构与材质差异。结构设计上，三个踏板独立配置阻尼复位结构，采用蓝色螺旋弹簧提供踩踏复位力，支撑臂通过多组铰接点实现绕轴转动，踏板角度、行程可通过铰接点位置、弹簧预紧力进行调节，底座采用一体化安装板设计，预留多组固定孔位，可适配不同安装台面的固定需求；踏板主体采用3mm激光切割钢板加工，所有板材零件的孔位、开槽都适配激光切割工艺要求，无需额外二次加工即可完成板材零件的生产，降低加工成本与装配难度。设计思路围绕模拟驾驶的真实脚感还原展开，参考实车踏板的踩踏行程、阻尼反馈比例进行结构参数设定，三个踏板分别对应离合、制动、油门功能，布局符合常规驾驶操作的人机工程学要求，踏板面的防滑开槽、安装调节孔位可支持用户根据自身脚型、操作习惯调整踏板面的高度与角度，兼顾结构刚性与使用灵活性，整体装配结构采用标准紧固件连接，拆装维护便捷，所有非标零件均适配常规金属加工工艺，可直接导出加工图纸进行实物制作。
