小型拖挂式越野露营旅居拖车设计

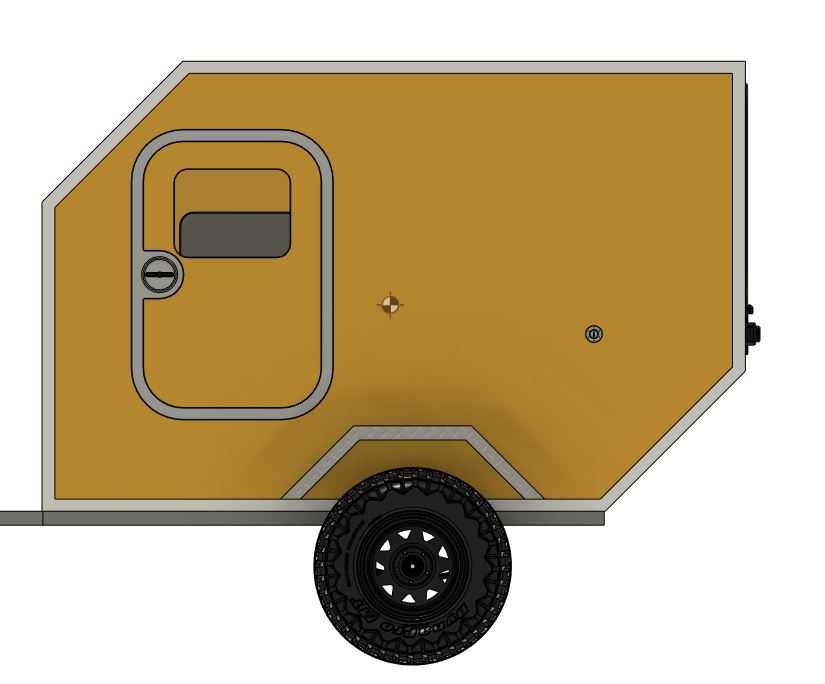

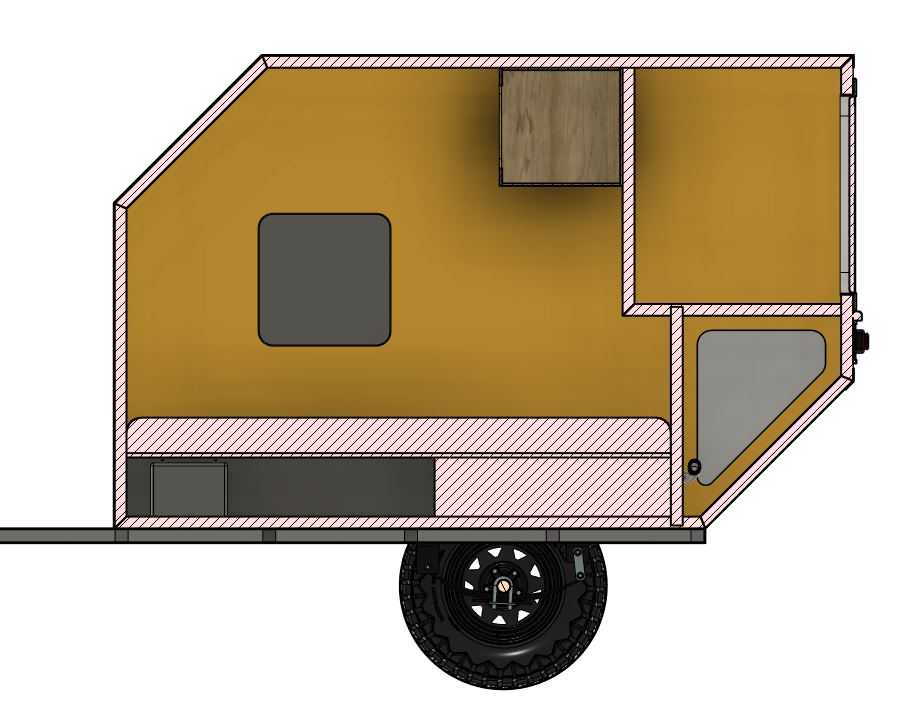

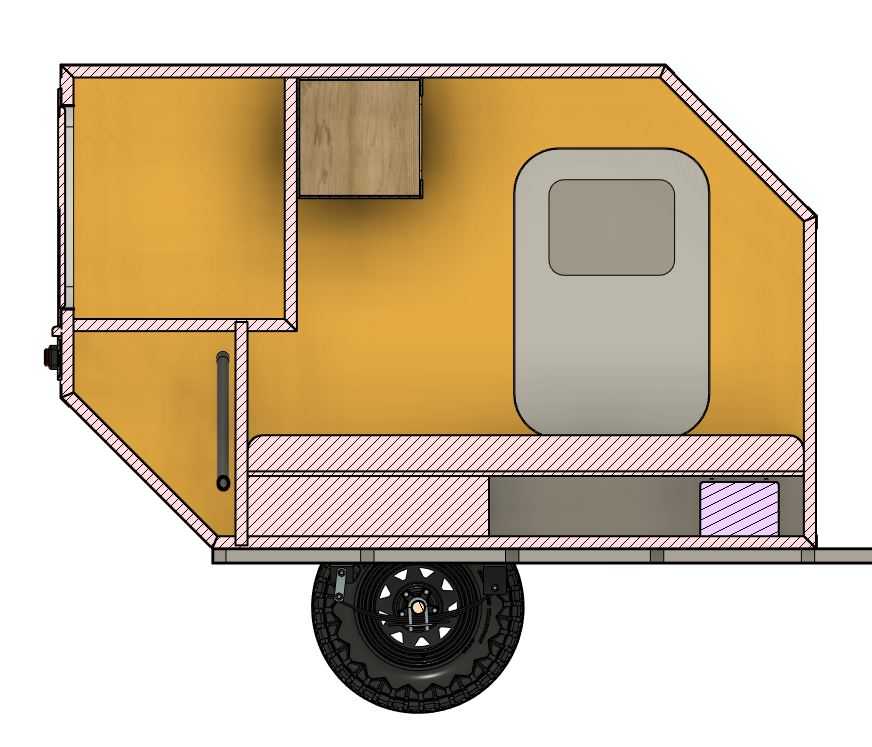

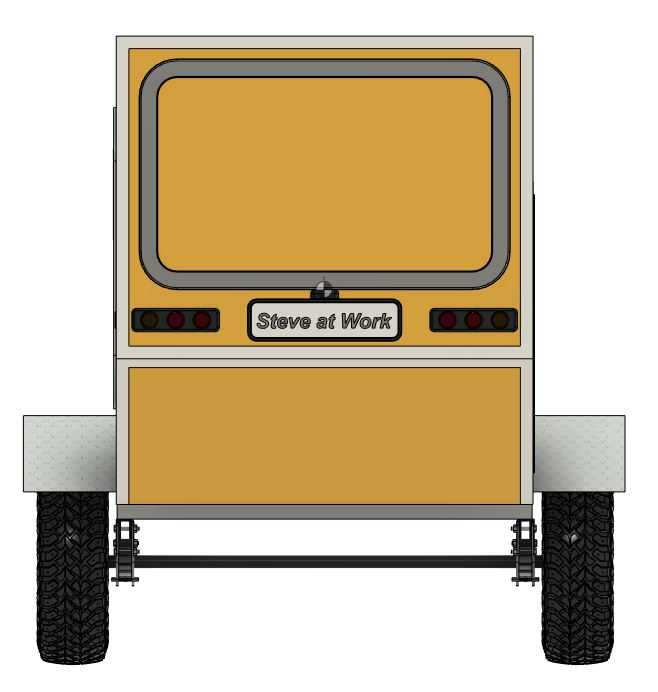

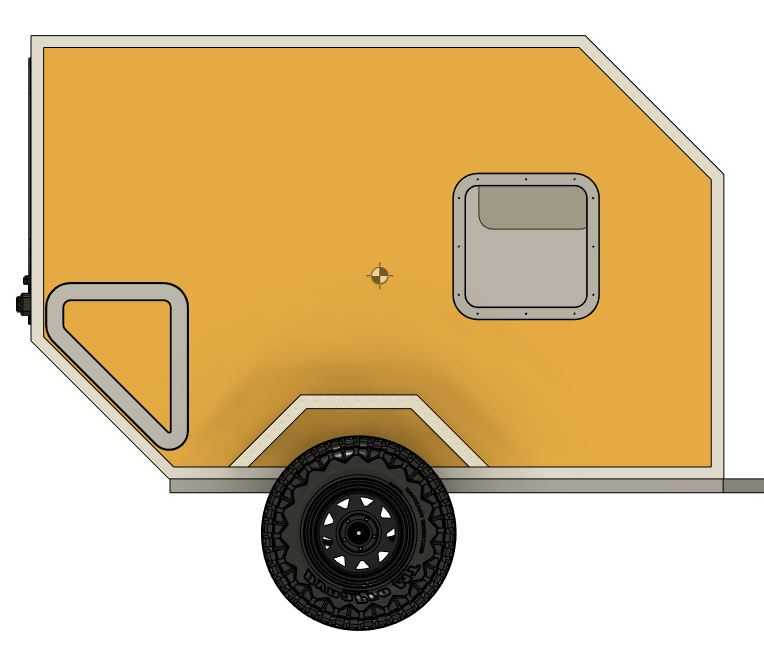

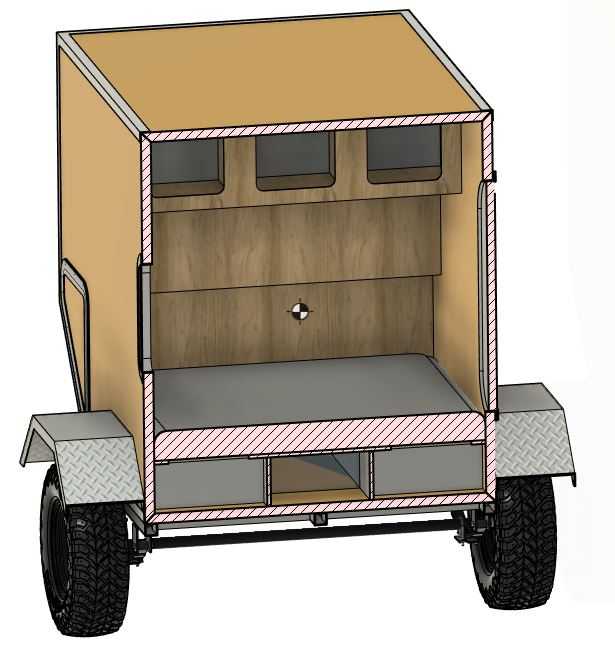

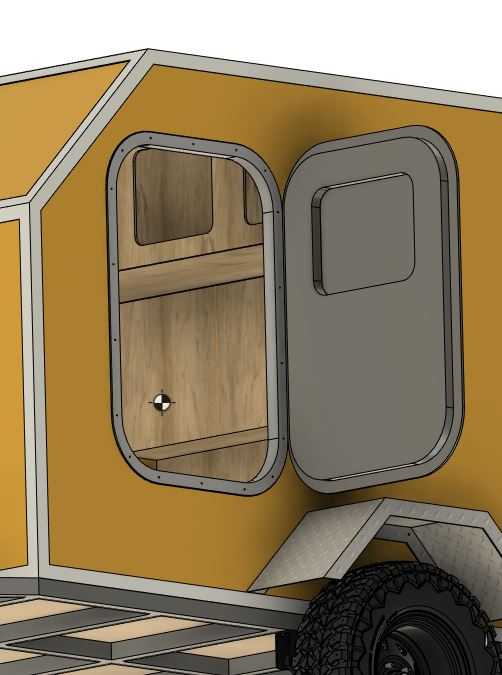

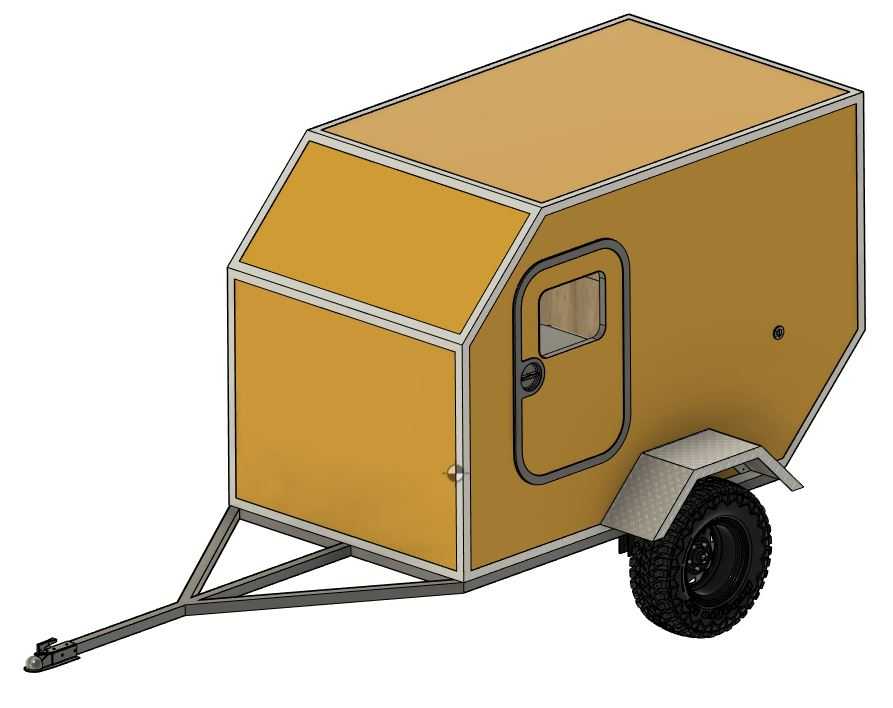

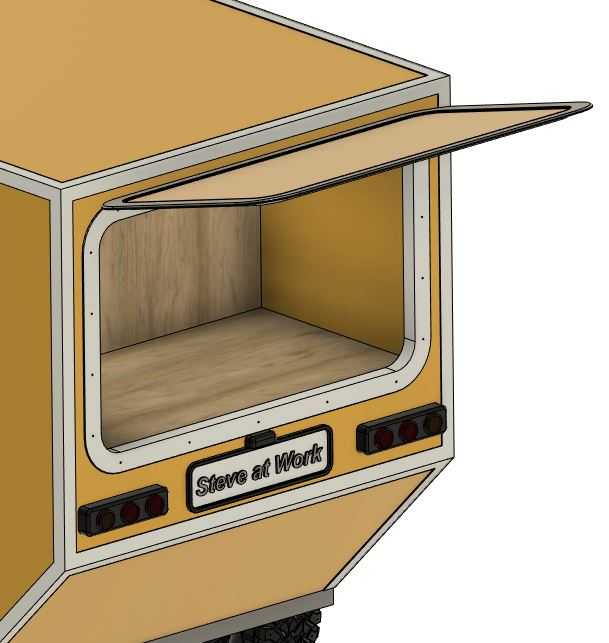

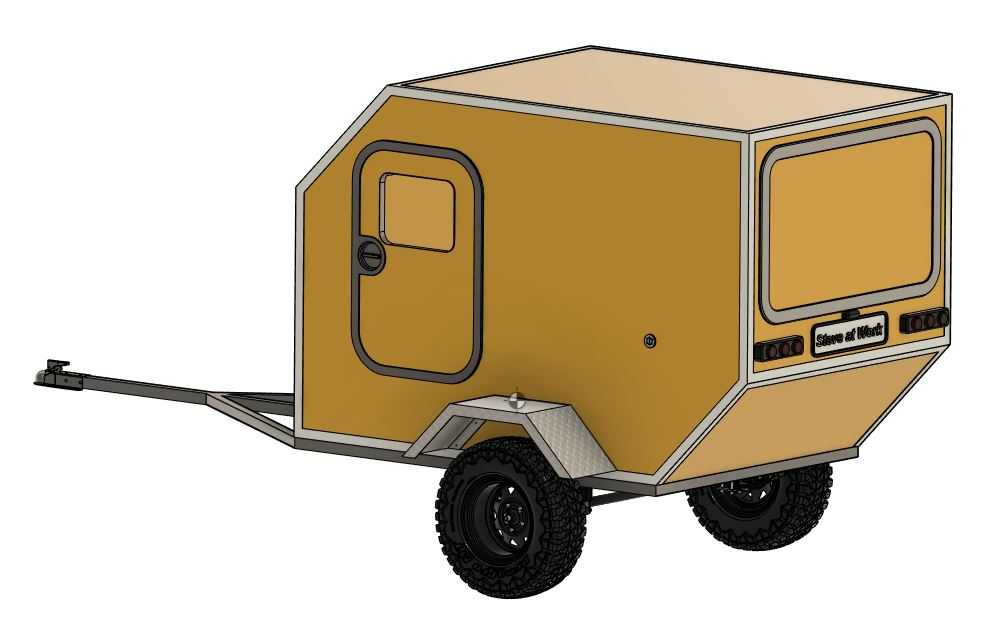

本作品为小型单轴拖挂式越野露营拖车三维设计，建模阶段采用参数化特征建模方式，先以整体外轮廓基准面搭建定位骨架，确定箱体长宽高尺寸基准，再逐步拆分各功能部件完成结构搭建。箱体主体采用切角多边形造型设计，区别于常规方正拖挂箱体，前部做斜切收窄处理，可有效降低拖挂行驶过程中的风阻系数，适配非铺装越野路面的通行需求。外观材质设计上，箱体外侧采用暖黄色哑光磨砂金属板材材质，边缘搭配银灰色金属包边做防护处理，既提升户外使用的耐刮蹭性能，也形成清晰的视觉层次；车门采用同色系内嵌式设计，搭配黑色橡胶密封边框与圆形金属锁具，车门上部设置小型方形观察窗，兼顾舱内采光与进出便利性；箱体尾部设置大尺寸矩形观景窗，窗框采用黑色硬质包边，下方预留牌照安装位与嵌入式尾灯组安装槽，尾灯组采用红黑配色模块化设计，满足道路行驶的灯光标识要求。行走结构部分，采用单轴双轮布局，搭配大颗粒深花纹越野轮胎与黑色多辐式钢制轮毂，轮拱上方设置菱形防滑纹金属挡泥板，可阻挡越野行驶时飞溅的泥水与碎石；前部牵引架采用高强度矩形钢管材质，设置标准拖挂连接接口，可适配多数越野车辆的后拖钩安装位。细节设计上，箱体侧面预留小型通风孔位，底部做斜向收边处理，提升复杂路况下的通过角，避免托底磕碰；轮轴位置经过承重校核，可满足箱体内部基础露营设施的载重需求。渲染阶段采用写实户外光照环境，还原金属材质的哑光质感与橡胶轮胎的纹理细节，各部件装配间隙经过严格校验，无干涉错位问题，整体结构紧凑实用，兼顾越野通行能力与基础旅居功能，可作为小型户外露营拖挂装备的设计参考，也可用于露营装备相关的展示与结构验证场景。
