带减速结构直流行星齿轮驱动电机

这款带集成减速结构的直流驱动元件，在小型自动化装备、消费级电子传动结构、桌面级机器人动力单元、小型智能代步部件、精密仪器进给机构中都有极高的适配性，区别于普通无减速的直驱直流电机，它将行星减速级与电机本体做了一体化集成设计，省去了设计人员额外搭配减速箱、做同轴度校准的冗余工作，在有限的安装空间内可以实现更高的输出扭矩，匹配低转速大负载的传动需求。

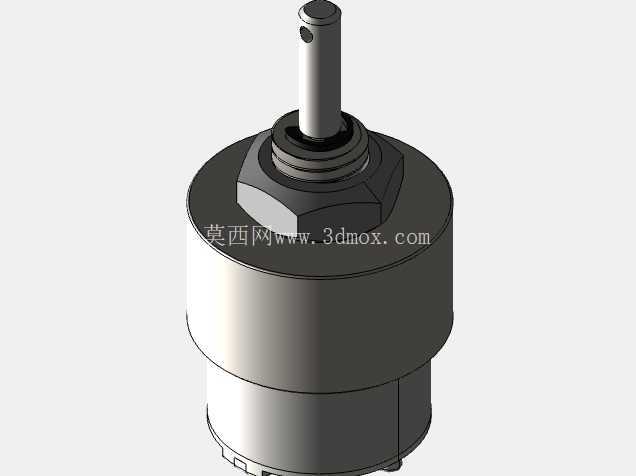

从实际选型适配的角度看，这类电机的输出轴采用单扁位定位结构，轴端没有额外的键槽设计，依靠轴面与安装件扁位的贴合传递扭矩，适合搭配紧定螺钉锁紧的同步轮、摇臂、传动齿轮等负载件，避免了键连接带来的轴径加工冗余，也能在小直径轴的前提下保证足够的扭矩传递能力，不会出现长期正反转切换后的轴孔打滑问题。电机本体的外壳采用阶梯式圆柱结构，靠近输出端的大直径段为减速级容纳腔，表面做了光滑的机加工处理，既可以作为安装定位的基准面，也能保证减速级内部齿轮啮合的同轴度公差，靠近尾端的小直径段为电机定子与转子的容纳腔，两段壳体之间采用卷边压合的密封结构，不需要额外的紧固件连接，既缩减了整体径向尺寸，也能避免日常使用中粉尘、潮气进入电机内部影响绕组绝缘性能。

输出端的锁紧螺母采用六角结构，在做面板式安装时，可以直接通过该螺母将电机本体锁紧在设备安装面板上，不需要额外设计电机固定座、压盖等结构件，安装时只需要在面板上开出对应直径的安装过孔，将电机前端定位轴颈穿过孔位后从外侧锁紧六角螺母即可完成固定，安装效率相比传统法兰安装的电机提升近40%，同时这种安装方式的定位精度完全由轴颈与安装孔的配合公差决定，只要安装孔按照H7公差加工，就能保证电机输出轴与安装面板的垂直度要求，避免输出轴带偏载运行导致的轴承磨损加速问题。

设计这类集成减速电机的三维模型时，首先要明确输出轴的悬臂负载边界，因为这类小型减速电机的输出轴支撑轴承多布置在减速级壳体内部，轴伸长度如果过长会导致轴承承受的径向弯矩成倍增加，建模时需要严格按照实际样品的轴伸长度、轴径尺寸做1:1还原，同时要把六角锁紧螺母的对边尺寸、厚度参数做准确还原，避免结构设计时出现螺母与安装面板干涉、扳手空间不足无法锁紧的问题。其次要注意电机本体的外径公差，因为很多紧凑型设备会将电机嵌入到结构件的安装槽内，如果模型的外径尺寸与实际实物偏差超过0.1mm，就会出现实物装配时卡滞或者间隙过大定位不准的问题。另外电机尾部的出线位置、出线方向也要在模型中做明确标注，避免结构设计时出线位置被其他结构件挤压，导致线材绝缘层破损引发短路故障。

从功能特性上看，这类集成减速的直流电机可以通过调整供电电压实现宽范围的转速调节，搭配对应的减速比参数，可以覆盖每分钟几转到几百转的输出转速区间，相比直驱电机几千转的空载转速，更适配大多数需要低速大扭矩的传动场景，比如小型传送带的驱动、智能门锁的锁舌传动、桌面云台的旋转驱动、小型阀门的开关驱动等场景，都不需要额外增加减速结构，直接选用对应参数的该类电机即可完成动力匹配。在做结构适配设计时，还要注意电机的轴向尺寸边界，因为电机尾部没有突出的安装轴，整个电机的轴向长度从输出轴端面到电机尾端壳体是完整的动力单元长度，设计安装腔时只需要预留出对应的轴向空间，同时留出尾部出线的弯折半径空间即可，不需要额外预留编码器、刹车等附加部件的安装空间，整体结构的紧凑度远高于分体式的电机加减速箱组合。

在实际工程应用中，这类电机的运行噪音控制也是选型时的重点考量因素，因为集成的行星减速级多采用粉末冶金齿轮或者金属切削齿轮，齿轮啮合的侧隙控制在合理区间内时，整机运行噪音可以控制在40分贝以内，完全满足消费级电子产品、桌面级办公设备的噪音要求，建模时还原齿轮级的内部结构也能帮助设计人员提前核算传动效率、预估负载状态下的电机温升，避免选型时出现扭矩储备不足导致的电机堵转烧毁问题。另外要注意输出轴的轴向窜动量参数，在模型装配时要预留出对应的轴向间隙，避免结构件压死输出轴导致电机运行阻力过大，影响整体使用寿命。
