双手工位气动校准抓取作业台结构

　　这套双手操作式气动抓取工装，主要面向3C通讯类小零部件的装配、检测工序的上下料环节设计，适配流水线旁的单人作业工位，解决小尺寸工件人工取放对位精度差、重复操作劳动强度高的问题。从整体布局来看，设备采用方管焊接机架作为承载主体，四条支腿底部配置带安装孔的方形脚座，可直接通过膨胀螺栓固定在车间地坪上，机架台面距离地面的作业高度符合人体工程学操作要求，操作人员站立作业时肘部可自然搭放在台面前沿，长时间操作不易产生疲劳。台面四周加装了透明亚克力防护围挡，围挡高度略高于工位上的气动元件最高位置，既可以防止作业过程中工件、工具意外滑落，也不会遮挡操作人员的视线，围挡与台面采用螺栓连接，后期维护时可快速拆卸。

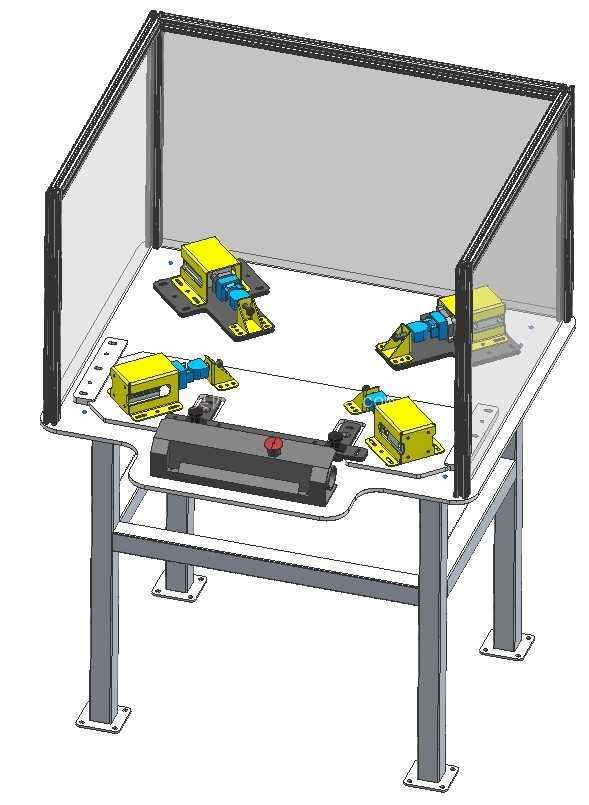

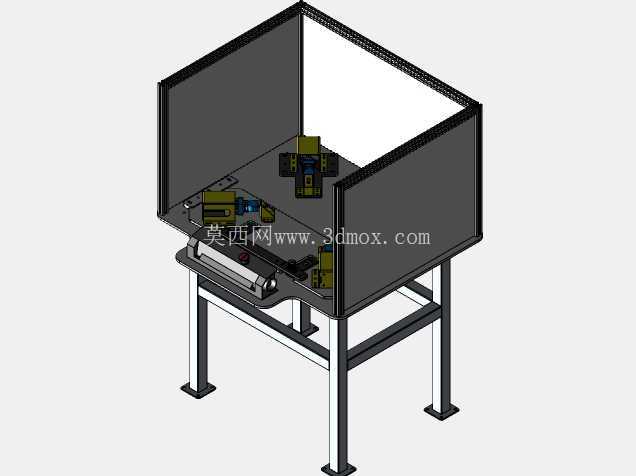

　　台面上共布置四组独立的气动抓取校准工位，沿台面横向对称排布，每组工位都集成了气动夹紧模块、定位校准块、抓取执行端，其中定位校准块采用硬质合金材质，针对目标工件的外形轮廓做了仿形设计，工件放置后可自动完成初定位，不需要人工反复调整位置。气动执行元件全部采用标准气缸搭配直线导轨的组合，气缸行程根据工件的取放高度差做了匹配设计，抓取端配置柔性夹头，接触工件的部位粘贴聚氨酯缓冲垫，避免夹伤工件表面。

　　台面中部靠前位置布置了双手操作的控制按钮盒，盒体上设置两个启动按钮与一个红色急停按钮，必须双手同时按下启动按钮设备才会执行抓取动作，从硬件逻辑上避免操作人员单手操作时另一只手误入作业区域的安全风险，急停按钮采用大直径蘑菇头设计，触发后可直接切断气路与控制回路，所有工位立即停止动作。气路全部隐藏布置在台面下方，通过分气块给四个工位统一供气，每个工位单独设置节流阀调整气缸动作速度，可根据不同工件的取放节奏单独调节，不会出现工位之间动作互相干扰的情况。设备的安装边界预留了足够的维护空间，机架后侧与台面下方留出了气路、电路的走线空间，后期加装检测传感器、调整工位位置时不需要对主体机架做切割改动。

　　在实际产线应用中，这类工装可直接对接上游的来料输送带与下游的装配工位，操作人员只需要将待处理工件放置到定位块上，双手启动后设备自动完成夹紧校准、抓取移位的动作，相比纯人工操作，单工位的作业效率可提升40%以上，同时工件的对位一致性远高于人工操作，可有效降低后续工序的不良率。设计过程中针对不同规格的同类工件做了兼容性考虑，定位块与抓取夹头都采用快换式安装结构，更换产品时只需要更换对应的定位块与夹头，调整气缸行程限位即可快速切换生产，不需要重新制作整个台面工装，可适配小批量多品种的柔性生产需求。机架的焊接部位全部做了去应力处理，台面采用加厚钢板磨平加工，平面度控制在合理范围内，保证各个工位安装后不会出现台面变形导致的定位偏差，长期使用后也不会因为机架变形影响抓取精度。围挡的连接部位采用圆角过渡，没有尖锐的突出边角，避免操作人员上下料时磕碰受伤，整体设备的气路压力适配工厂常规的0.5-0.7MPa供气压力，不需要额外配置增压或者减压设备，接入车间现有气源即可正常使用。
