双作用耳环式液压执行油缸结构设计

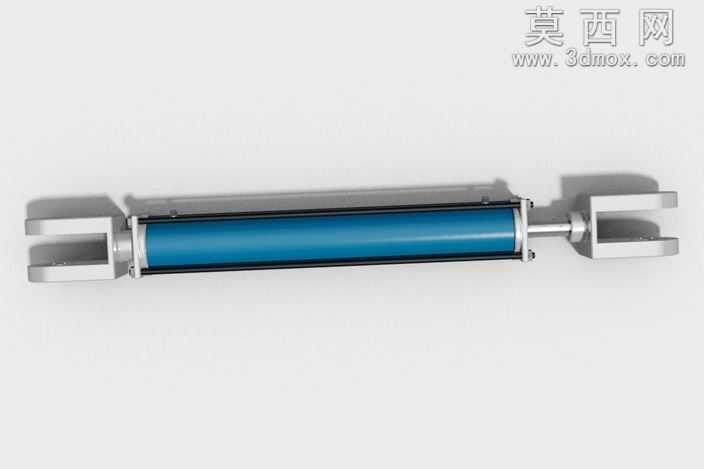

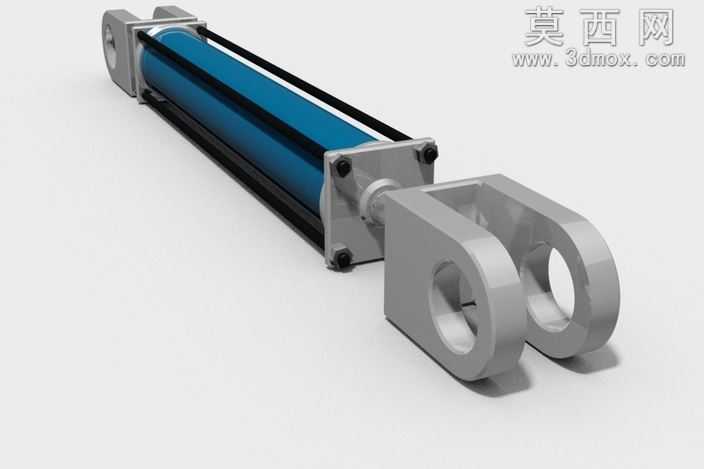

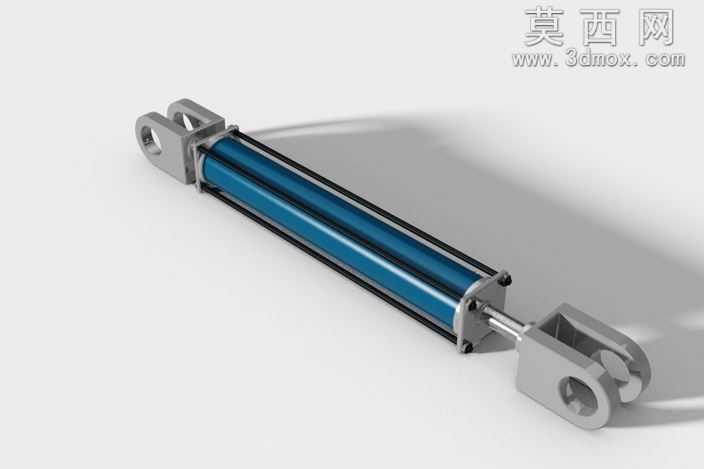

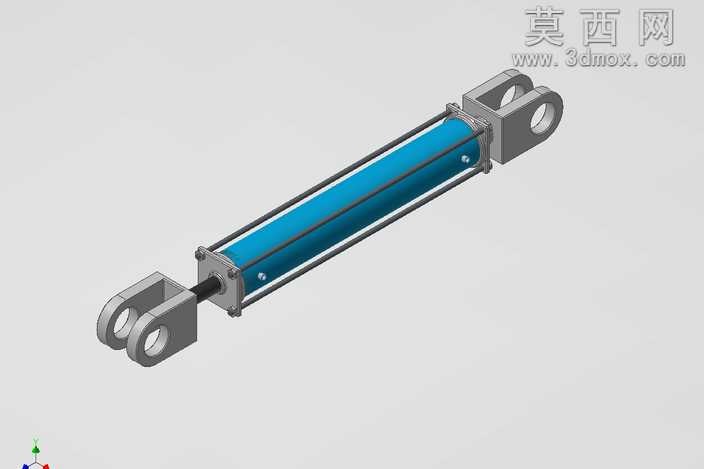

本作品为双作用耳环安装式液压缸的三维参数化建模成果，建模过程严格遵循液压元件通用设计规范，从结构拆解到零件建模再到整体装配均按照实际工业液压油缸的生产尺寸逻辑搭建。建模阶段首先完成各核心零件的独立构建：针对缸筒部分，采用拉伸与薄壁特征结合的方式构建主体结构，精准还原缸筒内壁的光滑承压面、外壁的安装定位结构，同时预留了端盖连接的螺栓孔位特征，保证缸筒部分的结构强度与装配合理性；针对活塞杆组件，区分了活塞段、杆身段与前端耳环连接段的不同直径特征，还原了活塞上的密封件安装槽位结构，确保活塞与缸筒内壁的配合精度符合液压元件的密封设计要求；针对前后端盖，分别构建了后端的单耳环铰接结构、前端的导向套安装结构与密封压盖特征，端盖上的螺栓连接孔采用圆周阵列方式均匀排布，还原实际产品的受力均匀设计逻辑；针对前端的双耳环连接头，精准还原了铰接孔的同轴度特征、连接头与活塞杆的螺纹连接段结构，保证铰接部位的受力传递合理性。装配过程中采用自下而上的装配逻辑，通过同轴、面重合、距离约束等配合关系，将所有零件组装为完整的油缸总成，同时验证了各运动部件的行程空间，确保活塞杆伸缩过程中无结构干涉。材质与渲染阶段，针对不同零件赋予对应工业材质：缸筒外壁赋予金属漆材质模拟工业油缸的蓝色涂装效果，金属结构件赋予哑光钢材质还原铸钢与钢材的金属质感，铰接孔内壁赋予略微高亮的金属质感模拟精加工后的表面效果，整体渲染采用柔和的工作室光照环境，清晰呈现油缸各部分的结构细节与材质差异。设计思路上，该双作用油缸采用两端耳环铰接的安装形式，可实现两个方向的液压驱动伸缩动作，能够适配各类需要直线往复驱动的工业液压工况，建模过程中充分考虑了密封结构、连接强度、运动行程等实际工程要素，完整还原了双作用液压缸的典型结构特征，可用于液压系统原理演示、结构教学、虚拟装配验证等场景。
